Автосигнализация Sheriff ZX-750 без автозапуска

После Нового Года, запланировал, что на 8 марта подарю машине новую сигнализацию. Но получилось раньше я ей подарил, чем наступил женский день 8 марта! Об этом позже) Вообщем, стояла у меня самая обычная сигнализация с тремя кнопками на пульте, из которых только работала одна, открыть/закрыть. Наворотов не было ни каких. Если автомобиль стоит на охране, ты ее хоть избей всю, вынеси из салона что тебе надо, она все равно не споет мелодию тревоги! Дада щас скажут настрой чувствительность — Чувствительность стояла на максимум и толку от этого было нуль.

И вот я начал ездить по магазинам прикидывал сколько денег придется потратить. Все которые популярные бренды цены ломят -уффуххх

… Вообщем прикинул сама сигнализация 7000 рублей + узнал сразу сколько установка будет (4000 установка только с обратной связью, 5000 с автозапуском) И получается что сигнализация выходит за 10к. Решил посмотреть Б/У сигналки, у всех были какие то косяки, то брелки потеряны, то плата на самом блоке сгорела… Вообщем авито нам не в помощь( Заболел я на две недели, все дни сидел дома, заходил на авито, смотрел в каком состоянии продают 2110, 2112… И каким то образом случайно наткнулся на сигналки… Цены были не написаны, ну думаю тоже дороговато, ну или хотя-бы* на рубль дешевле чем в магазинах. Я позвонил говорю вот бы сигналочку подобрать с обратной связью, он меня спросил — С автозапуском или без ?! Я тут задумался о установке что дороже будет… Я спросил сколько установка будет, мне ответили, что он сам занимается и договоримся дешевле. Ну тогда я ответил, давай с автозапуском… Он сказал что как подберет хорошие сигнализации перезвонит. через два часа перезвонил и перечислил какие нашел, так на словах я не чего не сообразил, и сам приехал в сервис где он находился, оказался что отец знакомого друга, и он показал сигнализацию Шерифф, я открыл все провода новые, брелки новые… Вообщем я забрал ее за 3500 рублей… Да цена дешевая… Я спросил рабочая ли она?! (С насмешкой) Он мне сказал, ты же ее ко мне приедешь устанавливать, и смысл мне продавать говно ?!) Ну да действительно))) Вот так я забрал сигнализацию с автозапуском)

Американская сигнализация Шериф надежно защитит транспортное средство от угона и других преступных посягательств. Расширенный набор функций сделает управление автомобилем более комфортным. Главным недостатком является дальность действия основного коммуникатора, которая на практике оказывается меньше заявленной.

Устройство и принцип работы

Устройство сигнализации включает головной блок, антенный комплекс, брелки управления и некоторые другие элементы, например, блокиратор двигателя. Все противоугонные системы Шерифф имеют следующие функции:

1. Контроль состояния автомобиля. Система оповещает пользователя с помощью брелка. Работает функция так: при попытке угона или повреждения машины датчик передает информацию головному устройству. Последнее отправляет данные брелку, на экране которого появляется сообщение.
2. Дистанционное управление автомобилем. В зависимости от модели сигнализации система дает различные возможности для удаленного запуска двигателя. Пользователь может отправить команду с брелка, задать время активации мотора или выставить показатели периодичности.
3. Защитное кодирование. Автосигнализация Sheriff работает, используя отдельный канал. Взломать защитный код стандартными средствами невозможно.
4. Управление электрическими стеклоподъемниками. Функция реализуется только при присутствии автоматических доводчиков.
5. Удаленное открытие дверей. При отключении защитного режима головной блок подает команду на разблокирование дверных замков и багажника.
6. Бесшумный режим. При отключении и включении противоугонного комплекса система не будет подавать звукового оповещения. Выполнив соответствующие настройки, пользователь может добиться автоматической активации охранного режима при закрытии дверей.
7. Активация тревожного режима. При этом срабатывает звуковая и световая индикации. Режим предназначен для отпугивания преступников.

Модели с односторонней связью

Простые модели, не имеющие обратной связи, обладают минимальным набором функций. Для управления используются 2 коммуникатора.

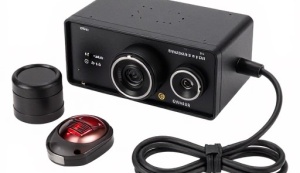

Sheriff APS-2625 и 2400

Sheriff APS-2400 обладает следующими особенностями:

• динамическое кодирование (система имеет минимальную устойчивость ко взлому);
• наличие в комплекте двухуровневых датчиков, быстро реагирующих на попытку вскрытия или повреждения транспортного средства;
• наличие сервисной кнопки (этот элемент используется для деактивации сигналки при поломке брелка);
• необходимость привязки каждого пульта к головному устройству;
• низкая цена (система, обладающая базовым набором функций, стоит не более 3000 руб.).

Сигнализация Sheriff APS-2625 оснащена следующими опциями:

• ручная активация защитного режима;
• ручное отключение охранных функций;
• двухэтапная деактивация защитного режима.

При неисправности или утере брелка системой придется управлять вручную. При необходимости пользователь может привязывать к основному блоку до 4 коммуникаторов. Тревожный режим включается нажатием аварийной кнопки. Контроллеры удара имеют 2 зоны чувствительности.

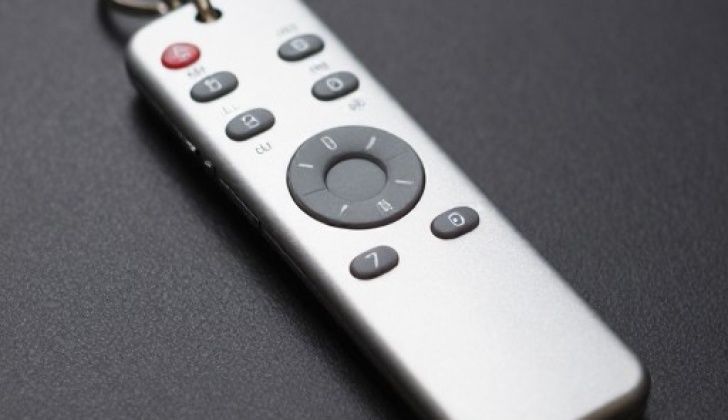

Sheriff APS-2500 и 35 Pro

Sheriff APS-2500 отличается наличием следующих возможностей:

• удаленное управление функцией тревоги независимо от режима работы системы;
• сопровождение нажатия сервисной кнопки звуковым оповещением;
• защита всех оснащенных контроллерами частей автомобиля (если датчик не работает, сигнализация обходит его).

Модель APS-35 Pro оснащена 2 вспомогательными каналами, которые используются для подключения регулируемых частей салона и кузова. Один разъем является силовым, что редко встречается среди бюджетных противоугонных систем. В комплект входят 2 брелка с ударопрочными корпусами. Функционал включает следующие опции и режимы:

• тихий и пассивный охранные режимы;
• функция «Антиограбление»;
• двухуровневое отключение охранного режима;
• удаленное управление опцией «Тревога»;
• турботаймер;
• отдельное открытие водительской и пассажирской дверей.

Основные возможности

Возможности, характерные для противоугонных комплексов Шериф 750:

1. Противоугонная система контролирует девять охранных зон, что обеспечивает высокий уровень защиты автомобиля. Микропроцессорный модуль оснащается функцией обхода неисправных зон. При постановке на охрану сигналка выполняет диагностику для определения проблемных элементов.
2. Возможность пассивной активации защитного режима. При включении этой функции звуковые и световые импульсы срабатывать не будут.
3. Возможность удаленной активации и отключения режима Паника. При его включении оптические приборы машины, а также сирена системы будут подавать тревожные сигналы, что позволит отпугнуть потенциальных злоумышленников от авто.
4. Опция антиграббера. Обеспечит надежную защиту машины от угона и силового захвата. Функция интеллектуальная, при правильной настройке она сможет определить насильственный захват автомобиля. Определение выполняется по показаниям, поступающим с датчиков движения, педали тормоза и стояночного рычага. После включения функции через одну минуту или другой временной интервал, запрограммированный пользователем, произойдет блокировка ДВС.
5. Возможность поэтапной деактивации защитного режима. Можно отключить только датчик удара, а затем другие элементы.
6. Опция поиска авто на парковке. При ее активации оптические приборы машины моргнут определенное количество раз, что позволит потребителю найти автомобиль на большой стоянке.
7. Турботаймер. Поддерживает работу силового агрегата после дистанционного запуска. Его наличие обеспечивает предотвращение износа двигателя.
8. Опция вызова автовладельца из салона машины. Нажав на специальную кнопку, расположенную на приемопередатчике, водитель получит сигнал о вызове, поступивший на коммуникатор.
9. Возможность организации независимого открытия дверей водителя и пассажира при отключении охраны.
10. Наличие пассивного иммобилайзера. Устройство используется для блокировки мотора в случае попытки несанкционированного запуска.
11. Память тревожного режима системы. Если произойдет отключение питания, отсоединится аккумулятор, то после его активации сигнализация автоматически перейдет в режим защиты.
12. Память срабатываний сигналки. Микропроцессорный блок оснащается модулем памяти, что позволяет сохранить в себе информацию обо всех срабатываниях сигналки в отсутствие владельца. С помощью коммуникатора потребитель сможет узнать о том, какие охранные зоны сработали и что послужило причиной их активации.
13. Наличие режима Слейв. Его использование обеспечивает возможность управления системой экономии питания основного коммуникатора с обратной связью. Это позволит автовладельцу реже менять батарейки в пульте.
14. Наличие блокировки клавиш коммуникатора. Позволит предотвратить случайное нажатие кнопок, когда пейджер находится в кармане автовладельца.
15. Возможность временной деактивации контроллера чувствительности при включении защитного режима.
16. Возможность контроля состояния кодового модуля R350. Это устройство монтируется опционально, в базовую комплектацию модуль не входит.
17. Опция Комфорт. Ее правильная настройка обеспечит автоматическое поднятие стеклоподъемников, люка и складывание боковых зеркал. Для работы с данной опцией эти устройства должны быть электрическими.

Модели с двухсторонней связью

Процессорное устройство таких противоугонных комплексов связывается с брелком, используя защищенный канал. Владелец регулярно получает сообщения о состоянии транспортного средства. Данные отражаются на дисплее пульта управления.

Sheriff ZX-945 и ZX-1090

Сигнализация с обратной связью ZX-945 обладает следующими особенностями:

• диалоговое кодирование сигналов, обеспечивающее надежную защиту от взлома;
• высокая дальность действия брелка (прием сигналов осуществляется на расстоянии до 2 км);
• оснащенный 4 каналами связи процессорный блок;
• наличие жидкокристаллического экрана в основном коммуникаторе;
• 2 охранных режима: активный и пассивный;
• возможность подключения 2 блокираторов двигателя (устройства препятствуют запуску мотора преступниками).

Команды брелком сигнализации ZX-1090 могут подаваться с расстояния 1000 м. Дальность действия коммуникатора в режиме приема составляет 2200 м. Запасной пейджер работает на расстоянии до 50 м. Динамическое диалоговое кодирование препятствует перехвату сигнала злоумышленниками.

Основные характеристики и преимущества сигнализаций Sheriff

Компания выпускает довольно широкий ассортимент охранных систем, наиболее популярными являются:

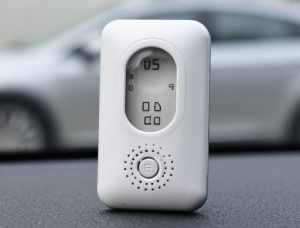

Автосигнализация Sheriff ZX-925 с обратной связью

К основным возможностям модели 925 относятся:

• двусторонняя связь;
• программируемый иммобилайзер;
• охрана транспортного средства при заведенном двигателе без ключа в блоке зажигания;
• сохранение в памяти сигнала тревоги;
• программное управление замком зажигания;
• режим охраны без сирены;
• режимы паника и комфорт;
• управление охранной системой в радиусе от брелка на расстоянии 800 метров;
• виброрежим брелка-пейджера;
• подсветка монитора брелка.

В комплект поставки входят следующие элементы:

• блок управления охранной сигнализации;
• брелок-пейджер с монитором;
• многотональная сирена;
• чип-брелок;
• двухзонный датчик ударов;
• переключатель Valet;
• 2 светодиодные сигнализатора в антенном блоке;
• кнопочный концевой переключатель;
• руководство по установке и эксплуатации.

Преимуществом данной модели является возможность перепрограммировать следующие функции:

• активную защиту от угона и кражи транспорта;
• иммобилайзер;
• персональный код управления;
• режим включения зажигания в любом состоянии ключа.

Комплект сигнализации Шериф модель ZX-925

Автосигнализация Sheriff ZX-757 Dialog с обратной связью

Охранная сигнализация Sheriff ZX-757 является интерактивной системой с двусторонней диалоговой связью, имеет следующие характеристики:

• дальность действия брелка — 2000 м;
• возможность подключения CAN-модуля;
• режим поиска транспортного средства;
• дистанционный поиск владельца авто;
• постановка на охрану с работающим мотором;
• функция Антиограбление (работает при открытии двери, когда включено зажигание);
• беззвучный режим охраны транспорта;
• возможность программирования иммобилайзера.

В комплект поставки входит следующее оборудование:

• датчики движения и удара;
• основной брелок двухсторонней связи с жидкокристаллическим монитором;
• концевики капота и багажника;
• комплект монтажных проводов;
• предохранительная колодка;
• реле блокировки зажигания;
• антенный блок со светодиодным индикатором;
• центральный модуль блока сигнализации;
• инструкция по установке и эксплуатации.

Преимуществом этой модели является небольшая габаритность и быстрая передача данных.

Инструкция системы охраны Sheriff ZX-757

Автосигнализация Sheriff ZX-945PRO с обратной связью

Бюджетная система Sheriff ZX-945PRO с двухсторонней связью и дальностью до 2 км с динамическим кодированием обеспечивает надежную охрану автомобиля.

Имеет следующие функции:

• последовательное открытие дверей автомобиля;
• повторное запирание дверей при выключении зажигания в режиме турботаймера и режиме PIT STOP;
• индикация напряжения сети автомобиля;
• постановка на охрану с работающим двигателем;
• функция диалога обеспечивает надежную защиту от граббинга с заменой цифрового кода;
• режим пассивного иммобилайзера с использованием карточки LDT-920(S) и датчиком движения;
• программируемый персональный код отключения и управления системой;
• охрана при запущенном двигателе (функция «Any Stop»).

Sheriff ZX-945PRO комплектуется следующими элементами:

• датчики удара и передвижения;
• 2 комплекта брелков — основной и дополнительный;
• антенный блок;
• ЭБУ охранной сигнализации;
• комплект проводников;
• инструкция по установке и эксплуатации.

Преимуществом является дальность оповещения и быстрота управления охранной сигнализацией.

Сигнализация Sheriff ZX-945PRO

Автосигнализация Sheriff ZX-1070PRO с обратной связью и автозапуском двигателя

Охранная система Sheriff ZX-1070PRO имеет двухстороннюю связь динамического типа и режим дистанционного автозапуска мотора.

Эта модель имеет следующие функциональные способности:

• охрана;
• режим блокировки блока зажигания;
• регистрация событий антивор;
• программируемый иммобилайзер;
• охрана при заведенном моторе без ключа в блоке зажигания.

В комплект входят следующие детали:

• звуковая многотональная сирена;
• два комплекта управляющих брелка;
• концевые переключатели кнопочного типа для капота и багажника;
• датчик положения рычага коробки передач автомобиля;
• электронный блок управления охранной сигнализации;
• автомобильный микропроцессорный модуль дистанционного запуска мотора;
• комплект проводов для монтажа;
• инструкция по установке и эксплуатации.

Как узнать модель сигнализации

Узнав модель охранного комплекса, пользователь сможет приобрести подходящую запасную часть или заменить коммуникатор. Определить сигнализацию по брелку можно, вскрыв это устройство. Необходимо поддеть фиксаторы и удалить верхнюю крышку. Модель сигнализации узнают с помощью маркировки на плате. Обнаруженную комбинацию символов вводят в поисковую строку браузера и определяют виды охранных систем. Чтобы узнать модель сигнализации, нужно найти маркировку, нанесенную в области антенного блока.

Как подключить

Согласно инструкции по установке, чтобы подключить компоненты противоугонной системы, нужно выполнить следующие действия:

• смонтировать все элементы (установка головного блока и сервисной кнопки осуществляется в скрытом месте, антенный комплекс размещают на заднем стекле, сирена должна подключаться под капотом);
• протянуть провод, идущий от замка зажигания к головному устройству (используется кабель, получающий напряжение при запуске двигателя);
• протянуть провода концевых выключателей и сирены к процессорному блоку;
• выполнить подсоединение кабеля массы (согласно схеме подключения автосигнализации, для этого используется штатная гайка, расположенная на кузове);
• разрезать штатные кабели, используемые для управления дверными замками (такие провода прокладываются от отпирающего переключателя к замкам);
• соединить провод главного переключателя с зеленым кабелем;
• защитить проводку изолентой и гофрированными трубками;
• подключить антенный блок (нельзя вводить кабель этого элемента в жгуты проводов, обеспечивающих электропитание).

Инструкция по эксплуатации

Инструкция по эксплуатации к сигнализации содержит рекомендации, позволяющие правильно пользоваться системой.

Активация и выключение охраны

Включение охранного режима осуществляется коротким нажатием кнопки 1 брелка. Отключается защитная функция с использованием той же клавиши. Чтобы активировать опцию при работающем двигателе, нужно завести мотор и удерживать 1 кнопку брелка. Для отключения функции клавиша нажимается коротко.

Программирование нового брелока

Процесс программирования пультов управления включает следующие этапы:

1. Снятие охранного режима и запуск двигателя.
2. Трехкратное нажатие аварийной кнопки. Система подтвердит действие 1 звуковым сигналом.
3. Удерживание кнопки 1 первого брелка. Клавишу отпускают после появления длинного звукового сигнала.
4. Длинное нажатие кнопки 1 вспомогательного коммуникатора. Завершение программирования брелка сопровождается звуковым оповещением.

Изменение персонального кода

Перед началом программирования противоугонный режим деактивируют сервисной кнопкой. После этого выполняют такие действия:

• включают и выключают двигатель;
• нужным количеством нажатий сервисной кнопки вводят первую цифру пароля;
• включают зажигание;
• используя аварийную кнопку, вводят вторую цифру кода;
• отключают зажигание (правильность ввода пароля подтверждается звуковым оповещением);
• 3 раза нажимают сервисную кнопку;
• надавливают на 1 клавишу брелка (система оповестит о записи нового кода звуковым сигналом);
• включают питание транспондера (после появления звукового сигнала устройство деактивируют).

Выход из меню программирования осуществляется после 10 секунд бездействия.

Аварийное отключение охраны

Согласно инструкции по применению, для аварийного отключения защитного режима нужно открыть ключом водительскую дверь. После срабатывания сирены необходимо завести двигатель. Через 10 секунд после включения зажигания нажимают сервисную кнопку.

Как включить автозапуск

Чтобы включить на сигнализации автоматический запуск с некоторой периодичностью, нужно выполнить такие действия:

• дважды нажать на F;
• перейти к режиму курсорного управления;
• повторно надавить на кнопку F, подтвердив выбор нужного индикатора;
• с помощью кнопки блокировки дверей установить требуемый интервал.

Неисправности и их устранение

Проблемы с автоматическим пуском на комплексе Sheriff ZX возникают из-за некорректного выполнения алгоритма установки нейтрального положения. Инструкция по использованию требует установить рычаг в нейтральное положение, а затем включить стояночный тормоз. На пульте необходимо 2 раза нажать на кнопку с текстовой надписью CH2, затем водитель извлекает ключ из замка и выходит из машины. После активации режима охраны силовой агрегат автоматически останавливается. При нарушении алгоритма настройки происходит блокирование дальнейшей процедуры автозапуска.

Сбои при управлении возникают из-за снижения уровня заряда элемента питания или вследствие воздействия эфирных помех, которые создаются линиями электропередач или станциями сотовой связи. Для отключения режима охраны применяется кратковременное нажатие на кнопку программирования, которое выполняется после отпирания двери и включения зажигания штатным ключом.

Если водитель запрограммировал алгоритм отключения путем ввода PIN-кода, то после отпирания двери производится цикл включения, отключения и повторного включения зажигания. Затем пользователь вводит первый регистр пароля путем нажатий на клавишу программирования. После повторного включения цепей зажигания по аналогичному алгоритму вводится второй регистр. На ввод каждой цифры отводится 10 секунд, если водитель не уложился в требуемые рамки, то процедура начинается заново. После ввода пароля проводится опять включение зажигания, выключающее тревогу.

Возможные проблемы и их решение

Если сигнализации Sheriff не реагируют на подаваемые с брелка команды, нужно убедиться в правильности установки антенны. Ее нужно монтировать на достаточном расстоянии от металлических деталей. Не менее распространенной проблемой является ложное срабатывание сирены. В таком случае чувствительность датчиков настраивают в соответствии с указанными в инструкции параметрами. Если двери при включении охранного режима не блокируются, проверяют состояние проводки. Поврежденные кабели заменяют.

Страница 36

Дистанционный запуск двигателя. Команды и функции

Управление запуском двигателя в системе ZX 1070

Функция автоматического запуска двигателя интегрирована в охранную систему и является его не отъемлемой частью. Для выполнения запуска двигателя необходимо выполнить все подключения проводов к бортовой цепи автомобиля, обеспечивающих управление функцией запуска двигателя согласно приведенной схеме в инструкции по установке.

При использовании режима контроля работы двигателя по тахометру не забудьте запрограмми

ровать холостые обороты прогретого двигателя!

Общее включение/выключение дистанционного запуска

Команда запустить двигатель выполняется по двойному нажатию кнопки 3 (CH2) брелоков системы в течение 2 сек. Если выполнены все условия разрешающие запуск двигателя, то он будет заведен. Принудительное выключение запуска двигателя производиться повторным двойным нажатием кно пки 3 (CH2) брелоков передатчиков. Индикация работающего двигателя: брелок — мигающие инди каторы дыма, ключа и гантельки; система — габариты горят постоянно.

Установка времени работы системы в режиме автозапуска (функция SF3)

Устанавливается с брелока или программированием функций по таблице.

Нажмите кнопку F два раза. Перейдите в режим выбора мигания индикатора . Нажмите кноп

ку F, на экране останется только выбранный мигающий индикатор. Темп мигания индикатора соответ ствует предыдущему выбранному времени работы двигателя в режиме автозапуска.

Кнопками 1 и 2 можно выбирать требуемое время. Равномерно мигает — 10 мин Две вспышки, пауза — 20 мин Три вспышки, пауза — 30 мин Четыре вспышки, пауза — 60 мин Нажмите кнопку F еще раз для активации выбранного времени. При успешном программировании режима индикатор погаснет, а брелок дважды мигнет габа

ритами пиктограммы автомобиля.

Управление циклическим запуском (функция SF6)

Устанавливается с брелока или программированием функций по таблице.

Система обеспечивает возможность автоматического запуска двигателя через заданные интервалы

времени (1, 2, 4 или 12 часа) в течение 48 часов, а также дистанционно включать, выключать и уста навливать периодичность запусков двигателя с помощью команд брелока передатчика или програм мированием интервалов в функции SF6. Время работы двигателя определяется значением, установ ленным в SF3 или температурой останова SF5.

В режиме управления двигателем с МКПП — завести двигатель и выполнить процедуру корректного выхода из машины.

Инструкция к автосигнализациям Sheriff

Охранные системы американского бренда SHERIFF укомплектованы подробной инструкцией по использованию. Не каждый владелец способен включить сигнализацию после монтажа. В таких случаях рекомендуется обращаться в соответствующий сервис.

Подключение устройства

Принцип подключения сигнализации Шериф с автозапуском и без него универсален для всех моделей данной марки.

Подключать сигнализацию нужно в следующем порядке:

1. Установка блока управления системы охраны. В свободное место за торпеду производится монтаж электронного модуля сигнализации.
2. Установка сирены в подкапотном пространстве. Динамик следует направить вниз для лучшего рассеивания звука и исключения возможности попадания влаги в устройство.
3. Установка концевиков капота и багажника.
4. Датчик удара устанавливается между копотным пространством и салоном автомобиля.
5. Производится подключение всех датчиков к блоку сигнализации согласно схеме, изображенной ниже.

К габаритам автомобиля подключается красно-синий провод, затем коммутируется на главный блок охранной сигнализации. Вразрез красного провода подключается реле блокировки запуска двигателя.

Разбираемся с назначением 6-го контакта

Шестая клемма реле предназначена для подключения следующих опций:

• цепь защиты пуска стартера;
• эмуляция срабатывания педали тормоза для цепей дистанционного запуска двигателя автомобилей с автоматической коробкой передач.

Типичные ошибки пользователя

После длительной эксплуатации охранной сигнализации были замечены ошибки только в системе дистанционного запуска двигателя. Причины могут быть разные начиная от плохого контакта концевых и заканчивая сбоем программного обеспечения.

Таблица 1. Типичные ошибки сигнализации Шериф

Программная настройка системы

Программирование системы охраны Шериф производится следующим образом:

1. Машина снимается с охраны.
2. Включаем зажигание.
3. На брелке необходимо зажать кнопку Valet на 5 секунд.
4. После звукового сигнала необходимо зажать кнопку повторно.
5. После звукового сигнала выключаем зажигание.

Кнопка «START/STOP»

Кнопка старт/стоп предназначена для запуска либо остановки двигателя автомобиля. Пуск мотора выполняется двойным нажатию кнопки «старт» в течение 2 сек. Нажатием кнопки «стоп» можно принудительно остановить работу двигателя автомобиля. Индикация работающего двигателя на брелоке — это индикатор дыма. Активация данной функции производится в настройках сигнализации.
