Регулировка фар своими руками — схема настройки и советы по правильной установке и замене ближнего и дальнего света

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

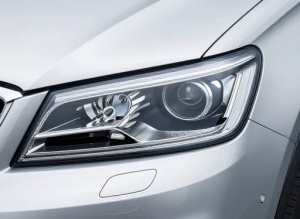

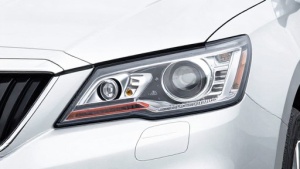

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля своими руками

При регулировке фар изменяется ось направления светового пучка. Регулируется путем поворота параболического отражателя, в фокусе которого расположена лампа. Отражатель смещается вертикально и горизонтально, тем самым изменяя направления светового потока.

На задней поверхности блок-фар есть два винта, с помощью которых фиксируется положение отражателя. Про дополнительные фары ближнего и дальнего света мы уже писали, кто не читал, лучше прочитайте, там есть много нюансов.

Для каждого автомобиля предоставляется своя схема регулировки фар. Ее можно найти либо в руководстве по эксплуатации, либо скачать отдельно в интернете для конкретной марки и модели авто.

Схема регулировки фар выглядит следующим образом:

Как регулировать фары:

1. Установить автомобиль на ровную поверхность. Экран, на котором будет рассеиваться свет должен быть ровным, без искривлений, выступов и строго вертикальной. Экраном обычно берут гаражные ворота или ровную стену. Машину надо поставить вплотную к стене.
2. На стене надо начертить вертикальную линию — ноль. Она должна быть посередине между фарами. С левой и с правой сторон надо начертить еще вертикальные линии «Л» и «П». Линия «Л» должна совпадать с центром левой фары, линия «П» должна совпадать с центром правой фары.
3. Теперь надо начертить горизонтальную линию. Она должна быть в одной плоскости с центром фар. Линию обычно обозначают цифрой «1». А под линией «1» надо начертить линию «2» на расстоянии 50 миллиметров от нее.
4. Теперь нужно отъехать назад, установить автомобиль на расстоянии 7,5 метров от стены.
5. Теперь включаем ближний свет фар и делаем их регулировку.
6. Закрываем одну фару, например, тканью. Смотрим на экран и видим границы света одной фары. Граница светового потока должна проходить по линии «2», а наклонные отрезки должны начинаться в точках «Е» (смотрите рисунок выше).
7. Если границы выходят за линию «2» и наклонные линии начинаются далеко от точки «Е», то с помощью винтов надо отрегулировать свет фар по горизонтали и вертикали.

Такие работы, как настройки, регулировки легко воспринимаются по обучающим видео урокам.

Способ №1

Потребуется ровная поверхность и стена или большой вертикальный щит, выступающий экраном. На экране наносится схема регулировки фар. Подгоните машину впритык к стенке и разметьте на ней центральную часть транспортного средства и середину оси фар.

Нужно отметить расстояние от основания площадки до лампы, а затем от этой метки до центральной части транспортного средства. Далее отступите от линии 5 см и нанесите еще одну. Отгоните ТС на 7,5 м от экрана. На последнем горизонтальной полосой соедините центры обеих фар.

Читайте здесь Тюнинг ваза своими руками: 150 фото и видео инструкция для начинающих как украсить различные модели Жигулей

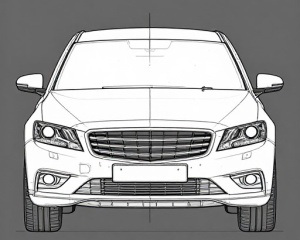

Через центры осветительных приборов проведите линии по вертикали. Еще одну вертикаль проведите по центру машины.

После нанесения схемы включите ближний свет и подстраивайте фары так, чтобы их угол наклона совпал с горизонтальной чертой.

Для настройки применяйте соответствующие винты в вашем транспортном средстве. Зона, в которой свет уходит вверх, должна сопоставляться с рисками, пересекающимися на схеме.

Крутите винты регулировки до достижения нужного результата. Лучше всего, чтобы свет располагался немного ниже центральной части фар на разметке.

•
  Замена масла в двигателе своими руками — пошаговая инструкция как правильно, быстро и просто заменить масло в моторе и трансмиссии (125 фото и видео)

•

  Регулятор оборотов своими руками — как сделать простое устройство регулировки или плавный спуск (120 фото)

•

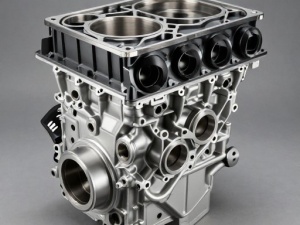

  Ремонт двигателя своими руками — капитальное восстановление и обслуживание двигателя внутреннего сгорания

В некоторых машинах ближней свет совмещен с дальним. В таком случае выполняется исключительно настройка дальнего. Ближний при этом подстраивается сам по себе, поскольку механизм у них один. При раздельном свете нужно произвести поочередную регулировку. При этом нужно делать разметку по соответствующим лампам.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

• попадание в крупную выбоину на высокой скорости;
• неисправность корректора;

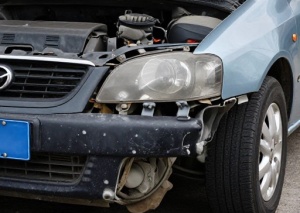

• последствия легкого ДТП;
• установка ламп сомнительного качества.

Рекомендуем: Устройство и принцип работы синхронизатора КПП

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

Причины необходимости в регулировке фар

Фары необходимо регулировать в таких случаях:

• после замены ламп;
• после замены неисправной фары (или обеих фар);
• при ухудшении качества освещенности;
• если фары засвечивают встречные автомобили;
• после установки противотуманных фар. Обычно регулируют лишь ПТФ;
• после регулировки подвески;
• перед проведением планового техобслуживания;
• перед дальней поездкой.

Указания по настройке

Процедуру корректировки световых потоков необходимо выполнять в темное время суток. Соответственно, настроечный шаблон на стене желательно подготовить засветло. Чтобы отрегулировать фары самостоятельно, следуйте простой инструкции:

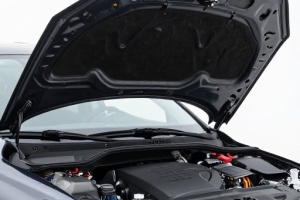

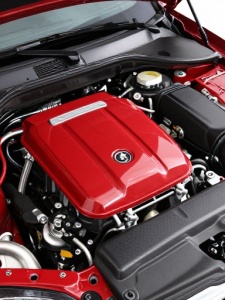

1. Откройте крышку капота и включите ближний свет. Если хотите сберечь ресурс аккумуляторной батареи, запустите двигатель, оставив работать на холостом ходу.
2. Закройте один «глаз» автомобиля щитком. На втором вращайте винт вертикальной настройки, пока верхняя граница светового пучка не совместится с горизонтальной линией.
3. Отрегулируйте оптику в горизонтальной плоскости таким образом, чтобы в перекрестие линий попала точка проекции, где световой поток начинает отклоняться вверх и вправо под углом 15–20°. Повторите операцию на второй фаре.
4. Для раздельной оптики регулировка производится по каждой из четырех ламп. Только дальний свет выставляется по верхней линии, а приборы ближнего освещения – по нижней.

Важный момент! Если машина оборудована дистанционным управлением угла наклона фар из салона, перед корректировкой нужно поставить регуляторы в нулевое положение.

В некоторых современных автомобилях производители устанавливают элементы автоматического управления световыми приборами. Система реагирует на вращение руля и колес, и направляет оптику в соответствующую сторону, машина как бы «заглядывает» за поворот. Правильно отрегулировать фары с автоматическими приводами помогут специалисты автосервиса, в гаражных условиях их настраивать не рекомендуется.

Способ №2

Еще один несложный способ, как регулировать свет фар самостоятельно. Также предполагает выполнение разметки. На стене также следует нанести центральные точки осветительных приборов, соединив их горизонтальной линией.

Далее отступите 12 см вниз и сделайте дополнительную линию по горизонтали. Вернитесь к исходной линии, отступите 22 см вверх и нанесите еще одну горизонтальную линию.

Регулировочный винт установите в положение 0. Автомобиль нужно отогнать на 12 м. Включите свет. Основное пятно по верхней границе должно заканчиваться на 2-й линии. На 3-ю риску приходится верхняя граница ПТФ. В случае отклонения, настройте фары посредством регулировочного винта.

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

1. Применение стенда. Этот способ используется в условиях автосервисов.
2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

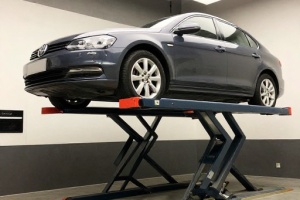

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

• на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
• автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

регулировка фар по горизонтали?

Для всех интересующихся, настройка света в Jeep KJ (европеец), личный опыт (100% у всех).

1. Есть два регулятора, первый на электрокорректоре (управляется из салона), второй (длинный винт, ближе к крыльям автомобиля) -100% для европейцев, для американцев (без корректора), только винты ближе к крыльям — горизонталь для сведения в пятно.

2. Тот что ближе к крыльям регулирует по горизонтали, те что на электрорегуляторах — по вертикали.

3. Регулировка «на заборе»:

а. подъезжаем вплотную к забору

б. проводим осевую вертикальную линию по центру автомобиля

в. проводим осевые вертикальные линии по центру свечения фар (примерно 56 см. от осевой линии автомобиля (у меня на европейце 2006 года так)

г. проводим горизонтальную линию по оси средней линии фар ( примерно 90 см, не у всех, зависит от резины и завышения\занижения автомобиля)

д. отъезжаем на 5 метров (спорно)

е. регулируем горизонталь так, чтобы точка от которой уходит галка была как на прикрепленной схеме винтом который находится ближе к крыльям

ж. винтом на электрокорректоре возвращаем пучки фар на горизонт

з. важно чтобы морда была не битая

е. при первой возможности на СТО выставляем фары точно.

Возможные препятствия (сам столкнулся):

винты горизонтали не работают или работают не так:

— снимаем фару, крутим винт, убеждаемя в том что дефлектор не реагирует или реагирует слабо, делаем вывод — фара сломана, нужна новая (шутка), — решаем — чинить.

— вопрос регулировки сорванных фар не сложен:

а. разбирать фару только в последнем случае (я с этого начал, хорошо что не всё сломал)

б. легкий случай, снимаем резиновый уплотнитель лампы, крутим регулятор, убеждаемся что прокручивает, смотрим в жопку откуда он должен вылезти и видим что какой-то деятель выгнал регулировочный винт внутрь фары (решается путем аккуратного снятия задней части пластикогого регулятора, поворотом по часовой стрелки для правой или против часовой стрелки для левой фары за винт регулятора, навинчиванием с установкой как положено по фаскам направляющей жопки.

в. тяжелый случай, втулка направляющей жопки проворачивает, решается заменой жопки со смазыванием узла либо как у меня разбором фары и фиксацией проворачивающегося винта (обычно выскакивает уплотнитель — вставить, дополнительно зафиксировать небольшим отрезком вакуумной трубки тромблера от «классики», зафиксить манжету проволочкой и прочий колхоз), важно добиться при прокручивании регулировочного винта отсутствия проворачивания.

ЗЫ

Схема «для понимания», размеры нашего атомобиля.

ЗЫЗЫ

Кому нужны НОВЫЕ фары на американца DEPO в упаковке под пленкой по себесу (6 тыр. пара), отправлю в регионы плюс стоимость доставки компанией стучать в личку или по номеру восемь девятьсот шесть ноль пятьдесят три девяносто пять пятьдесят пять. Брал для установки LED билинз, одумался оставил машину в стоке, для владельцев Liberty думаю актуально, в таком ценнике забирал последние в Москве.

Изменено 13 октября, 2020 пользователем simpson

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Простейшая проверка регулировки света фар

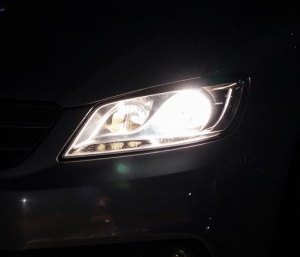

Давайте посмотрим как светят фары нашего автомобиля. В сумерках или ночью подъедьте перпендикулярно к стене здания или забору метров на десять и вы увидите, на этом импровизированном экране, пучёк света от фар вашего автомобиля. Предположим, что фары вашего авто не затёрты, отражатели чистые, лампочки стоят ПРАВИЛЬНО и хорошего качества. На экране вы увидите две «чаечки», светотеневые границы похожие на изображение чайки, расположенные на одном уровне. Правая часть у них под углом примерно 10 градусов поднимается вверх.

Есди поверхность, на которой стоит ваш авто горизонтальна и есть возможность отъехать от экрана задним ходом метров на 70 — 100, то отъезжая назад вы должны увидеть, как «чайки» опускаются вниз по мере удаления от экрана. На расстоянии 70 — 100 метров «чайки» полностью опустятся с экрана на землю. Если это так, со светом у вас всё достаточно хорошо.

Если же вы видите, что «чайки» «летят» не синхронно, а каждая куда хочет, нужно заняться регулировкой. Первое, что нужно сделать, что бы крылья у «чаек» были паралельны. Причём левое крыло паралельно земле. Достичь этого можно правильно установив лампочки. У лампочки в фаре единственое правильное положение определяемое конструкцией фары и цоколем лампочки. При «желании» лампочку можно поставить не правильно. Причина этого, почти у всех машин, стеснённые условия, а как результат поцарапанные руки и неправильно установленная лампочка.

Есть машины, на которых для замены лампы нужно снять фару, аккумулятор, колесо, подкрылок, лючок в подкрылке и так далее. Иногда замена лампы это такая история с географией, что весь мокрый от пота и грязный будто подвеску менял. Конечно может быть причиной и бездумная установка. Воткнул, как получилось, светит вот и хорошо. А куда светит, не моё дело.

Итак или у нас лампочки стоят правильно, или мы их поставили правильно. Пойдём дальше.

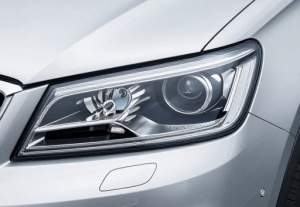

Рисунок стекла фар

На фарах изготавливаются специально рассчитанный рисунок таким образом, чтобы свет, который исходит от лампочки фары, рассеивался и освещал проезжую часть. В то же время, при правильной настройке фар, световой поток проходя через рифленые насечки рисунка не ослепляют водителей встречных ТС:

• рисунок преломляет световой пучок по верхнему краю, чтоб он был ниже уровня глаз водителя стандартного встречного автомобиля;
• наилучшее освещение правой обочины делается путем поднятия правой части светового пучка.

Когда требуется настройка

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.

Определить неисправность можно по признакам:

• свет фар отличается, если встать перед автомобилем;
• при езде на ближнем свете водители встречного транспорта моргают дальним;
• ухудшился обзор обочины;
• галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Регулировка света фар ВАЗ «ОКА» 1111 1988-2008

1. Руководства по ремонту
2. ВАЗ «ОКА» 1111 1988-2008
3. Регулировка света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулировать направление световых пучков фар лучше всего в специализированных мастерских с использованием оптических стендов. Если такой возможности нет, допустимо проводить регулировку с помощью экрана.
Вам потребуются: рулетка, непрозрачный материал.

Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ

Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ

Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения

Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Подготовка к выполнению регулировки

Чтобы добиться правильного положения головных световых приборов, процедуру настройки нужно выполнять в определенных условиях. Проведите следующие подготовительные работы:

1. Отыщите ровную площадку без уклона, примыкающую к вертикальной стене. Один из подходящих вариантов – забетонированный подъезд к гаражу, роль настроечного шаблона сыграют ворота.
2. Уберите из багажника и салона автомобиля лишние вещи, оставив только заводской комплект инструментов, аптечку и запасное колесо. Цель – обеспечить снаряженную массу транспортного средства, указанную в инструкции по эксплуатации.
3. Проверьте давление во всех покрышках, при необходимости доведите его до нормы.
4. Очистите стекла оптики от пыли и прочих загрязнений, перекрывающих путь световому потоку. Не используйте растворители, только жидкости для отмывания стекла на основе этилового спирта.
5. Желательно заправить полный бак топлива, залить доверху емкости омывателей и при необходимости добавить антифриз в расширительный бачок.

На гаражных воротах либо примыкающей к площадке стене вычерчивается схема регулировки фар. Вам понадобится рулетка, длинная ровная планка и маркер. Цвет зависит от выбранного фона – для белой стены лучше взять черный фломастер, для темных ворот – мел. Схема рисуется следующим образом:

1. Подгоните машину вплотную к стене. Ориентируясь по деталям кузова либо эмблеме марки авто, отметьте на поверхности точку, совпадающую с центральной (продольной) осью транспортного средства.
2. Отмерьте от ворот 7 м и отгоните автомобиль на указанное расстояние. Через отмеченную точку проведите вертикальную линию.
3. Сделайте 4 замера на машине: от ламп обеих фар до земли и до центра авто. На моделях, оснащенных раздельной оптикой дальнего и ближнего света, перечисленные замеры производятся для всех четырех лампочек отдельно.
4. От цифры, обозначающей расстояние до земли, отнимите 50 мм. Отложите данный размер на стенке и прочертите горизонтальную линию.
5. От вертикальной оси отложите вдоль нарисованной линии расстояния до центров ламп. Поставьте отметки в виде отрезков. Схема готова.

Примечание. Для раздельной оптики нужно начертить 2 горизонтальных линии, причем вторая должна четко соответствовать замеру от лампочек дальнего света до земли. На ней откладываются отрезки, соответствующие расположению крайних ламп.

Перед корректировкой положения оптики также рекомендуется обработать настроечные винты проникающей аэрозольной смазкой типа WD-40, поскольку резьба соединения могла закиснуть из-за крайне редкого вращения. Как правило, регулировочные винты находятся на задней плоскости корпуса фары, выходящей в подкапотное пространство. Форма головки – под крестообразную отвертку, шестигранник либо специальный ключ.

Рекомендуем: Почему не греет печка ВАЗ-2112 8 и 16 клапанов и как отремонтировать

Настройка ПТФ

Регулировка противотуманных фар своими руками выполняется аналогичным образом. Но, нужно увеличить нагрузку на транспортное средство на 70 кг.

•
  Бампер своими руками: как сделать полимерный уникальный бампер для авто в домашних условиях (125 фото)

•

  Покраска авто своими руками — подготовка к нанесению покрытия и основные этапы качественной покраски авто (100 фото)

•

  Полировка автомобиля своими руками — пошаговый мастер-класс как и чем отполировать лакокрасочное покрытие автомобиля (70 фото)

Используйте для этого любые доступные средства – от мешков с цементом до пассажиров. Заправьте полный бак для обеспечения нужного уровня нагрузки.

Нанесите горизонтальную линию, обозначающую размер между поверхностью и ПТФ. Сделайте выше еще одну линию, удвоив предыдущее расстояние. Разметьте центральную часть транспортного средства.

Вы должны получить 2 точки центров ламп и 2 граничные линии. Расположите автомобиль на ровной поверхности в 10 м от стены. Профессионалы утверждают, что достаточно и 5 м. Но, лучше начать с 10 м.

Регулируйте фары до того момента, пока их свет не будет находиться в нанесенных границах. Пучок света должен сфокусироваться в точках, где отмечены центры ламп.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

• если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
• при монтаже противотуманок;
• в случае ДТП, при котором был повреждён передок автомобиля;
• при ремонте или замене элементов подвески;
• при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Регулировка света на японских авто своими руками

Регулировка света фар на японских авто подразумевает изменение формы границы светотени. В этом случае приходится полностью менять всю осветительную конструкцию. Но если на автомобиле установлены лампочки H4, процесс упрощается, поскольку регулировка ближнего света фар в них происходит при помощи специального элемента, который является составной частью оптического элемента. Он имеет форму колпачка, и повернуть его можно вместе с лампой. Развернуть ее необходимо всего на 5-7 градусов против часовой стрелки.

Если не получается это сделать, «усики» лампы следует слегка подточить. Не стоит переусердствовать в процессе этого, иначе она провалится внутрь и держаться не будет. Лучше всего подпиливать ее наждаком. Так же осуществляется регулировка биксеноновых линз своими руками.

ПОСМОТРЕТЬ ВИДЕО

Конечно, идеальный свет вряд ли получится после проведения такой манипуляции, но с ним можно будет пройти технический осмотр. Таким образом, можно выполнить настройку света в автомобиле в домашних условиях. Цена регулировки фар в автосервисе – от 2000 рублей.

Регулировка света фар

Как отрегулирвать свет фар без стенда? А у нас размечен экран. Очень просто. Производится регулировка ближнего света фар. Включаем ближний свет и выставляем корректор света в нулевое положение. Определяем куда нужно подвести лучи наших фар. Вначале регулируем вправо — влево, потом вверх — вниз. Обычно регулировочные винты вправо -влево находятся снаружи, а винты вверх — вниз ближе к центру моторного отсека и сам процесс регулировки при исправных фарах, правильно установленных, хорошего качества лампах занимает 10 минут. Как обычно больше времени требуется на подготовку. Что бы не мешал свет второй фары, её, на время регулировки первой, можно завесить куском ткани.
