Как подключить туманки на шевроле нива

28 декабрь 2015 Лада.Онлайн 105 396 2

Ни одна из комплектаций внедорожника Lada 4×4 не имеет в списке своих опций передние противотуманные фары (ПТФ). АвтоВАЗ не наделил ими и новую модель с приставкой «Урбан». Рассмотрим особенности самостоятельной установки ПТФ, а также способы их подключения.

Потребуется

: комплект ПТФ

Где купить?

ПТФ для Lada 4×4 представлены в нашем интернет-магазине.

Противотуманки на Ниву Шевроле

Внедорожник Нива Шевроле с завода комплектуется стандартными ПТФ (противо-туманными фарами). В настоящее время сложно себе представить поездку на автомобиле без дополнительного освещения. Если ранее ПТФ на автомобилях использовались только во время тумана, сумерков или дождя, то сейчас водители используют их как дополнительный свет в ночное время. Также распространено использование ПТФ в дневное время, как дополнительная световая сигнализация для встречных водителей. Поэтому актуальным остается вопрос оснащения автомобиля Шевроле Нива таким дополнительным освещением. Именно оснащения, потому как не все комплектации Шеви Нива имеют встроенную оптику ПТФ. Рассмотрим составляющие такого освещения, установку и рестайлинг для автомобиля Нива Шевроле.

Что представляют собой ПТФ

На Шниве данная оптика представляет собой прямоугольную форму с вмонтированными внутри галогенными лампами мощностью 35W. Размещаются они по стандартной схеме ниже основных фар, что необходимо для снижения ослепления встречных водителей и проникновения света сквозь туман. Если основной свет предназначен для освещения дорожного полотна, то ПТФ имеют основное назначение в том, чтобы выделить автомобиль на трассе при пониженной видимости на дальнем расстоянии и освещать дорогу в тумане.

Питание поступает от автомобильной сети постоянного напряжения 12В. Кнопка включения располагается в салоне Шнивы и имеет вид фары с направленными вниз стрелочками. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Также согласно безопасности эксплуатации, сеть, питающая данную оптику, состоит из реле и предохранителя, предназначенного для защиты проводки от перегрева. Если этих элементов нет, то необходимо обязательно приобрести, если рассчитывается установка ПТФ.

Внутри конструкция основывается на линзовой оптике, что позволяет на 100% справляться с функцией освещения дорожного покрытия в тумане. Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Снаружи оптика покрыта защитным стеклом, которое не допускает запотеваний и не снижает качества освещения.

Как установить туманки на Ниву Шевроле

Итак, если необходим рестайлинг или доукомплектация автомобиля Нива Шевроле, а именно установка ПТФ, то здесь все очень просто. Даже если Шнива не оснащена таким видом оптики, то абсолютно все модели имеют в наличии подготовку. К подготовке относится уже готовая проводка, места для установки реле, кнопки и место на бампере. Поэтому необходимо для начала приобрести весь перечисленный материал и приступать к делу:

1. Обесточивается автомобиль. Снимается панель приборов для обеспечения доступа к подключению кнопки.



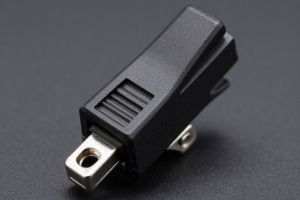

2. Под панелью находится свободная фишка, обмотанная изолентой. Именно она нам и необходима.
3. Устанавливаем кнопку в панель и подключается фишка.
4. Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.
5. Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу.
6. Итак, схема подключения разведена. Теперь осталось последнее – установка ПТФ в передний бампер.
7. На Нива Шевроле уже готовы отверстия для установки ПТФ стандартного типа. Необходимо только с помощью креплений их установить и все готово.
8. Остается подключить противотуманки и проверить их исправность работы.

Схема подключения

У большинства автомобилистов возникает вопрос связанный с подключением ПТФ. Поэтому в данном разделе рассмотрим последовательность подключения проводки. Схема подключения имеет следующий вид, представленный ниже.

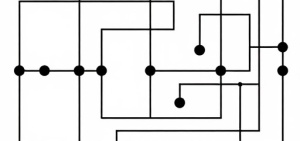

Схема подключения ПТФ

Схема отображает расположение основных элементов для подключения ПТФ. Цифрами 1 обозначаются сами противотуманные фары с рабочими элементами внутри (лампами). Черный провод является массой, подключение которого осуществляется к корпусу автомобиля. Желтый и желто-черный провода через соединительные фишки выводятся к блоку управления. Позиция 2 показывает порядок подключения на монтажном блоке через плавкие предохранители F4 и F14. С блока управления запитывается реле, отвечающее за включение ПТФ. С реле два провода подведены к замыкающим контактам кнопки включения. При ее нажатии подается питание на катушку реле, что, в свою очередь, замыкает контакт 30 (на реле), подавая питание к лампам. Вся схема осуществляет питание от аккумулятора 12В, что показано контактными парами А и В. Схема включения проста и примитивна, с которой справится даже новичок. Но эта же примитивная схема является основой работы оптического устройства. По нумерации контактов на схеме можно провести ремонт при неисправностях туманок.

Лампа для ПТФ

Немаловажным вопросом является и установка ламп в туманки для Нивы Шевроле. В стандартной комплектации туманки установлена галогенная лампа накаливания мощностью 35W. Но такая лампа не может давать сильный световой поток по природе слабой мощности, поэтому многие водители стремятся установить в ПТФ другие виды ламп, такие, как ксеноновые или светодиодные. Большой популярностью пользуются именно ксеноновые, но они обуславливают установку дополнительного пускового блока. Световой поток лампа издает за счет инертного газа и специальной нити накала, который во много раз превосходит старые добрые галогенки. Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока.

Важно! Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны.

Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.

ПТФ для Шевроле Нива Бертоне

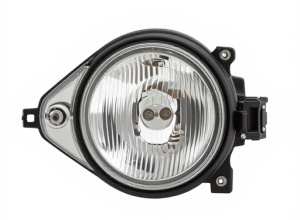

Шнива с 2009 года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды. Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам.

Туманки в рестайлинговой Шниве

Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.

Передние фары

Передняя оптика на Ниву может быть заменена штатным светом производства Wesem. Детали не уступают по качеству изделиям бренда Hella, однако стоят намного дешевле. Выглядят изделия Wesem аналогично заводским, отличие в форме стекла — оно более плоское. Эту фирму выбирают автолюбители, которым важно качество света. При использовании моделей польского производства светотеневые границы при включенном ближнем свете довольно четкие.

Это интересно: Как убрать ошибку лямбда-зонда, когда горит датчик

Альтернатива от компании Wesem представляет собой яркие источники света, защищенные от попадания воды. Их можно использовать при переездах через ручьи, речки, пруды, болото.

Дополнительно для передвижения по пересеченной местности автовладельцы устанавливают светомаскировку на фары Нивы, которая позволяет защитить стекла от повреждений. Однако яркость пучка значительно сокращается, что снижает видимость дороги.

Светодиодные

Известные на российском рынке 7-дюймовые расходники Loyo подходят для большинства внедорожников с диаметром штатной оптики 178 мм. Особенности моделей лед:

1. По яркости светового потока превосходят галогенные и даже ксеноновые лампы.
2. Монтаж не требует изменений посадочных мест. Оптику можно монтировать на все модификации Нивы.
3. Плотная заливка дорожного полотна в режиме ближнего и дальнего света.

Чтобы поставить LED фары на Ниву, понадобится отвинтить 3 болта крепления штатной оптики и отключить разъем к лампе. Затем устанавливаются диоды, и оптика подключается к штатному гнезду.

Лед фары с маркировкой DOT/SAE подходят только для случаев, когда автомобиль попал в страну с рынка США. На Ниве расходники 9 DOT SAE ГИБДД расценивает как незаконно установленную, поэтому она подлежит демонтажу.

На Ниву часто устанавливают ангельские глазки — специальные светодиодные трубки, придающие оптике особую эстетичность. Их можно использовать в качестве габаритов и дневных ходовых огней.

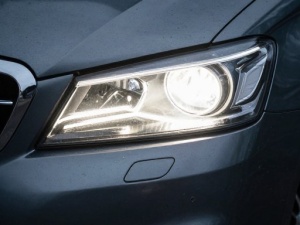

Линзованные

Для линзованных источников света автолюбители часто выбирают ксеноновые лампы Interpower 4300к. Некоторые модели могут оказаться больше штатных расходников. В таком случае вырезается задняя часть, к которой крепится источник света.

Линзованная (прожекторная) оптика представляет собой систему, состоящую из эллиптического отражателя, шторки и линзы выпуклой формы. Световой пучок, находящийся в первом фокусе, отражается эллиптически рефлектором и собирается во втором фокусе. Чтобы обеспечить заданную светотеневую границу, прибор оснащается специальной шторкой. Ограниченные лучи попадают на рассеивающую линзу, а она проецирует их на дорожное полотно. За счет этих особенностей линзованные источники света не ослепляют других водителей и не засвечивают встречную полосу, несмотря на высокую яркость.

На Ниве четкую светотеневую границу при установке биксеноновых ламп можно получить только при использовании прожекторных источников света.

Лучшая линзовая оптика, судя по отзывам автомобилистов:

1. Hella 169 мм с габаритным огнем и световым отверстием 165 мм. Рассеиватель представлен выпуклой шайбой разброса. В такую оптику устанавливается галоген. Она отлично подходит вместо штатной, позволяет эффективно решить проблему слабого головного света. Источники света устанавливаются в штатный разъем без доработок.
2. Освар. У оптики имеются тонкие опорные пластинки-лепестки. Они должны поместиться в горшок для гидрокорректора. Эти элементы можно увидеть, сняв ободок. Стекла фар марки Освар имеют выгнутую форму.

В линзованных моделях толщина стекла 1 мм. Благодаря такому усилению срок их службы существенно продлевается.

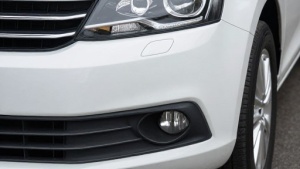

Хрустальная оптика

Отечественные автовладельцы обращают внимание на изделия производства DEPO (Депо): тайваньская оптика отличается приемлемым качеством. Помимо привлекательного внешнего вида, этим расходника свойственна равномерная область освещения. Такой эффект достигается за счет отражающего колпачка. Оптика не запотевает и устойчива к воде.

Популярностью пользуется хрустальная фара 100-1124N-LD. Она имеет следующие характеристики:

• тип света фар — галогенные;
• размер — 178 мм;
• форма — круглая;
• стекло — прозрачное.

Повышенная яркость такой оптики — ее основное преимущество в сравнении со штатными приборами.

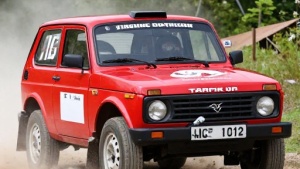

Квадратные

Среди прямоугольных фар, устанавливаемых на Ниву, выделяются несколько моделей:

1. Галогеновый источник дальнего света на Ниву HP3. Модель имеет металлический оптический элемент. Концы провода оборудованы контактами F2,5 и A2,5. В комплекте поставляется лампа H3 12V 55W. Оптика имеет размеры 156x92x85 мм. Металлические детали покрыты цинком — это защищает их от ржавчины. Их можно устанавливать на бампере и в передней части кузова. Светят 60 люкс на 25 м.
2. Белая галогеновая оптика дальнего света HP4 с защитной решеткой. Имеет провод с прокладкой и контактами F2,5 и A2,5 на концах. Размер модели с решеткой составляет 195x115x88 мм.

Это интересно: Замена масла а вариаторе Nissan Qashqai своими руками: инструкция с фото, как вытащить щуп

Установка квадратных фар позволяет изменить облик передней части кузова.

Тракторные

Бюджетный вариант оптических элементов для Нивы — тракторные фары. Популярностью пользуются белорусские изделия с немецким оптическим элементом. Корпус из вязкого пластика не подвержен коррозии и появлению трещин. Узел крепления отличается высокой надежностью. Рассеиватель предназначен для ближнего и дальнего освещения.

При выборе стандартной оптики от МТЗ свет распространяется широко по фронту и на небольшое расстояние вперед. Посадочный размер малой оптики имеет диаметр 144х88.

В оптику от трактора многие автовладельцы устанавливают элементы дальнего света от ВАЗ-2106. Однако добиться лучшей освещенности дороги получается не всегда.

Что из себя представляет противотуманные фары

Данной оптикой комплектуют автомобили Шевроле Нива, противотуманные фары у них представлены в виде треугольника в них монтируются галогенные фары, мощность которых 35W. Устанавливаются они ниже главных фар, что снижает ослепление встречных автомобилей, и способствует лучшему проникновению света сквозь туман.

То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане. Электричество подается на них от сети автомобиля, напряжение которого 12В. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой.

Установка противотуманок на ниву занимает не так много времени, около одного часа. Для начала необходимо приобрести необходимые комплектующие, помимо противотуманок, необходимо взять 6 клемм типа мама, одну петлю на 6 мм, реле на 4 контакта, кнопку на ваз и 6 метров автомобильного провода.

Для начала установки необходимо закрепить противотуманные фары на бампере, как показано на рис.1.

Одновременно с установкой к креплению противотуманной фары подключить черный минусовой провод и вывести под решёткой плюсовые провода в район аккумулятора как показано на рис. 2 — 3.

Шевроле Нива противотуманные фары

С завода Нива Шевроле комплектуется противотуманными фарами, так как в реалиях современного мира тяжело себе представить какую-либо поездку без дополнительного освещения. Раньше автомобилист использовал птф только во время плохих погодных условиях, сейчас их используют и в ночное время суток как дополнительный свет, но и в дневное время их так же используют в виде световой сигнализации для встреченных машин.

Что из себя представляет противотуманные фары

Данной оптикой комплектуют автомобили Шевроле Нива, противотуманные фары у них представлены в виде треугольника в них монтируются галогенные фары, мощность которых 35W. Устанавливаются они ниже главных фар, что снижает ослепление встречных автомобилей, и способствует лучшему проникновению света сквозь туман. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане. Электричество подается на них от сети автомобиля, напряжение которого 12В. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой. Чтобы защитить проводку, устанавливают предохранитель с реле. Основой данной конструкции лежит линзовая оптика, что на 100% справляется с основной функцией освещения дороги во время тумана.

Как правильно установить туманки

Если требуется сделать рестайлинг, или доукомплектовать автомобиль Нива Шевроле, данным оборудованием, в данном внедорожнике есть все подготовки для этого, а именно: готовая проводка, место на бампере, место куда устанавливается реле. Когда все необходимое приобретено, можно переходит к установке:

Обесточиваем автомобиль, снимаем панель приборов, чтобы получить доступ к кнопке

1. Под самой панелью находим свободную фишку, которая обмотана изолентой
2. Берем кнопку подключаем к фишке и устанавливаем ее в панель
3. Релюшку устанавливаем в свободную колодку, в самом блоке управления
4. К переднему бамперу выводим и подключаем проводку с фишкой
5. Устанавливаем ПТФ в бампер при помощи специальных креплений
6. Подключаем противотуманки и проверяем их работоспособность

Схема как правильно подключать

Если возникают вопрос как правильно подключать, для этого ниже представлена схема, как это сделать правильно.

Данный прибор является вашим залогом безопасного движения по дорогам с плохой видимостью. И даже если в друг по каким-либо причинам они отсутствую на вашем внедорожнике вы всегда сможете доукомплектовать его, так для этого все предусмотрено в нем.

expertniva.ru

Как установить противотуманные фары на нива шевроле

Третье — с двумя толстенными розовыми проводами — реле стартера.

Установка противотуманных фар ПТФ Шевроле Нива установка

В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов. Шнива с года получила обновление от западного бренда марки Бертоне. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане.

Подключение дополнительных противотуманных фар Нива Шевроле

Установка противотуманных фар ПТФ Шевроле Нива установка

Туманки по феншую Шевроле Нива

Подключение противотуманных фар. Результат ПТФ Нива Шевроле

Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля

Как подключить Противотуманки(птф),Ходовые огни через реле

Дополнительный свет на авто LED

Монтажный набор ПТФ НИВА 2121 — 2123

Противотуманки на ниву шевроле

Установка-противотуманок на ВАЗ-КЛАССИКА №3.

Светодиодные лампы Н 11 Дневные ходовые огни DRL 502 Бортовой компьютер Multitronics C570 на Шевроле

Также смотрите:

• Перевести Сузуки гранд витара на газ
• Масштабная модель Пежо 406 из такси
• Аварии снятые на видеорегистратор 2020 видео
• Замок задней двери Киа церато
• Топливный насос Ford Mondeo TDCI
• Видео по ремонту Хендай Солярис
• Ремкомплект заднего тормозного суппорта Сузуки гранд витара
• Защита на пороги Форд с max
• Трос ручника Фольксваген гольф 4
• Амортизаторы sachs на БМВ е34
• Защита двигателя Форд Фокус 2 алюминий
• Рамка радиатора Киа рио 2010
• Абс тигарбо на шасси КАМАЗ
• Как поменять подшипник ступицы на Мазде 626
• Дребезжит рычаг КПП на КАМАЗе

Главная » Популярное » Подключение дополнительных противотуманных фар Нива Шевроле
logovaz-auto.ru

Chevrolet Niva 2013, 80 л. с. — электрика и электроника

Колодку с реле навесил на монтажный блок снизу в свободный слот, подцепил массу на аккумулятор, завел, проверил, всё собрал. ПТФ включаются и выключаются кнопкой независимо от ближнего и габаритов при включенном зажигании.

К какому же все таки из розовых проводов штатного жгута можно было бы подключиться, не протягивая отдельный силовой плюс на аккумулятор и в каком месте его лучше вскрывать?

Припаял сопротивления на обратной стороне, на лицевую впаял диоды. Всем советую пользоваться прозванивалкой. Очень помогает посмотреть все ли кристаллы в диоде светят и коротышей выявляет Попозже добавлю фото крупным планом как закрепил это дело на заглушке для противотуманок. В пасмурную погоду видно классно. В планах сделать что-то подобное, но с точечным светом 1Вт светодиодов.

Сегодня почти на каждом автомобиле с завода установлены противотуманные фары Шевроле Нива не является исключением. Благодаря им в темное время суток, а также во время плохих погодных условиях можно дополнительно осветить дорогу. Но случается такое что по каким либо причинам автомобиль лишен дополнительных устройств освещения, создавая при этом автовладельцу не мало проблем.

Решить данную проблемы можно очень просто, достаточно приобрести комплект противотуманных фар и установить их на свой автомобиль. Сделать это достаточно просто, поэтому установку можно произвести самостоятельно.

Фотоотчёт об установке противотуманок на Niva Chevrolet

Автор Марат

Тут приехала ШНива, подключить ПТФ, смотрю, а вся проводка уже есть.Надо только сами фары вставить и подключить.

Вставка фар — откручиваем саморезы подкрылок (низ и чуть сверху), оттягиваем, окручиваем крышки, подготавливаем фары. Кстати от 2170 (приора) они точно походят.

Смотрим под капотом в области проводки на обычные фары — разъемы замотаны липкой лентой, разматываем — пропускаем в технологические отверстия вниз. Подключаем фары, и прикручиваем на место ранее снятых заглушек. Приворачиваем подкрылки.

Важно не перепутать левую и правую. Они маркированы на стеклах ПТФ.

Подключение.На блоке предохранителей есть разъем под реле, он пустой, к нему приходят силовые провода РОЗОВЫЙ (+ всегда) и ЖЕЛТО-СИНИЙ (- включение ПТФ), и управляющие ЧЕРНЫЙ (масса) и СЕРО-ЧЕРНЫЙ (управляющий +). Вставляем реле.

Кнопка управления.Снимаем переднюю панель торпедо (винтики у приборной панели и под заглушками около аварийки и справа). Там должен быть разъем не подключенный — это разъем для подключения ПТФ. Подсоединяем кнопку и вуаля!

Однако, если хочется, чтоб ПТФ работали в режиме ДХО, но отключались при выключении зажигания — отрезаем КОРИЧНЕВЫЙ провод от кнопки и подсоединяем его к ЖЕЛТО-СИНЕМУ проводу, который идет на кнопку включения обогрева заднего стекла.

Марат

Устройство

На Ниве установлены ПТФ треугольной формы с галогенными фарами внутри, с мощностью 35W. Располагаются они в нижней части бампера, такое расположение помогает свету лучше проникать сквозь туман, а также несильно слепит встречные машины. Благодаря им при плохих погодных условиях автомобиль выделяется на дороге, а также дополнительно освещает ее во время тумана. Подаваемое на них напряжение составляет 12 вольт, а включение происходит при помощи специальной кнопки которая располагается в салоне автомобиля. Противотуманные фары на Шевроле Ниву оборудованы специальной линзовой оптикой, что отлично помогает справится со своей основной функцией во время тумана, дождя и снега.

Если вы решили установить на свой автомобиль то специально для этих целей в нем предусмотрена специальная подготовка в виде готовой проводки, специального места под них, а также место для реле. Когда все необходимое для установки у вас подготовлено можно производить установку:

1. Первым делом отсоединяем клеммы от АКБ, затем нужно получить доступ к кнопке, сняв для этого приборную панель
2. Под приборной панелью нужно найти свободную фишку
3. В БУ в свободную колодку устанавливаем релюшку
4. К бамперу выводится проводка
5. Используя специальные крепления производится установка дополнительных фар
6. Подсоединяем и проверяем работоспособность противотуманнок

Схема подключения

Если вдруг установка противотуманных фар на Нива Шевроле взывает у вас какие либо вопросы или сомнения, то специально для этого ниже представлена схема правильной установки.

В том случае если противотуманнки установлены на вашем автомобиле и их нужно заменить и снять для проведения каких либо работа, нужно подготовить стандартный набор инструментов и проделать следующие действия:

1. Обесточиваем автомобиль, сняв клемму с АКБ
2. У подкрылка колеса снимаем переднюю часть открутив саморезы
3. От фары отсоединяем колодку с проводами
4. От бампера откручиваем винты которые крепят к нему фары
5. Демонтируем фару
6. Проделываем все необходимые действия и устанавливаем все их на место в обратной последовательности

Данные световые элементы являются залогом вашей безопасности в условиях плохой видимости.Если по каким либо причинам их нет на вашем автомобиле вы всегда можете их установить самостоятельно.
