Предохранитель
Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.
Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.
Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.
Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.
Принцип работы предохранителя
При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.
Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.
Электромагнитное реле
Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.
В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.
Принцип действия реле
При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.
Расположение предохранителей и реле в Приоре
Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.
В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.
Основной блок предохранителей
Находится под рулевой колонкой автомобиля, добраться до него можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.
Дополнительный блок предохранителей и реле
Дополнительный блок предохранителей и реле расположен под центральной консолью в салоне автомобиля добраться до него можно сняв боковую крышку воздуховода ног пассажира или водителя. В основном там расположены реле и предохранителе ЭБУ и бензонасоса.
Блок силовых предохранителей под капотом
Еще один блок предохранителей Лады приоры располагается в подкапотном пространстве. В нем расположились силовые предохранители автомобиля Приора, которые потребляют большое количество электроэнергии. Возле аккумуляторной батареи и блока ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть крышку блока вверх и она снимется.

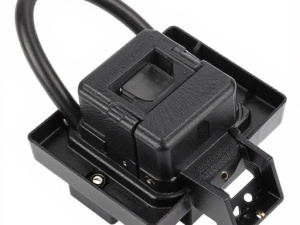

Блок предохранителей и реле кондиционера
Как известно Лада Приора является автомобилем с повышенным уровнем комфорта и в некоторых комплектациях Приоры устанавливается климатическая система с кондиционером. Именно в таких автомобилях есть блок предохранителей и реле кондиционера. Он так же расположился в подкапотном пространстве, над блоком ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.
Какие предохранители обеспечивают работу прикуривателя
В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.
Блок вмонтирован в нижней части панели приборов, с левой стороны от руля, и закрыт защитной крышкой. Под ней находится весь монтажный блок данного автомобиля. В нижней его части расположены два ряда предохранителей. Место для установки предохранителя прикуривателя расположено в верхнем ряду, самое крайнее справа. Оно имеет маркировку F13 и рассчитано на силу тока в 15А.
Кроме того, в автомобилях Приора предохранитель прикуривателя также располагается в главном блоке предохранителей. Данный элемент отвечает за вентилятор системы охлаждения, но и работу прикуривателя он также обеспечивает. Его маркировка здесь – F3, ограничение по силе тока – 60А.
Предохранитель прикуривателя на Приоре приходится заменять достаточно часто. Причиной этого является некорректное использование самого прикуривателя. Многие водители не интересуются ремонтом машины, и не являются электриками. Кому-то просто недосуг. Поэтому они даже не задумываются о том, что у прикуривателя может быть ограничение по силе тока и мощности. Многие из нас втыкают в гнездо слишком мощное электрическое устройство, либо, используя разветвитель, сразу несколько.
Описание предохранителей в блоке
Как известно автомобили Лада Приора выпускались в нескольких модификациях, следовательно, и блоки предохранителей у них тоже разные. Далее по тексту будут указаны все устанавливаемые блоки предохранителей на автомобиль Лада Приора.
В салоне расположены основной блок предохранителей и реле, и дополнительный монтажный блок предохранителей и реле.
Ниже в таблицах будут представлены предохранители, которые устанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектации машины, поэтому для каждой комплектации отдельная таблица.
Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»
Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.
Расположение и назначение реле в основном блоке Приоры в комплектации «Норма» и «Стандарт»
Основной блок предохранителей и реле Приоры в комплектации «Норма+» и «Люкс»
Расположение и назначение реле в основном блоке Приоры в комплектации «Норма+» и «Люкс»
Дополнительный монтажный блок
Дополнительный монтажный блок устанавливается в ногах у переднего пассажира, для того чтобы добраться до него необходимо снять пластиковую заглушку.
Дополнительный монтажный блок не имеет отличий и не зависит от комплектации автомобиля.
Таблица предохранителей дополнительного монтажного блока
Таблица реле дополнительного монтажного блока
Силовые предохранители в подкапотном пространстве
Как было сказано выше, предохранители Лады приоры устанавливаются не только в салоне, но и в подкапотном пространстве. В некоторых комплектациях автомобилей устанавливается 2 монтажных блока в подкапотном пространстве.
Силовые предохранители устанавливаются на все автомобили лада приора вне зависимости от комплектации.
Таблица силовых предохранителей в подкапотном пространстве
Предохранители автомобилей с климатическими системами
В автомобилях в которых установлен кондиционер устанавливается дополнительный монтажный блок в подкапотном пространстве отвечающий за работу климатической установки.
В блоке климата устанавливаются реле и предохранители поэтому отдельной таблицы для них нет.
Предохранители и реле автомобиля с кондиционером HALLA
- Предохранитель защищающий правую цепь двигателя вентилятора (30 А);
- Предохранитель защищающий левую цепь двигателя вентилятора (30 А);
- Реле двигателя вентилятора правого;
- Дополнительное реле вентиляторов;
- Реле двигателя вентилятора левого;
- Предохранитель защищающий электрическую цепь питания двигателя отопителя(40 А);
- Предохранитель компрессора кондиционера (15 А);
- Реле отвечающее за работу двигателя отопителя;
- Реле компрессора кондиционера;
Предохранители и реле автомобиля с кондиционером Panasonic
- Реле скорости отопителя;
- Реле двигателя вентилятора правого;
- Реле включение вентиляторов последовательно;
- Реле двигателя вентилятора левого;
- Предохранитель левого двигателя вентилятора (30А);
- Предохранитель правого двигателя вентилятора (30А);
- Предохранитель электродвигателя отопителя салона (40А);
- Предохранитель компрессора кондиционера (15А);
- Реле электродвигателя вентилятора отопителя салона;
- Реле компрессора кондиционера;
Проблемы со стартером
Вода, оказавшаяся в стартере, практически всегда провоцирует коррозию на якоре. Она, в свой черед, нередко впоследствии не дает механизму функционировать надлежащим образом. Якорь в таком случае будет вращаться с большим трудом или останется неподвижным.
Чаще всего случается отказ стартера после сильно нагрева автомашины. Этот моторчик, расположенный в подкапотном пространстве в непосредственной близости от силового агрегата, получает часть его тепла. В итоге металлические элементы расширяются и утрачивают способность свободно вращаться.
В этой ситуации щелчки начнут раздаваться не сразу после включения зажигания, а через несколько секунд. Причем сам по себе звук будет заметно тише, чем обычно. Избавиться от проблемы позволит очистка якоря мелкой наждачной бумагой и смазка.
Достаточно сильно изнашиваются на стартере также и графитовые щетки, и подшипники с втулками. На все эти части действуют сильные нагрузки. Их меняют на новые.
Достаточно редко ломается шестеренка стартера. Но об ее отказе свидетельствует специфический треск. Важно убедиться, что шум исходит не от тягового реле.
