Где расположен кислородный датчик

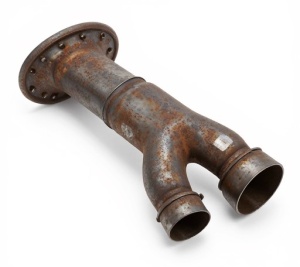

На модели Шевроле Нива до 1995 г.в. контролер установлен на металлическом корпусе выпускного коллектора. Шевроле Нива второго поколения (после 1995 г.в.) оснащена двумя ДК: диагностическим и управляющим.

Первый находится в корпусе выпускного коллектора, второй – после муфты коллектора.

Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека.

Средний ресурс эксплуатации ДК 80 – 110 тыс. км. в зависимости от соблюдения водителем рекомендаций изготовителя.

Признаки неисправности датчика кислорода на автомобиле Шевроле Нива

Признаки во многом схожи с другими поломками, поэтому важно на начальном этапе корректно идентифицировать поломку.

• Затрудненный запуск мотора «на холодную», «на горячую»;
• Увеличенный расход горючего;
• Снижение мощности;
• Пассивная динамика разгона;
• Работа мотора не в такт;

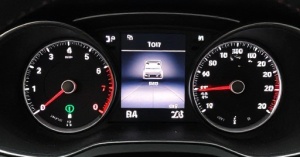

• На приборном щитке сигнализирует индикатор о наличии системных ошибок электронного блока управления;

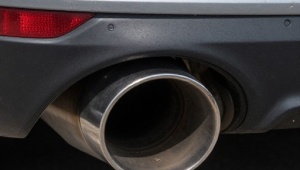

• Из выхлопной трубы слышны периодические прострелы, что указывает на обогащение (обеднение) горючей смеси;
• Дым синего, сизого, черного цвета из выхлопной трубы.

При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения комплексной диагностики.

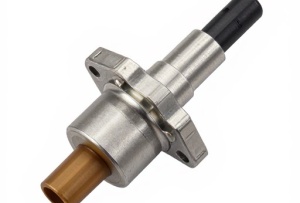

Датчик кислорода на Шевроле Нива: оригинал, аналоги, цена, артикулы

Основное назначение ДК – оценка количественного содержания кислорода в выпускных газах, пересылка данных электронному блоку управления. Последний, на основании анализа корректирует положение угла зажигания. Таким образом, происходит обогащение, обеднение горючей смеси.

Систематическая эксплуатация, некачественное горючее, высокие температурные режимы – основные факторы преждевременного выхода из строя механизма.

Процесс замены вовсе не сложный, но требует внимательности со стороны ремонтника. Однако и здесь не многие автовладельцы готовы покупать оригинальные запчасти, отдавая предпочтение аналогам подешевле.

Так называемые «обманки» устанавливают вместо штатных датчиков. Спустя 100 – 130 тыс. км. катализатор Шевроле Нива приходит в негодность, о чем свидетельствует ряд признаков. По желании клиента мастера СТО удаляют (вырезают) штатный катализатор с выхлопной системы, заменяют «пустышкой».

Чтобы электронный блок управления не идентифицировал системную ошибку, лямбда зонд заменяют одним из видов обманок:

Диагностика контролера своими руками на Шевроле Нива

Для проверки оборудования используем мультиметр. Прибор имеется у большинства автомобилистов в гараже. Последовательность действий следующая:

• Помещаем машину над смотровой ямой;
• Снимаем концевики;
• Подсоединяем клеммы мультиметра;
• Активируем прибор в положение «Замер сопротивления»;
• Анализируем полученные данные.

Если стрелка тяготеет к бесконечности – лямбда зонд исправен, если стрелка опускается в ноль – деталь повреждена. Помните, что контролер неразборный, профилактике не подлежит.

Установка кислородного датчика на Шевроле Нива

• Устанавливаем машину на смотровой канал (яму);
• Глушим мотор, открываем капот;
• Ожидаем пока выхлопная система остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
• Снимаем концевики;
• Ключом на «17» выкручиваем датчик;
• Вкручиваем ДК, надеваем клеммы;
• Запускаем двигатель, проверка функционала.

Замена своими руками завершена.

Как проверить датчик кислорода на шевроле ниву

Chevrolet Niva (2009+). Неисправности кислородного датчика

Основные неисправности кислородного датчика:

-неисправность нагревателя; -прогорание, загрязнение керамического наконечника; -окисление, нарушение контакта.

Выйти из строя лямбда-зонд может по причине предельного срока службы (порядка 60-80 тыс. км пробега). Контроль состояния кислородного датчика также осуществляет система самодиагностики. При обнаружении неисправности загорается сигнальная лампа на панели приборов.

Косвенные признаки неисправностей датчика – неустойчивая работа на малых оборотах, повышенный расход топлива и низкая динамика. При этом необходимо помнить, что данные внешние признаки сопровождают неисправности системы впрыска и неисправности системы зажигания.

Помимо перечисленных элементов системы выхлопной системы, неисправными могут оказаться другие её части: выпускной коллектор, гофра и резонатор. Данные элементы могут прогореть, проржаветь, получить механические повреждения, выйти из строя в связи со сроком давности элементов. Признаками неисправностей могут являться шум при работе выхлопной системы, запах выхлопных газов в салоне автомобиля, падение мощности двигателя, вибрация и другие негативные последствия. Если Вы затрудняетесь в вопросе определения неисправности выхлопной системы автомобиля, то лучшим способом решения проблемы будет обращение в автосервис на Нагорном для выявления неисправности и ремонта выхлопной системы вашего автомобиля.

Признаки неисправностей кислородного датчика:

— значительно увеличивается потребление (расход) топлива автомобилем; — работа двигателя становится нестабильной; — преждевременный выход из строя катализатора.

— автомобиль по дороге передвигается с рывками — увеличился расход топлива, — машина «тупит», плохо едет и набирает скорость — мотор работает неустойчиво на холостом ходу — сразу после остановки заметен характерный треск в районе нахождения «лямбды» — при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).

Признаки и причины неисправности датчика

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

• Обороты на холостом ходу начали падать или «плавать».
• Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
• Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
• Двигатель сильно перегревается, а расход топлива увеличился.
• Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

А еще интересно: Датчик дождя ДДА15 на ВАЗ 2108-21099, 2113, 2114, 2115, 2110, 2111, 2112, Шевроле Нива

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

• Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
• Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
• Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
• Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
• Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
• Если часто производится многократный запуск двигателя.
• Использование герметиков (особенно силиконовых) для установки лямбда зондов.
• Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
• Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

При неисправном лямбда-зонде выхлопные газы становятся более токсичными. Определить это можно при помощи специального диагностического оборудования. При этом никаких внешних признаков не будет, также, как и не будет никакого особенного запаха.

Вырастает расход топлива. Водители, как правило следят за тем, насколько наполнен топливный бак, стараются определить скорость, при которой расход минимален. Повышенный расход будет сразу же заметен. В зависимости от серьезности поломки датчика кислорода, расход вырастет в пределах от 1 л до 4 л.

Перегрев каталитического нейтрализатора. Если лямбда неисправна, то в ЭБУ подается неверный сигнал. Это может приводить к неправильной работе катализатора. Он перегревается вплоть до красного цвета и выходит из строя.

Как проверить лямбда зонд?

Ford Mondeo I 1993 — 1996

Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?

• Машину дергает когда едешь на малых оборотах – 1 ответ

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

• Увеличенный расход топлива
• Нестабильная работа двигателя авто (рывки)
• Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Видео «Проверка лямбда-зонда»

Рекомендации по проверке лямбда-зонда показаны в видеоролике, снятом автором канала «v_i_t_a_l_y».

Датчик детонации «Chevrolet Нива

«: конструкция и механизм работы

Датчик детонации «Chevrolet Нива

» нужен для обеспечения обычной работы мотора. Он позволяет обеспечить обычное функционирование мотора в всех режимах работы. С внедрением конфигурации угла опережения зажигания и момента впрыска горючего выходит достигнуть наибольшей мощности. Детонация – это одна из дефектов, которая может очень навредить движку. Возникает она на основании того, что в камерах сгорания цилиндра топливная смесь сгорает.

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

Датчик кислорода работает на химических реакциях, но при этом конструкция его относительно простая. Главный элемент – специальный наконечник из керамических материалов. В качестве сырья используется диоксид циркония, а реже – диоксид титана.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Для обеспечения нужного режима температур изначально лямбда-зонд устанавливался в непосредственной близости к выпускному коллектору. Это обеспечивало нужную температуру после прогрева ДВС. В работу датчик вступал не сразу. До того, как лямбда достаточно нагреется и начнет выдавать точные параметры, ЭБУ использовало сигналы других датчиков. Оптимальная смесь в процессе прогрева не приготавливалась.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.
