Как проверить аккумулятор автомобиля?

Проверка уровня заряда аккумулятора занимает немного времени и не требует высокой квалификации или дорогостоящего оборудования. Операция позволяет проверить состояние АКБ и необходимость зарядки. Это первое, что нужно сделать при возникновении проблем с работой стартера. Также умение проверять заряд пригодится при покупке новой и обслуживании старой аккумуляторной батареи. В статье мы рассмотрим три способа диагностики АКБ: с помощью мультиметра, индикатора и нагрузочной вилки.

В этой статье Вы узнаете:

  • Зачем проверять заряд аккумулятора?
  • Способы проверить АКБ автомобиля на работоспособность
  • Видео-инструкция

Также в конце статьи Вы можете посмотреть поучительный видео-ролик, в котором даются полезные советы для быстрой и точной проверки работоспособности АКБ.

Зачем проверять заряд аккумулятора автомобиля?


Свинцово-кислотные аккумуляторные батареи, которые применяются в автомобилях с двигателями внутреннего сгорания, отличаются низким внутренним сопротивлением. Это позволяет им выдавать ток в сотни ампер, необходимый для работы стартера. Однако этот тип АКБ нельзя подвергать глубокому разряду. Иначе пластины покрываются слоем сульфата свинца и аккумулятор резко теряет емкость.

Полностью заряженный аккумулятор выдает напряжение свыше 12,6 В. С падением уровня заряда этот показатель снижается:

  • 50% — 12 В;
  • 0% — 11,6 В.

Учитывая склонность к сульфатации, свинцово-кислотные аккумуляторы нежелательно разряжать меньше, чем до половины заряда. Поэтому, если напряжение на клеммах опустилось до 12 вольт, нужно безотлагательно зарядить АКБ.

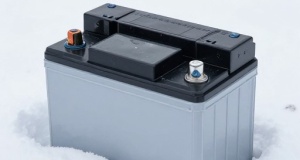

Как правильно подготовить аккумулятор к зиме? Поднимаем плотность электролита

При покупке нового устройства не стоит покупать сильно разряженные батареи. Не исключено, что в них уже началась сульфатация пластин. Поэтому, если на аккумуляторной батарее отсутствует индикатор, ее стоит проверить мультиметром или нагрузочной вилкой.

Замкнуло банку – чем это страшно?

Как вы понимаете батарею нужно правильно использовать, заряжать, обслуживать и т.д. Например — если присутствует перезаряд, то свинцовые пластины в строении могут просто осыпаться, в прямом смысле этого слова, на дно банки, что уменьшит накопление энергии аккумулятора, до критически минимального уровня.

Но бывает, что в пластине выпадает кусок свинца, который, перемыкает плюсовую и минусовую пластины. Из-за чего получается как бы короткое замыкание.

Читать также: Мангал из колесного диска своими руками фото

Также может быть из-за осыпавшегося свинцового осадка на дно, все дело в том, что пластины доходят до дна, и если осадок заполняет нижнюю часть, то он и является причиной замыкания.

Аккумулятор не может зарядиться до положенных 12 – 13 Вольт, а напряжение бултыхается примерно в районе 10 – 11В. То есть замкнутая банка не работает! Такой аккумулятор не может провернуть стартер двигателя, а поэтому практически бесполезен в машине, требуется замена.

Как проверить заряд АКБ по индикатору?

На многих необслуживаемых аккумуляторах установлены индикаторы заряда, позволяющие визуально определить состояние батареи. Эта опция впервые появилась на японской продукции и быстро завоевала популярность благодаря удобству и доступности.

Гидрометр, как называют индикатор, представляет собой прозрачное окошко на крышке батареи. Цвет окошка меняется в зависимости от состояния АКБ:

  • Зеленый — полный заряд.
  • Серый либо белый — нужно зарядить.

У некоторых индикаторов окошко краснеет при потере емкости.

Принцип действия прибора основан на изменении плотности электролита при разном уровне заряда. Работает это так:


К окошку прикреплена трубка с зеленым поплавком.

  • При зарядке аккумулятора плотность электролита растет и поплавок поднимается, приближаясь к окошку.
  • Если АКБ разряжена, плотность падает и шарик тонет в электролите. В результате окошко индикатора меняет цвет на серый или черный.

В некоторых моделях индикаторов имеется красный шарик, который всплывает при снижении плотности электролита. Этим обеспечивается красная индикация разряда.

При падении уровня электролита через окошко будет виден не шарик, а непосредственно электролит. Чтобы предотвратить разрушение пластин, в банки нужно долить дистиллированную воду и зарядить аккумулятор.

Достоинство индикатора в том, что устройство позволяет определить состояние батареи без применения специальных приборов. Это удобно при покупке аккумулятора или в дорожных условиях, когда нужно быстро проверить состояние АКБ. Однако индикация при помощи поплавка не всегда позволяет сделать точные выводы о работоспособности аккумулятора. Поэтому в случае сомнений нужно использовать мультиметр или нагрузочную вилку. Они пригодятся и в случае, когда нужно проверить батарею, не оснащенную индикатором.

Ремонт своими руками — как восстановить АКБ правильно

Добравшись до электролита, необходимо проверить три параметра:

  1. Цвет. Электролит должен быть прозрачным, без посторонних включений. Разрушающиеся свинцовые пластины придают жидкости темную окраску.
  2. Уровень. При испарении воды уровень электролита падает, что снижает мощность. У каждой батареи свои параметры уровня жидкости, но у всех аккумуляторов пластины должны быть погружены в электролит.
  3. Плотность. Она проверяется специальным прибором — ареометром. Плотность электролита в заряженном аккумуляторе равна 1.27.

Важно! При работе с электролитом пользуйтесь средствами индивидуальной защиты! Одевайте очки, защитные перчатки и респиратор. Брызги электролита, попавшие в глаза или на кожу, вызовут химический ожог.

Порядок выполнения диагностики необслуживаемого АКБ таков:

  1. Проверяем напряжение АКБ и бортовой сети автомобиля. Это нужно, чтобы исключить хронический недозаряд батареи. При коротких частых поездок аккумулятор зарядиться не успевает, со снижением температуры емкость падает на 20 — 40 %. Многие владельцы обвиняют вполне рабочую технику, хотя ее нужно правильно эксплуатировать.
  2. Заряжаем аккумулятор. Для заряда желательно использовать зарядное заводского изготовления, желательно с контроллером. Использование электроники повысит точность заряда. Если зарядное простое — выставляем ток примерно 0.1 от емкости. Аккумулятор 60 А/ч нужно заряжать током в 5 — 6 Ампер. зарядка длится. пока показатели на амперметре не снизятся до 2-3 ампер. Сильно разряженный аккумулятор нужно заряжать током 1-2 ампера ( около 1/20 емкости) несколько суток. Напряжение не должно превышать 15 вольт, иначе банки будут «кипеть» и могут раздуться.
  3. Просверливаем отверстия в крышке аккумулятора. Проверяем уровень электролита при помощи импровизированного щупа.. Если корпус АКБ изготовлен из светлого пластика, то уровень можно проверить, просвечивая аккумулятор фонариком.
  4. Проверяем плотность ареометром.
  5. После проверки и доливки, аккумулятор нужно плотно закрыть.

Это интересно: Как полностью разрядить аккумулятор шуруповерта

Как откорректировать состояние электролита

Возможны три варианта коррекции плотности электролита:

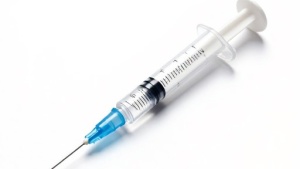

  • При нормальном уровне низкая плотность. Отбираем ареометром все содержимое банки, сливаем ее в стеклянную емкость. Добавляем концентрированную кислоту, доводим плотность до рекомендуемой. Заливаем электролит в банку до уровня.
  • При низком уровне электролита высокая плотность. Требуется долить дистилированную воду, размешивая электролит стеклянной палочкой. После работы измеряем плотность.
  • При нормальном уровне высокая плотность. Сливаем электролит, добавляем дистилированную воду, заливаем до уровня.

Важно! плотность электролита — его главная характеристика. От поддержания этого параметра в норме зависит вся работа АКБ.

При проведении обслуживания аккумулятора можно слить весь электролит в стеклянную или эмалированную емкость, размешать и проверить плотность. Нормальный электролит разлить назад в банки, при нехватке долить свежим электролитом с соответствующей плотностью. Доливка должна производиться во все банки равномерно, чтобы количество свежей серной кислоты было во всех банках одинаковой.

Эксплуатация после обслуживания

После вскрытия необслуживаемый аккумулятор теряет свои герметичные свойства. Такой лучше не использовать, если конструкция переворачивается или стоит в салоне автомобиля.

Любое вмешательство в крышку-лабиринт приведет к потере свойств улавливания и конденсирования паров дистиллированной воды. Ремонт превращает необслуживаемую батарею в обслуживаемую. Заглядывать в аккумулятор придется почаще.

Завершить обслуживание аккумулятора нужно зарядкой. Его разряжают, подключив несколько энергопотребителей, а после заряжают. малыми токами. После двух-трех циклов зарядки батарею желательно проверить нагрузочной вилкой. Если емкость аккумулятора резко упала, следует принять решение о его замене.

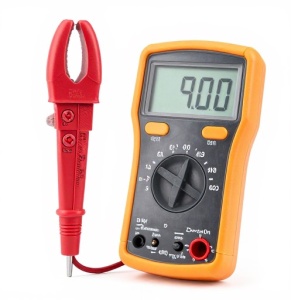

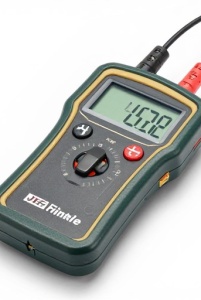

Как проверить заряд аккумулятора мультиметром?


Для проверки напряжения на выводах аккумулятора нужен вольтметр. Однако вместо этих специализированных приборов проще использовать универсальные измерительные устройства — мультиметры. Кроме напряжения, они измеряют ток и сопротивление. В зависимости от способа индикации эти приборы делятся на две категории — цифровые и стрелочные. Если есть выбор, лучше купить цифровой мультиметр. Он проще и удобней в обращении.

Бортовые компьютеры современных авто также оснащены вольтметрами, которые отображают напряжение на клеммах батареи. Однако они подключены не напрямую к клеммам. Поэтому, из-за сопротивления контактов и проводки, показания бортового компьютера могут отличаться от напряжения на аккумуляторное батарее. На заведенном двигателе вольтметр на приборной панели показывает завышенное напряжение. Если мотор заглушить, прибор выдаст заниженные показатели.

Показания нужно снимать при заведенном и заглушенном моторе. В первом случае получится проверить состояние АКБ и проводки, во втором — только аккумулятора.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

  1. Плохой контакт.
  2. Поломка генератора.
  3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Диагностика аккумулятора мультиметром при заглушенном моторе

В этом состоянии нормальные показатели напряжения на АКБ составляют 12,5-13 вольт. Более низкие показания прибора говорят о разряде.

Показания вольтметра под нагрузкой>12,7 В12,5 В12,3 В12,1 В<11,9 В
Процент заряда100%75%50%25%0%

Измерения проводятся при отключенных энергопотребителях после стоянки в течение часа или более. Иначе показания могут быть завышены.

Полезно проверить и записать показатели до и после длительной стоянки. Так вы узнаете скорость саморазряда батареи.

Использование мультиметра для проверки

Этот прибор востребован не только среди автомобилистов. Он применяется в любой сфере, связанной с электрическими измерениями, в том числе с его помощью можно проверить работоспособность аккумулятора. Многофункциональность подобного инструмента объясняется тем, что в нём объединены одновременно вольт- и омметр, амперметр. Компактный аппарат не занимает много места в машине и постоянно готов к проведению необходимых измерений. Запаса батареи хватает на большой срок, если не забывать отключать её во время перерыва в работе.

Подбирая помощника для ремонта автомобильной электропроводки в домашних условиях, надо учесть такие характеристики:

  • Измерение постоянного напряжения производится в диапазоне от 0 до 200 мВ, 2 В, 20 В, 200 В, 1 тыс. В, а переменного — от 0 до 200 В, 750 В.
  • Параметры тестирования сопротивления колеблются от 0 до 200 Ом.
  • Разбег постоянного тока в большинстве моделей составляет 2, 20, 200 мА.

Рекомендуем: Очистка аккумулятора десульфататором по схеме 555

Эти основные параметры могут быть дополнены различными значениями и функциями в зависимости от модели устройства.

Измерение напряжения аккумулятора

Это важнейший параметр пригодности батареи к работе. Многие водители производят тестирование именно этого показателя в первую очередь Это делается при работающем двигателе. Если на шкале прибора отображаются значения от 13,5 до 14 В, то с этой характеристикой всё в порядке. Повышенные цифры скажут о низком уровне зарядки и подаче с генератора большего количества энергии для поддержания рабочего режима. Этот случай часто встречается в зимнее время, когда неисправная батарея садится в ноль.
Не стоит опасаться краткосрочного превышения стандартных данных. В технически исправном автомобиле уровень стабилизируется в течение 10 минут. Если за указанный период восстановление показателей не произошло, надо обратить внимание на исправность регулятора напряжения или состояние его контактов. В случае окисления их нужно зачистить. Если произошло уменьшение потенциала ниже 13 вольт, стоит задуматься о замене АКБ, так как это показатель неисправности элемента.

Если производить измерения на неработающем авто, следует обратить внимание на такие нюансы:

  • Пониженное менее 12 вольт напряжение не пустит двигатель, особенно в холода при загустевшем масле. Коленвал не провернётся из-за недостаточного усилия в подобной обстановке. Нормальным уровнем считается показатель не слабее 13 В.
  • Все замеры нужно делать перед началом движения, а не сразу по его окончании.
  • Больший заряд поддержит работоспособность батареи более длительный период. При пониженном уровне она быстрее сядет. Поэтому новая АКБ или в близком к этому состоянии сохраняет свою работоспособность дольше.

Заряд и ёмкость батареи

Чтобы проверить аккумулятор автомобиля этим способом, нужен анализ данных мультиметра. Замеры следует проводить через 5 часов после подзарядки или отключения батареи от машины. Данные в этом случае будут более точными. От температуры окружающего воздуха они не зависят.

Рассматривая подобные замеры, следует отметить такие закономерности:

  • Показатели разности потенциала в 12,8 В говорят о полностью заряженном состоянии батареи. Большое превышение намекает на серьёзные неисправности.
  • На 75-процентный остаток указывает цифра 12,6 В.
  • За половину принимается маркировка 12,2.
  • 12 вольт скажет о четверти ресурса.
  • Всё, что меньше последнего значения, говорит о минимальном запасе.

Информация о ёмкости не менее важна, чем заряд. Протестировать его можно следующим способом:

  • Батарея должна быть полностью готова к работе.
  • Подать нагрузку на элемент питания. Можно соединить последовательно несколько осветительных приборов.
  • Слабое свечение при напряжении 12,4 вольта гарантирует неполадки с запуском двигателя зимой.
  • Уменьшение данных ниже 12 В требует замены АКБ.

Подобная проверка аккумулятора автомобиля предоставляет возможность избежать проблем во время старта и движения, а также продлить эксплуатацию изделия.

Кроме того, протестировать ёмкость можно, проверив контрольный заряд:

  • Батарея должна быть целиком заполненной.
  • Включить её на глубокую нагрузку согласно паспорту.
  • В цепь подсоединить прибор.
  • Произвести замер времени, которое понадобится, чтобы сила тока снизилась наполовину.
  • Если оно совпало с заявленным заводом-изготовителем, то аккумулятор исправен.

Рекомендуем: Аккумулятор Титан для машины и устройство автомобильной АКБ

Замер утечки тока

Для любого, даже абсолютно нового, автомобиля это неизбежное явление. Оно объясняется минимальным потреблением электричества некоторыми потребителями даже при выключенном двигателе. В справочниках можно найти цифры от 10 до 80 мА в зависимости от устройства. Если эти данные больше, то можно говорить о неисправности машины. Идеальным значением считается 60 мА. Более негативно сказывается на состоянии аппаратуры отсутствие ежедневной подзарядки из-за перерывов в эксплуатации.

Прежде чем приступить к получению информации, нужно приготовить транспортное средство к тестированию:

  • Обесточить салонное освещение, магнитолу и прочих потребителей.
  • Вынуть ключи из замка зажигания.
  • Проверить полученную информацию. Превышение показателей более 60 мА даёт повод к поиску цепи, на которую перепадает максимальный расход питания. Это можно сделать методом исключения, снимая по очереди блоки предохранителей.

Эта предварительная процедура позволит получить более точную информацию как о состоянии аккумулятора, так и о цепях электроснабжения.

Порядок проверки утечки таков:

  • Установить диапазон измерений на 10 А или 20 А.
  • Отсоединить минус батареи.
  • Подключить на это место щуп прибора.
  • Второй подвести к снятому проводу.
  • Результат покажет индикаторное табло или стрелка.

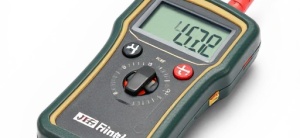

Как проверить аккумулятор нагрузочной вилкой?


Это самый точный метод, позволяющий определить степень заряда и способность аккумулятора работать при полной нагрузке. Его используют профессиональные автоэлектрики в сервисных центрах.

Нагрузочная вилка — прибор, объединяющий вольтметр и нагрузочное сопротивление. Продвинутые версии устройства оснащены еще и амперметром, который позволяет оценить ток нагрузки. Вилка работает в двух режимах:

  1. измерение напряжения батареи;
  2. имитация работы стартера.

Перед началом проверки следует включить режим вольтметра на нагрузочной вилке и подключить ее к аккумулятору. Если прибор показывает менее 12,7 вольта, АКБ нужно зарядить.

Показания вольтметра под нагрузкой>10,2 В9,6 В9,0 В8,4 В<7,8 В
Процент заряда100%75%50%25%0%

Проверять нагрузочной вилкой можно лишь полностью заряженную батарею!

Кроме напряжения, в обслуживаемом аккумуляторе необходимо проверить электролит. Он должен иметь уровень на 10-15 мм ниже заливного отверстия и плотность 1,27 г/см3 при 25 градусах Цельсия. В северных регионах плотность электролита может быть увеличена до 1,29 г/см3.

Для проверки используется специальный прибор — ареометр. Это стеклянная емкость с поплавком внутри. На поплавке обозначена шкала, по которой можно определить плотность жидкости, в которую он погружен.

Перед измерением плотности электролита необходимо проверить уровень и, при необходимости, долить в банки дистиллированную воду. После доливки АКБ нужно зарядить.

Диагностика выполняется следующим образом:

  1. подключить нагрузочную вилку;
  2. включить нагрузочное сопротивление на 5 секунд;
  3. переключить вилку в режим вольтметра.

Напряжение на контактах аккумулятора на пятой секунде работы нагрузочного сопротивления говорит об уровне работоспособности батарей.

Частое применение нагрузочной вилки ускоряет износ аккумулятора. Поэтому при регулярной проверке лучше пользоваться мультиметром или индикатором.

Проверка аккумулятора нагрузочным устройством (разрядным устройством)

Как правило такой тест применяется только в сервисных (гарантийных) целях и служит он для измерения остаточной емкости аккумулятора. По своему назначению автомобильный аккумулятор — стартерный, т.е. его задача выдать максимальный ток в самое короткое время — ССА (А). Этот параметр мы измерим тестером пускового тока. Второй важный параметр — это резервная емкость аккумулятора. Т.е. это емкость аккумулятора в минутах при условии выхода из строя генератора. Такая емкость отражает примерное время работы автомобиля при неисправном оборудовании. И последний показатель — это электрическая емкость в А*ч. Например 60- 70 А*ч.


Последние 2 параметра можно измерить нагрузочным устройством стабилизированного тока. Нагрузочное устройство аккумуляторов проводит разряд аккумулятора. Зная время разрядки и силу тока, измеряется емкость в А*ч или резервная емкость в минутах. Такое тестирование полностью снимает неопределенность состояния аккумулятора. Если аккумулятор имеет маленькую емкость то и ток холодной прокрутки будет очень низкий.

Почему нельзя измерить емкость лампочкой? Ответ прост — по мере разряда аккумулятора будет снижаться и напряжение и ток, проходящий через лампочку — лампочка светит все слабее и слабее. Такой разряд не дает никакой полезной информации о емкости аккумулятора — это просто трата времени.

Описанные выше методы проверки аккумуляторов справедливы не только для проверки автомобильных аккумуляторов, но и аккумуляторов в источниках бесперебойного питания, тяговых аккумуляторах в погрузчиках и других применениях. Для каждого такого применения есть специализированное оборудование.

Решения по теме публикации

RBA15

Электронная нагрузочная вилка Ring RBA15

12В, нагрузочный ток 125А, цифровой экран5 690

RBA50

Тестер аккумуляторных батарей Ring RBA50

Тестер АКБ 12В до 1700ССА8 300

MDX-545P

Тестер аккумуляторных батарей MDX-545P Midtronics

Тестер АКБ 6/12 и системы зарядки 12В, до 1200ССА83 712

BSL-12/20

Разрядное устройство аккумуляторных батарей 12В 20А «CONBAT», BSL-12/20 (Госреестр)

Тестер емкости АКБ напряжением 0-20В, ток 0-20А31 663

Как проверить зарядным устройством?

Автомобильное зарядное устройство, оснащенное цифровым или аналоговым вольтметром предназначено для зарядки и диагностики аккумуляторной батареи.

Для этого нужно отключить прибор от розетки и подключить к аккумулятору. Степень заряда аккумулятора определяется, исходя из напряжения на его выводах.

Зарядные устройства с цифровой шкалой не нужно отключать от сети. Они имеют специальную кнопку проверки уровня заряда. Вам остается лишь нажать ее и считать показания прибора.

Вывод

Для регулярной приблизительной оценки степени заряда аккумулятора достаточно посмотреть в окошко индикатора на его крышки. Если же устройство не оснащено индикатором или вы хотите больше узнать о состоянии АКБ, стоит воспользоваться мультиметром. Он поможет оценить работоспособность аккумулятора, проводки и генератора автомобиля.

Нагрузочную вилку можно использовать лишь изредка, когда требуется убедиться, что батарея способна выдать ток, достаточный для работы стартера. В остальных случаях достаточно проверить плотность и замерить напряжение на выводах батареи.
