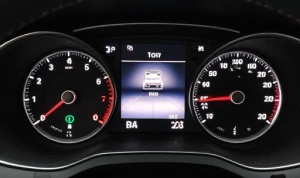

Раньше круиз-контроль и ограничитель скорости на Lada Granta Luxe устанавливался с завода, однако с лета 2020 года эту опцию исключили из этой комплектаций. С сентября 2020 года начали продажи обновленного семейства Lada Granta, но эта опция на рестайлинговой модели не появилась. А вы знали, что круиз-контроль и ограничитель скорости на новую Гранту можно установить своими руками?
Два условия для успешной работы круиз-контроля
:
- Круиз-контроль и ограничитель скорости работает только на определенных версия ЭБУ. Проверено на 11186-1411020-47 I445GBT2 (ЭБУ находится за бардачком).
- По отзывам владельцев, АвтоВАЗ ввёл в комбинации приборов запоминание типа подрулевых переключателей. Это значит, что если в машине уже установлен трёхкнопочный переключатель, то 6-кнопочный она уже не примет, необходим сброс конфигурации приборной панели (выполняется ДСТ-14 или платным Opendiag). В комплектации Standart в переключателе нет кнопок, и панель находится в состоянии ожидания переключателя, поэтому после замены переключателя круиз-контроль и ограничитель скорости будет работать (на других комплектациях потребуется активация функции).
По отзывам владельцев, изменить конфигурацию приборной панели новой Гранты можно программой MDFlasher (она платная), подключившись через разъём OBD сканматиком:
Потребуется
:
- подрулевый переключатель (артикул 1119-3709340-20)

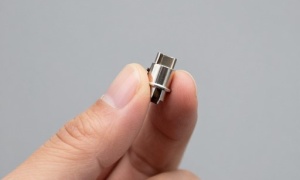

- разъём подрулевого переключателя (артикул AMP 174922-1)
- клеммы в разъём приборной панели (артикул АМР 963715-1)
Как устроен круиз-контроль
Это устройство отслеживает скорость автомобиля и в зависимости от нее регулирует подачу топлива. Для оценки скорости чаще всего используют сигналы с датчиков АБС, это позволяет избежать ненужного усложнения системы. При включении КК его управляющий блок запоминает количество импульсов датчика АБС за единицу времени. Если количество импульсов увеличилось, он снижает подачу топлива, если уменьшилось, то увеличивает. Если круиз-контроль согласован с АКПП, то передачи переключаются в зависимости от нагрузки. На механической коробке эту работу приходится выполнять водителю. В большинстве случаев управление подачей топлива происходит с помощью сервопривода или мотора с редуктором, которые регулируют положение дроссельной заслонки.
Подключение круиз-контроля Drivenge
Подключаем круиз-контроль стандартными разъемами в разрыв педали газа разъем педали акселератора. Остается еще четыре провода, которые подключаем:
- красный (плюс, от +10 до 18 В) -> к замку зажигания (30 контакт – от АКБ, 15 контакт – после зажигания);
- черный (масса) -> любой болт на кузове;
- желтый (датчик скорости) -> к ЭУР (серый, второй справа на колодке);
- коричневый (датчик педали тормоза) -> на красно-синий (Калина 2) или сине-бордовый (Гранта).
Для МКПП следует подключить еще зеленый провод к датчику педали сцепления, для АКПП оставляем его не подключенным.
В дополнении к круиз-контролю появляется возможность выбирать режим работы педали-бустер:
- «Эконом» – чувствительность педали газа уменьшается, расход топлива уменьшается.
- «Динамика» – появляется субъективное ощущение возросшей динамики автомобиля и несколько уменьшается эффект задержки отклика на педаль газа.
- «Спорт» – дает максимальную чувствительность педали газа. Он аналогичен режиму «Динамика», но имеет более крутую характеристику.
Читать дальше: Диски r20 bmw f10
Кстати, от дополнительного рычага на рулевой колонке можно избавиться, совместив его с штатным подрулевым переключателем. Напомним, автомобили Лада Калина 2 и Гранта объединяет не только установка круиз-контроля, но и другие доработки. Например, между этими моделями можно легко обменяться бамперами. А вы готовы установить круиз-контроль на свой автомобиль Лада?
Модель: Drivenge Лада Калина МТ
Наличие: В наличии
Характеристики
Преимущества и недостатки системы
Преимущества этого устройства очевидны – снижение нагрузки на водителя. Это особенно важно вовремя дальних поездок по трассе, продолжительность которых больше одного часа. Нога водителя не устает, ведь блок управления автоматически увеличивает или уменьшает подачу топлива, благодаря чему скорость не изменяется. Однако, это устройство не лишено недостатков. Любой сбой в его работе может привести к аварии, ведь он самостоятельно регулирует подачу топлива в двигатель. Еще один недостаток – это устройство расслабляет водителя, из-за чего его концентрация снижается. Это тоже может привести к аварии.
Можно ли сделать круиз самостоятельно
При самостоятельном изготовлении КК возникают следующие вопросы:
- где брать схему, которую не нужно переделывать под свой автомобиль;
- где достать сервопривод с подходящими характеристиками;
- как обеспечить общую надежность системы;
- как избежать ошибок, которые могут привести к трагедии.
В интернете выложено большое количество различных схем, взятых с серийных автомобилей конца прошлого века. Найти детали для них проблематично, потому что их уже не выпускают. Если же использовать современные схемы с микроконтроллерами, то никто не знает, как поведет себя такая схема во время какого-то сбоя. Возможно, сбросит обороты двигателя до холостых, а может, резко поднимет до максимума. Если это произойдет на крутом повороте, трагедии не избежать. Еще одна проблема – сервопривод, шаг которого составляет десятые доли миллиметра. Это позволит плавно регулировать скорость автомобиля и избежать рывков.

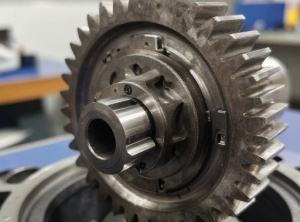

Многие самодельщики предлагают использовать для этого двигатель и редуктор от дворников, однако, такой вариант не слишком хорош из-за высокой инерционности и сложностей с регулировкой. Если же использовать привод электронной педали газа с разбитой иномарки, то почему бы не взять оттуда и управляющий блок? Установка такого привода на автомобиль с тросиком газа потребует установки и подключения сервопривода к дроссельной заслонке. Все это позволяет сделать вывод – круиз-контроль можно сделать самостоятельно, если вы хорошо разбираетесь в электронике, имеете доступ к элементной базе и можете самостоятельно провести серьезную переделку автомобиля.
Круиз-контроль Лада Гранта Jet-cruise | Realdevice
Круиз-контроль Лада Гранта Jet-Cruise
Подключение круиз контроля Jet-Cruise осуществляется без вмешательства в проводку автомобиля.
Быстрая установка / снятие устройства.
Устанавливается на автомобили с АКПП / МКПП.
Управление круиз-контролем Jet-Cruise осуществляется с помощью радио брелка.
На круиз-контроль Jet-Cruise распространяется 1 год гарантии.
Все круиз-контроли Jet-Cruise Сертифицированы.
Хотите повысить уровень комфорта в вашем автомобиле? Не зависимо, от длительности поездок, круз-контроль станет отличным помощником. Вы экономите не только свои силы, за счет отсутствия постоянных разгонов и торможений на 10-15% снизится расход топлива, а также износ других узлов авто.
Круиз-контроль подойдет не только водителям со стажем, желающим в пути как можно меньше выполнять лишних движений, уделяя больше времени дороге, но и начинающим автовладельцам, у которых в приоритете активное передвижение.
Для этих целей в круиз-контролях Jet-cruise реализована функция педаль-бустера. Изменить настройки, вы можете самостоятельно выбрать из трех установленных режимов.
Режим «Эконом» — используйте для участков пути, где не требуется разгон (парковка, движение задним ходом, во время гололеда, при движении в пробках.
Режим «Динамик» — оптимален для активной езды в городском цикле.
Режим «Спорт» — рекомендуем использовать при движениях по трассам.
Круиз контроли Jet-Cruise LADA Granta создан специально для модели Гранта MT/АТ. Комплект состоит из всего необходимого и не требует дополнительных материалов. Подключение происходит через штекер электронной педали газа и подключением в разъем OBD2.
Идеально подходит для автомобилей на гарантии. Полное отсутствие следов круиз-контроля.
Самостоятельная установка, в среднем занимает 15-20 минут.
Видео обзор установки круиз контроля Jet-Cruise.
Функции круиз-контроля Джет-круиз для модели LADA Granta :
- Автоматическое поддержание заданной скорости в режиме круиз-контроля.
- Изменение заданной скорости кнопками или с помощью педали газа.
- Восстановление последней заданной скорости.
- Автоматическое отключение круиз-контроля при нажатии педали тормоза или сцепления.
- Включение и отключение, изменение режима педаль-бустера.
- Выбор одного из трех режимов работы педаль-бустера.
- Адаптация для автоматической или механической КПП.
Комплектация круиз-контроля Jet-Cruise для Гранты :

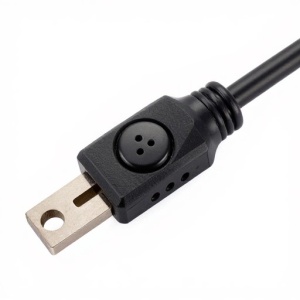

- Основной блок управления круиз контроля
- Под рулевой контроллер управления круизом и бустером
- Радио брелок для управления и настройкой
- Сигнальный светодиод
- Комплект штекеров для сборки и подключения
- Руководство по эксплуатации с гарантийным талоном
Инструкцию по установке Jet-Cruise можно скачать поССЫЛКЕ.Вы всегда можете купить круиз контроль Jet-Cruise в нашем магазине, с доставкой по РФ, по низкой цене.
realdevice.ru
Сколько стоит круиз система и её монтаж
Стоимость недорогих моделей круиз-контроля, обеспечивающих минимальное количество функций (поддержание и плавная регулировка скорости) начинается от 10 тысяч рублей. В комплект поставки входят управляющий блок и сервопривод. Более дорогие модели, стоимость которых достигает 30 тысяч рублей, оснащены LCD дисплеем, который отображает режим работы КК и основные параметры автомобиля, а также способны к самообучению. Нередко такие блоки оснащают не вакуумным, а полностью электрическим сервоприводом, который не требует вмешательства в работу вакуумного усилителя тормозов, поэтому его установка в несколько раз проще.
Во время выбора модели круиз-контроля учитывайте, что все официально ввезенные в РФ или произведенные внутри страны электронные блоки обязательно имеют следующие документы:
- паспорт на русском языке, в котором подробно описаны характеристики, устройство и установка;
- сертификат соответствия, выданный федеральным агентством по метрологии и техническому регулированию.
Если вы приобрели установочный комплект не для вашего автомобиля, придется отдельно купить или сделать самостоятельно проводку с соответствующими разъемами. Стоимость установки составляет 2-5 тысяч рублей и занимает 1-2 часа. В установку также входит полная настройка круиз-контроля и проверка его работы. Если КК устанавливают на автомобиль с механическим приводом инжектора, ТНВД или карбюратора, необходимо купить датчик электронной педали газа. Это позволит отключать круиз-контроль нажатием на педали тормоза или газа, что повышает безопасность управления автомобилем.
Подключение
Порядок действий
:
- Снять щиток приборов
- Подключить новый подрулевой переключатель к приборной панели (зелёный -> 23 пину панели, красный -> 24, жёлтый -> 10, чёрный -> «масса»)
- Первый запуск приборной панели сделайте с тестом (нажать на кнопку сброса суточного пробега и включить зажигание), должны загореться индикаторы круиз-контроля и ограничителя скорости.
Результат этой простой доработки на видео:
А у вас получилось активировать штатный круиз-контроль на новой Гранте? Напишите в комментариях, на какой версия прошивки приборной панели и ЭБУ вам удалось это сделать. Кстати, активировать круиз-контроль можно удаленно — услуга по активации круиз-контроля на Lada Granta FL
Как самостоятельно установить круиз-контроль на автомобиль
Для самостоятельной установки КК вам понадобятся:

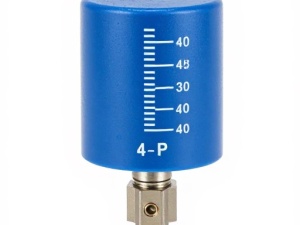

- установочный комплект круиз-контроля;
- электрическая схема вашего автомобиля;
- проводка для КК соответствующая вашему автомобилю или подходящие разъемы и монтажный провод;
- датчик электронной педали газа (только для автомобилей с механическим управлением дроссельной заслонкой);
- тройник и шланг, диаметр которых равен диаметру шланга вакуумного усилителя тормозов (только для КК с вакуумным сервоприводом);
- предохранитель, ток которого на 50 процентов больше, чем указан в паспорте блока управления КК;
- тестер;
- дрель;
- набор ключей;
- набор отверток разной длины и толщины;
- различные гайки и болты для крепления сервопривода и управляющего блока;
- изолента;
- умение читать схемы, соединять провода, выполнять сложные слесарные работы.
С помощью схемы найдите провод, передающий сигналы датчика АБС. Если на вашем автомобиле его нет, то провод, передающий сигналы электронного спидометра. Если и его нет, то провод тахометра, датчика положения коленчатого вала, распределительного вала или управления электронным зажиганием. С этого провода на контроллер КК будут поступать данные о скорости движения автомобиля или работе двигателя, по которым он и определит, необходимо добавить или уменьшить подачу топлива.
После этого найдите провод, подключенный к датчику тормозов, включающему стоп-сигналы. С этого провода контроллер КК будет получать сигнал, отключающий его работу. Затем найдите провод от датчика электронной педали газа. Если у вас механическая педаль, то подключите к ней датчик. Найдите провод, подающий сигнал включения зажигания на контроллер инжектора, электронное зажигание или топливный клапан дизельного двигателя. К этому проводу необходимо подключить блок управления КК. Для подключения сервопривода найдите провод генератора или питания катушек зажигания.
Найдите на передней панели место для установки кнопок и индикатора КК. В подкапотном пространстве найдите место для установки сервопривода. Расстояние от него до дроссельной заслонки не должно превышать 2/3 длины его тросика. Найдите место для установки управляющего блока. Желательно его ставить в салоне под передней панелью.
- Отключите аккумулятор.
- Закрепите сервопривод и управляющий блок. Если у вас есть штатная проводка, то проложите ее так, чтобы провода не болтались и подключите к соответствующему разъему и подключите предохранитель. Если штатной проводки нет, соберите ее, ориентируясь на схему автомобиля и распиновку контактов управляющего блока, а также подключите разъем к штатной проводке. Установите предохранитель.
- Подключите проводку к блоку управления КК и сервоприводу.
- После этого обязательно проверьте, все ли вы подключили правильно.
- Если все нормально, заводите двигатель, разгоняйте автомобиль и проверяйте работу круиз-контроля.
Внимание
Учитывайте следующее – самостоятельное подключение блока управления КК к любому типу АКПП требует глубоких познаний и опыта. Если вы умеете это делать, то описание вам не нужно. Если не умеете, то не пытайтесь подключать. Результатом будет испорченный блок управления или АКПП.
Круиз-контроль DRIVENGE Лада Ларгус
Круиз контроль DRIVENGE Лада Ларгус Механика (с 2014 года)
Круиз контроль укомплектован полноценным подрулевым переключателем!!!
На круиз-контроль Drivenge Лада Ларгус МТ гарантия 3 года.
Все модели круиз-контролей DRIVENGE Сертифицированы.
Оформите заказ на сайте и получите БЕСПЛАТНУЮ ДОСТАВКУ + СКИДКУ на навигатор NAVITEL!
Круиз контроль существенно повышает уровень комфорта в автомобиле, каждый водитель может вспомнить не одну ситуацию, когда от постоянного нажатия на педаль, затекала нога, от постоянно неизменного положения, начинали болеть спина, шея.
Одним из факторов установки круиз-контроля является экономичность. Управляя педалью газа самостоятельно, автомобиль гораздо чаще находиться в режиме разгон-качение, это может повышать расход топлива до 10-15%.
Еще одним преимуществом данного круиз-контроля, является наличие функции педаль-бустера. Данная программная функция, позволяет задавать один из трех предустановленных режимов.
Режим «Эконом» — слабый отклик на педаль газа, максимальная экономия топлива.
Режим «Драйв» — идентичен заводскому режиму, возможно чуть более экономичен.
Режим «Спорт» — максимально быстрый отклик на педаль газа, при незначительно увеличенном расходе топлива, автомобиль становиться гораздо резвее.
Управление устройством аналогично штатным круизам. Включение производится с помощью одной кнопки, выключение педалью тормоза или повторным нажатием кнопки.
Круиз контроль модель Drivenge Лада Ларгус МТ создан специально для данной модели c механической КПП.
Не важно какой ЭБУ и разъем педали газа у Лады Ларгус. Для каждого блока, устройстово укомплектованно таким образом, что вмешательства в электронику и программную часть блоков управления автомобиля не потребуется.
К устройству прилагается подробная инструкции.
Установку устройства можно произвести самостоятельно, не имея серьезных знаний в электронике.
Видео обзор установки круиз контроля DRIVENGE.
Функциональные возможности:
- Включение круиз-контроля на текущую или на последнюю заданную скорость.
- Автоматическое поддержание заданной скорости в режиме круиз-контроля.
- Изменение заданной скорости кнопками с шагом 1 км/ч или с помощью педали газа.
- Восстановление последней заданной скорости.
- Автоматическое отключение круиз-контроля при нажатии педали тормоза или сцепления.
- Включение и отключение режима педаль-бустера.
- Выбор одного из трех режимов работы педаль-бустера.
- Поддержание повышенных (заданных) оборотов холостого хода.
- Подключение к компьютеру для обновления внутренней микропрограммы.
- Сохранение всех параметров последних использованных значений (скорость, режимы и т.д.) в энергонезависимой памяти.
- Возобновление после включения питания того режима работы, при котором питание было отключено.
Комплектация:
- Основной блок управления круиз контроля
- Под рулевой контроллер управления круизом и бустером
- Жгут проводов для подключения к проводке автомобиля
- Светодиод в держателе с проводом + корпус разъема
- Клипсы для подключения к проводке автомобиля без разрыва проводов
- Пластиковые хомуты для крепления проводов
- Тканевая изолента для обмотки жгутов и проводов
- Руководство по эксплуатации с гарантийным талоном
