ваз 2109 замок багажника настройка

замена и регулировка замка крышки багажника автомобили ваз 2108, ваз 2109

1. Откройте на автомобилие ваз 2108, ваз 2109 крышку багажника и с помощью отвертки выньте десять пистонов крепления обивки.
Так расположены пистоны крепления обивки крышки багажника.

2. Снимите обивку крышки багажника.

3. Отверните две гайки крепления и выньте замок из крышки багажника. Обратите внимание — под левой гайкой закреплены два провода «массы». Установите замок крышки багажника в порядке, обратном снятию. После установки отрегулируйте замок с помощью фиксатора.

4. Если при закрытии двери крышки багажника защелка замка не попадает в отверстие фиксатора (слышится удар, а дверь крышки багажника закрывается с большим усилием), ослабьте затяжку двух болтов крепления и сместите фиксатор в нужном направлении. После этого затяните болты крепления фиксатора.

5. Если дверь крышки багажника в закрытом положении имеет вертикальный люфт или закрывается с большим усилием, отрегулируйте фиксатор по высоте. Для этого отверните два болта крепления и снимите фиксатор.

6. Снимите регулировочные пластины, если есть люфт, или добавьте их, если замок крышки багажника закрывается с большим усилием. Установите фиксатор и проверьте легкость закрытия двери крышки багажника.

источник

Процесс установки замка на ВАЗ 2109

Вот тут начинается самое интересное – или я везунчик, или же другим счастья перепало меньше, но оказалось, что замок с Калины идеально становится на кронштейн, который уже прикручен к ляде под мотор заднего дворника. Правда, пришлось немного лепестки выгнуть и рассверлить дырки (со стороны багажника). Нашел фото замка Калины, пунктиром показал лишние части – их обрезать при помощи болгарки или ножовки.

Недостаток кронштейна такого я ощутил сразу же – соединение немного хлипкое, поэтому замок может сместиться и в итоге не закроется багажник девятки. Чтобы сделать крепче стыковку, нужен капитальный уголок. Вот во время поиска и попалась мне пластина с перфорацией. Из нее сделал уголок, вырезал отверстие под рычажок замка (который открывает багажник). На фото вы можете увидеть этот уголок. Его устанавливаете на ляду и крепите к нему замок. Жесткость достаточная, поэтому дверца не откроется на ходу.

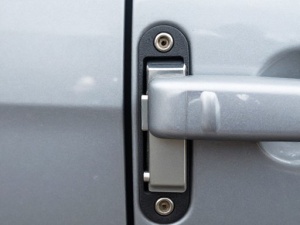

Впрочем, даже в случае использования первого кронштейна, вероятность открывания багажника крайне низкая. А теперь об ответной части. На фото вы можете видеть, что она прикручена теми же болтами, что и родная, в те же отверстия. Одно но – пришлось слегка приподнять, для этого использовал две шайбы, устанавливаемые под гайки крышки ГБЦ классики. Они красиво становятся, большая площадь опоры, петля в итоге не двигается в стороны.

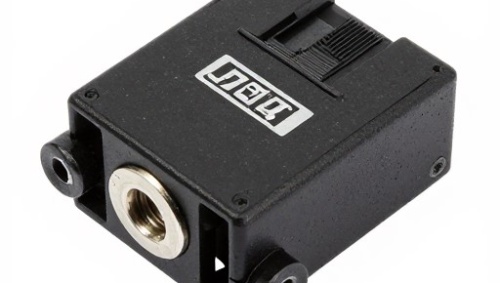

Для реализации электропривода открывания замка Калины на ВАЗ 2109 был выбран мотор-редуктор с двумя проводами. С пятью брать смысла нет – нет необходимости в концевике. Проверьте, как работает привод – шток находится в среднем положении, при подключении к питанию (минус на синий, плюс на зеленый) происходит втягивание, при обратной полярности – вытягивание. Поэтому пляшите именно от этих параметров, для меня удобнее оказалось использовать режим втягивания, так как мне он кажется наиболее подходящим.

То ли сейчас все начали активно ремонтировать свои машины, а заодно и дома, но не нашел провода с сечением около 0,75 кв. мм. Ну максимум полтора! Нет нигде, есть желто-зеленый (для заземления), да и тот 2,5 кв. мм. Поэтому выбор пал на двужильный, сечение каждой жилы 0,5 кв. мм. Такие обычно китайцы в своих магнитофонах бытовых применяют. Прикрутил к планке мотор-редуктор и установил на дверцу багажника. На рычажок замка прикрутил, если честно, не знаю, как ее правильно назвать. Пусть будет это переходник, которым соединяются тяги замка и спица привода. Наверное, так и будет правильно, а если нет, то поправьте меня. На фото они слева в пакетике лежат.

Читать дальше: Сумма транспортного налога 2018

Вот такие дыры появились после того, как убрал все «лишнее»

И теперь осталось дело за малым – кинуть провода в такой последовательности: прикуриватель – кнопка – вывод (зеленый) моторчика. Синий, как вы понимаете, нужно прикрутить к массе, благо болтов и гаек там полно. И самое смешное — я ведь убрал дворник и у меня уже до подрулевых переключателей как минимум три провода лежит! Прозваниваю — выбор падает на белый с голубой полоской, его и использую в качестве питающего. А купленный провод пригодится для чего-нибудь другого. Вот и все, пробуете, оцениваете, при необходимости ослабляете крепление и смещаете в нужную сторону корпус замка. А теперь один маленький «бонус». На замке багажника Калины есть концевой выключатель, а его я планирую использовать для включения подсветки багажника. Думаю, синяя светодиодная лента окажется в самый раз.

А чтобы сделать все, как положено, то придется использовать эту схему с реле. Вероятность повреждения кнопки сводится к нулю. И настало время итог подвести, сосчитать затраты:

1. Замок Калина седан — 450 рублей.
2. Ответная часть — 135 р.
3. Электропривод — 170 р.
4. Кнопка — 60 р.
5. Провод — 50 р.
6. Планка — 33 р.
7. Всего — 898 рублей.

Целесообразно? Мне кажется, что да, ведь за три года поменял не меньше шести замков! Так же как и целесообразно установить ГБО, чтобы экономить на топливе. Каждый замок в среднем 400 р стоит (когда-то они были по 350, а потом пошло подорожание). Поэтому лучше сделать раз и надолго. И если вы попали сюда, то явно столкнулись с подобной проблемой. Ее можно решить, делайте это, не бойтесь, хуже не сделаете. Отписывайтесь в комментариях, делитесь своим опытом. Возможно, кто-то пробовал замок Гранты? В чем преимущества?

Сегодня установил замок багажника от Гранты. Плюсы:
— встроенный электропривод — встроенный концевик — возможность открытия как с кнопки, так и с брелка сигнализацииМинусы:— не встанет с задним дворником (у меня его с завода не было) — отсуствует возможность открыть замок ключом снаружи
Так как я давно хотел заварить замок на этой машине, да и заводская заглушка мне не нравилась, а тут еще и крышка багажника сгнила, то решил поменять и замок.

Использовал замок и ответку от ГРАНТЫ. Замок от комплектации НОРМА (в стандарте нету электропривода, хотя корпус такой же).

Читать дальше: Не регулируется винт качества

А вот фотографии «антивандальной крышки» стандартного замка. Т.к. отверстие от дворника с завода было закрыто резиновой заглушкой с номером 2101-…, то для защиты от шаловливых рук, которые могли проникнуть через эту резинку, с завода прикручивали такой кожух.

Кому интересно прочитать про замок от гранты подробнее — www.lada-samara.com/viewtopic.php?f=13&t=4871

Price tag: 600 ₽ Mileage: 188500 km

Замена и регулировка замка багажника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Хотите научиться правильно заменять замок крышки багажника? Если да! То в таком случае мы специально для вас подготовили статью, прочтя которую вы сможете с легкостью заменить замок багажника на автомобилях семейства «Самара». Длительность замены замка багажника у вас составит в районе 10-15 минут, а если же эту работу вы делаете не впервые, тогда и за 3-5 минут управитесь. Весь ход работы будет в фотографиях, благодаря чему вам будет все очень понятно.

Краткое содержание:

Замена и регулировка замка багажника

Работа ведется в следующем порядке:

1. Снимается обшивка.
2. Замените опорный механизм. При поломке опорного зуба замка. Замените не только личинку, но и новый корпус. В целом эта работа не отличается от той, что нужно проделать для ремонта замка двери.
3. Регулировка проводится при помощи нижнего фиксатора. Выкрутите гайки и снимите шайбы. Сборка и разборка фиксатора поможет вам настроить замок. Действовать в этом случае нужно методом подбора. Нужным результатом считается момент, когда дверь закрывается без усилий и не вибрирует при захлопывании и езде на автомобиле.

Более масштабные работы требуются, если сломалась втулка фиксатора. Если вы меняете замок в сборе, то до полного затягивания его креплений, нужно отрегулировать защелку. Только после того, как замок захлопываться будет идеально, можно затянуть крепежные гайки по максимуму.

Регулировка фиксатора и замена замка багажника на ВАЗ 21099:

Снятие: 1) Сперва что бы снять замок с крышки багажника, отверните при помощи воротка или удлинителя с накидкой головкой две гайки, которые крепят замок к крышки багажного отделения.

2) Когда удерживающие гайки будут вывернуты, рукой снимите внутренний замок с крышки.

3) Далее все из того же места извлеките небольшую пружину и проверьте её состояние.

Примечание! Если пружина вдруг будет сильно обжата или перекошена, то замените её на новую!

4) И после чего из внутренней части крышки багажника, извлеките кнопку с личинкой и таким же образом проверьте состояние кнопки.

Замок багажника на ВАЗ 2109 от Калины – можно ли поставить?

Забив аналогичный запрос в поиск, я нашел скудную информацию о том, что люди действительно ставят замки с Калины на свои девятки, после чего забывают обо всех проблемах. Как мне показалось, я тоже смогу о них забыть, поэтому в голове составил примерно такой список:

1. Замок от Калины (как оказалось во время поисков, нужен от седана, а не от хэтчбека, они разные по конструкции).
2. Ответная часть, которая крепится к кузову. Кстати, она идеально становится на девятке, никаких лишних отверстий сверлить не придется. Но есть мелкие нюансы, о которых будет рассказано дальше.
3. Установка замка Калины подразумевает, что открываться багажник будет только электроприводом (или рычагом изнутри). Поэтому нужно взять комплект для центрального замка – один мотор-редуктор, все причиндалы идут с ним (саморезы, планка).
4. Для электропроводки нужна кнопка, реле необязательно устанавливать, так как это лишь нагрузит всю схему. А вот предохранитель на 16 А максимум стоит поставить. Но хватит с головой и на 8 А.

Читать дальше: Соболь баргузин 4х4 видео
Потом оказалось, что еще нужно две пластиковых или резиновых заглушки – подобрать можно, наведавшись в любой магазин автозапчастей.

Вот это все в кучу собрал, скупился, осталась одна важная деталь – кронштейн для крепления. Судя по отзывам людей, нужно использовать уголок 30Х30 мм. Ничего подходящего не нахожу, делаю из планки уголок и открываю дверцу, чтобы все пробовать.

Регулировка и снятие фиксатора, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109:

Снятие: 1) В начале операции снимите обшивку с крышки багажника, для этого:

• Сперва с помощью отвертки подденьте «10» пистонов и после чего извлеките их.

• А после извлечения, снимите обшивку с крышки багажника автомобиля.

2) Когда обшивка будет снята, выверните с помощью гаечного ключа или воротка с накидной головкой, две гайки которые крепят замок к крышки.

Примечание! При отворачивание гаек будьте аккуратны, потому что сразу же за одной из этой гайки располагается две «минусовых» клемы, которые можно очень легко повредить!

3) Далее когда гайки будут вывернуты, отсоедините эти две «минусовых» клемы от металлической шпильки.

4) И после чего снимите замок с крышки багажного отделения.

• Теперь перейдем к снятию и регулировки фиксатора.

Примечание! Если вы его не хотите снимать и знаете то что он у вас хорошо отрегулирован, то в таком случае продолжите свое чтение ниже, в пункте «Установка»!

1) Что бы снять фиксатор, отверните сперва при помощи гаечного ключа два болта, которые крепят этот фиксатор.
