Как проверить датчик уровня топлива ваз 2110

Автомобили admin26.02.2020

Каждый автомобилист знает, что датчик уровня топлива на инжекторном ВАЗ 2110 играет свою незаменимую роль на приборной панели. Как еще вы определите, сколько топлива в баке у вас осталось?!

Датчик уровня топлива

Если речь идет о движении по городу, особого внимания на это обращать не приходится, поскольку рядом всегда найдется какая-нибудь заправка. Выезжая за пределы города, где АЗС встречаются раз на несколько десятков, а то и сотен километров — очень рискованное занятие в том случае, когда измерительный элемент не работает.

Характерные неисправности

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика.

Характерные поломки

Определение маркировки
Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

1. Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
2. Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
3. Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
4. Не исключено, что крепежи фиксации проводов ослабли . Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Выбор нового

Приобрести датчик топлива для ВАЗ 2110 вовсе не проблема, если вы уже извлекли старый элемент из своего автомобиля.

Просто так идти и покупать первый попавшийся, пусть даже высококачественный, не рекомендуется, поскольку он может банально не подойти.

Есть два пути решения этого вопроса.

1. Извлечь старый элемент, отправиться с ним в магазин автозапчастей и приобрести аналогичный.
2. Заглянуть в руководство по эксплуатации своего автомобиля, узнать, какой датчик с какими характеристиками используется для вашей машины. Приобрести аналогичный.

Замена

Чтобы заменить датчик топлива, вовсе не обязательно быть профессиональным автомехаником. Достаточно изучить руководство по эксплуатации, разобраться в нюансах разборки и сборки узла.

Увы, тут не обойтись без сопутствующих работ. Для того, чтобы добраться до датчика, сначала придется демонтировать топливный насос .

Перед началом работы слейте топливо, чтобы его оставалось в баке как можно меньше. Из инструментов вам пригодятся:

Итак, приступаем к снятию бензонасоса:

• Снимите напольное покрытие, которое у вас имеется в багажнике;
• Снимите крепления прямоугольной крышки, которая выполнена в черном цвете;
• Отключите минусовую клемму с аккумулятора;
• Сделайте метки на трубках бензопровода, чтобы потом разобраться, какая предназначена для подачи, а какая — на возврат;
• Штуцер откручивается гаечным ключом на 17, после чего отводится подающий патрубок;
• Отводящий патрубок снимается аналогичным способом;
• Торцевым ключом на 7 миллиметров откручиваются гайки фиксации нажимного ободка;
• Тут может потребоваться молоток, поскольку метизы часто оказываются прочно закрепленными. Поместите плоскую отвертку на реберную часть гайки и нанесите по рукоятке небольшой удар молотков;
• Высвободив ободок, поднимите узел и выведите поплавок из топливного бака;
• Теперь можно снимать насос и соответственно датчик.

Снятие или замена датчика топлива на ВАЗ-2110

Чтобы демонтировать топливный модуль и снятт с него ДУТ ключом на 17 откручиваем штуцеры топливных трубок подачи и обрата. Трубки отводим в сторону.

Потом торцевой головкой № 7 откручиваем гайки крепления прижимного кольца. Так как гайки обычно сильно затянуты и могут быть окисленными (подржавевшими), то применяют WD-40 (или аналогичное средство), а их затяг можно ослабить легкими ударами молотка по неострому зубилу или рукоятке плоской отвертки, «жало» которых ставят на ребро гайки.

Затем прижимное кольцо, поддев отверткой, извлекаем из люка. Извлекаем модуль, аккуратно выводя поплавок ДУТ из отверстия бензобака, стараясь не погнуть рычаг датчика. Для этого модуль немного наклоняем.

Крестовой отверткой откручиваем 2 винта, крепящих ДУТ к топливному модулю. Отсоединяем провода ДУТ от разъемов модуля. Если это сложно сделать на собранном модуле, то его разбирают: отгибаем со стороны насоса (снизу модуля) фиксаторы двух трубчатых направляющих, а затем разъединяем верхнюю и нижнюю части модуля.

Снятый ДУТ можно осмотреть и в случае устранимых неисправностей подремонтировать и поставить на место, либо сразу произвести его замену. Установку ДУТ производим в порядке, обратном демонтажу. При сборке рекомендуется нанести на прижимное кольцо и уплотнители под него бензостойкий герметик.

Прежде чем закрыть люк проема кузова над топливным модулем, следует проверить герметичность подсоединения топливопроводов.

Для этого после подсоединения «массы» АКБ включают на 5 с зажигание, наблюдая при этом нет ли утечки бензина.

Перед приобретением нового датчика необходимо выяснить маркировку стоявшего на ВАЗ-2110 – лучше заменять вышедший из строя прибор такой же моделью. Специалисты не рекомендуют выбирать датчик «на глаз», потому что есть с десяток разновидностей ДУТ, отличающихся величиной сопротивления. Если не угадать с нужной модификацией, то потом стрелка указателя на приборной панели может «плавать». Каталожный номер нанесен на корпусе датчика.

Советы для автомобилистов

Если на щитке приборов Вашего легкового автомобиля ВАЗ-2110 отказался работать указатель уровня топлива, то эксплуатировать с такой неисправностью автомобиль, конечно же, можно, но всё-таки неудобно. Ведь в топливном баке стоит электрический бензонасос, а в правилах по эксплуатации этого автомобиля говорится, что нельзя ездить, когда уровень топлива опустится ниже отметки, когда начинает постоянно гореть контрольная лампа указателя уровня топлива, так как это приведёт к выходу из строя бензонасоса. А определять уровень топлива в баке на «глазок», затруднительно.

Основных проблем с указателем уровня топлива ВАЗ-2110 три: указатель уровня топлива не работает вообще; стрелка указателя уровня топлива сильно скачет, не давая понять водителю, каков есть уровень на самом деле; указатель уровня топлива даёт неверные показания.

Одной из причин, по которой указатель уровня топлива начинает «врать», может стать подклинивание поплавка. Препятствующее его нормальному перемещению, как вверх, так и вниз. Также показания уровня топлива будут не точны, если Вы при замене датчика уровня топлива поставили новый не соответствующий той марке, которая стояла до него. Дело заключается в том, что у каждой марки датчика стоит разной величины сопротивление, что будет приводить к неверным показаниям указателя уровня топлива. Заблудится в датчиках не трудно, так как они бывают двух видов, в зависимости от того с какой комбинацией приборов ставятся и выпущено их было порядка восьми марок (ДУТ-1, ДУТ-2 …).

Резкое движение стрелки указателя уровня топлива то верх, то вниз, чаще случается на автомобилях с большим пробегом и может быть вызвано износом дорожки, по которой перемещается ползунок реостата. В результате износа на витках образуются углубления, в результате чего, контакты ползунка при движении касаются не каждого витка обмотки, а это приводит к колебаниям стрелки указателя уровня топлива.

Устройство и ремонт датчика уровня топлива ВАЗ-2110 и Лады Калина

Датчик уровня топлива ВАЗ-2110 и Лады Калина управляет работой прибора стрелочного типа и индикатора аварийного остатка бензина, расположенных на приборной панели. Эти модели Жигулей оснащены потенциометрическими ДУТ () поплавкового типа. Они представляют собой потенциометр (переменный резистор), имеющий на рабочей поверхности (контактной дорожке) полоски из нихромового проводника. Это сопротивление оснащено подвижным контактом, перемещаемом по контактной дорожке за счет изменения положения рычага с поплавком на конце. На ВАЗ-2110 и Ладе Калина ДУТ установлен на топливном модуле (конструкция, в которой размещен бензонасос) в топливном баке под задним сиденьем автомобиля.

Принцип работы ДУТ заключается в изменении сопротивления протекающему через потенциометр электротоку в соответствии с количеством топлива в баке (с положением поплавка, плавающего по поверхности горючего внутри бака).

В определенном месте контактной дорожки резистора, соответствующем минимально допустимому остатку топлива в баке, рычаг замыкает контакт, соединенный с контрольной лампочкой, которая сигнализирует об использовании двигателем резервного запаса бензина (4–6 литров).

Если датчик «врет» или не показывает уровень топлива, то в первую очередь необходимо проверить все контактные токопроводящие соединения от ДУТ до указателя на приборной панели. Также возможна такая неисправность как нарушение целостности поплавка. Это можно проверить после снятия датчика и погружения поплавка в емкость с жидкостью. Отдельно поплавки не продаются и ДУТ с такой неисправностью подлежит замене.

Наиболее частая причина некорректной работы или отказа ДУТ – износ или окисление контактной дорожки. Контакты на ней очищают мелкой шкуркой, затем протирают сухой тряпкой и при необходимости пропаивают. Если ДУТ продолжает «врать», можно попробовать перенастроить его подгибанием рычага с поплавком. При неустранимых неисправностях ДУТ подлежит замене.

Принцип работы датчика топлива автомобиля ВАЗ 2110

Датчик состоит из следующих компонентов:

• ползунок, к которому крепится поплавок датчика;
• резистивные сегменты, изготовленные методом вакуумного напыления нихромовых частиц на токонепроводящую плату;
• контактные зоны;
• разъем датчика.

Принцип работы заключается в следующем. Датчик установлен в электрическую цепь индикатора уровня топлива на приборной панели, который представляет магнитоиндукционный измерительный инструмент силы тока в цепи. При перемещении поплавка, находящегося на поверхности жидкого топлива, размещенного в баке, вверх-вниз, ползунок синхронно движется по сегментам датчика.

При движении поплавка вверх суммарное сопротивление сегментов уменьшается, ток увеличивается, стрелка индикатора на приборной панели также движется в сторону больших показаний. При уменьшении уровня топлива, поплавок перемещается вниз, сопротивление контактов, которые замыкает ползунок, увеличивается, ток уменьшается, индикатор показывает меньший уровень топлива.

При определенном положении ползунка замыкаются контакты на питание индикаторной лампы критического уровня топлива, и она загорается.

Замена датчика уровня топлива (детальный тест)

Как мы уже знаем, датчик смонтирован в топливном модуле, в который помимо датчика, входит бензонасос и фильтры. Для демонтажа выполняем следующее:

1. Снимаем минусовую клемму АКБ.
2. Снимаем подушку заднего сиденья.

Лучше всё пропылесосить.

Отсоединяем клеммную колодку и снова беремся за пылесос – как правило, здесь пыли хватает.

Прижимная шайба фиксируется шпильками небольшого диаметра. Постарайтесь не сорвать резьбу как при откручивании, так и при установке деталей на место.

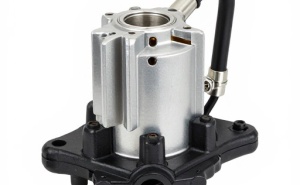

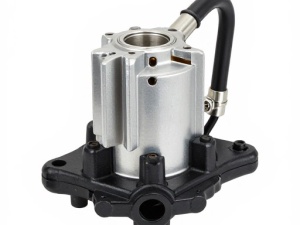

Вытаскиваем бензонасос и производим внешний осмотр.

Отщелкиваем разъемы датчика тонкой отверткой, а крестообразной выкручиваем винты крепления.

Так бензонасос выглядит без указателя уровня топлива.

Теперь можно протестировать датчик более детально. Рабочий прибор должен иметь сопротивление от 270 до 320 Ом в самой нижней точке (поплавок висит). В самой верхней точке сопротивление датчика должно быть в пределах 7–19 Ом . Снимаем эти данные с помощью мультиметра в режиме измерения сопротивления.

Если при перемещении поплавка значение сопротивления не изменяется или изменяется скачкообразно, датчик подлежит замене.

При уровне бензина в баке равном половине его объема сопротивление должно быть около 118 Ом.

Сборка топливного модуля с новым датчиком проводится в обратном порядке. При сборке желательно смазать бензостойким герметиком уплотнительное кольцо прижимной шайбы.

Конечно, необходимо помнить, что мы работаем в непосредственной близости от бензиновых паров, поэтому не должно быть и намёка на искру, открытый огонь или включённые в сеть электроприборы.

Основные признаки и причины неисправности

Основные признаки неисправности датчика, возможные причины:

На приборной панели индикатор уровня топлива не реагирует на количество бензина в баке. Такая неисправность может быть связана с:

• неисправностью электропроводки;
• плохим электрическим контактом в разъеме датчика;
• обрывом проводников или плохим качеством соединения к датчику в баке;
• механическому стиранию зоны ползунка;
• обломом механической тяги, соединяющей ползунок с поплавком;
• заклиниванием тяги ползунка, связанным с коррозией;
• нарушением герметичности поплавка, его неработоспособностью.

Показания индикатора топлива на приборной панели не соответствуют действительным значениям. Возможные причины неисправности:

• частичное разрушение нихромового напыления;
• повреждение поплавка;
• нарушение калибровки;
• неисправность стрелочного индикатора на приборной панели;
• нарушение в электрических цепях.

Стрелка индикатора движется прерывно, с провалами в показаниях. Причины: разрушение нихромовых сегментов, зоны ползунка.

Методы восстановления работоспособности

Не всегда неисправный датчик подлежит обязательной замене. Восстановление работоспособности системы индикации уровня топлива необходимо производить в следующей последовательности.

1. Проверить электрооборудование автомобиля в области приборной панели, проконтролировать напряжения бортовой сети, по цепям питания приборной панели.
2. Произвести обработку контактов датчика.
3. Демонтировать устройство, проверить состояние ползунка, при необходимости поджать контакты.
4. Проверить состояние поплавка, его крепление, тягу.
5. Произвести калибровку устройства, переместив последовательно поплавок в крайние положения.
6. В случае загрязнения рабочих зон датчика протереть их мягкой ветошью.

Как проверить датчик уровня топлива на работоспособность?

Перед тем, как выбрасывать старое устройство и производить его замену, стоит убедиться в его неисправности. Сделать это можно следующим образом:

1. Если ДУТ показывает искаженные параметры, тогда сделайте простую регулировку. Для этого подключите датчик к системе (не устанавливая его на место) и переводите рычаг из одного предельного положения в другое.

Одновременно с этим обращайте внимание на положение стрелки указателя топлива. Она должна двигаться соответственно положению поплавка.

В нижнем положении стрелка должна быть на «0», а в верхнем показывать цифру «один» (полный бак).

Если в одном из положений стрелка показывает неправильно значение, то подогните регулировочный «язычок» (снизу или сверху).

Таким образом, поплавок сможет опускаться ниже или подниматься выше своего прежнего уровня. Подобная регулировка позволит максимально точно выставить предельные уровни.

2. Проведите регулировку непосредственно на панели приборов. Сделать это просто – отключите зажигание и демонтируйте приборную панель . После снимайте стрелку указателя топлива со штифта, подключайте всю систему и подождите несколько минут.

После этого опускайте поплавок в крайнее верхнее положение (полный бак), и устанавливайте стрелку на приборе. Теперь убедитесь, что указатель дает правильную информацию во всех положениях поплавка.

Бывают ситуации, когда указатель положения топлива показывает наличие полного бака бензина, хотя на самом деле его не более половины.

Действуйте в следующей последовательности:

• Проверьте качество контактных соединений на задней части приборной панели. Для этого снимайте «приборку» и подтягивайте небольшие гайки, которые прикручены к указателям и дают необходимый контакт;
• убедитесь в наличии всех «минусов». Особое внимание уделите той «массе», которая находится под ручником автомобиля. Как правило, именно она подводит чаще всего;
• бывают ситуации, когда все нормально, датчик уровня топлива исправен, а прибор все равно не показывает. Такое случается, если установлен указатель уровня топлива старого образца. Ремонтировать его бесполезно – проще заменить;
• если просто сбилась стрелка уровня бензина, то нажмите на клавишу суточного пробега и поверните ключ в замке зажигания.

Внимание! Проблемы с датчиком уровня топлива возможны из-за окисления контактных пластин, датчик то работает, то нет.
