Замена шкива коленвала калина 8 клапанов

В системе газораспределения особое значение имеет ремень. Именно он отвечает за возможность соединения коленчатого и распределительного вала. Кроме того, без этого привода невозможна синхронная работа поршней в цилиндрах и впускных/выпускных клапанов. Ремень ГРМ поворачивает шкив распределительного вала ровно на половину оборота шкива коленчатого вала.

Особенно важно качество и надёжность в двигателях, где поршневая и клапанная группа представляют собой единый блок, например, как у Калины. Зачем каждый автовладелец должен знать, как поменять ремень ГРМ на Калине? Клапаны и поршни тут находятся в одном блоке, но благодаря ремню не соприкасаются. Соответственно, при обрыве поршни ударяются о клапаны, что приводит к дорогостоящему ремонту мотора.

Признаки и причины замены ремня ГРМ Лада Калина

Преимуществом 8-клапанных моторов ВАЗ 2108 и впоследствии семейства Самара 2 стало то, что при обрыве ремня ГРМ поршни не встречаются с клапанами, их не гнёт. Двигатели Лады Калина конструктивно отличаются от предшествующей модели. И обрыв ведет к необходимости ремонта.

Периодичность замены

Она регламентируется производителем. Обычно это около 80 000 пробега, но, учитывая низкое качество комплектующих, рекомендуется сократить этот срок до 50 000 км. А вообще лучшим вариантом будет своевременный визуальный осмотр детали на степень износа. Первым признаком изношенности станут микротрещины, которые хорошо видны на натянутом ремне.

Если нашли микротрещины, ещё есть время на замену в ближайшее время. Из-за этого ремень сразу не обрывается, так как внутри он армирован тонкими и прочными стальными нитями. Это обеспечивает ремню возможность неоднократно выдерживать серьезные нагрузки и сохранять свои качества как можно дольше. Ещё одним признаком износа может стать ослабление натяжки из-за растягивания. В этом случае двигатель начнёт работать шумно, а также ослабнут динамические характеристики.

Многие автомобилисты, а также работники автомастерских рекомендуют вместе с ремнём поменять водяной насос (помпу) и ролик-натяжитель.

Дело в том, что их износ зачастую визуально не наблюдается, а между тем процесс их замены достаточно трудоемкий. Поэтому лучше поменять эти элементы сразу, тем более что производители выпускают комплекты, состоящие из ремня и ролика. Некоторые делают детали с металлическим кордом усиленного типа. Они несколько прочнее обычных и служат дольше, однако и стоимость у них выше.

Факторы износа

Несмотря на то что производитель рекомендует менять ремень не позднее 80 000 километров пробега, вывести точную периодичность невозможно, т. к. на это влияет несколько факторов. На степень износа оказывают влияние следующие моменты.

  1. Качество. Если вместо оригинального ремня, который устанавливается на заводе, был установлен его аналог, то осматривать его состояние следует хотя бы раз на 10 000 километров, а лучше чаще. Предугадать, сколько проходит запчасть того или иного производителя, невозможно.
  2. Условия эксплуатации автомобиля. Если машина активно эксплуатируется, например, при работе в такси, то срок замены следует сделать меньше. Во время долгой работы ремень постоянно нагревается, что со временем приводит к его износу.
  3. Прочие факторы. К этим моментам можно отнести некачественную замену ремня ГРМ, когда новый элемент начинает при работе соприкасаться с другими деталями в моторном отсеке в непосредственной близости, например, защитный кожух. Лучше как можно скорее исправить ситуацию, в противном случае деталь быстро выйдет из строя.

Если автомобиль покупается с вторичного рынка, не помешает заблаговременно поинтересоваться у бывшего владельца, когда именно был поменян ремень. А ещё лучше подстраховаться и заменить его вместе с другими расходными материалами, которые в обязательном порядке стоит менять на б/у авто.

Натяжка ремня ГРМ на Калине

На данной Ладе устанавливается два типа двигателей. На 16-клапанном ДВС используется автоматический натяжитель ремня ГРМ, а на моторе с 8 клапанами устанавливается ролик-натяжитель. В случае с роликом следует каждые 10-15 тысяч километров проверять натяжение и после 75 000 километров производить замену.

На 16-клапанном двигателе самостоятельно проводить натяжку не нужно, для этого есть автоматический механизм. Ремень в таких моторах служит дольше. Но, с другой стороны, не исключен выход из строя натяжителя или попадание масла из-за неисправного сальника коленчатого вала на зубья. Обрыв или износ его зубьев приведет к нарушению работы механизма газораспределения и последующему ремонту ДВС. Поэтому полагаться только на автоматический механизм не стоит и периодически на ТО проверять состояние износа детали.

Чтобы провести процедуру натяжения ремня ГРМ на приводе с роликом-натяжителем, потребуется специальный ключ. Алгоритм действий следующий.

  1. Ключом на 10 открутить болты крепления крышки привода, приподнять ее вверх и демонтировать.
  2. Вращать за гайку крепления шкива распредвала механизм привода ГРМ, тем самым оценивая степень износа ремня. На поверхности ремня не должно быть масляных подтёков, трещин, расслоений, зубья не должны быть изношены.
  3. На среднем уровне (между шкивом распредвала и коленвала) следует развернуть вправо и влево ремень на 90 градусов, при этом не прилагая значительных усилий. Если усилия не хватает для разворота ремня на 90 градусов, значит, он перетянут и его нужно ослабить. Соответственно, если ремень разворачивается на больший угол, следует подтянуть.

Чтобы отрегулировать натяжение, потребуется остудить двигатель и накидным ключом на 17 ослабить крепёж ролика-натяжителя. Далее понадобится специальный ключ, которым нужно повернуть ролик вправо или влево (для натяжки или ослабления), после чего, удерживая ключ в нужном положении, произведите затяжку крепёжной гайки ролика. После этого снова оценивается уровень натяжки. При необходимости процедура повторяется. Если ремень натянут как нужно, можно надевать защитную крышку и закрепить ее тремя болтами крепежей.

Для двигателя на 16 клапанов, оборудованного автоматическим механизмом натяжения, подобная процедура не предусмотрена.

Выбор ремкомплекта ГРМ Лада Калина

Качество ремня и ролика очень важно, так как от этого зависит бесперебойная работа двигателя. К вопросу следует подходить со всей ответственностью. С другой стороны, это – расходный материал, а значит, менять его всё равно придется.

С завода на Лада Калина устанавливается ремень ГРМ с номером 21126-1006040. Оригинал считается одним из лучших и отличается высокой надёжностью, в среднем его хватает на 50 000 километров. Стоимость варьируется в зависимости от региона: 1 000–1 500 рублей. На современном рынке есть большое количество аналогов, которые обычно стоят дешевле.

Но встречаются и более дорогие экземпляры. Самыми востребованными стали следующие бренды:

  • Gates (в среднем около 2 тысяч рублей);
  • LUZAR (2 000 рублей);
  • Bosch (1 500–1 800 рублей);
  • Pilenga (ролик-натяжитель и ремень в среднем 3 000 рублей);
  • Trialli (комплект, около 3 500 рублей).

Самыми доступными аналогами считаются ремни таких производителей, как Master-Sport, Hofer и некоторые другие. В среднем их стоимость не превышает 1 тыс. рублей. Также не менее важно выбрать качественный ролик-натяжитель, т. к. меняются обычно ремни вместе с ними в паре. Здесь тоже представлено большое разнообразие.

Оригинальный ролик, устанавливаемый с завода, имеет артикул по каталогу 21126-1006135.

Средняя цена в зависимости от региона не более 700 рублей. Рынок аналогов куда разнообразнее, соответственно, и цена у них варьируется от 400 до 2 000 рублей. Чаще других автолюбители выбирают такие бренды, как Gates, Pilenga, Trialli, Master-sport и другие. В среднем их ресурс составляет около 50 000 километров +/- 5 000, всё зависит от качества.

Стоимость работ по замене

Цены на ремень ГРМ Лада Калина в наших автомагазинах варьируются от 400 до 1000 рублей за единицу. Если требуется также замена натяжного ролика – будьте готовы выложить еще 400-600 рублей.

Стоимость работы по замене ремня составляет 500-800 рублей. С роликом – до 1000 рублей.

Покупая ремень ГРМ, лучше отдать предпочтение фирменному ВАЗовскому изделию. Если такой возможности нет, можно приобрести аналог производства какого-нибудь известного бренда. Ниже представлены образцы, где указаны каталожные номера оригинального ремня и достойных импортных аналогов.

Правила замены ремня ГРМ и ролика

Так как на Калине бывает два типа двигателей, логично начать с 8-клапанного как более простого в конструкции.

Замена ремня ГРМ на моторе 8 клапанов

Для работы по замене на ДВС 8-кл понадобится следующий набор инструментов:

  • накидной ключ на 10 или торцевая головка с трещоткой;
  • ключ на 17;
  • отвёртка с плоским концом;
  • спецключ для натягивания ремня.

Для начала необходимо демонтировать ремешок привода генератора, после чего открутить три болта крепления крышки, под которой находится привод ГРМ. Дальнейший алгоритм действий следующий.

  1. Выставить первый поршень в верхнюю мёртвую точку.
  2. Ключом на 17 немного выкрутить крепежную гайку ролика-натяжителя, после чего при помощи спецключа повернуть ролик так, чтобы ременная передача ослабла.
  3. Теперь зубчатый ремень можно снять со шкива распределительного вала, коленчатого вала и привода водяного насоса.

Но снять деталь полностью невозможно, пока не будет снят шкив привода генератора.

Для этого следует ослабить колёсные болты и поднять правую переднюю сторону на домкрате, а далее демонтировать колесо. Так откроется доступ к гайке крепления шкива, но чтобы её открутить порой приходится приложить немало усилий. Одновременно нужно удерживать коленчатый вал от проворачивания и откручивать гайку. Чтобы не допустить проворачивания, можно всунуть плоскую отвёртку в смотровое окошко на картере сцепления (там, где выставляется метка по маховику). Теперь можно открутить гайку и снять шкив, а затем снять полностью ремень ГРМ.

Ролик-натяжитель почти всегда меняется в паре с ремнём, поэтому следует открутить гайку его крепления, после чего демонтировать ролик. Под ним будет находиться шайба, которую ни в коем случае нельзя потерять. При установке шайба вставляется в ролик, только после этого его можно устанавливать на шпильку.

Теперь можно установить ремень. Сначала он надевается на зубья шестерни коленвала, а затем вверху – на зубчатый шкив привода распредвала. При этом нужно быть внимательнее и не допустить, чтобы шкив коленвала прокатился без шкива распредвала, в противном случае придется заново выставлять метки.

После этого можно надеть на привод водяного насоса и на ролик-натяжитель. Если все зубья ремня плотно прилегают к шкивам, можно при помощи спецключа натянуть ремень ГРМ. Ремень не должен быть ослабленным или, наоборот, перетянутым. При недостаточной натяжке он будет отклоняться от прямолинейного движения, а при сильной натяжке начинает гудеть ролик-натяжитель.

Замена ремня ГРМ на моторе 16 клапанов

На Калину устанавливается двигатель, аналогичный тому, что на Приоре. Поэтому замена детали на этих автомобилях, в том числе на Калине 2, почти ничем не отличается. Для работы понадобится следующий набор инструментов:

  • домкрат;
  • трещотка с торцевыми головками;
  • набор накидных ключей;
  • биты TORX;
  • спецключ для натяжения ремня.

Как и на 8-клапанном двигателе, в первую очередь сначала отделяется ремешок привода генератора, а затем защитная крышка газораспределительного механизма. После этого защитный кожух снимается с автомобиля. Дальнейшая процедура замены выглядит следующим образом.

  1. Вывесить домкратом правую переднюю часть и снять колесо, после чего открутить гайку шкива привода генератора и снять его. Чтобы не допустить проворачивания коленвала и сбития меток, потребуется помощник: он должен включить пятую передачу и нажать на тормоз, в это время можно открутить гайку.
  2. Теперь можно выставить метки фаз газораспределения. Для этого включается пятая передача и вращается вывешенное (в данном случае – правое) колесо. Таким образом, будет вращаться коленвал и можно без труда выставить метки как на шкивах распределительных валов, так и на зубчатом шкиве коленчатого вала.
  3. Застопорить шестерни распредвалов с помощью деревянного бруска подходящего размера и открутить гайки крепления роликов (опорного и натяжителя) при помощи ключа на 15.
  4. Вместе с этим следует проверить водяной насос. При обнаружении посторонних шумов и прочих дефектов рекомендуется помпу заменить.
  5. После ослабления роликов можно снять ремешок ГРМ со всех шкивов.

Новый устанавливается несложно. Начинается установка с нижней части, а именно с зубчатой шестерни коленвала. Затем нужно его провести через опорный ролик и надеть на шестерню правого распределительного вала, а затем на левую. Если при этом сбились метки, надо их снова выставить по инструкции и начинать установку ремня с самого начала.

Остаётся надеть ремешок на шестерню помпы и установить новый ролик-натяжитель. Воспользовавшись специальным ключом, нужно натянуть ремешок. Для этого ключом ролик поворачивается против часовой стрелки до тех пор, пока прорезь на наружной и выступ на внутренней части ролика не совпадут. Если эти метки совпали, значит, он натянут, а дальнейшая регулировка этих параметров ложится на специальный механизм-автомат для натягивания или ослабления. Для затягивания гайки крепления ролика лучше воспользоваться динамометрическим ключом, производя затяжку с усилием не более 41 Нм и не менее 34Нм.

После установки рекомендуется дополнительно проверить совпадение меток, несколько раз проворачивая коленвал.

Если метки не сбиты можно, установить шкив генератора и затянуть гайку с усилием не менее 110 Нм. Остаётся установить защитную крышку и запустить двигатель, не должно быть никаких странных звуков. На этом замена ремня ГРМ на Калине 16 кл. завершена.

ЭТАП 1

Загоняем автомобиль на смотровую яму и домкратом поднимаем переднее правое колесо. Снимаем колесо и, открыв капот, даём двигателю остыть. Желательно чтобы температура двигателя была примерно 60 градусов по Цельсию. Прежде чем добраться до ремня грм Калины, надо снять ремень генератора и его приводной шкив на коленвале.

Устройство привода генератора приведено на фото ниже:

РИС.4 Установка ремня генератора 8 клапанной Калины

Как видно из фото, ремень генератора натянут при помощи ролика. Чтобы снять поликлиновый ремень, надо ослабить натяжение этого ролика. Для этого сначала надо ослабить контргайку штока ключом (на 19). Ослабляем контргайку и ключом (на 8) закручиваем сам шток до тех пор, пока ремень не ослабнет и появится возможность его снять. Дошла очередь до шкива привода генератора на коленвале. Для этого надо спуститься в яму и снять защиту «пыльник» двигателя с правой стороны. Также надо снять защиту маховика, которая закреплена тремя болтами (на 10) снизу двигателя, на корпусе коробки передач. Снимаем защиту и, просунув плоскую отвёртку между зубьями венца и корпусом кпп, застопорим маховик. Это нужно чтобы при откручивании болта не проворачивался коленвал. Болт (ключ на 17) затянут очень сильно, поэтому чтобы открутить, надо будет приложить некоторое усилие. Для этого лучше использовать торцевую головку с тем же размером и трубой в качестве рычага. Сорвав болт, откручиваем и снимаем шкив привода генератора.

ЭТАП 2

Выходим из ямы и снимаем верхнюю пластиковую защиту двигателя. Она крепится на четырёх клипсах к двигателю, надо просто аккуратно сдёрнуть её по очереди с каждой клипсы. Далее снимаем защитный кожух ремня грм Лады Калины. Для этого надо ключом (на 10) открутить три крепёжных болта. Один из них находится спереди кожуха, а два остальных сбоку. Открутив болты, снимаем кожух, и перед нами открылся весь привод газораспределительного механизма (см. фото).

РИС.5 Привод ГРМ Калины 8 Кл

Вот сейчас наступил ответственный момент! Надо установить весь привод ремня грм Калины строго по меткам. Для этого надо взять торцевую головку (на 19), желательно с удлинителем и завернуть назад болт, который мы открутили при снятии шкива привода генератора.

Проворачиваем за этот болт коленвал по часовой стрелке до совпадения меток на шестернях коленвала и распредвала. Расположение этих меток были указаны на иллюстрациях выше.

Проворачивать лучше за коленвал, а с распредвалом этого делать нежелательно. Так делать нужно потому, что механизм грм Калины приводится в движение именно коленвалом, а не распредвалом.

Далее надо ключом (на 17) ослабить болт крепления натяжного ролика и ослабить натяжение ремня грм. Снимаем ремень и натяжной ролик, чтобы проверить состояние. Обычно при замене ремня грм Калины меняют и ролик, поскольку чаще всего подшипник на нем имеет хоть и небольшой, но люфт. А это недопустимо. Проверяем состояние помпы. Надо не снимая подёргать её за шкив, и если есть люфт, то лучше её сразу заменить.

Помпа, может быть, и поработает какое-то время, но потом всё равно выйдет из строя, а чтобы заменить её, надо опять вскрывать весь привод и менять. А бывает и так, что она заклинивает и из-за этого рвётся ремень. Приходится потом опять вскрывать всю эту систему и повторять всю работу заново. Целесообразно при этом проверить состояние сальников коленвала и распредвала. Для этого надо снять соответствующие шестерни и заднюю крышку газораспределительного механизма.

Проверив состояние сальников, при необходимости их поменяем, что избавит вас в дальнейшем от лишней работы.

ЭТАП 3

Итак! Мы сняли зубчатый ремень грм, проверили состояние помпы и сальников, при необходимости, заменили их новыми. Далее можем приступать к сборке привода ремня газораспределительного механизма Калины.

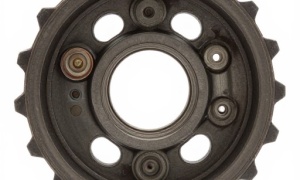

Устанавливаем на свои посадочные места снятые ранее шестерни распредвала и коленвала. Если в процессе их снятия метки сместились, то надо установить их строго по своим местам.

Прежде чем начать устанавливать новый ремень грм Калины, надо либо подсчитать количество зубьев, их должно быть 111, либо внимательно прочитать маркировку. Там должно быть указано их количество. Можно ещё просто сравнить новый ремень со старым, они должны иметь одинаковую длину. Важный момент! При установке зубчатого ремня грм надо внимательно следить за тем, чтобы в процессе установки метки оставались строго по своим местам.

Сначала надо надеть ремень на шкив коленвала. Затем на шкив распредвала, при этом надо с правой стороны распредвала натягивать ремень. Такое делается для того чтобы натяжным роликом можно было легче подтянуть привод. Устанавливаем натяжной ролик, прикручиваем, но не затягиваем. Он должен прилегать к обратной стороне ремня. Надеваем ремень на шкив помпы и натягиваем роликом, поворачивая его специальным ключом против часовой стрелки.

Для проверки натяжения ремня надо взять его с правой стороны распредвала и поворачивать вдоль себя. Правильно натянутый ремень должен поворачиваться на 90 градусов не больше и не меньше или прогибаться не более одного сантиметра при нажатии на него.

После того как ремень привода натянули уже можно затягивать болт крепления ролика. Вот здесь надо следить за тем, чтобы с правой стороны от шкива распредвала ремешок был должным образом натянут и не провисал.

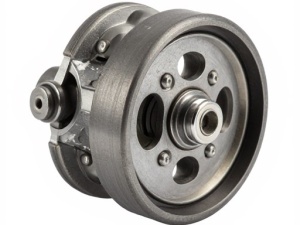

Фото ролика приведено ниже, там же показано с помощью каких отверстий нужно поворачивать ролик: РИС.6 Ролик натяжной на Калину 8 клапанную

Ключ для регулировки ролика:

РИС.7 Ключ регулировки натяжного ролика

Ключом (на 17) проворачиваем коленчатый вал на три-четыре оборота, так чтобы шкив коленвала встал меткой на своё место. После этого опять проверяем их. Все метки должны стоять строго на своих местах.
