Садится, разряжается аккумулятор ВАЗ 2107

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Проверка мультиметром

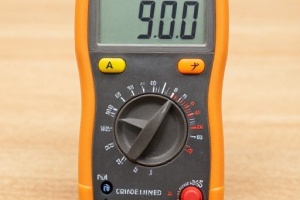

Для проверки двигатель сначала нужно завести. Заводим, устанавливаем на мультиметре режим замера напряжения, подключаем его щупы к клеммам аккумулятора. Если зарядка идет, то напряжение будет находиться в районе 14-14.4 В. Если не идет зарядка на аккумулятор, то напряжение на мультиметре будет равно 12 В или ниже, если батарея сильно посажена.

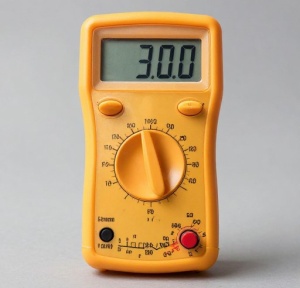

Если батарею подключить к зарядному устройству и замерять напряжение мультиметром, то можно увидеть, что напряжение на клеммах постоянно нарастает, что говорит о полноценной зарядке. Оно остановится на определенном значении – это нормально. Однако если напряжение с момента зарядки вообще не меняется, то это значит, что зарядка вообще не идет.

Такой простой способ проверки позволяет понять, заключается ли проблема в самой батарее или ее стоит искать в генераторе. В любом случае теперь вы знаете, как проверить, идет ли зарядка на аккумулятор. Однако это требует наличия мультиметра. К счастью, это недорогой прибор, который продается в любом специализированном магазине.

Контрольная лампочка

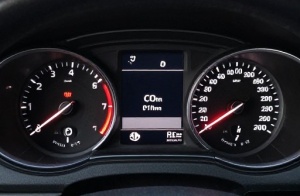

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

• Дергается стрелка заряда аккумулятора ВАЗ 2107.
• Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
• Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
• При работающем моторе напряжение на батарее должно держаться в районе 13,9.
• Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Падение напряжения до 12 В говорит: с генератора заряд не идет! Тускло горит лампа зарядки аккумулятора ВАЗ 2107 — недозарядка АКБ.

Не дает зарядку генератор ВАЗ-2107

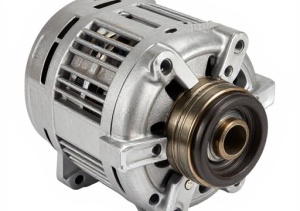

Трудно представить себе современный автомобиль, который имеется в распоряжении практически каждого, без различного электрооборудования. Ведь именно электрический прибор разного предназначения дает дополнительный комфорт и удобство. Заряжает электрооборудование бортовая сеть, а напряжение при работающем моторе ВАЗ-2107 предоставляет генератор переменного тока. К сожалению, дающий ток агрегат из-за длительной эксплуатации может прийти в непригодность, что отобразится на зарядке генератора.

Если генератор на ВАЗ-2107 не дает зарядку или электроприборы плохо заряжаются от аккумуляторной батареи, вне зависимости от того, какой на машине используется двигатель – инжектор или карбюратор, – следует как можно быстрее найти причину неисправности, чтобы успеть своевременно ее устранить.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, причины плохой зарядки аккумулятора ВАЗ 2107 нужно искать дальше.

Проверка частей генератора

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителей.
2. Используя ключ на «8» разбираем стягивающие корпус шпильки и снимаем заднюю крышку. Генератор разделяется при этом на несколько частей.
3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, они подлежат замене.
4. Повреждение уплотнительных колец подшипника указывает на его выработку, и данное изделие демонтируется с установкой на его место нового.
5. Снимаем с ротора шкив, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затягивании внимательно следим за состоянием детали.
6. После этого вынимаем вал из подшипника и проверяем его.

Контроль электрической части генерирующего устройства автомобиля ВАЗ 2107, обеспечивающих зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.

Данный узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных измерений и если не обнаружено отклонений, начинаем работать с блоков выпрямительных диодов. На ВАЗ 2107 генератор оснащен схемой из шести полупроводниковых приборов, которые обеспечивают линейность выходных характеристик. В случае если в процессе проверок выявлено значительное количество неисправностей устранение из не имеет смысла, дешевле приобрести новый.

Что еще проверять

1. Регулятор напряжения;
2. Выпрямительный блок генератора;
3. Диоды;
4. Генератор на обрыв обмоток;
5. Щеточный узел генератора;
6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из указанных элементов приводит к тому, что система подзарядки – нерабочая, и аккумулятор ВАЗ 2107 – не заряжается.

Продолжаем… Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.
