Как подключить Гбо кнопку

Принцип работы и отличия кнопок

Кнопка 1-2 поколения на карбюраторе имеет два рабочих положения и одно нейтральное.

Кнопка ГБО 1 поколения на карбюратор

• I – двигатель запускается и работает только на бензине (газовый клапан закрыт, горит красная лампочка).
• II – ДВС переходит на газ, при этом бензиновый электроклапан закрывается и загорается зелёная лампа.
• 0 (Нейтраль) – служит для выжигания бензина из поплавковой камеры карбюратора.

Изменение вида топлива должно происходить только через нейтральное положение. Если включить сразу газ, в камеры сгорания поступит два вида топлива и мотор, скорее всего, заглохнет.

У некоторых экземпляров имеется индикация уровня топлива в баллоне, а также дополнительная кнопка для предпусковой подачи порции газа, которая нужна для обогащения смеси при пуске прогретого мотора на газу (к примеру, кнопки Lovato, Logo для вакуумного редуктора).

В такую клавишу как, например Stag 2-G штатно уже встроена функция предпускового запуска, с возможностью регулировки по времени.

В инжекторном исполнении вместо среднего положения находится автоматический режим (на некоторых видах как, например Стаг 2-W оно может быть крайним). При этой позиции запуск двигателя происходит на бензине, а по достижению определённых оборотов ДВС автоматом включается подача газа.

Кнопка переключения газ бензин 2 поколения на инжектор

Обороты перехода регулируются с помощью потенциометра на боковой поверхности корпуса. Эта клавиша тоже может идти с индикацией уровня.

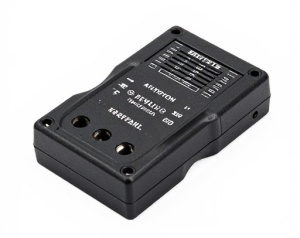

Универсальный вариант подразумевает монтаж тумблера, как на инжектор, так и на карбюратор. Переход между режимами осуществляется при помощи перемычки/джампера на корпусе (пример переключатель SVG).

Универсальный переключатель

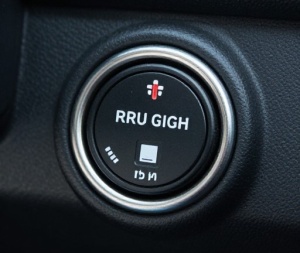

Кнопка ГБО 4-го поколения имеет светодиодную индикацию и 2 режима работы вкл./выкл. Во включенном положении газ включается автоматически после прогрева редуктора-испарителя до 35-45˚C. Температура программируется в контроллере при настройке оборудования.

Стаг 300

Сигналы кнопки на примере Stag:

1. горит/не горит светодиод – двигатель работает на газу/на бензине;
2. мигает с периодичностью в 1 сек. – мотор не прогрет;
3. мигает каждые 2 секунды – система готова к переходу на газ;
4. моргает каждые 4 секунды – закончилось топливо в баллоне;
5. пищит зуммер три раза – система переходит с газа на бензин из-за нехватки топлива;
6. три коротких сигнала 1 длинный – ошибка ЭБУ (блока управления);
7. два коротких сигнала 1 длинный (при выключенном зажигании) – требуется техобслуживание газового оборудования.

Ко всему прочему в четвёртой версии ГБО имеется аварийный запуск на газу. Активируется режим следующим образом, удерживаем кнопку на выключенном зажигании до момента постоянного горения светодиода. Затем, не отпуская клавишу, запускаем мотор. Деактивация происходит после остановки ДВС.

Типы кнопок (видео):

Таблица подбора (с примерными ценами):

Схема подключения кнопки ГБО 2 поколения на инжектор

Установка и подключение кнопки ГБО 2 поколения своими руками на машину с инжектором иногда вызывает затруднение.

На самом деле всё намного проще, чем кажется. В заводской инструкции для монтажа переключателя указываются следующая распиновка:

• белый провод должен идти к датчику уровня на мультиклапане (если такой указатель установлен);
• жёлтый идёт к плюсу бензинового клапана (при наличии эмуляции бензиновых форсунок этот провод не подключается);
• синий соединяется с плюсовыми клеммами газовых клапанов редуктора и дополнительного выносного с фильтром. В эту цепь также врезается эмулятор форсунок;
• красный идет к плюсовой клемме катушки зажигания (обязательно с предохранителем);
• чёрный — масса;
• коричневый на минусовую клемму катушки.

Инжекторная схема

С первыми тремя пунктами сложно не согласиться. Но по остальным внесём рекомендации:

• Красный провод лучше всего подключать к плюсу от замка зажигания. Потому что катушки могут иметь скачки напряжения. Чтобы не разбирать панель, контакт можно найти на колодке предохранителей.
• Черный провод следует крепить только на кузове автомобиля, как и все минусовые кабеля оборудования.
• Коричневый, необходимо намотать на центральный высоковольтный провод катушки.

Желательно делать 10-15 витков, без применения изоленты. Изолента со временем высыхает и отваливается, лучше сделать узел подобный завязке рыболовного крючка.

Правильное подключение коричневого провода

Если система зажигания состоит из раздельных катушек, необходимо навить провод на первые два бронепровода (для более точного сигнала), при этом, не разрывая коричневый, т.е. сначала на первый затем на второй.

После подключения кнопки ее надо отрегулировать. Периодически повышая обороты двигателя акселератором, необходимо плавно поворачивать винт потенциометра по часовой стрелке и обратно. Нужно добиться включения подачи газа в режиме «автомат» при показании тахометра 2000-2500 об/мин.

Гбо 2 поколения на инжектор своими руками

Опять таки из-за нехватки денежных средств многие автолюбители стараются установить ГБО на автомобиль своими руками, не прибегая к услугам специалистов. Мы не будем отговаривать автолюбителей от самостоятельной установки, обозначим лишь пару моментов:

• Установка ГБО-2 поколения на инжекторный автомобиль в специализированном сервисе будет стоить, на момент написания статьи, от 3 до 5 тысяч рублей, в зависимости от региона и фирмы-установщика;
• Фирма обязана предоставить комплект документов, который необходим для легализации ГБО в ГИБДД;
• Штраф за езду на газу без документов составляет 500 рублей с обязательным вручением предписания зарегистрировать или демонтировать установленное газовое оборудование;
• Для легализации установленного на автомобиль ГБО требуется заключение фирмы установщика, которая имеет соответственные разрешения и лицензии.

Поэтому, по мнению авторов статьи, самостоятельаня установка Гбо 2 поколения на инжектор может стать в дальнейшем более затратной, нежели установка у специалистов, имеющих на то разрешения и лицензии.

Подключение ГБО на инжектор — актуальный вопрос, поскольку карбюраторные двигатели постепенно уходят в прошлое в силу их неэкономичности и необходимости постоянно ремонтировать механику. Инжектор — это использование форсунок для точечного впрыска — оптимальная экономия топлива. Размышляя о том, какое ГБО на инжектор оптимальнее, часто останавливают свой выбор на 2-м или 4-м поколении. 5-е больше подходит для современных иномарок с большими объемами цилиндров, а 3-е поколение — это 80% 2-го, но с электронной дозировкой подачи топлива.

Схема подключения кнопки ГБО 2 поколения на карбюратор

Для карбюраторного мотора подключение выглядит аналогично:

1. Красный – через предохранитель к катушке/замку зажигания.
2. Голубой (синий) – плюс газового клапана.
3. Жёлтый – плюс бензинового клапана.
4. Чёрный – минус (кузов авто).
5. Коричневый идет к бронепроводу катушки зажигания. Нужен для передачи импульса на клавишу, которая определяет, работает мотор или нет.

Карбюраторная схема

Если у Вас ещё остались вопросы по подключению или подбору кнопок на ГБО, задавайте их в комментариях. Мы с радостью на них ответим.

Что делать если ГБО не переходит на газ

В большинстве случаев обнаружить и устранить поломку, возможно своими руками.

Воздушная пробка

Итак, первым делом необходимо довести уровень антифриза/тосола в расширительном бачке до нормы. Затем методом нажатия на патрубки радиатора и одновременной прогазовкой попытаться «выгнать» воздушную пробку из редуктор-испарителя. Если такой способ не помог, а так же есть уверенность в наличии завоздушенности, значит нужно снять выходной шланг с редуктора и слить небольшую часть жидкости (запустив на пару секунд ДВС), предварительно подставив чистую ёмкость.

Выявить наличие пробки можно следующим путем: нагреть двигатель авто до рабочей температуры, сравнить интенсивность нагрева патрубков и самого испарителя.

Далее проверить правильность монтажа ГБО (об этом мы писали тут), также провести ревизию механических повреждений установки, наличие перегибов трубок/шлангов.

Температурный датчик

Если проделанная работа не дала положительного результата, нужно удостовериться в целостности проводов идущих к датчику температуры редуктора, а также убедиться, что его разъёмы находятся без следов окисления. Скрутки проводки здесь не допустимы, только пайка или надёжные клеммы.

При отсутствии видимых повреждений индикатора температуры испарителя, требуется его диагностика. Найти дефект, зная параметры (сопротивление) конкретного датчика, можно при помощи мультиметра. А если имеется кабель для регулировки/диагностики газового оборудования, а также ПО, выявить неисправность получится намного быстрее.

Причиной того, что ГБО не переключается на газ (4 поколение), обычно является поломка датчика или настройка параметров его работы. Если корректировка значений не дала результата, потребуется его замена или ремонт.

Как вариант, чтобы запустить газовую установку, можно попробовать замкнуть между собой провода датчика и так доехать до места его покупки/ремонта.

Проблемы со 2 поколением ГБО

При ситуации, когда не переключается на газ 2 поколение ГБО на инжекторе или карбюраторе, причины обычно три:

1. завоздушивание редуктора или низкий уровень жидкости;
2. неисправность кнопки переключения вида топлива;
3. выход из строя катушки газового электроклапана.

Все остальные причины и методы их устранения вы можете найти, перейдя по ссылкам в статье. Если у вас ещё остались вопросы, задавайте их в форме ниже, мы обязательно дадим развёрнутый ответ.
