Проверка крышки расширительного бачка калина

Задача крышки бачка

Как известно при прогреве двигателя, нагревается и охлаждающая жидкость – она расширяется. Соответственно при этом создается повышенное давление, которое больше атмосферного, это закономерно. Нужно отметить что несильно повышенное давление в СО, это и не плохо, и не хорошо, двигателю по большому счету – все равно! Главное чтобы его хватало для функционирования системы. Также она должна быть герметичной.

Если хотите — это можно сравнить с котлом отопления дома. Котел – это двигатель, патрубки – это трубы, расширительный бачок есть и там и там.

Чем больше нагревается тосол или антифриз, чем больше возникает давление в системе. Нужно отметить — что многие старые агрегаты работают при температурах 90 – 95 градусов. А вот современные движки имеют большие показатели, так не редкость работа при 100 – 110 градусах Цельсия, например мой AVEO это высокотемпературный мотор, его нормальный показатель около 115 градусов. Как вы понимаете это средние показатели, но в пиках они могут достигать еще больших значений в 120 – 125. Охлаждающая жидкость при таких температурах может увеличиться на 20 иногда даже на 25% — вот вам и избыточное давление.

Для того чтобы не разорвало трубки, радиаторы, патрубки и собственно сам расширительный бачок был придуман специальный клапан, который и находится в крышке.

Нормальное давление в различных системах, на прогретых двигателях должно быть в пределах от 1,1 до 1,5 (бар) атмосфер. Больше уже опасно.

Как раз если давление поднимается намного выше, система охлаждения может повредиться, говоря простым языком, просто разорвет все ваши шланги или чего еще хуже радиаторы.

Тут то и вступает в игру крышка расширительного бачка, она «стравливает» излишнее давление, доводя его до нормы скажем в 1,1 атмосферы. Таким образом, все ваши патрубки и шланги остаются невредимыми.

Низкое давление также опасно!

Вот представьте – ездили вы зимой по делам, а дальше поставили машину на прикол (на стоянку ночевать), антифриз начнет остывать и уменьшаться в размерах, то есть «оседать вниз». И давление также начнет падать (ведь излишки его скинул клапан и закрылся), таким образом, понижение давления начнет создавать несильный вакуум. Шланги и патрубки будут сжиматься внутрь – что также нехорошо.

Опять же крышка расширительного бачка начинает работать, у нее есть еще и клапан пониженного давления, то есть если начинает создаваться вакуум, тогда происходит открытие и пополнение воздухом системы. Шланги расширяются – до нормального уровня.

Таким образом, крышка расширительного бачка – работает и в одну (высокое давление) строну и в другую (низкое). Это очень умный и очень нужный элемент системы, не смотря на всю простоту.

Очень часто уберегает в первую очередь радиаторы от повреждения (ведь они на иномарках дорогие).

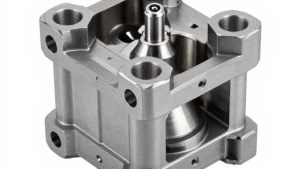

Устройство, принцип работы крышки бачка

Как я уже указывал сверху, задача крышки удерживать давление до определенного предела. Становится понятно, что она должна потно прилегать к бачку и не давать давлению стравливаться, до определенного предела – в 1,1 – 1,5 атмосфер.

Крышка сама практически ничего не держит, она нужна только для прижатия клапана высокого – низкого давления, который погружается в горловину расширительного бачка.

Как правило, на корпусе клапана стоят одна — две герметизирующих прокладки, которые и выполняют роль, своеобразных сальников. Во многих иномарках клапан один, он же и впускной и выпускной, то есть может стравливать и нагнетать давление.

Стоит отметить на многих отечественных ВАЗ, крышка устроена по-другому, здесь стоят физически два клапана, один как вы догадались работает только для стравливания давления, другой чтобы его нагнетать (нормализировать) до нормального.

Эти клапана получили названия:

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Это интересно: Опасна ли подушка безопасности?

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Клапаны в крышке поддерживают необходимое давление в системе

Признаки неисправности крышки расширительного бачка

Зачастую выходит из строя клапан высокого давления, он просто начинает скидывать антифриз при нормальном показателе, либо вообще его не скидывает.

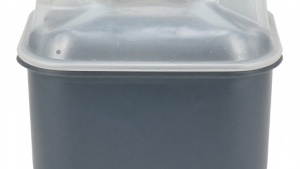

При скидывании нормального давления (при прогретом двигателе), происходит выплеск антифриза или тосола и соответственно его понижение. Зачастую может валить пар из под капота, потому как жидкость попадает на раскаленный выпускной коллектор. Причем температура двигателя не в красной зоне, то есть она рабочая – значит 90% крышка.

При выходе из строя вакуумного клапана, будут проявляться совершенно другие признаки. Так зачастую возникают воздушные пробки в системе – приводит это к следующему, двигатель перегревается, а из печки идет холодный воздух.

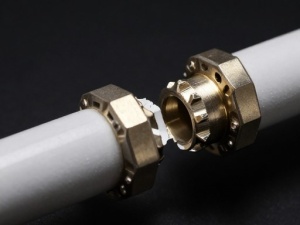

Если честно причин может быть масса, так например еще один из признаков — это когда разрывает трубки или срывает хомуты. ДА и сам бачок может лопнуть – это говорит, что клапан высокого давления не скидывает «излишки» и оно начинает превышать 1,5 атмосферы, может кстати повредить и сами радиаторы, напомню их два основной и печки (в салоне).

Так что если у вас начали «сопливиться», соединительные хомуты или другие соединения, выбивает часто шланги – меняйте крышку.

Доработка новой детали – что делать, если она не функционирует?

Когда выясняется, что крышка упорно не хочет сбрасывать избыточное давление и/или не способна восстановить потери воздуха в СОД, ее можно доработать. Больше всего, почему-то, нареканий со стороны владельцев ВАЗ, модели 2109 в том числе, покупающих новые пробки. Понятное дело, что причина неправильной работы клапанов крышки кроется в слишком большой жесткости их пружин.

Чтобы выполнить доработку крышки, например, для ВАЗ 2109, ее сначала надо разобрать. Делать это надо аккуратно, используя плоскогубцы и тонкую отвертку с плоским жалом. Надо постараться запомнить, где что стояло, чтобы пружинки не улетели бог знает куда. После того, как крышку для бачка ВАЗ 2109 удалось разобрать, наступает время кусачек. Ими надо укоротить пружинки: большую, для предохранительного клапана, как правило, на 1 виток, а маленькую – на 2.

Укорачивание пружинки пробки

Для второй длина удаляемого отрезка не критична – лишь бы она вообще подпирала вакуумный клапан при его закрытии и не оказывала сопротивление давлению наружного воздуха в 0,03–0,1 кгс/см 2 . С большой пружинкой сложнее – как бы не переборщить. Надо смотреть по ее жесткости и тому давлению, при котором предохранительный клапан открылся при проверке крышки бачка ВАЗ 2109. После укорачивания пружинок крышку собираем в обратной последовательности. Перед эксплуатацией желательно еще раз проверить, как она работает.

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.

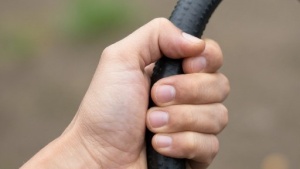

Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.

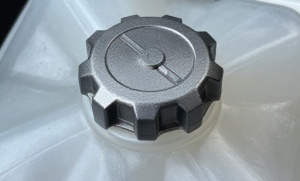

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.

Добавить комментарий Отменить ответ

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

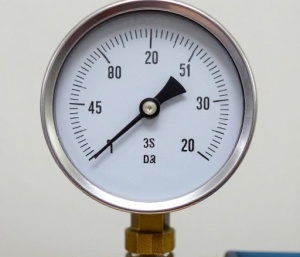

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

На холодном двигателе выкрутить крышку из горловины бачка.
Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
Если механических повреждений нет, то крышку закрутить обратно.
Далее завести двигатель и прогреть его до рабочей температуры.
На заведённом моторе аккуратно открутить крышку.
В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлением
Выполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет.

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: Самостоятельно меняем ремень ГРМ на Hyundai Accent

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

Выкрутить крышку из горловины бачка.
Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
Далее снять пружину.
Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме
