Собственная скважина на участке позволяет пользоваться проточной водой без каких-либо ограничений — не нужно выбирать определенное время, чтобы постирать, принять ванну, вымыть машину или полить клумбы возле дома. Согласитесь, здорово, когда вода всегда течет из крана без перебоев и нет графика подачи/внеплановых отключений.
Проблемы с подачей воды могут возникнуть, если сломается насос. Зная, как разобрать погружной насос, можно самостоятельно выявить неисправности и устранить их в домашних условиях. О том, как правильно диагностировать поломку мы поговорим в этом материале. Также детально рассмотрим инструкцию по разборке насоса своими руками, снабдив статью пошаговыми фото и полезными видеорекомендациями.
Почему оборудование ломается?
Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.
Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.
Все элементы погружных насосов точно подогнаны и легко разбираются. Если в процессе сборки детали не становятся на свои места свободно, значит порядок установки отдельных компонентов нарушен
Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:
- высокая (более 50%) концентрация взвешенных частиц в воде;
- работа «всухую», когда аппарат функционирует, не касаясь воды;
- перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
- некачественно закрепленные кабельные соединения;
- трос агрегата, не корректно прикрепленный в области оголовка скважины;
- подводный кабель не верно зафиксирован.
Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.
При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.
Если проблемы возникают с новым насосом, находящимся на гарантии, не стоит устранять их самостоятельно. Лучше отвезти прибор в фирменный сервис. Там его работоспособность восстановят профессиональные мастера с опытом
Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.
Где находится насос?

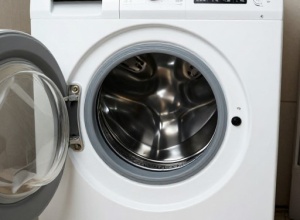

Нахождение сливного механизма у передней стенки машинки
Сливной механизм может находиться в различных местах бытового прибора. Его местоположение зависит от того какой марки стиральная машина была приобретена. Насос может быть установлен:
- В задней части машинки (Electrolux и Zanussi)
- Сразу за передней крышкой (AEG, Bosch и Siemens)
- В нижней части машинки (Whirpool, Samsung, Ariston, Beko, LG)
Установив точное местонахождение сливного агрегата необходимо снять деталь для осмотра.
Обзор неисправностей и советы по устранению
Любые изменения в работе погружных приборов четко указывают на проблемы и неполадки. Игнорировать такие моменты нельзя. Своевременно выполненный ремонт продлевает жизнь устройства и обеспечивает его нормальное функционирование в удобном для хозяев режиме.
Думать про обслуживание перекачивающего агрегата нужно, если обнаружены следующие моменты:
- выраженное снижение напора воды;
- повысившийся шум из скважины;
- интенсивная вибрация обсадной колонны;
- импульсное поступление воды из крана;
- увеличение расхода электроэнергии;
- выбивание пробок при активации агрегата;
- гудение включенного двигателя при отсутствующей прокачке.
В этом случае нужно извлечь погружной аппарат из скважины при помощи страховочного троса, разобрать, выявить область неполадок и устранить их.
Вынимая насос из скважины, следует действовать аккуратно. Помешать процессу могут повредившиеся или перекосившиеся части обсадной трубы, илистые отложения или сформировавшийся на стенах известковый налет, если вода отбирается из артезианских пластов
Причем, одна и та же неисправность по-разному устраняется у различных типов насосного оборудования.
Так, в зависимости от конструкционных особенностей и принципа действия, погружные насосы могут быть:
- центробежными – у них главный элемент крыльчатка («Водолей», «Водомет»);
- вихревыми – схожи с центробежными, но у них большая круговая скорость жидкости («Вихрь»);
- вибрационными – у вибрационников главным элементом служит поршень («Малыш»).
Прежде чем перейти к популярным поломкам насосов, предлагаем еще раз вспомнить их устройство.
На схеме приведены основные конструкционные элементы погружного электронасоса центробежного типа. Знание устройства оборудования поможет выявить причину неисправности

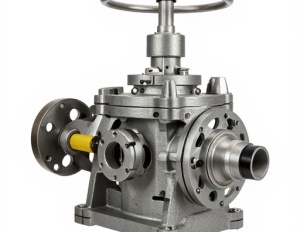

Знания устройства погружного насоса вибрационного типа помогут диагностировать поломки и выполнить ремонт соответсвующего элемента конструкции электронасоса
Далее рассмотрим перечень частых поломок вибрационных и центробежных погружных насосов, а также рекомендации по их устранению в домашних условиях.
Проблема #1 — насос не работает
Если устройство не функционирует, возможно сработала электрическая защита. Необходимо отключить аппарат от электропитания, а потом включить пробку-автомат снова. Потом нужно подключить к сети электронасос.
Если фазу опять выбьет, проблему следует искать не в погружном оборудовании, а внимательно осмотреть кабель и предохранители. В этой ситуации прибор к сети лучше не подключать до выяснения обстоятельств неисправности.
Перегоревшие предохранители требуется сразу же заменить. Если они снова перегорят, причина кроется в силовом кабеле насоса или в области его подключения к электрической сети. Все эти элементы следует проверить и устранить обнаруженные повреждения. Только после полного обслуживания насосом можно снова воспользоваться.
При повреждении подводного кабеля насос качать жидкость не будет. Чтобы вернуть прибору работоспособность, необходимо вынуть его из скважины, восстановить целостность кабеля, поставить обратно и подключить к сети
Проблема #2 — падает напор
Существенно снизившийся уровень напора воды у центробежных моделей четко указывает на чрезмерный износ крыльчатки, ее заиливание или на ее смещение по валу. Также эту ситуацию провоцирует засор механического фильтра, расположенного на всасывающем патрубке.
Решением в этой ситуации является тщательная проверка крыльчатки, очистка крыльчатки и фильтра, замена изношенного импеллера.
К заметному ослаблению напора у вибрационников приводит переставший закрываться всасывающий клапан или появившийся на нем налет из ила и песка. Эта же проблема возникает, когда поршень вибрационного механизма теряет свою эластичность. Также причиной может послужить ослабление крепления поршня, амортизатора или элктромагнита. Все эти нюансы устраняются в домашних условиях без больших усилий – достаточно подтянуть крепления или заменить клапан.
Или же причина падения напора у вибрационных и центробежных насосов может быть еще проще – слабое напряжение в сети. В таком случае не помешает установка стабилизатора.
Проблема #3 — импульсная подача воды, шум и вибрация
Усилившийся шум из скважины свидетельствует о поломке вала или ослаблении гаек, фиксирующих положение стержня на амортизаторе в вибрационной помпе. В первом случае вал нужно поменять на новый, во втором – подтянуть разболтавшиеся крепежные детали подручным инструментом.
Прерывистая, свистящая струя в кране говорит о том, что уровень воды в скважине упал ниже динамического, и оголился фильтровочный элемент на всасывающем патрубке. Исправить ситуацию можно, просто опустив насос на большую глубину. Если расстояние до дна шахты предоставляет такую возможность
Если насос начал сильно вибрировать и это отразилось на обсадной колоне, возможно из строя вышли вал или шток. Оборудование следует извлечь, разобрать и отремонтировать поврежденные детали. В случае фатальных поломок заменить на новые.
Проблема #4 — перерасход электроэнергии
Заметив неожиданное увеличение счетов за электрическую энергию, следует обратить на погружное оборудование самое пристальное внимание. Возможно, понадобится балансировка рабочих колес погружного центробежного электронасоса.
Либо в корпус попали ил или песок, и это вызвало механическое трение. Нагрузка повысилась, и агрегат стал потреблять больше электроэнергии для прокачки стандартного объема воды.
Насос не сможет отключиться, если реле давления будет неправильно отрегулировано или выйдет из строя. Установка новой детали позволит быстро справиться с проблемой

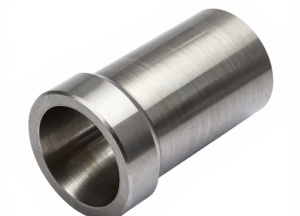

Повышенное потребление могли спровоцировать износившиеся полости шнека и втулки на валу винтового агрегата. Их необходимо как можно быстрее заменить на новые и насос вернется к работе в прежнем режиме.
Проблема #5 — постоянное выбивание пробок
Всегда срабатывающая защита при включении погружного насоса-вибрационника (выбивание пробок) – результат нарушения герметичности корпуса двигательного отсека. Попавшая внутрь влага негативно воздействует на управляющую электронику и препятствует нормальной работе. Итогом часто становится короткое замыкание, за которым следуют дополнительные проблемы, вплоть до сгорания оборудования.
Также причиной выбивания пробок может быть обрыв/замыкание в кабеле или катушке электромагнита, перегрев электромагнита по причине низкого напряжения в электросети, или же ложное срабатывание пробок. В этой ситуации предстоит заменить кабель или катушку (смотря где обнаружена неисправность), проверить пробки и заменить их при необходимости, установить стабилизатор.
Если изоляция питающего кабеля по каким-то причинам нарушена (пробой), защита обязательно сработает. После восстановления целостности слоя насос вернется к обычному режиму функционирования
К срабатыванию защиты центробежного типа насосов приводит короткое замыкание обмотки статора или якоря электродвигателя и заклинивание аппарата различными частицами мусора. Для устранения проблемы понадобится почистить агрегат от возможных засоров, отнести на перемотку в сервисный центр или установить новую катушку.
Проблема #6 — насос гудит, но не качает
Когда погружной насос громко гудит, но не прокачивает воду из скважины в коммуникационную систему, причин может быть сразу несколько. Быть может, упало напряжение в сети и оборудованию просто не хватает мощности для нормального запуска. Если падение напряжения характерно для вашего региона, есть смысл подстраховаться и установить стабилизатор.
Другие возможные причины для центробежных моделей: износ или заиливание крыльчатки, ослабление крепления крыльчатки к валу, засорение фильтра грубой очистки, поломка шпонки, соединяющей импеллер с валом. Также, если насос долго хранился без воды, крыльчатка может «склеиться» с корпусом. Или в корпусе скапливается грязь и прибор заклинивает.
Для устранения этих поломок предстоит почистить все загрязненные элементы, заменить неисправные новыми, подтянуть крепления.
Эта же проблема с гулом электронасоса-вибрационника может возникать по причине: износа клапана или поршня, смещения электромагнита, сминания амортизатора и ослабления его крепления. Ремонтные работы в этом случае будут заключаться в замене изношенных деталей, затягивании креплений, установки электромагнита и амортизатора на место и надежная их фиксация.
Для устранения неполадок оборудование придется вынуть из скважины, внимательно осмотреть и отремонтировать.
Самостоятельный ремонт насоса
Если сливной насос в стиральной машине вышел из строя по причине перегорания электрической обмотки, то в этом случае необходима замена детали. В остальных случаях нередко удаётся восстановить полную работоспособность устройства, для чего прежде всего следует почистить крыльчатку и фильтр. Для очистки крыльчатки потребуется разобрать корпус устройства. Две половинки рабочей полости этой детали, как правило, скрепляются 3 шурупами, поэтому достаточно открутить метизы скрепляющие части насоса, чтобы получить доступ к крыльчатке.
Разбираем сливное устройство
Причиной ухудшения производительности сливного механизма, а также полного заклинивания рабочего вала, могут быть нитки, волосы или длинная шерсть. Необходимо тщательно осмотреть крыльчатку и вал и при обнаружении таких загрязнений произвести очистку их с помощью тонкой отвёртки. Внутреннюю часть улитки также необходимо протереть для удаления мыльных отложений на её стенках.
Когда детали будут очищены промываем две половинки в воде без погружения двигателя. Затем необходимо собрать корпус, подсоединить к нему патрубки и электрические клемы и установить на прежнее место.
Когда процесс установки очищенного насоса будет завершён машинку включают в режим полоскания и проверяют работу сливного механизма. Если устройство работает в штатном режиме, то больше никаких
мероприятий проводить не требуется, если отремонтировать насос таким образом не удалось, то необходима замена электрического сливного насоса в стиральной машине.
Характерные поломки насосов разных марок
У оборудования популярных отечественных и зарубежных брендов есть свои характерные поломки. Приборы датского производителя Grundfos, несмотря на надежность и выносливость, нуждаются в регулярной замене торцовых уплотнителей. Если этого не сделать своевременно, вода проникнет внутрь и повредит обмотку.
Обслуживать агрегат в домашних условиях не желательно. Специфическая конструкция требует, чтобы ремонт проводил специалист с опытом, в идеале, сотрудник фирменного сервисного центра.
Выраженное гудение и упавший до минимума напор указывают, что в насосе износилась или сместилась по оси крыльчатка. Прибор необходимо разобрать, почистить от песка, заменить поврежденные элементы и установить новые уплотнители
У агрегатов Джилекс часто вытекает жидкость из электродвигателя. Замена ее возможна, но только на аналогичный состав.
Отдельные мастера считают, что покупать дорогостоящее вещество не обязательно. Можно обойтись глицерином или трансформаторным маслом. Однако, это – не самый удачный совет. Техника очень плохо переносит заливку альтернативными средствами и может полностью выйти из строя после такой операции.
Лучше не чинить прибор самостоятельно, а поручить эту задачу квалифицированным специалистам. Они гарантированно зальют в двигатель оригинальный состав и сделают это в четком соответствии с пожеланиями производителя. После обслуживания будет работать также исправно, как и в первый день покупки.
На износ сальников указывает понизившийся уровень масла в двигателе насоса. Их замену лучше произвести как можно быстрее. Это убережет мотор от перегрева
В устройствах «Малыш» российского предприятия Ливгидромаш нередко выходят из строя катушки. Провоцирует эту неприятность работа «всухую». Сильный шум, раздающийся при включении без откачки воды, указывает на обрыв центральной оси, к которой крепятся мембраны с якорем. Эту поломку легко обнаружить после разборки агрегата.
Замена оси даже в домашних условиях не представляет сложности. Но вот найти деталь в продаже – действительно, проблема.
Насосы «Водолей» имеют свойство перегреваться. Особенно активно этот недостаток проявляется, когда оборудование работает в скважинах небольшой глубины. Ремонт обходится дорого и порой составляет около 50% от изначальной стоимости. Многие пользователи в таких случаях предпочитают купить новый аппарат, правда, уже другого производителя.
Такая же проблема характерна для моделей «Ручеек». Несмотря на современную конструкцию и соответствие актуальным евростандартам, они плохо переносят режим непрерывной работы.
Производитель говорит, что устройства могут беспрерывно прокачивать воду не дольше 7 часов. Однако почти всегда такая нагрузка приводит к перегреву. Во избежание проблем лучше делать перерывы и давать оборудованию отдыхать каждый 2-3 часа. Таким способом срок службы насоса удастся продлить.
Нельзя запускать приборы для перекачки воды при перекрытом запорном вентиле. В будущем это приведет к поломке насосного оборудования. Перед включением задвижку обязательно нужно открыть
Насосное оборудование «Водомет» считается достаточно надежным и эксплуатационно устойчивым. Большинство поломок здесь возникает из-за неправильного использования. Также оборудование при контакте с загрязненной водой быстро забивается илом и песком. В этом случае требует замены насосная часть агрегата.
Когда возникшая проблема не подлежит решению в домашних условиях, стоит обратиться за помощью к профессиональным мастерам сертифицированного сервисного центра. Они быстро определят, что случилось с оборудованием, и восстановят его работоспособность. Либо порекомендуют приобрести и поставить новый насос, если старый не подлежит ремонту или это экономически не выгодно.
Разборка помпы
Перед тем, как разбирать помпу стиральной машины, ее нужно отсоединить от улитки насоса. Для этого необходимо открутить шурупы, соединяющие саму улитку с мотором помпы.
Перед снятием рекомендуется карандашом или маркером сделать отметки на корпусе двигателя и улитки для того, чтобы при сборке установить их в изначальное положение.
После того, как вы достали мотор помпы из улитки, обратите внимание, нет ли выработки на крыльчатке. Если есть, это значит, что она терлась о корпус, который может подвергаться деформации от высокой температуры воды. В таких случаях рекомендуется взять обыкновенные кусачки, и укоротить длину лопастей на 1-2 мм. Если срезать больше, то может упасть производительность насоса. Чаще всего причина того, что вода из машинки не откачивается — это трение крыльчатки о кожух улитки.
Крыльчатка должна свободно прокручиваться. Вращение должно быть толчкообразным, из-за магнитного поля между статором и ротором. Если вращение затруднено, или вы заметили биение при вращении ротора, то необходима разборка самого электромотора.
Как заменить насос
Поменять насос совсем несложно достаточно осуществить вышеописанные действия по снятию устройства, затем на его место установить новую деталь. Установка нового устройства осуществляется с соблюдением
мер предосторожности. Все патрубки и электрические клеммы необходимо установить так же как они были расположены на неисправном устройстве.
Новое устройство для замены
Для замены лучше всего использовать оригинальный насос для конкретной модели, но если приобрести фирменную деталь нет возможности, то устанавливают универсальную модель.
Такой насос подходит ко многим стиральным машинам, но реализуется без улитки, поэтому если эта деталь повреждена, то при отсутствии новой модели фирменного насоса, необходимо найти неисправную стиральную машину, которая будет использована как донор для извлечения заведомо исправного сливного устройства.
Когда новый сливной механизм будет установлен на место и подключён к электричеству и патрубкам производится тестовый запуск машины в режиме «полоскание». Если никаких нарушений в сливе жидкости не наблюдается бытовой прибор можно использовать в обычном режиме.
