Где находится реле омывателя лобового стекла

Устройство омывателя лобового стекла

Узел омывателя состоит из:

бачок;
насос;
шланчики для подачи воды;
распыляющие воду форсунки.

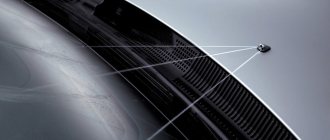

Наиболее оптимальное расположение водяных форсунок в таком положение, при котором струя будет попадать на середину лобового стекла.

Насос в этой системе служит для нагнетания воды в форсунки. Есть модификации, в которых осуществляется одновременная подача моторчиком (насосом) воды и на фары, и на заднее стекло.

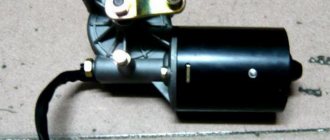

Устройство насоса омывателя:

моторчик;
рабочие колеса с лопатками;
щеточки.

При выходе из строя моторчика, он, как правило, не ремонтируется, его просто заменяют. Обычно бывают проблемы с форсунками.

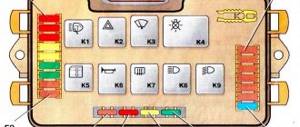

Расположение предохранителя омывателя

В разных автомобилях блоки предохоранителей и сами предохранители расположены в разных порядках, нет единого стандарта, чтобы блок находился, например, именно справа и был определенный порядок, какой предохранитель за что отвечает. Узнают расположение блока и конкретного предохранителя, например, при замене предохранителя прикуривателя. Поэтому рассмотрим для конкретных марок и моделей машин на фото.

Омыватель: поломки

Признаки поломки системы омывателя просты. Это:

если моторчик работает, но жидкость не брызгает на стекла;
если при включении рычага омывателя, никакой реакции не происходит (не жужжит моторчик).

Неполадкам при работающем моторчике называются механическими. Неполадки при неработающем моторчике (насосе) — электрическими.

Разберем, какие, конкретно, поломки бывают по механической части:

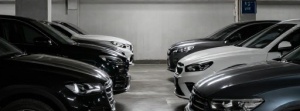

Замерзла жидкость в бачке омывателя и в шлангах подачи. Для ремонта в этом случае, надо поставить авто в теплый гараж, завести мотор и ждать пока лед в бочонке не растает.
Отсоединился шланг. Есть есть порезы в местах соединения на шлангах, срезать часть шланга до удаления трещин и соединить плотно зажав хомутом.
Закончилась омывающая жидкость. Долить. В холодное время года — незамерзайку. Летом можно воду.
Частичная поломка насоса. Бывает, что вал насоса провернулся. При этом он рабочий, слышен шум насоса, но он не может качать жидкость. Решается путем замены вышедшего из строя механизма.
Шланг треснут или загнут. Заменить при порезах. Выпрямить и сделать так, чтобы не пережимался на 90 градусов.
Отверстия в форсунках для разбрызгивания воды забились. Очистить или поставить новые.

Итак, почему не работает омыватель? Распространенные причины

Уровень омывающей жидкости. В данном случае все довольно просто, проверяем уровень омывающей жидкости в бачке, после чего доливаем до уровня если ее мало, или продолжаем поиск проблемы.
Замерзла «омывайка». С приходом холодов, многие забывают заменить омывающую жидкость, в результате чего она просто замерзает в бачке. В итоге при попытке очистить лобовое стекло ничего не происходит, мотор гудит, а жидкость не поступает. В данной ситуации вся вина летит именно на вас, так как вы не выполнили своевременную замену летней жидкости на зимнюю. Исправить ситуацию можно путем отогрева, либо добавив в бачок грамм 200 спирта или специальный размораживатель.
Шланги. Повреждение шлангов подачи жидкости или банальное соскакивание шланга со штуцера может привести к тому, что омыватель при нажатии не будет подаваться. Проверить в чем дело можно заглянув под капот или заехав на смотровую яму. Если шланг поврежден, его следует заменить, я думаю, это логично!?
Форсунки. Нет, речь идет не о топливных форсунках, а о тех, которые распыляют омыватель на стекло. Порою форсунки омывателя засоряются или замерзают, после чего работа системы может быть нарушена. Проверить виновны ли форсунки в том, что омыватель стекла не работает довольно просто. Снимаем шланг подачи со штуцера форсунки омывателя, затем активируем омыватель и смотрим происходит ли подача жидкости. Если жидкость поступает через шланг, скорее своего форсунки забиты. Забиваются «форсы» грязью, песком, ржавчиной, льдом, да чем угодно. Решение проблемы следующее — либо выполняем их промывку, либо производим их замену.

Предохранитель. Иногда моторчик омывателя не работает из-за перегоревшего предохранителя. В таком случае ваша задача найти соответствующий предохранитель и проверить его целостность. Вышедший из строя предохранитель меняем и проверяем работу омывателя.
Проводка, клеммы и контакты. Иногда не работает моторчик (насос) омывателя по вине плохого контакта или разрыва цепи. К примеру, проводка может быть повреждена или клеммы самого моторчика могут заржаветь или окислиться, в результате чего подача омывателя будет невозможна.
Выключатель. Редко, но все же случается, что омыватель стекла не работает именно по вине самой кнопки (выключателя) активирующей устройство. Понять в чем дело поможет мультиметр или электрик, подключаем электроды и «прозваниваем» проводку и саму кнопку.
Моторчик (насос). Если при нажатии на кнопку вы не слышите никакого звука, возможно насос омывателя вышел из строя. Такое заключение можно сделать только после того, как вы исключите все вышеперечисленные варианты. Проверка насоса производится при помощи мультиметра или тестера, для удобства, желательно демонтировать устройство.

Чтобы не допустить поломок, в дальнейшем следите за уровнем и состоянием омывающей жидкости, не допускайте окисления клемм, а также скачков напряжения в бортовой сети авто. Вовремя меняйте летнюю «омывайку» на «незамерзайку», а также выбирайте только качественные жидкости, только так вы сможете избежать проблем с омывателем.

На этому у меня все. Напишите, какие неисправности омывателя известны вам, а также как вам удалось обнаружить поломку. Теперь вам известны наиболее распространенные причины, по которым не работает омыватель лобового, и в случае необходимости, вы сможете самостоятельно установить неисправность, а также принять меры по ее устранению.

Усовершенствование для очистки лобового стекла

Доработка и усовершенствование омывателя ветровых, лобового и заднего стекол значительно улучшают эксплуатацию.

Улучшение работы омывателя заключается в следующем: надо купить новый бачок с возможностью установки одного или более моторчика. Существуют бачки с выемками для двух моторчиков. Также по материалу есть мягкие и твердый пластмасс, твердые дольше эксплуатируются и выдерживают лед (если вода или незамерзайка замерзла). Некоторые подключают один моторчик к одной форсунке. При этом повышается расход, но напор увеличивается. В общем, смотрите видео по доработке омывателя.

Сегодня с утра уже замерзла водица в омывателе! Начал брызгать, а моторчик омывателя даже не гудит… Варианта 2: приказал долго жить предохранитель или моторчик! У меня такая тема уже второй раз, поэтому я на 99 % был уверен, что это предохранитель! Поменять его — дело 3 минут! Открываем инструкцию на стр 200

Открываем блок предохранителей тот, что в моторном отсеке

Вытаскиваем тот, что в инструкции под номером 40 А на деле крайний правый-верхний (это если стоять перед авто, на фото, получается, он крайний левый-верхний)) Ставим новый на 15А (до этого был на 10, а родной тоже, вроде, на 10)

Все работает! Дело-то нехитрое) Однако некоторые едут на стошки или даже к ОД все это делать И почему-то денег с них берут нормально так от души…

Цена вопроса: 10 ₽ Пробег: 20000 км

Почему форсунка не брызгает

Перегорел предохранитель насоса омывателя. Месторасположение плавкой вставки, защищающей цепь электродвигателя, вы можете узнать из руководства по ремонту и эксплуатации. Очень часто на заглушке, прикрывающей монтажный блок предохранителей, производитель с помощью графических символов указывает номер плавкой вставки и потребитель, цепь которого она в случае короткого замыкания разрывает. Если для работы омывателя вам приходится часто менять предохранитель, в цепи присутствует короткое замыкание.

Взамен сгоревшей вставки устанавливайте только предохранитель соответствующего номинала. Установка предохранителей, рассчитанных на большую силу тока, чревата возгоранием автомобиля.

Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

Проверка напряжения осуществляется контролькой. Для прозвонки цепи на предмет обрыва потребуется знание правил использования мультиметра и сам универсальный измеритель.

Включите зажигание.
Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

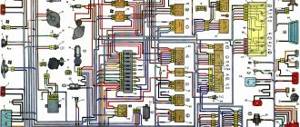

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи. Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол.
