Стояночный (или ручной) тормоз предназначен для удерживания авто от движения на неровной поверхности. При фиксации рычага ручного тормоза в положении вверх, происходит натяжка троса, идущего до уравнителя, который в свою очередь раздаёт усилие на два задних колеса посредством уже двух тросиков. В момент, когда трос натянут, распорки в барабанах задних колёс раздвигают в разные стороны колодки, что фиксирует колёса, и соответственно автомобиль, в неподвижном состоянии.
Как и любая деталь автомобиля, стояночный тормоз имеет свойство выходить из строя. Если с вашим автомобилем произошла такая ситуация, то необходимо как можно быстрее выполнить ремонт. Замена ручного тормоза ВАЗ 2110 своими руками – не сложная процедура при наличии инструмента и соответствующих навыков. Рассмотрим каждый элемент в отдельности.
Признаки неисправности ручного тормоза ВАЗ 2110
Существует ряд признаков, указывающих на неисправность стояночной тормозной системы. Перечислим основные из них:
- При затянутом «ручнике» задние колёса прокручиваются, и автомобиль скатывается с горки. Вероятно, тросик ослаблен и его следует подтянуть.
- При ослабленном «ручнике» клинит задние колёса. Это говорит о примёрзших (в зимнее время года) или изношенных колодках. Также велика вероятность неисправности возвратной пружины.
- При езде слышны скрипы из барабанов задних колёс. Как и в предыдущем случае, колодки клинит.
- Одно из колёс заблокировано и не вращается (переходит на юз). В этом случае неисправность пружины исключается – проблема внутри барабана в одном из колёс.
В большинстве случаев достаточно выполнить регулировку тормозов, поскольку тросик имеет свойство растягиваться и провисать. Также не редко можно встретить неисправность внутри самих барабанов в виду их уязвимости внешними факторами.
Предназначение и расположение стояночного тормоза
Расположение ручника известно каждому водителю ВАЗ 2110 – между креслами переднего ряда установлен рычаг, при нажатии на который происходит торможение. Металлический трос является механическим приводом в этом узле. Опуская рычаг, автомобилист обеспечивает натяжение троса, который прижимает колодки задних тормозов к дискам колес. Поломка рычага встречается крайне редко, так как основные нагрузки приходятся на металлический трос, как результат, через какое-то время он теряет нужное натяжение.
В руководстве по эксплуатации и обслуживанию ВАЗ 2110 указано, что хотя бы раз в полгода нужно выполнять диагностику тормозной системы, включая стояночный тормоз. В ПДД есть требования к этому узлу – он должен удерживать автомобиль при уклоне 25 градусов. Если металлический трос не поврежден, а регулировка не принесла результатов, значит проблема в задних тормозах – здесь требуется полноценная диагностика у специалистов.
Статья в тему: Регулировка фар на ВАЗ 2114 своими руками
Регулировка ручного тормоза ВАЗ 2110
Первое, что нужно будет сделать при обнаружении неисправности – это регулировка натяжки тросиков ручного тормоза. Для этого загоните авто на яму или подъёмник и выполните следующие действия:
- Подставьте под колёса противооткатные упоры и ослабьте рычаг, опустив его вниз.
- Ослабьте одним ключом контрирующую гайку, а вторым ключом начните подтягивать регулировочную гайку. Затяжку производите до тех пор, пока тросик не перестанет провисать.
- Выполните проверку, потянув вверх рычаг – количество щелчков до полной натяжки должно быть в пределах от 2 до 4. Если всё именно так, оставьте рычаг в этом положении.
- Затяните контрирующую гайку, придерживая от проворачивания резьбу.
- Ослабьте рычаг ручного тормоза и провертье вращение задних колёса – они должны крутиться без сопротивления.
Производитель рекомендует производить подтяжку ручного тормоза раз в 30000 км.
Что нужно, чтобы отрегулировать ручник
Для регулировки стояночного тормоза понадобится наличие одного из следующих приспособлений:
- смотровой ямы;
- подъёмника;
- эстакады.
При отсутствии всех этих условий, которые вряд ли способен обеспечить любой рядовой водитель, можно обойтись и опорными «козлами», которые устанавливаются под заднюю часть кузова после её поднятия при помощи домкрата. Также стоит предусмотреть наличие в наборе двух ключей «на 13» и пассатижей.
С чего начать регулировку

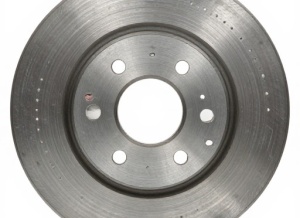

Ваз 2110 не работает ручник
Процесс регулировки стояночного тормоза проходит следующим образом:
- автомобиль устанавливается на эстакаду (или канаву, или вообще приподнимается домкратом);
- проверяется положение рычага тормоза – оно должно быть крайним нижним;
- при помощи первого ключа ослабляется контргайка, с одновременным удержанием вторым ключом регулировочной гайки.
- Заворачивается регулировочная гайка до того момента, пока не натянется трос привода ручника.
Примечание. При закручивании регулировочной гайки шток необходимо придерживать пассатижами.

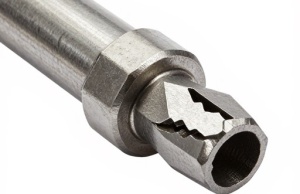

Ваз 2110 подтянуть ручник
Продолжаем:
- теперь следует убедиться в том, что полный ход рычага составляет от 2 до 4 щелчков;
- после того как рабочий ход проверен, следует затянуть контргайку уравнителя, при этом придерживая регулировочную гайку ключом.
- рычаг ручника опускается вниз, после чего руками проворачивается задние колёса. Их вращение должно происходить равномерно и без заеданий.
Примечание. Если приводной трос ручника так и не получилось натянуть в процессе регулировки, эту деталь следует заменить.
Ваз 2110 регулировка ручного тормоза
После того, как система отрегулирована, необходимо ещё раз проверить качество её работы. Для этого после всех выполненных водителем работ следует найти участок дороги с уклоном не менее 23%, после чего остановить на ней автомобиль и поставить его на ручник. Если тормоза надёжно удерживают авто на подъёме, значит, всё было сделано правильно.
Что делать, если регулировка не помогла
Ваз 2110 ручник не держит
В некоторых случаях регулировки, действительно, бывает недостаточно. Это происходит в случаях обрыва троса ручника – явления довольно редкого, но всё же, случающегося, особенно, на старых автомобилях. Бывает, что трос обрывается и на более новых моделях, подвергаемых слишком интенсивной эксплуатации, на которую не рассчитана тормозная система средней машины.
Ваз 2110 ручной тормоз регулировка
Также следует заменять трос в таких ситуациях:
- когда его наконечники ослаблены;
- нити троса начали растягиваться (в скором времени это может привести к обрыву);
- трос достаточно тяжело перемещается в своей оболочке даже после того, как его смазали.
Как и регулировка ручника, такая операция, как замена троса стояночного тормоза, вовсе не требует обязательного обращения в автосервис. И, хотя времени на её выполнение, скорее всего, потребуется значительно больше, для такого ремонта не слишком нужны особые профессиональные навыки, оборудование или какие-то специализированные инструменты.
Примечание. И всё-таки кое-какие условия при замене троса следует соблюсти. Для этой работы водителю понадобится помощник, который будет сильно натягивать трос для того чтобы правильно установить уравнитель.
Замена рычага ручного тормоза ВАЗ 2110
Если регулировка ручного тормоза не помогла, значит необходимо выполнить замену одного из элементов «ручника». И одним из вариантов неисправности является сломанный рычаг. Чтобы выполнить его замену, вам понадобится стандартный набор инструментов и 15-20 минут времени. Установите автомобиль над ямой и зафиксируйте его противооткатными упорами.
Первое, что нужно сделать – это разобрать пластиковую панель между сиденьями. Затем нужно ослабить тросик натяжение тросика и снять ось тяги, находящуюся на нижней части рычага (со стороны днища). После этого открутите 4 болта крепления кронштейна рычага к кузову автомобиля (ключ на 10). Очень важно не повредить провод массы, который крепится к кузову вместе с кронштейном рычага.
Замена
Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель.
Последовательность работ по замене тросика выглядит следующим образом:
- Опустите рычаг ручного тормоза максимально вниз;
- Снимите тормозной диск с колеса, где проводится замена элемента;
- Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
- Опустите вниз выхлопную систему;
- Демонтируйте регулировочную гайку и контргайку;
- Снимите уравнитель;
- Теперь извлеките из уравнителя наконечники троса;
- Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
- Отогните скобки, которые крепят трос;
- Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
- Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
- Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
- Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
- Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
- Завершив установку нового элемента, выполните регулировку ручного тормоза.
Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.
Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.
Стояночный тормоз ваз 2110
Принцип действия такого элемента автомобиля ВАЗ 2110, как ручной (он же – стояночный) тормоз, достаточно простой. В качестве механического привода устройства используется специальный трос. Натягивая ручку ручника, водитель одновременно обеспечивает натяжение и его троса, которое происходит равномерно на тормозных колодках каждого колеса. Если же стояночный тормоз неисправен, следует провести такую работу, как Ваз 2110 регулировка ручника, либо отремонтировать его, заменив трос. Примечательно, что легко и просто на ваз 2110, как натянуть ручник, так и провести его замену.При неисправности ручника, водитель рискует тем, что автомобиль самостоятельно тронется с места или же, наоборот, не сможет продолжить движение после остановки на подъёме. Именно поэтому отрегулировать ручник придётся в любом случае – и сделать это можно будет, вовсе не обязательно обращаясь в автосервис. Опытный автолюбитель способен выполнить регулировку стояночного ручника отечественного авто и своими силами.
Замена тяги ручного тормоза ВАЗ 2110
Тяга стояночного тормоза зачастую требует замены, поскольку она эксплуатируется в условиях высокой влажности и грязи. Самой частой причиной её замены является заржавевшая резьба, которая не даёт возможности выполнить регулировку «ручника». Для выполнения работы необходимо поднять автомобиль на подъёмнике или загнать на яму. Далее выполните следующие действия:
- Опустите рычаг ручного тормоза в нижнее положение.
- Выкрутите регулировочную и контрирующую гайки с тяги рычага.
- Извлеките ось рычага, вытащив пассатижами шпильку.
- Извлеките тягу рычага из корпуса уравнителя тросов.
Установка производится в обратном порядке. После установки выполните регулировку натяжки стояночного тормоза.
Спасибо за подписку!
Схема ручного тормоза на ВАЗ-2112
Для наглядности приведём схему ручного тормоза
1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса.
В этой схеме нам потребуется элемент под номером 6. Именно он, и только он!
Что потребуется для регулировки?
Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.
Начало:
- Авто устанавливается на эстакаду или «козлы».
Вывешиваем зад
- Положение рычага выставляется в крайнее нижнее.
Ставим ручник в самый низ. На потёртости консоли не обращайте внимания, проводили эксперимент с нештатными подлокотниками. Видны железные крепления подлокотника. На фото автомобиль редакции

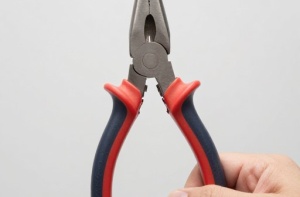

- Ключом ослабляется контргайка.

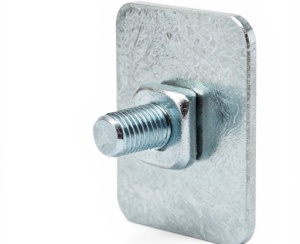

Регулировочная гайка
- Вторым ключом удерживается регулировочная гайка.
- Регулировочную гайку следует затянуть до той степени, пока трос не будет натянут. Надо помнить, что шток при натяжении троса следует удерживать пассатижами.
Натягиваем регулировочную гайку
- После этого стоит удостовериться, что полный ход рычага ручника составляет не более 4 и не менее 2 щелчков.
- Когда проверка рабочего хода завершена, затягивается контргайка. Регулировочная удерживается другим ключом.
- При необходимости меняется механизм на новый.
У нас всё заржавело, мы сменили механизм регулировки
- После отпускания отрегулированного рычага вниз, следует прокручивать задние колеса. Когда рычаг будет в крайнем нижнем положении, то колеса должны крутиться беспрепятственно.
Если не выходит натянуть трос, то его стоит заменить на новый.
>
Регулировка ручника после натяжения
После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23%. Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.
Что делать, когда регулировка не дает результата
Бывают и такие случаи, когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:
- Наконечники ослаблены.
- Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации.
ХОККУ! Старый трос весьма ушёл в износ! Для сравнения старый и новый тросы ручника
- Физический износ (потёртости и трещины) тросов ручника.
Сильный износ троса ручника
- Тросу достаточно тяжело перемещаться в кожухе даже после смазки.
Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.
Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.
Зачем подтягивают ручник?
Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.
Если ручник будет неисправен, то надо просто подтянуть трос или заменить его на новый. На ВАЗ-2112 сделать это достаточно просто своими руками.
Необходимость регулировки
Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.
>
Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.
В процессе эксплуатации автомобиля, в вследствии износа накладок задних тормозных колодок и вытягивания тросов привода, периодически возникает необходимость в регулировке хода рычага стояночного тормоза (ручника).
В данной статье речь пойдет о том, как можно будет подтянуть ручник на ВАЗ-2110. Этим способом можно также воспользоваться и при регулировке ручника на остальных переднеприводных автомобилях отечественного производства.
Примечателен и тот факт, что на ВАЗ — 2110 можно очень легко, как натянуть ручник, так и произвести его замену. В случаи, если этот элемент транспортного средства будет работать неисправно, не исключено что автомобиль самостоятельно тронется с места. Последствия этого могут оказаться самыми различными.
Это и является одним из основных причин из-за которого необходимо периодически проверять роботоспособность ручники, а в случаи необходимости и подтянуть его. Но это вовсе не означает, что для этого, вам нужно будет отправляться в автосервис, так как сделать это можно и самостоятельно.
Замена тросиков ручного тормоза ВАЗ 2110
Тросики имеют свойство растягиваться, расплетаться, ржаветь и застревать в местах их соприкосновения с другими элементами. Если такая ситуация случилась, то необходимо их заменить. Замена троса ручного тормоза ВАЗ 2110 – процедура, которая отнимет у вас несколько часов времени, поскольку для выполнения работы нужно снимать задние колёса и разбирать барабаны. Итак, приступим:
- Перед установкой смажьте новые тросы трансмиссионным или любым другим маслом.
- Выкрутите регулировочную и контрирующую гайки, таким образом отсоединив распределитель.
- Снимите задние колёса, затем снимите тормозные барабаны.
- Извлеките тросы из корпуса тормозного механизма.
Установку тросиков стояночного тормоза выполняйте в обратном порядке.
Регулировка стояночного тормоза
Примечание. Не следует пренебрегать проверкой и регулировкой, так как из-за неправильной установки или регулировки могут быть плачевные последствия.
Проверку и регулировку стояночного тормоза лучше проводить через каждые 30 тысяч километров пробега, даже при его исправной работе.
Проверка осуществляется очень просто:
- Сначала затягивается до отказа ручник, включается первая передача и плавно опускается педаль сцепления(см. Ремонт сцепления – проводим сами). В том случае, если ручной тормоз в порядке, то двигатель автомобиля должен заглохнуть. В тех случаях, когда машина начинает даже медленно двигаться, значит, настало время производить регулировку или требуется ремонт.
Примечание. В большинстве случае при неправильной работе стояночного тормоза или после выполнения замены тросика требуется просто подтянуть трос. После подтягивания следует в обязательном порядке вновь проверить работоспособность детали.
Некоторые автоводители, пытаясь меньше изнашивать тросик стояночного тормоза, стараются намного реже использовать его. Подобная «экономия» может привести к обратному результату: тросик при редком перемещении в оболочке, начинает постепенно терять подвижность и в конечном результате начинает заклинивать и обрываться. Необходимо пользоваться стояночным тормозом часто, во всех необходимых случаях. Во многих случаях на дороге ручной тормоз выполняет функции, позволяя уберечь здоровье и жизнь автоводителю и другим участникам дорожного движения. Также, используя ручной тормоз на стоянках, можно уберечь свое и другие транспортные средства от порчи, ведь транспортное средство, не зафиксированное ручником, может внезапно и по определенным причинам начать двигаться, портя все, что его окружает. Проводить замену тяги ручника желательно после просмотра соответствующего видео и фото – материалов. Следует помнить, работая своими руками, что инструкция дает всегда практичные советы, игнорировать которые не стоит. Цена на новый трос стояночного тормоза сегодня не высока, так что можно неплохо сэкономить, если не платить ремонтникам, а сделать все самостоятельно.
