Как снять подушку безопасности на ларгусе

21 март 2019 Лада.Онлайн 6 389 0

Снимать рулевое колесо автомобиля приходится в разных случаях, например, для перетяжки его обода кожей или для демонтажа последующих деталей. В статье представлена инструкция по самостоятельной замене руля на автомобиле Лада Ларгус.

Потребуется

: ключ Torx T50, две стержня диаметром около 5 мм, плоская отвертка, новый болт крепления руля (артикул 8200686474) и отсоединить минусовую клемму с аккумулятора (минимум на 15 минут, чтобы разрядились конденсаторы подушки безопасности).

Характеристики ГУР у Лады Ларгуса

Этот узел не менее важен, чем тормозная система. От его работоспособности тоже зависит безопасность водителя и пассажиров. ГУР (гидравлический усилитель руля) обеспечивает возможность управления автомобилем путём лёгкой установки ведущих колёс в нужном направлении.

На Ладе Ларгусе устанавливается гидроусилитель комбинированного вида, т. е. некоторые его элементы расположены непосредственно в корпусе рулевого механизма. Иначе говоря, являются составляющей механической части рулевой колонки. ГУР Лады Ларгус состоит из стандартного набора элементов:

бачок;
насос ГУР, дополненный клапаном перепуска рабочей жидкости;
трубопроводы;
механизм перераспределения;
рабочий механизм.

Составных частей не так много, чем объясняется высокая надёжность гидроусилителя. Неисправности связанные с его работой случаются нечасто. Обычно неполадки возникают по причине нарушений правил эксплуатации самими автовладельцами. Гораздо реже – из-за естественного износа деталей, но, конечно, нельзя не учитывать низкое качество комплектующих.

Обслуживание сводится к соблюдению простых правил. Главное заключается в регулярной проверки уровня рабочей жидкости в расширительном бачке системы. Дополнительных регулировок ГУР не требует.

Проверять несложно, для этого достаточно открыть капот. Жидкость в системе нужна ещё и для смазки элементов ГУР. Если уровень будет низким, детали начнут изнашиваться слишком быстро. При подобной эксплуатации узел скорее выйдет из строя.

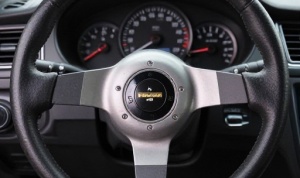

Снятие руля и кожуха рулевой колонки автомобиля Лада Ларгус

Рулевое колесо снимаем для его замены, а также при демонтаже соединителя подрулевых переключателей, рулевой колонки или панели приборов

Отсоединяем минусовую клемму аккумулятора

Ждем 15 минут, чтобы разрядились конденсаторы срабатывания подушки безопасности

Устанавливаем руль в положение, соответствующее прямолинейному движению автомобиля

Снимаем модуль подушки безопасности водителя, для этого:

Вводим в два специальных отверстия, расположенные по бокам рулевого колеса одновременно два стержня и сжимаем пружинные фиксаторы крепления модуля подушки безопасности

Одновременно помощник тянет руками модуль подушки безопасности на себя и отводит его с выключателем звукового сигнала от руля на длину проводов

Расположение пружинных фиксаторов, крепления модуля подушки безопасности

Поворачиваем руль в положение прямолинейному движению автомобиля и поддеваем отверткой фиксатор колодки жгута проводов

Вынимаем фиксатор из колодки

Отсоединяем колодку от подушки безопасности. Снимаем подушку безопасности

Устанавливаем подушку безопасности после установки руля в обратной последовательности

Помечаем положение ступицы руля относительно вала

Выкручиваем болт крепления рулевого колеса, удерживая руль от проворачивания

Полностью выкручивать болт не нужно, чтобы избежать травмирования при резком отсоединении руля со шлицов рулевого вала.

Резкими ударами рук вдоль оси рулевого вала сбиваем рулевое колесо со шлицевого наконечника вала

Полностью выкручиваем болт крепления руля

Снимаем ступицу рулевого колеса со шлицев вала и выводим через отверстие в ступице провод с колодкой подушки безопасности

И снимаем руль

Чтобы не повредить токоведущую шину контактного кольца подушки безопасности, фиксируем кольцо от проворачивания

Для этого вставляем в специальный паз на внешней окружности кольца отрезок тонкой пластинки. Хорошо для этого подходит отрезок от стяжного хомута.

Перед установкой руля нужно не забыть вынуть фиксатор!

Устанавливаем руль в обратном порядке.

Наносим на резьбу болта крепления руля анаэробный фиксатор резьбы. При установке руля болт нужно заменить.

Затягиваем болт крепления моментом 44 Нм.

Снятие и установка кожуха рулевой колонки

Выкручиваем два винта крепления кожуха, расположенные на нижней поверхности нижнего кожуха

Тянем вверх и снимаем верхнюю часть кожуха

Снимаем правую сторону нижней части кожуха с замка зажигания

Выводим фиксатор нижней части кожуха из зацепления с панелью приборов и снимаем нижнюю часть

Устанавливаем кожух в обратной последовательности

Особенности устройства гидроусилителя Лады

Рулевой механизм Ларгуса обычный, реечного типа. Устроен по принципу передвижения шестерни по рейке, но для облегчения прилагаемого давления на рулевое колесо используется гидравлический усилитель. Подобный механизм распространен на большинстве легковых автомобилей. Объясняется это просто: конструкция состоит из минимума деталей, КПД у ГУР высокое. Несмотря на свою надежность, рулевой механизм с гидроусилителем не выдерживает постоянного передвижения по ухабам и неровностям дорожного покрытия, отсюда и частое возникновение вибраций.

На ГУР Лады Ларгус устанавливается насос с лопастями, с помощью которых осуществляется возможность движения масла в системе ГУР. Лопастной насос находится на двигателе, где закреплен на кронштейне и встроен в привод ГРМ, т. е. в движение лопасти насоса приводятся поликлиновым ремнём привода коленвала. Это значит, нужно своевременно подтягивать ремень генератора, хотя для этого есть специальный ролик-натяжитель.

Привод рулевого механизма конструктивно имеет две рулевые тяги, соединённые с рычагами поворотных кулаков подвески спереди при помощи шарнирных соединений. В отличие от других моделей ВАЗ, на Ларгусе есть подрамник, на котором и закреплена рулевая рейка с ГУР в пыльнике (на всех остальных моделях ВАЗ рулевой механизм закреплён на щитке моторного отсека).

Во время запуска силовой установки масло в системе ГУР Ларгуса из бачка посредством создаваемого насосом давления движется к клапану распределения. При повороте колеса в ту или иную сторону при помощи этого клапана соединяется одна из полостей ГУР с трубками, а другая с трубопроводом высокого давления. Поршень гидроусилителя соединен с рулевой рейкой, приводит в движение шестерню, в результате чего начинает двигаться и рейка. Движение рейки вправо или влево заставляет поворачиваться поворотные кулаки, так осуществляется поворот направо или налево.

Повреждения ГУР не особо влияют на возможность управления автомобилем. Единственный недостаток – в значительном увеличении усилия при необходимости повернуть рулевое колесо.

Рулевое колесо — снятие и установка

Примечание: каталожный номер руля см. здесь, крепящего болта см. здесь

Снятие

Установить автомобиль на рабочий пост и затормозить стояночным тормозом.

Заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

Выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Рисунок 2-1 — Снятие рулевого колеса:

1 — рулевое колесо; 2 — жгут проводов блока подрулевых переключателей; 3 — болт крепления рулевого колеса

Снять модуль надувной подушки безопасности водителя (МНПБВ).

Установить передние колеса в положение, соответствующее прямолинейному движению автомобиля.

Отвернуть не полностью болт 3, рисунок 2-1, крепления рулевого колеса (насадка сменная Torx Т50, удлинитель и вороток).

Покачивая в стороны, потянуть руль на себя, сдвигая его по шлицам

вывернуть полностью винт крепления

Аккуратно продеть через отверстие в ступице жгут 2 проводов блока подрулевых переключателей к модулю надувной подушки безопасности

и снять рулевое колесо с вала.

Установка

Внимание. Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.

Убедиться, что передние колеса автомобиля находятся в положении, соответствующем прямолинейному движению автомобиля.

Проверить и при необходимости выставить в среднее положение контактный диск устройства вращающегося блока подрулевых переключателей.

Установить рулевое колесо на рулевой вал. Установка руля производится так, чтобы широкая проточка на стипице рулевого колеса 1 села на паз рулевого вала. При этом более узкие проточки 2 совместятся с соответствующими пазами на рулевом валу.

Закрепить рулевое колесо новым болтом. Момент затяжки болта 44 Н.м (4,4 кгс.м) (насадка сменная Torx Т50, удлинитель и вороток, ключ моментный).

При установке рулевого колеса проложить через отверстие в ступице жгут проводов блока подрулевых переключателей к модулю надувной подушки безопасности.

Установить модуль надувной подушки безопасности водителя (МНПБВ).

Подсоединить клемму провода «массы» к аккумуляторной батарее и включить зажигание .

Разблокировать ЭБУ подушек безопасности с помощью диагностического прибора.

Проверить работу устройства вращающегося блока подрулевых переключателей, для чего:

— повернуть рулевое колесо в крайнее левое положение;

— повернуть рулевое колесо в крайнее правое положение;

— вернуть рулевое колесо в центральное положение;

— убедиться в отсутствии вывода сообщения о неисправности на комбинации приборов.

Видео

Заводское масло и правила выбора

Так как Лада Ларгус – это фактически аналог Рено Логан, для этого автомобиля подходит масло ГУР с французской модели. В свою очередь это подтверждает и производитель Ларгус.

Что рекомендуется использовать для замены жидкости в ГУР на Ладе Ларгус

Условия

Марка

Кроме этих марок рабочей жидкости ГУР, производитель рекомендует некоторые аналоги, которые по своим характеристикам максимально приближены к оригиналу:

Mobil ATF 220 или 320;
Castrol ATF D2 или D3;
Liqui Moly ATF 1100.

При самостоятельной замене масла ГУР следует учитывать, что смешивать жидкость разных марок нельзя ни в коем случае.

Результатом таких смешиваний станет вспенивание масла и, как следствие, выход из строя ГУР. Для замены необходимо использовать полный объем рабочей жидкости. Только соблюдение таких простых правил и рекомендаций по контролю уровня масла и выбору нужной марки в конечном итоге приведут к стабильной работе всей системы рулевого управления в целом. Так можно сэкономить деньги на дорогостоящий ремонт, а также значительно снизить риск попадания в ДТП из-за неисправного рулевого механизма.

Снятие и установка подушки безопасности переднего пассажира автомобиля Лада Ларгус

Подушка безопасности переднего пассажира находится в панели приборов со стороны пассажира и состоит из сложенной оболочки подушки и газогенератора

Модуль подушки пассажира отличается от подушки безопасности водителя формой и большим объемом;

При установке детского кресла на переднее пассажирское сиденье отключите подушку безопасности пассажира.

Для отключения подушки откройте дверь переднего пассажира и поверните выключатель в положение «OFF».

Для снятия подушки нужны инструменты: ключ Torx T30, торцовая головка «на 10».

Подготавливаем автомобиль для выполнения задания и отключаем минусовую клемму аккумулятора

Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.

Приступать к последующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора.

Для этого необходимо подождать не менее 15 мин после отключения электропитания.

Запрещается разборка модуля подушки безопасности.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.

Снимаем панель приборов, как описано в статье – Как снять панель приборов Лада Ларгус

Откручиваем четыре гайки крепления модуля подушки безопасности к панели приборов

Вынимаем жгут проводов из одного держателя

Вынимаем жгут проводов из другого держателя

Вынимаем жгут проводов из третьего держателя на панели

И снимаем модуль подушки безопасности переднего пассажира

Устанавливаем модуль подушки безопасности в обратной последовательности

Снятие

Установить руль прямо.
Сжать фиксаторы крепления модуля подушки безопасности, одновременно вводя стержни в отверстия, которые находятся по бокам рулевого колеса.
Потянуть на себя модуль подушки безопасности вместе с выключателем звукового сигнала от руля на длину подсоединенных к ней проводов.
Отсоединить колодку с проводами от модуля подушки безопасности, предварительно сняв фиксатор (поддеть отверткой).
Снять подушку безопасности.

Пометить положение ступицы руля относительно вала.
Вывернуть болт крепления рулевого колеса, удерживая руль от проворачивания.
Снять руль, потянув его на себя.
При снятии руля аккуратно извлечь через отверстие в ступице жгут проводов блока подрулевых переключателей к модулю надувной подушки безопасности.

Чтобы не повредить токоведущую шину контактного кольца подушки безопасности, зафиксируйте кольцо от проворачивания, вставив в специальный паз отрезок тонкой пластинки.

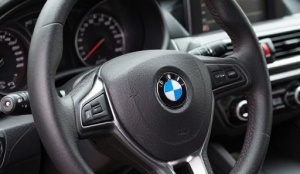

В рулевом колесе устанавливается подушка безопасности водителя

Подушка безопасности крепится на рулевом колесе двумя пластмассовыми крючками, которые входят в зацепление с двумя пружинными фиксаторами на рулевом колесе

Если перевернуть руль в сборе с подушкой безопасности, то можно увидеть, как она крепится (рисунок 2)
