Когда требуется подтяжка рулевой рейки на Приоре


Рулевая рейка — место уязвимости для Lada Priora
Первый признак, свидетельствующий о необходимости регулировки рейки — появление стука при езде по небольшим неровностям. Особенно отчётливо стуки будут ощущаться при езде по просёлочной местности. При этом водитель будет ощущать удары и вибрации на рулевом колесе, которые также будут передаваться на весь кузов автомобиля.

Помимо этого, в случае ослабления гайки регулировки рулевой при езде по шоссе машина будет немного «плавать», и от водителя будет требоваться дополнительное подруливание, что также сразу станет заметно.

Также специалисты утверждают, что подтяжка необходима в том случае, если водитель стал замечать появление отчётливо слышимого хруста в области рулевой колонки, а также увеличении амплитуды оборота руля.

Для чего предназначена рулевая рейка переднеприводных автомобилей

В машинах с передним приводом никак не установить классическую, давно проверенную систему управления поворотом передних колёс. Этого не даст сделать и поперечная установка мотора, и силовые приводы к колёсам. Поэтому громоздкую систему рычагов заменила рулевая рейка. Её основная задача — передача усилия с рулевого колеса на поворотные рычаги.

Важно! Большинство «Приор» оборудовано электрическим усилителем руля (ЭУР) а не гидроусилителем. Это является особенностью данной модели.

Расположение и устройство рулевой рейки «Приоры» с ЭУР

Для экономии пространства данный элемент системы управления «Приоры» расположен на стенке моторного отсека. На переборке между двигателем и салоном «Приоры». Рейка соединена с рулевой колонкой, находящейся в салоне.

Устройство рулевой рейки

Этот важный узел управления «Приоры» собран из следующих компонентов.

  • Рейка передвижная.
  • Корпус.
  • Шлицевой вал с подшипником.
  • Металлический корпус (кожух).
  • Уплотнители и сальники.
  • Крепёж и фурнитура (болты, гайки).
  • Пружины.
  • Резиновый чехол механизма.

Основой этого механизма является металлический штырь (рейка), если можно так сказать. На одной его части имеются зубцы. Они входят в сопряжение с валом привода от руля, расположенным под прямым углом к несущему штырю. Это, по сути, известная всем червячная передача. Вал вращаясь передвигает, зацепляясь зубьями, рейку внутри кожуха. В защитном кожухе имеется специальная прорезь для присоединения наконечников рулевых тяг. В центре штыря (рейки)имеются специальные отверстия под наконечники, которые через особые рычаги соединены с поворачивающимися колёсами.

Это интересно: Lada 2109 1.5 16v – турбо-сборка!

Неисправности и их признаки у рулевой рейки «Приоры» с ЭУР

Чаще всего выходят из строя трущиеся детали этого узла. Определить поломку или просто изношенность рулевого механизма довольно просто. Это будет ознаменовано следующими признаками:

  1. Трудно поворачивается руль.
  2. При вхождении в поворот из механизма слышится постукивание и скрежет.
  3. В движении, при использовании рулевого колеса чувствительные толчки передаются от него в руки.

В общем и целом значительно ухудшается управляемость «Приоры».

При осмотре, мастер определит необходимость замены рулевой рейки «Приоры» визуальным осмотром. Обычно, он берётся рукой за тягу, а напарник проворачивает рулевое колесо. По излишнему люфту и посторонним звукам мастер выносит вердикт.

Внимание! Это устройство вполне ремонтопргодно. В продаже имеются готовые ремонтные комплекты для рулевой рейки «Приоры». На эту тему имеются отдельные статьи.

Когда подтяжка не поможет, и механизм надо менять

О замене рейки стоит задуматься, когда её подтяжка никак не влияет на поведение автомобиля на дороге, а также не помогает избавиться от неприятного стука. Вышедшая из строя рулевая рейка станет причиной появления значительно люфта рулевого колеса. Более того, она может начать заедать (бывает такое чрезвычайно редко, но подобные случаи известны). Если рейка начала заедать, то лучше отказаться от эксплуатации автомобиля, поскольку это может привести к самым печальным последствиям.

Не обойтись без замены и в том случае, если после её подтяжки удалось избавиться от стуков и вибраций, но они вновь появились позже.

Что необходимо для работы и как подтянуть рулевую

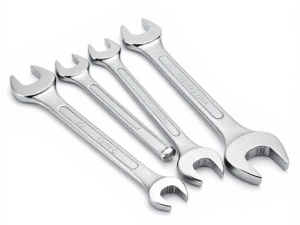

Для подтяжки рулевой рейки понадобятся специальные ключи

Для осуществления подтяжки понадобятся следующие инструменты:

  • Шлицевая отвёртка (говоря простым языком, «плоская» отвёртка);
  • Гаечный ключ на 13;
  • Специальный ключ на 17, предназначенный для регулировки рулевой рейки.

Для более комфортного и быстрого выполнения работы рекомендуется загнать автомобиль на специальную смотровую яму либо эстакаду, а также использовать помощника, с ролью которого справится даже ребёнок.


Нижнюю гайку крепления рейки выкрутить непросто

Чтобы добраться до рейки, стоит выполнить ряд несложных действий:

  • Отсоединить аккумуляторные клеммы и осуществить его демонтаж;
  • С помощью гаечного ключа на 13 выкрутить болт, крепящий подставку под АКБ, после чего её снять;
  • Непосредственно под рулевой рейкой с помощью шлицевой отвёртки необходимо вытащить небольшую заглушку регулировочной системы.

После этого появится доступ к гайке, отвечающей за подстройку теплового зазора в рейке.

Далее необходимо подсунуть руку под рулевую рейку и постараться накинуть ключ для рейки на гайку. Затягивать гайку необходимо по часовой стрелке, но так как сама рейка расположена как бы в перевёрнутом состоянии, со стороны может показаться, что затягивать гайку необходимо против часовой стрелки. Специалисты рекомендуют за раз подтягивать гайку не более чем на 25–30 градусов, после чего нужно попробовать повращать рулевое колесо, которой должно крутиться без рывков и закусываний.

Также необходимо прислушиваться к звукам, доносящимся из рулевой — если при вращении руля пропали стуки, а также нет никаких прочих шумов, то рейка подтянута правильно, и можно ставить аккумуляторную батарею и резиновую заглушку на своё место.

Процесс подтяжки на видео

Разборка и сборка рулевого механизма

Разборку рулевого механизма проводим при его ремонте. Снимаем рулевой механизм (см. «Снятие рулевого механизма»). Снимаем чехол рулевого механизма (см. «Замена чехла рулевого механизма»).

Снимаем опору рулевых тяг. Вставляем бородок в паз гайки крепления трубы картера.

Отворачиваем гайку, нанося удары по бородку (правая резьба).

…и снимаем трубу картера.

Отжимаем отверткой два фиксатора втулки, расположенной внутри трубы…

…и вынимаем втулку.

Снимаем с втулки два резиновых кольца (стрелками показаны фиксаторы втулки).

Если необходимо заменить гайку, щипцами для снятия стопорных колец разжимаем. . и снимаем стопорное кольцо… Снимаем гайку крепления трубы.

Вынимаем из регулировочной гайки упора рейки резиновую заглушку. Шабером удаляем замятый металл в местах контровки регулировочной гайки упора.

Специальным ключом «на 24» с внешней восьмигранной головкой отворачиваем гайку упора.

Вынимаем пружину упора. Поддев отверткой…

…снимаем уплотнительное кольцо.

Ударом картера о деревянный брусок выбиваем упор рейки. Поддев отверткой…

…снимаем вкладыш с упора. В проточке упора установлено резиновое кольцо.

Снимаем с картера резиновое кольцо, уплотняющее отверстие для рулевого механизма на щитке передка.

Снимаем пыльник с вала–шестерни. Шестигранником «на 6» отворачиваем два винта (показаны стрелками)…

…и снимаем крышку картера.

Снимаем сепаратор с роликами упорного подшипника.

Снимаем уплотнительное кольцо крышки.

Вынимаем рейку из картера.

Выпрессовываем вал–шестерню, зажав вал в тисках с накладками губок из мягкого металла и отжимая картер монтажной лопаткой вверх.

Вынимаем вал–шестерню с подшипником из картера. Поддеваем отверткой…

…и снимаем стопорное кольцо втулки.

Вынимаем втулку вала–шестерни в сборе с опорной пластиной.

При необходимости замены игольчатого подшипника сверлом диаметром 4 мм сверлим в картере два диаметрально расположенных отверстия так, чтобы они выходили к торцу наружного кольца игольчатого подшипника. Через просверленные отверстия стержнем соответствующего диаметра выбиваем наружное кольцо подшипника из картера.

Съемником спрессовываем шариковый подшипник вала–шестерни с внутренним кольцом роликового упорного подшипника.

Съемником спрессовываем с вала внутреннее кольцо игольчатого подшипника.

Отверткой поддеваем и вынимаем сальник вала–шестерни из крышки картера. Если необходимо заменить наружное кольцо роликового упорного подшипника…

…шабером удаляем выдавленный металл в четырех местах и вынимаем кольцо. Обильно смазываем подшипники, зубья рейки и шестерни, пластмассовую втулку рейки смазкой Фиол-1. Собираем рулевой механизм в обратной последовательности. Наружное кольцо игольчатого подшипника запрессовываем в картер оправкой подходящего диаметра. Для заделки отверстий в картере можно применить «быструю сталь» или «холодную сварку». Запрессовываем вал–шестерню с шариковым подшипником в картер отрезком трубы подходящего диаметра или высокой головкой, прикладывая усилие к наружному кольцу подшипника. Можно запрессовать вал–шестерню в картер, оперев наружное кольцо подшипника на губки тисков. Затем надеваем картер на подшипник…

…и напрессовываем картер легкими ударами молотка через деревянный брусок.

Запрессовываем сальник вала–шестерни в крышку через оправку или головку заподлицо с торцом крышки. Вставляем рейку в картер рулевого механизма. Устанавливаем трубу.

После затяжки гайки крепления трубы закерниваем гайку. Поворачиваем вал–шестерню, так чтобы лыска на нем была расположена с правой стороны. Передвигаем рейку, так чтобы опора рулевых тяг, установленная на рейке, располагалась посередине паза трубы. Вставляем упор рейки, пружину упора и заворачиваем гайку упора. Гайку упора рекомендуется заменить на новую.

Схема контроля зазора в зацеплении рейки и вала–шестерни

: 1 — индикатор часового типа; 2 — кронштейн крепления индикатора; 3 — гайка; 4 — уплотнительное кольцо; 5 — картер рулевого механизма; 6 — игольчатый подшипник; 7 — вал-шестерня; 8 — втулка; 9 — крышка картера; 10 — рейка; 11 — вкладыш; 12 — упор рейки; 13 — ножка индикатора; 14 — пружина

Читать дальше: Тюнинг форд фокус 3 хэтчбек

Регулируем зазор в зацеплении шестерни с рейкой. Для этого устанавливаем рейку в среднее положение и блокируем ее от перемещения. Вставляем в отверстие регулировочной гайки упора ножку индикатора часового типа до касания наконечника ножки с упором рейки. Диаметр наконечника ножки индикатора должен быть не менее 3,5 мм…

…чтобы ножка уперлась в торцевую поверхность 1 упора, а не провалилась в его отверстие 2 (для наглядности показано на демонтированном упоре). Прикладываем к валу–шестерне крутящий момент 15 Н·м (1,5 кгс·м), при этом шестерня отталкивает рейку и упор. По показаниям индикатора определяем величину перемещения упора, которая соответствует фактической величине зазора в зацеплении. Если она превышает 0,05 мм — заворачиваем регулировочную гайку, добиваясь указанной величины перемещения упора. После этого, разблокировав рейку, проверяем легкость вращения ведущей шестерни во всем диапазоне хода рейки.

Пыльник рулевой рейки

Работоспособность механизма рулевой рейки в первую очередь определяется надёжной защитой от попадания грязи, влаги и прочего мусора. Для этой цели предусмотрен специальный гофрированный резиновый чехол (пыльник). Рулевая рейка ВАЗ-2110 прослужит долго, если регулярно контролировать состояние пыльника. Периодически с помощью яркого фонарика проверяйте целостность и герметичность защитного чехла и тогда вы сможете надолго избежать проблем с ремонтом рулевой рейки. При обнаружении любых дефектов пыльника, следует немедленно произвести его замену. Замена пыльников рулевых реек – процедура довольно хлопотная. Однако это мероприятие можно выполнить своими руками. Для этого нужны будут инструмент, новый пыльник, пара часов и желание. В этой статье представлена подробная инструкция, как самостоятельно заменить защитный чехол рулевой рейки.
