Доработка воздуховодов печки ваз 2110 своими руками

Отопление ВАЗ 2110, устройство и принцип работы печки

Система отопления автомобиля ВАЗ 2110 состоит из: блока электронного управления печки, работающего из салона, воздуховодов, которые отходят от печки, и блока отопителя, обеспечивающего обогрев салона.

Блок отопителя представлен такими элементами:

  1. Электродвигателем, на котором закреплен вентилятор, чтобы нагнетать горячий воздух.
  2. Радиатором, без которого система работать не будет. При этом, в отличие от отопителя старого образца, радиатор новой печки ВАЗ 2110 не имеет крана, который перекрывает поток антифриза (тосола) через радиатор. В результате этого, он всегда (хоть летом, хоть зимой) нагрет. Это сделано для устранения протеканий, которые не редко наблюдаются через данный кран, а также — для максимально быстрого нагрева салона при необходимости. Приточная вентиляция в летнее время идет мимо радиатора, однако некоторые автовладельцы ВАЗ 2110 при ремонте печки добавляют этот кран в систему.

  3. Тремя заслонками, одна из которых закрывает/открывает канал отопителя, вторая отвечает за рециркуляцию воздухозаборника, а третья, наиболее важная для салона — управляет отопителем.
  4. Резистором, регулирующим скорость обдува.

Все элементы заключены в блоке с дополнительными штуцерами, щитками и клапанами. Весь этот агрегат одет в корпус и расположен в подкапотном пространстве ближе к приборной панели.

Принцип работы и устройство печки ВАЗ-2110

Отопитель ВАЗ-2110 включает в себя множество различных компонентов. Под капотом автомобиля располагается главный действующий элемент – радиатор. Именно благодаря радиатору в салон авто через специальный распределитель с патрубками поступает теплый воздух. В большинстве случаев нагретый поток воздуха направляется на обдув лобового стекла, поэтому печка считается также одним из ключевых элементов безопасного вождения в зимнее время года.

Управлять работой отопителя салона возможно благодаря блоку САУО. Этот блок работает в паре с датчиком температуры салона. Оба устройства зависят друг от друга, так как именно датчик отправляет блоку температуру, после чего происходит сопоставление полученных показателей с выставленными на рукоятке условиями. С помощью рычага управления можно выставлять промежуточные и два крайних положения – MIN и MAX. Если рычаг поставить именно на крайнее положение, то работа отопителя будет протекать без использования датчика температуры.

Еще одним весьма важным компонентом печки является специальный привод, приводящий в движения заслонки. Именно это устройство отвечает за их открытие и закрытие. Выход из строя привода чаще всего приводит к тому, что печка начинает дуть холодом. Если заслонки находились в закрытом положении и привод перестал исполнять свои прямые обязанности, то отопитель вовсе не будет функционировать.

Говоря об устройстве любой автомобильной печки, то здесь стоит, прежде всего, выделить следующие составляющие:

  • Радиатор – способствует нагреву воздуха;
  • Распределитель – подаёт через патрубки тёплый воздух в салон;
  • Блок САУО – блок управления работой отопителя;
  • Рычаг управления системой отопления;
  • Заслонки – позволяют регулировать температуру воздуха;
  • Привод – приводит в движения заслонки.

Печка на «десятке» работает по принципу рециркуляции. Это значит, что весь задействованный в циркуляции воздух не забирается с улицы, он постоянно находится внутри отопительной системы ВАЗ-2110. Очевидное преимущество такого принципа работы – с улицы не попадает большое количество грязи, пыли и прочих включений, способствующих быстрому загрязнению фильтров. Но не лишена такая система и недостатков. Во время работы системы отопления салона ВАЗ-2110 стекла сильно запотевают.

Воздуховоды ВАЗ 2110, устройство и зачем они нужны

Воздуховоды обеспечивают:

  1. Вентиляцию салона посредством центральных сопел.
  2. Воздухораспределитель отвечает за подачу тепла либо обычного воздуха с целью вентиляции.
  3. Для обогрева ног есть целая система, которая состоит из пяти сопел.
  4. На заднюю часть автомобильного салона направлены два воздуховода.
  5. Два боковых воздуховода отвечают за обогрев боковых стекол, а также частично салона, что обеспечивает лучшее отопление.
  6. Также есть 2 сопла для вентиляции.

Блок электронного управления печи

В блок электронного управления включены:

  1. Ручка контроллера. Данное устройство дает возможность задавать в салоне температуру, которую выдает блок печки. Ручка контроллера выставляет температуру воздуха, которая соответствует той, что за бортом, и включается посредством поворота ручки (до 30 градусов по Цельсию). Данную деталь, как правило, называют контроллером САУО.
  2. Датчик температуры контролирует включение печки, когда температура воздуха в салоне уменьшается на 2 градуса против заданной. Датчик имеет микровентилятор, и когда ручка управления расположена в позиции А, в блоке печки включается микромоторчик, после чего начинает работать заслонка, которая обеспечивает правильное отопление. Поэтому, перед ремонтом системы отопления, нужно проверить работу данного датчика. Он находится возле лампы отопления на потолке. Поскольку его ремонт не предусмотрен, при поломке данное устройство нужно сразу же заменить.

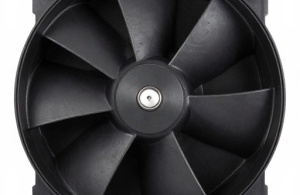

Вентилятор печки.

Печка 2110, чем печь нового образца отличается от старой печи

  1. Основное отличие новой печки от печки старого образца — в конструкции радиатора. Поэтому, если при осуществлении ремонта системы отопления вы решите установить радиатор нового образца, следует учесть некоторые нюансы.
  2. Помимо этого, контроллер САУО также имеет определенные отличия. Так, 4 и 5 позиционные контролеры, выпущенные до осени 2003 года, уже убрали с производства и они не подойдут на новые модели отопителя.
  3. Также отличаются микроредукторы, выпущенные до сентября 2003 года. Главное отличие — резисторы, поэтому необходимо обратить внимание на то, взаимозаменяем ли резистор в купленной вами модели ММР.


Резистор печки

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

  1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
  2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
  3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
  4. Резисторное устройство предназначено для регулировки скорости обдува.


Составляющие элементы системы обогрева

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

  • 1 — электропневматическое клапанное устройство;
  • 2 — лицевой корпус воздухозаборника обогревательного узла;
  • 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
  • 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
  • 5 — заслонка системы рециркуляции;
  • 6 — задняя часть корпуса воздухозаборника отопительного узла;
  • 7 — заслонка отопительного канала;
  • 8 — заслонка системы управления отопительным узлом;
  • 9 — радиаторный узел;
  • 10 — защитный пластиковый кожух радиаторного устройства;
  • 11 — втулка, установленная в пароотводящем патрубке;
  • 12 — втулка подводящей магистрали отопительного узла;
  • 13 — втулка отводящего патрубка;
  • 14 — электрический моторчик отопительной системы;
  • 15 — корпус электрического мотора;
  • 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
  • 17 — приводная ручка управления заслонкой обогревательной системы;
  • 18 — моторедуктор приводного устройства, представленный в небольших размерах;
  • 19 — резисторный элемент;
  • 20 — защитная крышка облицовки отопительного узла.


Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

  • 1 — воздуховоды, предназначенные для прогрева задней части салона машины;
  • 2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
  • 3 — воздуходувы, предназначенные для обдува ног;
  • 4 — основные сопла для вентиляции салона авто;
  • 5 — боковые сопла вентиляции салона;
  • 6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
  • 7 — ручка управления обогревательным узлом салона;
  • 8 — пластиковый корпус воздухораспределительного устройства;
  • 9 — заслонка системы прогрева ног;
  • 10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
  • 11 — отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

  1. Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
  2. Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
  3. Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Причины неисправности печи

  1. Не регулируется температура печки. Причину нужно искать в блоке управления либо в заслонке.
  2. Не работает потолочный датчик.
  3. Печка не работает, в салон поступает лишь холодный воздух.
  4. Плохо поступает горячий воздух к боковым стеклам и/или к ногам.
  5. Уровень охлаждающей жидкости падает, что может происходить как явно (когда течет с патрубков или радиатора), так и скрытно.
  6. Печка работает, однако сильно шумит.

Тюнинг печки ВАЗ 2110

Здравствуйте! Пост не мой, размещен по просьбе одного из посетителей! Готов поделиться результатами эксперимента , проведенного на своей машине )))


На днях
модернизировал свою печку .Перед этим внимательно почитал на форумах кто как делает и наконец решился немного подработать систему охлаждения по рекомендациям в одной из статей. Теперь о главном ,как мы все знаем отверстие байпасного канала 11 мм и именно из него идет тепло в салон , наша задача уменьшить его на 5 мм.В итоге получаем усиление циркуляции охлаждающей жидкости в радиаторе отопителя и как следствие -повышение температуры. С погодой повезло было солнечно и градусов -10 отправился к себе в гараж.По дороге заехал в автомагазин и приобрел шланг Ф16 и несколько хомутов.Подробно рассказывать о том как сливается тосол наверно нет смыла -это очень просто. После того как тосол был слит возникла проблема — шланги и термостат «прикипели» друг к другу.долго занимался их разъединением и потратил кучу времени ,но результат того стоил — шланги разъединились и при этом остались совершенно целыми. Далее к выходу радиатора отопителя приладил шланг с расширительного бачка и его пришлось укоротить где то 4-5 см.Со шлангом вроде порядок. снятие термостата прошло легко нужно открутить 2 гайки ,которые прикручены шпильками. Термостат сразу хорошенько почистил , отмыл и разделил надвое(лучше шестигранником) Теперь на очереди изготовление пластины.Сначала вырезал бумажный макет -размер подошел.Потом на железном листе (для материала пригодилась старая магнитола)отметил по контуру будущую деталь.Подойдут ножницы для резки железа и затем края лучше обработать с помощью напильника.Дальше нужно просверлить отверстия ,предварительно отметив их на пластине. Наконец принялся за корпус термостата там отверстия тоже просверлил (лучше берите сверло подлиннее)и саморезами все прикрутил. Теперь о том что получилось :размер байпасного канала был — 1,1 см сделал 0,6 см. Провел сборку термостата с помощью герметика и уже осталось совсем немного работы.К радиатору отопителя нужно прикрутить шланг (около 35 сантиметров)термостат тоже нужно прикрутить туда ,где был шланг расширительного бачка.Сборка проходит так же как разборка ,только в обратной последовательности . Это всем понятно ,описывать в подробностях не буду.
Вроде все.Время проверять результат работы, поворачиваю ключ зажигания БК высвечивает -температура охл. жидкости -1. Завожу машину ,минут через пять показывает 46 ,скорее всего жидкость еще не распределилась по системе.Это ясно. печку включаю на вторую скорость с максимальной температурой , уже пошел теплый воздух. осмотрел машину , посмотрел под капот -ничего не течет .Все в порядке. Проходит еще пару минут уже высвечивает 60 градусов.В итоге прошло около двадцати минут температура выросла до 85 , но дальше не растет подождал еще , собрал инструмент думаю -это холостой ход , нужно прокатиться. катал по городу часа два а то и больше , держит стабильно около 90. печка реально стала греть , если у кого проблемы с наступлением холодов -советую попробовать. Надеюсь, что все подробно описанное выше ,поможет кому то так же как и мне)

Спасибо за подписку!

Если не регулируется температура причины и как устранить

Если отрегулировать температуру воздуха, который поступает в салон, не удается, возможно, неисправность кроется в датчике температуры, расположенном на потолке, возле плафона. Для его проверки, поверните регулятор до упора вправо, после чего поднесите руки к потоку воздуха, который поступает из системы отопления. Если тепло идет вне зависимости от того, в каком положении регулятор (в красной части), то дело не в датчике. Но, если воздух идет лишь в том случае, когда регулятор расположен в позиции максимального нагрева, его необходимо заменить (либо требует замены сам регулятор).


Моторедуктор

Также нужно проверить состояние заслонки. К ней подбираются посредством отсека мотора — нужно снять центральные дефлекторы и сдвинуть рукой заслонку. Если приходится ее снимать, лучше заменить пластиковую, которая идет штатно, на алюминиевую, поскольку она не так быстро зависает и деформируется.

ВАЗ 2110, устройство печки

Автомобиль имеет проточно-вытяжную систему вентиляции и отопления, а весь воздух попадает в салон через накладки лобового стекла либо под естественным давлением во время движения автомобиля, либо принудительно, под действием нагнетателя отопителя. Входные отверстия оборудованы клапанами, которые препятствуют выводу теплого воздуха из салона. Воздушный поток сформирован так, что он может выходить между щелями в панели на лобовое стекло, в дефлекторы в торцах дверей и по вентиляционным отверстиям в ногах у водителя и пассажира.

Воздух, который поступает в салон может прогреваться, проходя через радиатор отопителя, если поставить в определенную позицию заслонку воздуховода. Теплый воздух также подается к лобовому стеклу, к передним боковым стеклам через дефлекторы, в двух точках к ногам водителя и переднего пассажира и в заднюю часть салона по накладке на тоннеле и по воздуховоду под передними сиденьями. Печка может работать в режиме рециркуляции воздуха, но только в том случае, если включен двигатель.

Моторедуктор неисправен, как заменить моторедуктор, пошаговая инструкция

  1. Демонтируем дворники.
  2. Снимаем жабо.
  3. С помощью короткой крестовой отвертки откручиваем три самореза, которые крепят редуктор.
  4. Отстегиваем провода.
  5. Ставим новый моторедуктор на место старого, для чего следует попросить помощника переключать положения регулятора, пока вы монтируете данную деталь.
  6. Устанавливаем жабо и дворники обратно.
