Установка задних дисковых тормозов на ВАЗ 2109

Преимущества и недостатки

Если вы решили поменять обычные барабанные механизмы на дисковые тормоза, обязательно примите во внимание положительные и отрицательные стороны такого решения.

Внимательно подумайте над целесообразностью проведения подобных работ. Учтите, вся ответственность ложится на вас.

Плюсы

Рассмотрим, в чем же дисковые тормоза лучше проявляют себя, чем барабанные:

1. Торможение становится более надежным, уменьшается тормозной путь;
2. Тормозные усилия распределяются более равномерно, учитывая, что ВАЗ 2114 – переднеприводный автомобиль;
3. Возникает эффект более быстрого срабатывания после нажатия на педаль;
4. Снижаются неподрессоренные массы;
5. Лучше происходит рассеивание тепла, что особенно важно во время движения на горной дороге или при активных разгонах/торможениях. По этой причине тормозная система лучше охлаждается;
6. Дисковые значительно проще демонтировать и менять;
7. Исчезает необходимость регулировать ручник после каждого ремонта задних тормозов, хотя в первый раз придется это сделать;
8. Не примерзают зимой после мойки, как барабанные;
9. Дисковые задние тормоза, установленные на ВАЗ 2114, значительно удобнее контролировать и своевременно замечать износ колодок.

Замена

Раз вас уже не остановить и вы хотите оснастить задние колеса своего ВАЗ 2109 дисковыми тормозами, для начала подготовьте комплект необходимых компонентов, которые пригодятся в процессе замены.

• Суппорта. Возьмите простые передние суппорта от ВАЗ 2109;
• Шланги. Используйте передние тормозные шланги, поскольку стандартные трубки из железа не дотянутся до своих мест;
• Колодки. Подойдут любые качественные колодки нужного размера;
• Болты, шайбы-гровер. Требуются болты М10х1,25 длиной 30 миллиметров. В общей сложности 12 штук и обязательно с гроверами;
• Дистанционные шайбы. Возьмите шайбы ролика натяжителя ремня ГРМ, которые используются для ВАЗ 2108. Нужно 8 таких штук;
• Планшайба или пластина крепления суппорта. Нужно 2 штуки. Причем эта деталь нестандартная, придется максимально точно ее выполнять координатным станком;
• Диски. Подойдут передние диски с диаметром 240 мм. Их предварительно подточите, чтобы совпадали посадочные места ступицы на 60 миллиметров. Можно проточить саму ступицу, а не тормозной диск. Выбор за вами.

Чтобы добиться качественного результата по установке дисковых механизмов, для начала нужно обеспечить грамотный демонтаж элементов системы торможения.

Демонтаж

Приступаем к процедуре. Она не самая легкая, но выполнить ее своими руками вполне возможно.

1. Снимите колесо.
2. Ослабьте натяжение троса ручного тормоза и сведите задние колодки.
3. Ключом на 12 открутите пару направляющих шпилек.
4. Молотком сбейте аккуратно тормозной барабан. Перед этим лучше зачистить посадочные места металлической щеткой, а также обработать поверхности с помощью WD40.
5. Наносите аккуратные удары резиновым молотком или используйте деревянную подкладку. Стучать следует по всей окружности тормозного барабана. В некоторых случаях он сходит достаточно тяжело, но наберитесь терпения.
6. Отверткой подденьте нижнюю стягивающую пружину ТК и снимите ее. С помощью этой же пружины вы сможете снять небольшие пружинки (направляющие), придавливающие колодки к пыльнику. Это щит тормозного цилиндра.
7. Снимите пружинки, после чего схватитесь за низ тормозной колодки и поднимите ее вверх.
8. Верхней частью упритесь в тормозной цилиндр, извлеките распорную планку.
9. Из тормозного цилиндра следует вывести колодку и снять верхнюю стягивающую пружину ТК.
10. Выведите рычаг ручного тормоза из троса ручника и снимите вторую ТК.
11. Демонтируйте болты, которые крепят ступицу к балке. Вооружитесь разрезным ключом или обычным рожковым на 17 и воротком, чтобы увеличить плечо воздействия. Обработайте болты при помощи WD40 и открутите их.
12. Действуйте аккуратно, никаких резких движений. Иначе вы попросту слижите грани крепежей.
13. Прежде чем сбивать ступицу, демонтируйте тормозную трубку. Для этого нужно разрезной ключ. Сорвав крепление, немного отогните трубку в сторонку и загерметизируйте колпачком, который предварительно нужно снять со штуцера прокачки цилиндра. Так вы не допустите вытекание тормозной жидкости.
14. Ступица удерживается на посадочном месте балки, причем находится она там с завода. Потому наверняка она прикипела. Удары наносить придется точные и сильные. Бейте по опорному диску с внутренней стороны, чередуя удары сверху и снизу.
15. Если испортите опорный диск, ничего страшного. Он все равно пойдет на свалку.
16. Когда ступица начнет постепенно отделяться от балки, удары наносите уже менее сильные. Полностью сбейте ступицу.

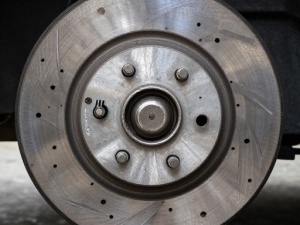

Процедура замены

Установка ЗДТ

Теперь наступает наиболее ответственный момент — установка дисковых тормозов на задние колеса вашего ВАЗ 2109.

1. Определитесь, как именно будет монтироваться суппорт. Сделать это можно сзади или спереди оси. Учтите, на эффективность это не влияет, потому особо размышлять не требуется. Чтобы было симметричнее, выбираем заднее расположение.
2. Состыкуйте ступицу и планшайбу в единый узел. Убедитесь, что отверстия совпадают. Если есть неточности, аккуратными ударами молотком центрируйте положение. Это очень важно.
3. Отрихтуйте углы балки, на которые в итоге сможет упереться суппорт. Сделать это можно обычным молотком. Обработка того или иного угла зависит от того, какую сторону на они вы выбрали для установки.
4. Устанавливаем ступицу. Учтите, что гравер под левый верхний болт фиксации ступицы использовать не нужно. В противном случае придется поработать болгаркой, сточив шляпку крепежа. Не сделав это, в гровер попросту упрется скоба суппорта.
5. Наденьте на ступицу приобретенный дисковый тормоз.
6. Установите на планшайбу скобу, а между элементами в местах соединения уложите шайбы. Так вы получите необходимые зазоры.
7. В некоторых случаях шайбы не соответствуют необходимым размерам, потому лучше выбирать их конкретно под свой автомобиль.
8. Затяжка соединения планшайбы и скобы выполняется с прикладываемым усилием 3-4 Нм.
9. Установите колодки, соедините шланг с суппортом, после чего замкните трубкой со шлангом. Тут важно не поступить наоборот.
10. Загерметизируйте тормозную магистраль, накачайте в системе давление путем нажима на педаль тормоза. Убедитесь, что система герметична, потеки отсутствуют.
11. Если все работает хорошо, можно аналогичным образом выполнить установку тормозных дисков на втором заднем колесе.

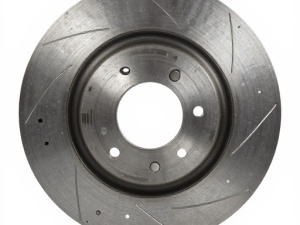

ЗДТ

Завершив сборку новой тормозной системы на задних колесах, обязательно прокачайте тормоза. Без этого выезжать на дороги нельзя.

Не лишним будет посетить проверенный автосервис, где опытные специалисты проведут анализ качества замены барабанов на диски, удостоверяться в правильности настроек. Тут хорошо бы иметь знакомых, которые не обманут.

Как установить задние дисковые тормоза на ВАЗ 2108

Дорогие иномарки комплектуются задними дисковыми тормозами благодаря которым машина уверенно тормозить. Очевидным минусом российских авто является не очень действенная тормозная система. В этой статье вы узнаете как поставить на ВАЗ 2108, 2109 задние дисковые тормоза.

Но перед тем как приступать к чтению статьи :

ВНИМАНИЕ!!!! ИЗМЕНЕНИЕ КОНСТРУКЦИИ ТОРМОЗНОЙ СИСТЕМЫ Авто ЗАПРЕЩЕНО!!! ТАКОЙ МЕХАНИЗМ НЕ СЕРТИФИЦИРОВАН!!!МЫ НЕ НЕСЕМ ОТВЕТСТВЕННОСТЬ ЕСЛИ ВЫ РЕШИТЕ ПОВТОРИТЬ!!!

Проекты тюнинга машин, обычно делятся на несколько этапов, а именно: доводку мотора, КПП, подвески, кузова и что самое основное доводка тормозной системы.

По мнению профессионалов тюнинг должен начинаться с модификации тормозов — авто необходимо научить останавливаться! Более детально про установку ЗДТ (задних дисковых тормозов), я напишу в данной статье. Понятное дело, что многие иномарки комплектуются дисковыми тормозами на все колеса, и благодаря чему они уверено тормозят с большой скорости. Тормозная система наших машин оборудована задними барабанными тормозными и являются не очень действенный, в особенности при быстрой езде.

Почти всем водителям знакома потерявшая свою информативность педаль тормоза, вследствие перегрева всей тормозной системы. Согласитесь, плохая ситуация, я решил исправить этот недостаток на своем ВАЗ 2109 и обучить останавливаться ее не хуже иномарок.

На своей машине недавно заменил передние диски тормозов с диаметра 240 миллиметров на вентилируемые ВАЗ 2110 диаметром 264 миллиметра, что само по себе дало существенную добавку к эффективности торможения. Родные же диски остались не у дел и были свалены в угол гаража.

И вот решил воплотить в жизнь старую идею, начал установку задних дисковых тормозов. В «кузов» девятки были загружены старые диски с передних тормозов поехал в гараж, установив восьмерку на домкраты, и начал разборку, при наличии нужного инструмента и сноровки вся работа занимает менее 4 часов. Процедуры установки задних тормозов довольно просты.

Необходимые детали для переделки тормозов:

1. тормозные суппорта – используют обычные передние супорта от ВАЗ 2109;
2. тормозные шланги – передние тормозные шланги, т. к. обычные железные трубки не дотягиваются;
3. тормозные колодки – я колодки колодки Lucas, 1 набор;
4. болты и шайбы гровера – советую применять болты M10х1,25 с длиной 30 миллиметров – 12шт. с гроверами;
5. дистанционные шайбы – шайбы ролика натяжителя ГРМ с ВАЗ 2108, 8шт.;
6. пластины крепления суппорта (планшайбы) – 2шт., необычная деталь, требующая точнейшего производства с применением координатного станка;
7. диски тормозов – я взял передние диски диаметром 240 миллиметров. За ранее их нужно проточить под посадочный место ступицы 60 миллиметров. Вы также можете проточить ступицу, а не диск тормоза.

(снимок со сбитым тормозным барабаном)

Процесс снятия задних барабанных тормозов ВАЗ

Первым делом снимаем колесо.Ослабив натяжку троса ручника и сводим задние колодки, ключём на 12 отворачиваем 2-е направляющие шпильки. С помощью молотка, аккуратно сбиваем тормозной барабан, за ранее почистив щеткой посадочное место на ступице и побрызгав ВД-40.

Стучать нужно равномерно и по всей окружности барабана. Не всегда он сходит с посадочного места просто, потому рекомендуем использовать резиновый молоток, либо через деревянную проставку проворачивая тормозной барабан.

• С помощью отвертки подденьте нижнюю стягивающую тормозные колодки пружину и снимите ее, после этого этой же пружиной снимаем небольшие направляющие пружинки которые придавливают колодки к пыльнику(щит тормозного цилиндра),
• сняв пружины беремся за нижнюю часть тормозной колодки и подымаем ее в верх,
• верхней частью упираясь в тормозной цилиндр,
• вынимаем распорную планку,
• выводим тормозную колодку из тормозного цилиндра и снимаем верхнюю стягивающую пружинку тормозных колодок,
• выводим рычаг ручника из троса ручного тормоза и снимаем 2-ю тормозную колодку.
• (снимок откручивания ступицы с помощью «рожкового» ключа)

Теперь открутим болты крепления ступицы к балке. Необходимо взять особый разрезной ключ, если такого нет применять рожковый ключ на 17 миллиметров с воротком для увеличения «плеча». Побрызгав «вэдешкой» болты, скручиваем их. Торопиться здесь не стоит, т. к. усилие довольно большое, и есть опасность слизать грани. У меня открутилось все достаточно просто.

(фото откручивания тормозной трубки и снимок колпачка на трубке)

До того как сбивать ступицы, необходимо открутить тормозную трубку. Для этого используем разрезной ключ (см. снимок), для тормозных трубок у меня такой есть. Сорвав откручиваем ее слегка отгибаем в сторону и герметизируем колпачком, за ранее снятым со штуцера прокачки тормозного цилиндра. Все готово для последующего шага.

(снимок балки со снятой ступицей)

Ступица держится лишь в посадочном месте балки и ее никто не снимал с завода, потому бить надо сильно и точно. Удары нужно направлять в опорный диск с внутренней стороны, снизу и сверху по очереди.

Не бойтесь испортить опорный диск, т. к. он больше не нужен потом ее выбросите. Силу ударов можно уменьшить, когда Вы увидите, что ступица отделилась от балки. Легким постукиванием сбиваем ступицу полностью. Так смотрится опора без ступицы.

(снимок планшайбы, снимок ступицы соединенной с планшайбой)

Устанавливаем задние дисковые тормоза ВАЗ 2109

Приступаем к монтажу задних дисковых тормозов. Нужно определиться как будет установлен суппорт, впереди или сзади оси. На эффективность работы тормозов это не влияет. Я поставил планшайбы так, чтоб суппорт стоял с заду оси, так симметричнее. Состыковываем планшайбу и ступицу в одно целое. Все отверстия должны полностью совпадать. Маленькое смещения, можно поправить легким постукиванием. Центрировать необходимо тщательно.

(снимок сплющенного угла балки)

Перед тем, как устанавливать ступицу, совмещенную с планшайбой на опору, необходимо, обязательно, «от рихтовать» углы балки, на которые будут упираться суппорта. Я сплющил их с помощью молотка. Какой из углов нужно подправлять, зависит от того, какую сторону монтажа задних дисковых тормозов на оси вы выбрали.

Из «подводных камней» этого шага сборки необходимо отметить, что не надо ставить гравер под верхний левый болт крепления ступицы, иначе шляпу болта придется стачивать болгаркой, из-за того, что в него будет упираться скоба тормозного суппорта. Решение за вами – болгарка либо отсутствие гравера.

(снимок установленных задних дисковых тормозов)

Надеваем диск тормоза на ступицу. Монтируем скобу на планшайбу, между ними в местах соединения подкладываем шайбы. Они дадут нужные зазоры суппорт, скоба – диск тормоза. Случается так, что размер шайб могут отличаются.

Тогда их необходимо подбирать непосредственно под машинку. Затягивать соединение скобы и планшайбы необходимо с усилием 3- 4 Н. М. Ставим колодки, прикручиваем шланг к суппорту, и потом замыкаем трубкой со шлангом. Не сделайте наоборот!

Герметизируем тормозную магистраль, накачиваем педалью давление в системе проверяем тормознуюсистему на герметичность, если подтеков не найдено, можно приступить к монтажу комплекта задних дисковых тормозов на вторую сторону.

ЗДТ на суппортаз ВАЗ 2109

Основные преимущества дисковых тормозов перед барабанными:

1. Значительно улучшается эффективность торможения и охлаждения тормозов.
2. Простота замены колодок и визуальный контроль за их износом.
3. Конечно же внешний вид: автомобиль с барабанными системами не может претендовать на роль спортивного авто.

Рассмотрим конструкцию задних дисковых тормозов переднеприводного ВАЗа. К задней балке автомобиля с каждой стороны крепится ступица, на которой имеется тормозной диск и вращается колесо. Так же к балке посредством планшайбы переходника прикреплён гидравлический тормозной суппорт с колодками. Суппорт может быть со встроенным механическим стояночным тормозом, а так же без него. Имеются варианты гидравлического стояночного тормоза. На автомобилях для автоспорта ручник зачастую отсутствует.

Задние тормозные диски желательно ставить на 1-2 дюйма меньше чем передние во избежании перетормаживания задней оси.

Три основных элемента для тюнинга задней тормозной системы ВАЗ:

Тормозной диск ВАЗ 13-14 дюймов. Используется на переднеприводных моделях ВАЗ в качестве переднего тормозного диска.

Существует три разновидности:

• 13 дюймов невентилируемый (модель 2108),
• 13 дюймов вентилируемый (модель 2110) и
• 14 дюймов вентилируемый (модель 2112).
• Средняя цена 600 рублей 1шт.

Суппорт так же бывает трёх видов, в зависимости от диска с которым используется.

Продаётся в комплекте с колодками и шлангом.

Средняя цена 1450 рублей 1шт.

Планшайба переходник необходима для крепления суппорта к задней балке автомобиля. Универсально подходит для тормозов 13 и 14 дюймов. Средняя цена 1000 рублей 1 пара

Установка задних дисковых тормозов на автомобили ВАЗ 2108-2115,

Откручиваем барабанную тормозную систему . Снимаем ступицу, открутив 4 болта (могут возьникнуть трудности будте окуратны) Откручиваем тормозную трубку от цилиндра.

Прикручиваем ступицу, поставив между ней соответствующую планшайбу (правую, левую), Под болт указанный стрелкой гровер не ставится, он будет мешать установке суппорта.

Болты для крепления ступицы нужны на 5мм длиннее чем прежние. То есть М10*30*1,25 вместо М10*25*1,25. Стандартные болты слишком коротки. На каждую сторону их потребуется по шесть штук. То есть по четыре штуки на крепление ступиц и по две штуки на крепление суппортов, всего 12 штук. Если вы не нашли подходящих болтов, то их можно изготовить из более длинных, обрезав их “болгаркой”. Только резьба должна быть от шляпки не более чем на 13мм.

Угол балки, показанный на рисунке, сминается молотком, при необходимости немного дорабатывается “болгаркой”. Операция простая, так как металл мягкий. Это делается для того, что-бы суппорт не прикасался к балке. Для 14-дюймовых задних дисков и суппортов такая операция не требуется. Но если сзади вы ставите тормоза 14 дюймов, спереди должны быть не менее 15 дюймов. ! Суппорта на поменять местами ЛЕвый на правую сторону а ПРавый на левую! А то никогда не прокачаете (P.S качал 2 дня куча тормазухи извел))))

Ступица имеет выступ 1мм по кругу, обозначеный красным цветом. Этот выступ мешает посадке нашего стандартного вазовского диска. У диска внутреннее отверстие 58мм, у ступицы в принципе тоже такой диаметр, но в месте этого выступа диаметр 60мм. Что же делать? Отнести диск к токарю и проточить! 100 рублей пара.

ну если у вас случайно нет под рукой токарного станка, не беда. Берём опять чудо-инструмент “болгарку” и аккуратно стачиваем этот выступ со ступицы прямо не снимая с автомобиля. Ступица будет крутится, обеспечивая равномерное снятие металла. Только не увлекайтесь этим процессом, постоянно примеряйте тормозной диск, чтобы он не болтался и прижался плотно к ступице.

Выбираем один из трёх разновидностей вазовских дисков, ( 13 дюймов невентилируемый, 13 дюймов вентилируемый, 14 дюймов вентилируемый). Помните, что диск выбирается на 1-2 дюйма меньше, чем на передних тормозах. Ставим диск на ступицу, фиксируем его направляющими болтами.

Крепим суппорт соответствующий размерам данного диска, соединяем тормозную трубку со шлангом. Прокачиваем тормоза.

Цена вопроса: 5 500 ₽

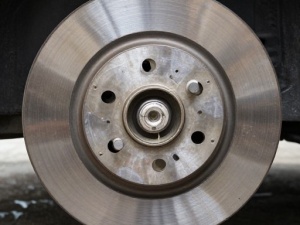

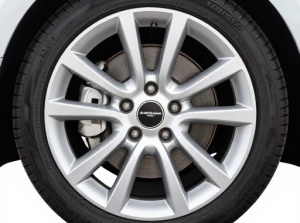

Тюнинг тормозов Ваз 2114

На автомобиле Ваз 2114 установили резину 195/50 R15, при этом значительно снизилась эффективность тормозов R14, к тому же задние тормоза тоже нуждались в усовершенствовании. Решено установить тормоза диаметром на 15 дюймов, вентилируемые. Для начала идем в магазин и подбираем скобы. В данном случае выбирали между скобами LGR и prosport. Мы останавливаемся на последнем варианте. С дисками не все так просто , пришлось поискать и в конце концов были куплены 15-е диски zimmerman, стоит недорого и выглядит сердито. Что касается колодок, покупаем EBC Green, у нее большая площадь поверхности накладки.

Итак, приступим к установке. Откручиваем скобы, направляющие, цилиндры. Стандартные диски могут прикипеть, так что допустимо использование молотка, правда делаться это должно в разумных пределах. Особенность купленных дисков в том ,что ЦО у нее больше, чем у Ваз 2114, на 0,5 мм. Для грамотного центрирования вырезаем полоску из пивной банки и вставляем ее между диском и ступицей для устранения люфта. Далее одеваем диск и прикручиваем новую скобу. Во время установки оказалось, что одно из двух отверстий под палец меньше другого и палец в него, естественно, не влезает. Для этого пришлось отправится в автосервис и сверлить дырку диаметром 8,5 мм. Обратите внимание на цилиндры, при необходимости их нужно заменить. Передние тормоза Ваз 2114 очень часто преподносят малоприятные сюрпризы, главная причина — перегрев тормозных колодок и дисков. Вентилируемый диск шире штатных, так что для них придется купить соответствующие суппорта, направляющие колодок и защитные кожухи. По отдельности этим детали найти очень сложно, гораздо чаще они встречаются в сборе.

Во время покупки необходимо убедитесь, что данные запчасти являются качественными и подлинными. Не нужно экономить на тормозной системе и заменить все при плановой замене изношенных деталей. При желании можно выполнить тюнинг тормозной системы и без подъемника, достаточно инсталлировать машину на надежную подставку. Из инструментов нам пригодится шестигранник и ключ на 15. Перед тем, как установить на автомобиль новый диск, следует хорошенько очистить привалочные поверхности ступицы. В случае ,когда биение диска слишком велико, вытаскиваем колесные направляющие и поворачиваем его относительно ступицы на 180 градусов, порой это помогает. Если же изменений в положительную сторону не произошло, то диски придется менять на другие. Без подбора тут никак. При замене цилиндров нужно обязательно прокачать тормозную систему, чтобы внутри не осталось воздуха. Установка 260 мм тормозных дисков не будет сильно отличаться от установки тормозных дисков обычного размера. При инсталляции на ваз 2114 колес с дисками R14, не забудьте про запасное колесо, потому что на вентилируемые тормозные диски 260 мм диск R13 не влезет.

Как на ваз 2109 сделать задние дисковые тормоза

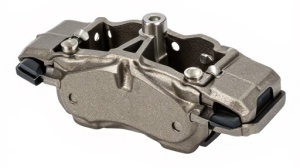

Задние дисковые тормоза

Практически все иномарки (не в счёт бюджетные модели) давно уже оснащены дисковыми задними тормозными механизмами. Суть заключается не только в превосходстве дисковых тормозов над барабанными тормозами. Что касается ВАЗ 2109, дисковые задние тормоза обеспечивают равномерность приклада тормозных усилий на все колёса. На колесо заднее дисковые тормоза ваз 2109 могут быть легко установлены своими руками.

Примечание! Как правило, отставание либо опережение в функционировании любого из тормозных механизмов становится причиной потери управляемости.

ОТЛИЧИЯ ДИСКОВЫХ И БАРАБАННЫХ ТОРМОЗОВ

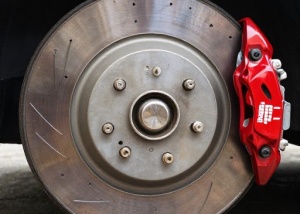

Ваз 2109 задние дисковые тормоза

Сравнивая с барабанными тормозами, дисковые тормоза отличаются такими преимуществами:

• меньший тормозной путь;
• ровное распределение тормозных усилий;
• быстрее срабатывают тормозные механизмы;
• снижается неподрессоренная масса;
• лучше рассеивается тепло;
• большая надёжность;
• обслуживание и смена колодок выполняется проще;
• нет необходимости часто подтягивать ручник;
• более привлекательный внешний вид;
• в зимние месяца дисковые тормоза после мойки не замерзают, что не скажешь о барабанных тормозах.

КАКИЕ МОГУТ ПОЯВИТЬСЯ НЕПРИЯТНОСТИ ПОСЛЕ СМЕНЫ БАРАБАННЫХ ТОРМОЗОВ

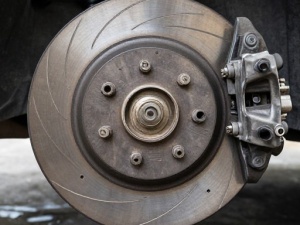

Ваз 2109 задний дисковый тормоз

Конечно, официально завод ВАЗ не ставит на свои машины задние дисковые тормозные механизмы, но, несмотря на этот факт, в инструкции предусматривается раздел по замене тормозных барабанов дисковыми устройствами. Обратим больше внимания на недостатки монтажа ЗДТ на машины ВАЗ 2109. Итак:

• Качественные тормоза являются залогом безопасности. Их ставят не просто для красоты, это точно сбалансированные механизмы, разрабатываемые опытными инженерами. Мало просто купить и поставить изделие, его требуется правильно отрегулировать и протестировать. Все эти работы можно произвести как на СТО, так и самостоятельно, придерживаясь определённой инструкции. В худшем случае торможение будет неровным, машину будет заносить при торможении, возможен перегрев дисков и полный или частичный отказ в работе. Помимо этого можно услышать неприятный скрип.
• Не всегда практично монтировать ЗДТ на машины ВАЗ. Возможно, потраченные деньги дают необходимые результаты, но наряду с купленными ЗДТ возникают новые проблемы.
• Неприятности, связанные с техническим обслуживанием. Несмотря на то, что ЗДТ намного эффективнее барабанных тормозов, их замена воспринимается как незаконное изменение.

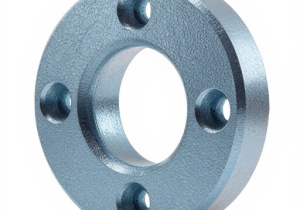

Ваз 2109 как сделать дисковые тормоза задние

• Проблемы на дороге с ГиБДД. Зачастую на дороге не сильно придираются к задним тормозам, но если это всё-таки произошло, придётся придумать убеждающее объяснение.
• Неприятности с ручником ваз. При смене тормозов нужно будет подумать и о ручнике. Можно рассмотреть два варианта: приспособление тросикового ручника или выполнение гидроручника. Во втором случае появляется возможность торможения на любой плоскости, при этом не рекомендуется его применять для стоянки, поскольку он со временем ослабевает. Некоторые водители вообще не обращают внимание на ручник и беспрепятственно проходят технический осмотр.
• При ДТП машина с дисковыми задними тормозными механизмами, вероятнее всего, будет виновником, поскольку внесены конструктивные изменения, не предусматриваемые законом.

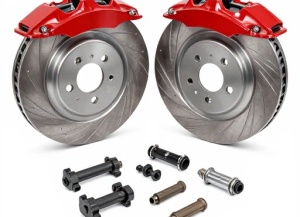

Ваз 2109 тормоза дисковые задние

• Настройка затормаживающей системы. По окончанию монтажа данного механизма на машину ВАЗ 2109 в любом случае не обойтись без регулировки колдуна. В худшем случае торможение задних колёс будет сильнее по сравнению с передними. Неправильно откорректированный колдун может стать причиной заносов, скрипов и перегрева дисков.

Примечание! В определённых случаях проблему лишнего торможения задних механизмов не всегда можно решить, поэтому приходится стачивать до 25-ти или до 50-ти процентов колодок, из-за чего уменьшается площадь соприкосновения.

СОБСТВЕННОРУЧНАЯ УСТАНОВКА ЗАДНИХ ДИСКОВЫХ ТОРМОЗНЫХ МЕХАНИЗМОВ

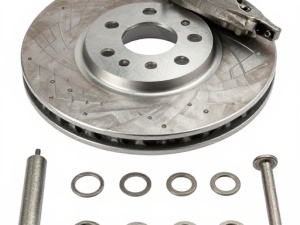

Комплект задних дисковых тормозов на ваз 2109

Основное преимущество монтажа ЗДТ своими силами заключается в экономии денежных средств. Таким образом, можно сберечь около 10 тыс. рублей.

Если уж пришла мысль установить новые задние тормоза, то рекомендуется отдавать предпочтение устройствам, обладающим сертификатом автономной некоммерческой компании. Задние дисковые тормозные устройства типа М513” имеют сертификат, их можно приобрести на СТО у крупных поставщиков, здесь также предоставляются сертификаты того, что задние дисковые механизмы на машине ВАЗ 2109 уже откорректированы в соответствии со всеми нормами.

Примечание! Такая особенность также играет немаловажную роль, поскольку обеспечивается беспрепятственное прохождение технического осмотра.

Итак, для начала нужно определить, какие ЗДТ будут использоваться. На сегодняшний день существует несколько вариантов приобретение изделий:

• покупка на рынке;
• в салоне;
• в интернете.

Многие специалисты рекомендуют купить известные тормоза от . В данной ситуации автовладельцу не нужно будет вмешиваться в конструкцию устройства.

В других случаях при монтаже направляющей скобы можно обнаружить, что она не совсем подходит, тогда её нужно будет подточить самостоятельно. Качественные дисковые тормоза можно купить за 3000-12000 рублей, всё зависит от завода-изготовителя и от применяемых материалов.

Примечание! Для самостоятельной установки механизма нужно обзавестись не только терпением, но и временем, поскольку такая работа требует максимальной внимательности и точности. Также следует отметить, что процесс монтажа будет индивидуальным для каждого случая (к примеру, с ручником либо без него, с регулятором и прочее).

Тормоза дисковые

Некоторые опытные автовладельцы считают, что лучше купить 14-е передние тормоза, качественные тормозные диски с колодками, сменить ВУТ, нежели городить что-то сзади, но это мнение спорное, так как каждый случай индивидуален.

Конечно, любой ремонт или замену деталей можно произвести на СТО при помощи грамотных специалистов, но зачем тратить деньги на обслуживание, если при помощи видео и фото можно всё выполнить своими руками, и монтаж задних дисковых механизмов не является исключением.

Вниманию автолюбителя предоставляется детальная инструкция по замене важных деталей на машине ВАЗ 2109.Самостоятельный ремонт особенно необходим тем, кто хочет сэкономить денежные средства, так как цена нынешних услуг оставляет желать лучшего.

Установка задних дисковых тормозов на Ваз 2114, 2112, 2110, 2110, 2106

» Ремонт » Установка задних дисковых тормозов на Ваз 2114, 2112, 2110, 2110, 2106

07.10.2015

Способность заменить тормоза на своем автомобиле является ценным умением, которое еще пригодится снова и снова. Это позволит:

• понять одну из самых важных функций автомобиля;
• поможет чувствовать себя в безопасности;
• получить удовлетворение и радость от собственноручной замены.

Существуют несколько вариантов замены с установочными комплектами на различные модели ВАЗ, со своими особенностями.

Ваз 2114

Установка выполняется с помощью запчастей:

• суппорты ВАЗ 2108;
• передние шланги;
• тормозные колодки Lucas;
• дистанционные шайбы ролика образца ВАЗ 2108 – 8 шт.;
• планшайбы –2 шт.;
• диски Ø 240 мм.

Ваз 2112

Вам понадобятся

• передние суппорты со шлангом и колодками ВАЗ 2110;
• пластины для суппортов (изготовление самостоятельное);
• диски для моделей ваз 13 дюймов;
• комплект шланчиков и трубок;
• тормозная жидкость;
• ручник гидравлический.

Ваз 2101

Установка осуществляется при наличии запчастей:

• планшайбы (проточить до Ø 117 мм);
• переходники;
• дистанционных колец подшипников полуоси 3,9 мм (изготовление самостоятельное – 2 шт.);
• диски ВАЗ 2108 (проточить с 12 до 9 мм);
• комплект суппорта со шлангами Ока;
• тормозные трубки – 2 шт.;
• длинные болты полуосей с выступом на 10 мм.

Ваз 2106

• полуоси 2101– 2 шт.;
• полуоси подшипника – 2 шт.;
• стопорные кольца;
• болты нижнего крепления суппорта 2101– 4 шт.;
• резьбовой герметик;
• кронштейны, закрепляющие суппорт;
• сальники заднего моста – 2 шт.

Установка задних дисковых тормозов на ВАЗ 21099 производится как на Ваз 2114.

Установка задних дисковых тормозов на ВАЗ 2108 осуществляется с помощью заводской инструкции и запчастей:

• комплект задних тормозов Darbis NS2;
• резиновые гофры, наждачная бумага, шестигранник, фиксатор резьбы.

Описание типовой сборки задних дисковых тормозов переднеприводного ВАЗа

1. Установка домкрата под колесо и выемка колеса.
2. Снятие барабанной тормозной системы путем откручивания.
3. Выемка ступицы при помощи шестигранника.
4. Откручивание от цилиндра тормозной трубки.
5. Прикручивание ступицы, между которой ставится соответственные планшайбы (левая и правая).
6. Достижение требуемого размера болтов с помощью болгарки (болты M10х1,25 с гроверами стандартная длина 30-35 мм).
7. Подточка выступа ступицы под диаметр диска с помощью токарного станка или болгарки.
8. Установка диска на ступицу с фиксацией болтами.
9. Крепеж суппорта подходящего размера.
10. Прокачка тормозов.
11. Настройка регулятора тормозных усилий.

Замена барабанной системы на дисковую своими руками имеет массу преимуществ, таких как стоимость и скорость выполнения работы.

ЭТО ИНТЕРЕСНО: Топливный насос ваз 2112 16 клапанов

Источник: https://boge.com.ru/ustanovka-zadnix-diskovyx-tormozov-na-vaz-2114-2112-2110-2110-2106/

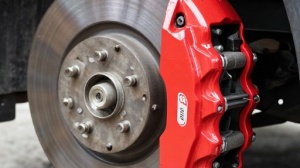

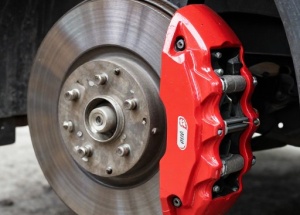

Преимущества задних дисковых тормозов

Задние дисковые тормоза на ВАЗ-2109 пользуются спросом на рынке автомобильных запчастей по ряду очевидных причин:

• с ними значительно уменьшается тормозной путь автомобиля;
• ЗДТ значительно упрощают обслуживание колодок;
• надежность тормозов сильно увеличивается, что улучшает показатель безопасности;
• усиление тормоза происходит равномерное по всем колесам;
• из-за особого способа теплового рассеивания исключается перегрев ЗДТ;
• неподрессоренная масса уменьшается;
• в зимнее время года не приходится сталкиваться такой проблемой, как замерзшие тормоза после мойки;
• с эстетической точки зрения, диски выглядят лучше.

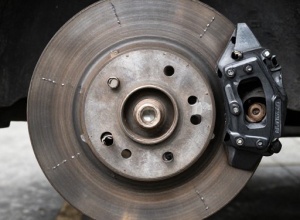

Преимущества дисковых тормозов

Установка новых элементов в заднюю колесную пару – это не прихоть, так как дисковые тормоза значительно повышают безопасность водителя и его спутников, других автомобилистов, а также пешеходов. Ниже описаны два главных преимущества дисковой системы:

1. Стабильная работа. Погодные условия практически не влияют на то, как работают дисковые тормоза. Сказать то же самое про барабанные тормоза не получится, так как они демонстрируют отлично работу только в сухую погоду. При появлении небольшого дождя тормозной путь ощутимо увеличивается;
2. Сопротивляемость перегревам. Владельцы «Самары» наверняка замечали, что при частом торможении на скорости больше 100 км/ч педаль тормоза начинает «проваливаться». Этот дефект обычно возникает из-за перегрева тормозной жидкости. Между колодками и дисками возникает интенсивное трение, как результат, детали барабанного механизма могут нагревать до 600 градусов.

Недостатки ЗДТ

Естественно, где есть преимущества, там всегда найдется и несколько недостатков:

1. В первую очередь стоит отметить цену, которая значительно выше, чем у барабанных тормозов.
2. Необходимость качественной регулировки, что может стать причиной обращения в сервисный центр.
3. Некачественная установка приводит к тому, что безопасность автомобиля снижается – машину заносит.
4. В случае ВАЗ-2109, как и любой другой модели ВАЗ, установка ЗДТ является не сертифицированным мероприятием и может обернуться штрафом от сотрудников ГИБДД.
5. При попадании в аварию, скорее всего, экспертиза признает виновником вас, так как усовершенствования вашей машины будут незаконными.
6. Отсутствие качественной настройки может привести к тому, что задние колеса могут тормозить значительно лучше передних, что чревато серьезными последствиями и аварийными ситуациями.

Иными словами, самостоятельная установка ЗДТ на ВАЗ-2109 рекомендуется только в том случае, если вы уверены в своих возможностях. Иначе рекомендуется обратиться в сервисный центр. Несмотря на то что безопасность вашей машины с подобным тюнингом повысится, вы можете столкнуться с проблемами с ГИБДД, так как такие улучшения не являются законными.

Необходимые материалы

Если вы все же решились на самостоятельную установку ЗДТ, то вам понадобятся следующие материалы:

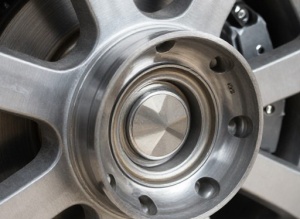

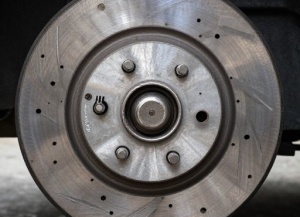

1. Непосредственно дисковые тормоза, проточенные под ступицу на 0,6 см. Диаметр диска должен быть равен 24 см. Обратите внимание, что протачивать сам диск необязательно. Если вы хотите оставить его без изменений, то необходимо осуществить проточку ступицы.
2. Передние суппорта и шланги.

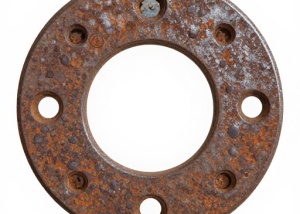

3. Планшайбы, необходимые для крепления суппортов. С этой деталью придется повозиться, так как она довольно необычна и требует отдельного изготовления по точным размерам.

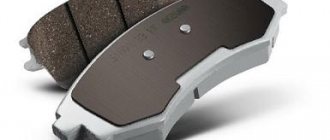

4. Качественные колодки, которые подойдут по размеру.

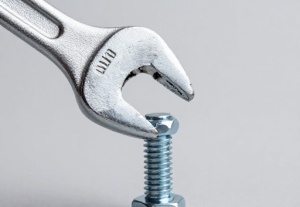

5. 12 болтов М10 × 1,25 с гроверами.

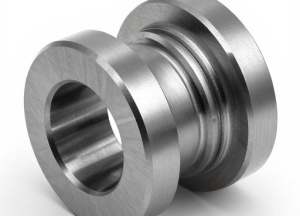

6. 8 дистанционных шайб. Можно использовать шайбы ролика натяжителя ремня ГРМ для ВАЗ-2108.

Когда вы обзавелись всеми необходимыми материалами, впору приступать непосредственно к замене. Процедура выполняется в несколько этапов.

Этап 1. Снятие ЗБТ

В первую очередь необходимо снять колесо. После этого необходимо ослабить трос ручника и свести колодки. Направляющие шпильки откручиваются с помощью ключа на 12.

Если машина старая или тормоза давно не менялись, то рекомендуется обработать посадочные места с помощью металлической щетки, а также смазать все ходовые поверхности WD40. Это поможет снять тормозной барабан без значительных усилий.

Обратите внимание, что, даже если барабан сидит туго, снимать его нужно постепенно, аккуратно постукивая молотком по всей окружности. Если вы не хотите повредить деталь, то используйте молоток с резиновым наконечником или резиновую прокладку.

Далее следует снять стягивающую пружину и направляющие, поддев их отверткой. После этого тормозную колодку нужно поднять вверх, убрать распорную планку и вывести колодку и пружину стягивания.

Для снятия второй колодки необходимо вывести рычаг ручника из троса. Болты, с помощью которых ступица крепится к балке, следует обработать WD 40 и открутить разрезным или обычным ключом на 17.

На последнем этапе производится демонтаж тормозной трубки ступицы. После этого можно приступать к монтажу ЗДТ.
