Как Снять Моторчик Печки На Ниссан Кашкай

Замена вентилятора печки Ниссан Кашкай может потребоваться в связи с механическими и электрическими повреждениями. Некоторые из них можно исправить заменой отдельных элементов механизма, а в отдельных случаях потребуется выполнить монтаж нового вентилятора в сборе. Далее рассмотрим возможные причины выхода из строя мотора отопительной системы и варианты их устранения. Еще представим список запчастей, которые можно использовать для замены вентилятора и его отдельных элементов на Ниссан Кашкай.

Салон обновленного (снизу) в 2010 Qashqai практически ничем не отличается от дорестайлинга (сверху)

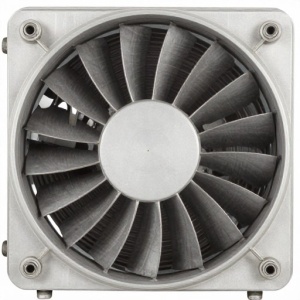

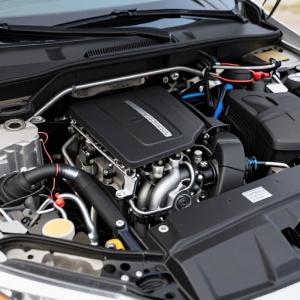

Замена вентилятора печки Qashqai

Проблемы с вентилятором печки на Ниссан Кашкай, которые приводят к замене сопровождаются следующими признаками:

• не изменяется скорость работы вентилятора;
• отсутствует проток воздуха при включении;
• работа вращающего элемента сопровождается посторонними звуками (скрежет, свист, скрип и так далее).

Снимаем панель тоннеля, откручиваем болты крепления нижней части торпедо
При этом причин, по которым в Ниссан Кашкай не работает вентилятор печки может быть множество. Среди них:

• износ втулок;
• перегоревший транзистор или его термостойкий предохранитель;
• короткое замыкание в обмотке двигателя;
• механический износ щеточно-контактного аппарата.

Инструменты

Для замены вентилятора отопительного комплекса салонного пространства Кашкай потребуется подготовить следующие инструменты:

• крестовая отвертка и с плоским жалом;
• пассатижи;
• торцевые головки на 10 и 13, стандартная и с удлиненной трубкой;
• трещотка с удлинителями.

Убираем панель, снимаем воздуховод

Также рекомендуется позаботиться о подготовке хорошего освещения, так как работы будут проводиться в нижней части центральной консоли. Для этого лучше всего подойдет переносная лампочка с защитным корпусом. При ее отсутствии можно использовать фонарик.

Пошаговое описание замены мотора отопителя

Когда не работает печка Ниссан Кашкай, приходится делать выбор между самостоятельным устранением проблемы и использованием услуг автосервисов. Замена вентилятора печки Кашкай не требует опыта, но сопровождается неудобствами, которые возникают из-за отсутствия свободы в движениях. Процесс замены моторчика отопительной системы рекомендуется начать с отодвигания водительского кресла в крайнее заднее положение, и поднятия рулевого колеса до верхнего уровня. Далее придерживаемся следующей последовательности действий:

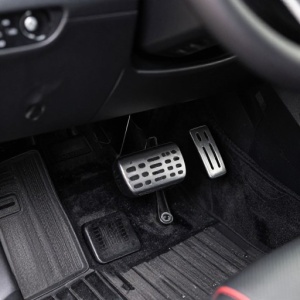

Снимаем педальный узел, отсоединив три разъема и педаль тормоза от цилиндра

1. Демонтируется нижний пластиковый кожух под рулевой колонкой. Он закреплен двумя болтами под ключ на десять, которые расположены на рычагах открытия капота и бензобака;
2. Резким движением вниз кожух выводится с посадочного места. После этого необходимо отсоединить питающие кабели разъема OBD и датчика климат-контроля;
3. Производится демонтаж воздушного патрубка для обдува ног. Он зафиксирован клипсой и болтом под ключ на десять;
4. На данном этапе потребуется снять педальный узел, предварительно отсоединив три питающих клеммы. Для отсоединения тормозной педали от главного тормозного цилиндра, следует вынуть шплинт и палец. Для того чтобы вывести палец понадобиться зажать колпачок белого цвета пассатижами;
5. В верхней части педального узла отсоединяется планка, которая удерживается двумя шплинтами;
6. Остается выкрутить шесть фиксирующих болтов и изъять педальный узел. Это позволит получить доступ к вентилятору печки;
7. Для демонтажа старого элемента понадобится открутить один болт, отсоединить питающий разъем и изъять моторчик, прокручивая корпус против часовой стрелки;
8. В дальнейшем останется установить новый вентилятор отопительной системы и выполнить сборку в обратной последовательности.

Откручиваем педальный педальный узел

Инструкция по замене моторчика печки

Процедура замены моторчика отопительной системы — также задача не из легких. Но если вы привыкли ремонтировать автомобиль своими руками, то трудностей она у вас не вызовет.

Чтобы заменить электродвигатель отопителя, выполните следующие действия:

1. Сначала необходимо произвести демонтаж приборной панели. Для этого отсоедините все необходимые фиксаторы и выкрутите болты, на которых контрольный щиток крепится. Отсоедините приборку от всех разъемов и штекеров и отложите ее в сторону. Все работы с контрольным щитком должны осуществляться осторожно, чтобы не допустить повреждения этого узла.
2. Когда приборная панель будет снята, необходимо произвести демонтаж балки рулевой колонки. Вам потребуется стандартный слесарный инструмент для этого.
3. Сделав это, можно произвести демонтаж непосредственно отопительного устройства, а также блока охлаждения. При снятии также будьте аккуратны, чтобы не повредить эти элементы системы.
4. После этих действий с верхней камеры впускной заслонки необходимо демонтировать фиксирующий зажим электропроводки. Нужно отметить, что довольно часто проблемы в работе того или иного механизма обусловлены именно неисправностями электроцепи. Поэтому при демонтаже проводки будьте осторожны и не повредите цепь. Если вы видите, что контакты в штекерах стали окисляться, то их необходимо сразу же зачистить, это позволит избежать возможных проблем в будущем. Для зачистки контактов используйте строительную щетку.
5. Далее, руководствуясь схемой, вам необходимо отключить от моторчика заслонки разъем, отмеченный буквой В. Сделав это, из корпуса отопительного узла и блока охлаждения с помощью гаечных ключей необходимо открутить крепежные болты А.
6. После этих действий вы можете демонтировать моторчик впускной заслонки, отмеченный на схеме цифрой 1.
7. Затем следует демонтировать мотор системы кондиционирования.
8. Вентилирующее устройство системы сдвигается немного вправо, после чего вы сможете демонтировать установочный штифт вместе с коленом. Демонтировав моторчик печки, вам необходимо подключить новое устройство вместо старого, зафиксировать и соединить его. Закрепите двигатель как можно более надежно, это позволит предотвратить его вибрацию и, соответственно, более ускоренный износ и выход из строя. После установки дальнейшая сборка осуществляется в обратной последовательности.

1. Обозначение разъема, заслонки и болтов отопителя

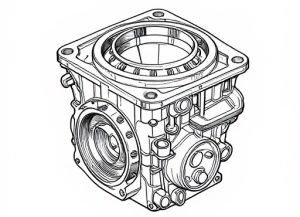

2. Двигатель системы кондиционирования

Запчасти для ремонта и замены

Как мы уже разобрались ранее причин, по которым не работает вентилятор печки Кашкай, может быть множество. В случае полной замены всего узла, потребуется знать какие запчасти подходят для Ниссан Кашкай. При замене отдельных элементов механизма, первоначально понадобится правильно определить причину повреждения. А затем переходить к подбору подходящей запчасти. Цена сборного вентилятора печки или его отдельных компонентов зависит от поставщика.

Для Ниссан Кашкай можно использовать оригинальные электродвигатели, которые поставляются в корпусе и с крыльчаткой. Артикулы:

• 27225-ET00A;
• 27225-JD00A;
• 27225-ET10A;
• 27225-ET00B;
• 27225-ET10B.

Отсоединяем разъем и откручиваем мотор печки

В качестве аналоговых можно использовать вентиляторы отопительного комплекса от Ниссан Икс Трейл: 27225-EN000, 27225-EN00B.

В случае выполнения самостоятельного ремонта, можно выполнить замену отдельных элементов, таких как электрические щетки, транзисторы, подшипники. Щетки можно подобрать в автомагазине или в магазине запчастей для электрического инструмента. Для этого демонтируем старую щётку и берем с собой.

Транзистор для замены:

• IRFP064N и IRFP064NPFB – на 55 Вольт и 98 Ампер;
• IRFP054 и IRFP048 – 60 В, 70 А;
• IRFP044 – 60 В, 57 А.

При выходе из строя подшипников можно купить:

• SNR 608ZZ;
• SNR 608EE.

Кузов

Бампер, Бампер передний, Крышка омывателя, Бампер задний, Решетка бампера, Абсорбер бампера, Молдинг бампера, Молдинг заднего бампера, Молдинг переднего бампера, Юбка бампера, Юбка заднего бампера, Юбка переднего бампера, Усилитель бампера, Кронштейн бампера, Накладка бампера, Накладка заднего бампера, Накладка переднего бампера, Заглушка бампера, Крепление бампера, Рамка номерного знака, Крыло, Крыло переднее, Крыло заднее, Лючок бензобака, Подкрылок, Подкрылок передний, Подкрылок задний, Накладка крыла, Молдинг крыла, Крепление крыла, Арка крыла, Капот, Петля капота, Трос капота, Утеплитель капота, Уплотнитель капота, Крючок капота, Упор капота, Амортизатор капота, Багажник, Амортизатор багажника, Дверь багажника, Кнопка багажника, Крепление багажника, Крышка багажника, Обшивка багажника, Полка багажника, Уплотнитель багажника, Упор багажника, Двери, Дверь передняя, Дверь задняя, Накладка двери, Молдинг двери, Ручка двери, Стеклоподъемник, Петля двери, Уплотнитель двери, Концевик двери, Зеркало, Зеркало боковое, Зеркало левое, Зеркало правое, Зеркальный элемент (стекло), Кнопка зеркал (регулятор), Крышка зеркала, Накладка зеркала, Поворотник зеркала, Стекла, Стекло лобовое, Стекло заднее, Кнопка обогрева заднего стекла, Стекло двери, Уплотнитель стекла, Молдинг стекла, Рама, Стеклоочиститель, Бачок омывателя, Моторчик омывателя, Моторчик дворников, Форсунки омывателя, Трапеция, Мотор стеклоочистителя, Тяга стеклоочистителя (привод), Щетки стеклоочистителя, Резинка стеклоочистителя, Замок, Замок двери, Комплект замков, Центральный замок, Кнопка центрального замка, Замок зажигания, Ключ зажигания, Замок багажника, Замок бензобака, Замок капота, Личинка замка, Облицовка, Решетка радиатора, Эмблема, Воздухозаборник (жабо), Брызговики, Молдинг крыши, Накладка порога, Расширитель арки, Панели, Панель радиатора, Рамка фары, Порог, Панель задняя, Днище, Пол багажника, Панель крыши, Защита радиатора, Лонжероны, Шильдик, Боковина, Крепление аккумулятора, Шумоизоляция, Крепеж, Клипсы, Пистоны, Люк, Кнопка люка, Упругие элементы

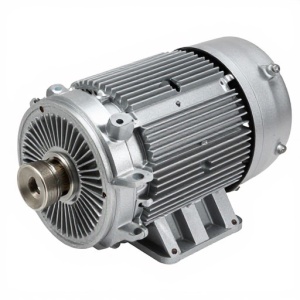

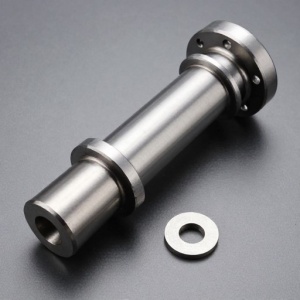

Ремонт электродвигателя печки Qashqai

Замена вентилятора отопителя Ниссан Кашкай — не единственный метод решения. Можно попробовать отремонтировать забарахливший элемент. Порядок демонтажа вентилятора остаётся идентичным описанному в пункте «Пошаговое описание замены мотора отопителя». После его снятия можно увидеть скопление пыли. Засорение может привести к заклиниванию крыльчатки. Для ревизии необходимо проделать следующие операции:

1. Для демонтажа крыльчатки открутить верхнюю фиксирующую гайку;
2. Осуществляется очистка внутренней полости крыльчатки от пылевых отложений;
3. Отложения пыли и частиц грязи на верхней и нижней части втулки электродвигателя удаляются щеткой или кисточкой;
4. В дальнейшем контролируется состояние щеточно-контактного аппарата. При наличии износа щеток необходимо выполнить их замену;
5. Выполняется снятие стопорных шайб и других идущих за ними с двух сторон вала электродвигателя, затем демонтируется ось вентилятора;
6. На данном этапе проверяется состояние подшипников, проверить люфт, гул или повышенный шум при вращении. При возникновении подозрений необходимо заменить подшипник. Для этого потребуется отогнуть три удерживающих лепестка, демонтировать вышедший из строя элемент и установить новый;
7. В дальнейшем собираем электродвигатель в обратной последовательности. При этом смазываем трущиеся части механизма.
