Как подключить сабвуфер к магнитоле?

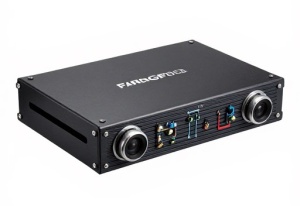

Как подключить сабвуфер

Сабвуфер — это устройство воспроизведения звука, рассчитанная на низкочастотное звучание. Говоря иными словами, с помощью него воспроизводятся басы, которые усиливают ритм играющей музыки.

Как правило, в комплект акустической системы он не входит, его приходится подключать дополнительно. И зачастую это связано с большими трудозатратами, если это делать самостоятельно, или дополнительными финансовыми вложениями в своего железного коня, если обращаться в автосервис.

Поэтому его подключение — дело сугубо добровольное и обуславливается только любовью к громкой музыке.

К штатной магнитоле

Чтобы подключить сабвуфер к штатной магнитоле, необходимо проверить для начала, есть ли на ее задней панели разъемы для соответствующих проводов. Обычно это всем известные «тюльпаны» красного, желтого и белого цветов. При наличии таковых, процесс становится существенно проще. К тому же следует выделять активный и пассивный варианты сабвуфера. Первый имеет малый эффект, второй же дает прекрасный результат: при прослушивании музыки через него на басы и ритм делается особый акцент.

Дополнительные провода, требуемые для подключения штатной магнитолы к сабвуферу, можно приобрести в любом автомагазине. Чтобы конструкция смотрелась аккуратно, провода прячут под обшивку автомобиля. По факту получается, что они протянуты через весь салон прямо под капот, и их хаотичное расположение по внутреннему пространству машины,п мало того, что не добавит эстетичности, так еще и будет мешать пассажирам, особенно при входе или выходе из машины.

К инородной магнитоле

Для подключения сабвуфера к незаводской магнитоле понадобятся:

• усилитель;
• проводка для подключения питания;
• соединения между собой самой магнитолы;
• усилителя и непосредственно колонок.

Рекомендуем:

Камеры заднего вида для авто: обзор лучших камер и их особенности

Провода в данном случае придется покупать дополнительно, при этом учитывать необходимо будет не только марку магнитолы, но и автомобиля, в том числе год его выпуска.

Для начала нужно будет вытащить магнитолу из гнезда. Старайтесь не ковырять ее отвертками для этого, но если иных способов нет, сойдет и этот. Посмотрите, какие входы есть на задней панели. В современных магнитолах во всех предусмотрены разъемы для подключения саба. Скорее всего, это будут тюльпаны.

Подключите к ним провода в соответствии с цветами. Они должны будут соединить магнитолу и усилитель. Затем провода, идущие от самих колонок в соответствии с плюсовыми и минусовыми клеммами. И не забываем про подключение усилителя к аккумулятору.

Активные и пассивные сабвуферы

Как правило, магнитолы или другие головные устройства автомобильных аудиосистем не предназначены для подключения сабвуферов. Это объясняется тем, что качество воспроизведения низких частот в основном определяется фронтальными динамиками, которым не требуется сигнал большой мощности.

О сабвуферах вспоминают, когда требуется громкий, мощный, глубокий бас, высокое звуковое давление и новые физические ощущения. Обычно магнитолы не способны обеспечивать нужный для этого мощный электрический сигнал.

В принципе маломощный низкочастотный динамик, используя фильтры (кроссоверы) для разделения нагрузки по частоте между колонками разного типа, можно подключить к стандартным выходам многих головных устройств (магнитол), если они способны обеспечить мощность выходного сигнала хотя бы 20 Вт на канал. Но если требуется высокое звуковое давление баса, без дополнительного усиления не обойтись.

Как правило, пассивные сабвуферы подключаются к источнику звука через внешний усилитель. Преимущества такой схемы, прежде всего, в гибкости. Добиваясь требуемого качества звучания или громкости баса, можно менять и колонки, и усилители независимо друг от друга.

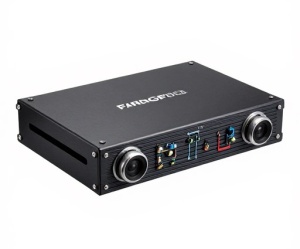

Панель подключения пассивного сабвуфера

У активных сабвуферов усилитель мощности звуковой частоты встроен в тот же корпус, что и динамики. Это компактное решение, позволяющее экономить место и время, так как его значительно проще установить и подключить. Кроме того, активный корпусной сабвуфер обычно стоит дешевле, чем пассивный и внешний усилитель вместе взятые.

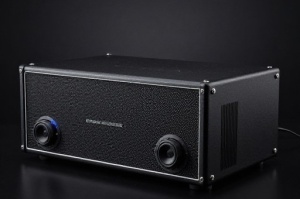

Активный сабвуфер с панелью подключения

Тем не менее следует, выбирая такую схему, быть готовым к тому, что со временем проявят себя подводные камни. Качество звука зависит как от усилителя, так и от колонки. Но заменить один из компонентов в активном устройстве практически невозможно.

Рекомендуем: Вариатор-коробка передач на авто

Второй минус — качество усилителя. Производители универсальных устройств ориентированы на максимальные возможности своей продукции, что расширяет список потенциальных покупателей.

Встроенный усилитель, как правило, рассчитан на работу в определённых условиях. Такое устройство невозможно модернизировать, когда качество звучания перестаёт соответствовать возросшим потребностям.

Таблица: сравнение преимуществ и недостатков

Видео по теме

Как подключить сабвуфер к усилителю

Прежде всего стоит запомнить, что мощность сабвуфера и усилителя должны совпадать. Если в этом возникли сомнения, проконсультируйтесь с продавцом при приобретении обоих устройств. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя.

Подключая сабвуфер к усилителю, не забывайте о плюсовых и минусовых клеммах, а также штатных предохранителях на проводах. Если такие в комплект изначально не входят, обязательно приобретите их отдельно. Они уберегут систему от скачков энергии сэкономят ее расход.

Заземляющий провод крепится к неокрашенной металлической поверхности. Здесь уже все зависит от удобства и его длины. Часто его прикрепляют к винту от сиденья. Не забудьте хорошо почистить конец провода, чтобы ничего не мешало процессу.

При подведении проводов непосредственно от магнитолы, не стоит забывать о проводе питания. Если упустите его из виду, система просто не будет работать. Обычно это тонкий синий проводок, идущий в центральный вход.

Рекомендуем:

Сабвуфер своими руками: инструкция и видео

Как подключить усилитель звука: схемы

Активные и пассивные сабвуферы подключаются к источнику звука по разным схемам.

Пассивный

Подключение с помощью фильтров (кроссоверов) непосредственно к акустическим выходам (не к линейным «тюльпанам») головного устройства (магнитолы) по мостовой схеме имеет смысл, если его выходная мощность выше 20 Вт на канал.

По мостовой схеме входы сабвуфера подключают к выходам каналов разной полярности

Входы сабвуфера подключают к выходам усилительных каскадов разной полярности. Чтобы исключить перегрузку, фильтры подбирают таким образом, чтобы частоты основных каналов и сабвуфера не пересекались.

Практические схемы подключения могут изменяться в зависимости от модели головного устройства. В любом случае не следует подключать один из выводов колонки непосредственно к корпусу автомобиля.

Если головное устройство (магнитола) не поддерживает мостовую схему, сабвуфер подключают к положительным выходам левого и правого канала.

Когда магнитола не поддерживает мостовую схему, сабвуфер подключают к положительным выходам каналов

Подключение сабвуфера непосредственно к магнитоле скорее исключение, чем правило. Обычно сигнал попадает на динамик через усилитель. Для этого могут быть использованы устройства с различным числом каналов.

Вход усилителя подключается к линейному выходу — к «тюльпанам» — головного устройства межблочным кабелем. Использование акустических выходов магнитолы для подключения усилителя допустимо, если последний поддерживает такой режим (оборудован входом высокого уровня). Однако, следует помнить, что в этом случае страдает качество звука.

Когда у усилителя всего один канал, колонка просто подключается к его выходу. Для этого используют либо специальные акустические провода, либо такие же, как тот, которым усилитель соединён с положительной клеммой аккумулятора. В любом случае площадь сечения провода для передачи низкочастотного звукового сигнала должна быть близка к аналогичному параметру силового.

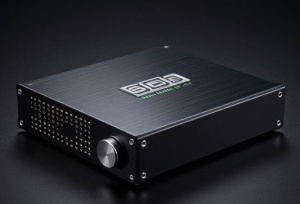

Моноблок для подключения сабвуфера

К многоканальному усилителю пассивный сабвуфер может быть подключён по мостовой схеме. В этом случае суммарная мощность примерно вчетверо превышает значение параметра одного канала.

Частота поступающего на пассивный сабвуфер звукового сигнала должна быть ограничена верхним значением 50–150 Гц. Если фильтр встроен в усилитель, выбирают положение переключателя LPF. Порог среза регулируют на слух по качеству звучания баса. Когда усилитель не оборудован фильтрами, используют внешний кроссовер.

Органы управления фильтра низких частот усилителя

Активный

Активный сабвуфер состоит из усилителя и динамика. C автомобильным аккумулятором его соединяют отдельным проводом через предохранитель, соблюдая требования, предъявляемые к подключению усилителей.

Выбирая калибр — по стандарту AWG — силового провода, ориентируются на длину и силу потребляемого тока (характеристика усилителя). Чем больше значение тока и длиннее провод, тем большая площадь сечения требуется для передачи энергии без потерь, тем меньшее значение калибра. Рекомендации по подбору приведены в таблице.

Таблица: калибр силового провода в зависимости от длины и силы тока

Рекомендуем: Что такое датчик детонации двигателя

Силовой кабель прокладывают вблизи остальной автомобильной проводки. Для защиты от коротких замыканий и перегрузок в цепь устанавливают предохранитель. Его номинал должен соответствовать калибру (сечению) провода. Рекомендации по выбору показаны в таблице.

Таблица: номинал предохранителя в зависимости от площади сечения провода и калибра по AWG

Сухое и доступное для контроля место установки предохранителя выбирают вблизи аккумулятора не далее 30 см от плюсовой клеммы. Держатель предохранителя жёстко закрепляют на корпусе.

Установка предохранителя в моторном отсеке

Рекомендуется использовать конденсатор. Его назначение — подавление высокочастотных помех (наводок) в звуковом тракте и сглаживание пульсаций напряжения бортовой сети вследствие пиковых скачков потребляемого тока.

Автомобильный конденсатор для аудиосистемы

Конденсатор ёмкостью примерно 0,1 фарада на 100 Вт мощности сабвуферного усилителя устанавливают между плюсовым проводом питания и корпусом не далее 60 см от устройства или подключают к специальному разъёму, если он есть.

Для соединения активного сабвуфера с источником сигнала (головным устройством) используют межблочный (линейный) кабель.

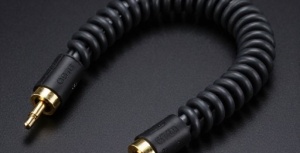

Межблочный кабель для подключения к линейным выходам

Чтобы уменьшить наводки и помехи, линейный кабель прокладывают как можно дальше от бортовой проводки автомобиля. При недостаточном количестве разъёмов на магнитоле применяют разветвители (Y-адаптеры).

Разветвление линейных выходов с помощью Y-адаптеров

Разъём управления REM соединяют с аналогичным выходом магнитолы любым проводником.

Подключение компьютерных и бытовых активных сабвуферов

Автомобильные активные сабвуферы отличаются от компьютерных и бытовых исполнением и питанием. Как правило, динамики и корпуса устройств, предназначенных для эксплуатации в автомобиле приспособлены к вибрациям, пыли, перепадам температуры и влажности. Кроме того, они рассчитаны на питание от бортовой сети постоянного тока номинальным напряжением 12 В.

Бытовые устройства питаются от сети переменного тока, поэтому подключать их к автомобильной аудиосистеме без переделки нельзя за исключением сабвуферов с универсальным питанием.

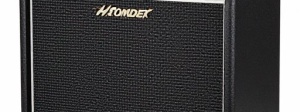

Бытовой сабвуфер с питанием от сети переменного тока

Простейшая доработка — демонтаж встроенного усилителя вместе с блоком питания, что превращает сабвуфер из активного в пассивный.

Ввиду того что бытовые приборы предназначены для эксплуатации в более мягких условиях, чем специализированные, срок их службы в автомобиле может значительно сократиться.

Видео: установка в машину домашнего сабвуфера

Какими проводами нужно подключать сабвуфер

Для того чтобы подключить сабвуфер, потребуются акустические, межблочные и силовые провода. Каждый из этих видов несет определенный функционал. Зачастую они укомплектованы в недорогие наборы, качеству таких комплектов не стоит доверять.

• Во-первых, длины проводов может не хватить для правильного подключения.
• Во-вторых, несмотря на толстую изоляцию, сам провод может иметь недостаточную для таких технических нагрузок толщину.

Если уж вы решили на приобретение именно набора, тогда обратите внимание на производителя. Фирменные комплекты будут стоить дорого, но зато отвечать всем необходимым требованиям.

В идеале лучше покупать эти провода отдельно. Таким образом, вы сможете проконтролировать длину, толщину и качество приобретаемого провода из расчета требований именно к вашему автомобилю и акустической системе.

Акустические провода обладают хорошей толщиной и медной основой. Характеристики провода зависят строго от того, какие разъемы предусмотрены на технике. Межблочный провод это элемент, в который стоит вложиться по максимуму, поскольку здесь качество напрямую зависит от его цены. Силовой провод напрямую влияет на безопасность автомобиля, поэтому экономить на нем тоже не стоит. Оптимальная длина — в районе пяти метров.

Подключение к усилителю

Классификация сабвуферов и способы их установки в машину

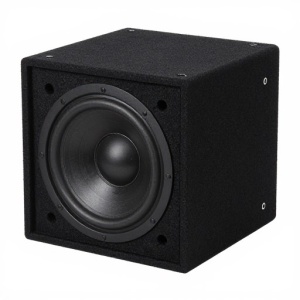

Все автомобильные сабвуферы делятся на два больших класса: пассивные и активные.

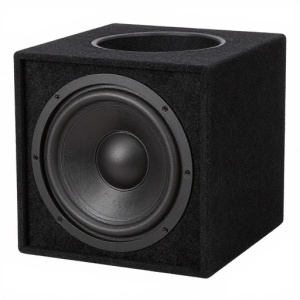

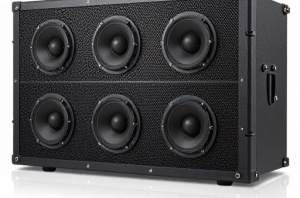

1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

Рекомендуем: Термостат: принцип работы, виды, устройство, фото, видео.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

• В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
• В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда “саб” устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

• Во внутреннюю обшивку автомобиля;
• В пол багажника;
• В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Схема подключения сабвуфера

Если попробовать утрамбовать все вышесказанное в единую схему, то она будет выглядеть следующим образом: аккумулятор, усилитель, магнитола, усилитель, сабвуфер. То есть, усилитель является почти основным элементом, так как к нему подкачается наибольшее количество проводов. От них уже расходятся кабели, которые идут к магнитоле, колонкам и аккумулятору. Поэтому к выбору усилителя надо отнестись с особенной тщательностью.

Рекомендуем:

Инструкция по пользованию вебасто на дизеле и бензине

Подключение катушек

Для уменьшения сопротивления в устройстве сабвуферов применяются такие элементы, как катушки. Они могут носить значение 2, 4 и 8 ОМ. Схемы их подключения также различны. Оно может быть параллельным, последовательным и комбинированным. При параллельном соединении сопротивление уменьшается, при последовательном, наоборот, увеличивается.

1. Первое нужно для увеличения мощности усилителя при общем расчете на низкую нагрузку. Только качество звука может от этого пострадать.
2. Второй вариант рассчитан на более мощную технику, и делает звук более чистым и четким.
3. Для распределения нагрузки могут одновременно применяться два вида подключения, формируя собой третий — комбинированный. В этом случае вариантов несколько, все зависит от индивидуальных особенностей акустической системы и ее технических мощностей.

Общая схема

Стоимость подключения

Средняя стоимость подключения сабвуфера составляет 15 тыс. рублей.

Все зависит от количества работы, которое придется проделать, а также от комплектации акустической системы. Возможно, для установки потребуется выпилить подставки для самих колонок, а это потребует больших затрат, так как для того, чтобы работа впоследствии выглядела аккуратно, требуется почти ювелирная точность.

Длина протяжки проводов через салон, а также способ их сокрытия от посторонних глаз также могут подразумевать разные трудовые и временные затраты. Возможно, придется откреплять, а потом устанавливать на место, обшивку порогов, откручивать сиденье и т.п. Что же касается непосредственно технической стороны вопроса, то здесь все зависит только от профессионализма мастера и имиджа автосервиса. Установить сабвуфер кустарным способом своими руками можно, но не факт, что все будет работать как надо, и потом в сервисе всю конструкцию придется демонтировать и устанавливать заново, а это обойдется явно дороже, чем если бы все было сделано с нуля.

Подключаем саб: важные моменты и инструкция

Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле. Перед началом работ обратите внимание на несколько моментов:

1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.


   Усилитель по возможности размещают на спинке заднего дивана. Помните, что усилитель и активный сабвуфер во время работы нагревается. Эти устройства требуют хорошего охлаждения. Располагайте усилитель и саб так, чтобы воздух мог свободно циркулировать вокруг устройств.

2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.
