Восстановление силовых порогов на Ниве ВАЗ-2121-21213-21214-2131 | кузов и внешний тюнинг НИВА-ВАЗ-2121-21213-21214-2131

Нива 2121 #5 Изготовление силовых порогов.

Процесс переходит от раскорчевывания гнили к обновлению железа.

В первую очередь — возвращаем кузову жесткость.

Начинаем с изготовления силовых порогов.

Подготавливаем место установки — удаляем лишнее, дорабатываем полезное. Тщательно просматриваем, что будем лечить, а что менять.

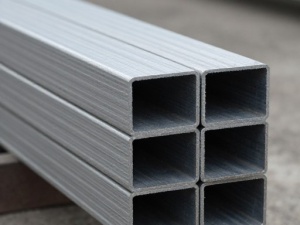

Поскольку автомобиль для туризма а не для спорта — используем профиль 40х80. Торцы профиля заглушаем. Так как деталь находится в зоне активного пескоструя — все швы выполняем герметичными. Снаружи это выглядит так:

А внутри так:

Вода не пройдет ;)

После разделки шва примеряем деталь на место:

При установке порог уйдет еще глубже внутрь кузова и будет выступать примерно на 20мм.

Дорабатываем порог до полной совместимости с окружающей действительностью:

И в зависимости от степени разрушения окружающих панелей изготавливаем переходные пластины и уголки.

Размечаем отверстия для установки, разделываем детали от ржавчины и покрываем фосфатирующим составом:

Осторожно, горячая кислота! ;)

Когда реакция закончится, временно собираем детали и устанавливаем на место для уточнения разметки

Производим разметку, разбираем детали и производим подготовку нового усилителя порога к установке:

После разделки детали снова собираются для промежуточной установки на место, и новый усилитель порога занимает свое рабочее место:

Можно сравнить с тем, как было:

Есть некоторая разница, правда? ;)

После разделки швов и антикоррозионной обработки места сварки устанавливаем на место внешнюю часть порога:

Немного особой сварочной магии ;) и эта штука сидит на месте без всякой посторонней помощи:

Теперь остается закончить установку, выполнив соединение с внешней кузовной панелью:

Можно переходить к изготовлению внутренней части порога. Правда, в данном случае сначала придется сделать новый пол в салоне ;)

Продолжение следует ;)

chugunder.livejournal.com

Защита коробов, пороги на ниву своими руками — Лада 4×4 3D, 1.8 л., 2002 года на DRIVE2

Мне привычней говорить защита коробов, так как, то что я задумал никак не выступает в роли порога. Да и по моему мнению не нужен ниве порог, об него только брюки пачкать, посадку удобной он точно не делает.

После второй поездки на Хурла Кёль, я замял короб. Помял потому что стащило прям на камень. По приезду в город короб успешно вытянули, благо не сильно помял. И я задумался о защите…

Идея проста, сделать что то неприметное, не тяжёлое, не пачкающее брюки при посадке.

За основу взял трубу толщиной стенки 3мм, диаметр подобрал на глаз, не знаю сколько)) И квадраты полнотелые, подобрал так чтоб плотно садились в заводские места для домкрата.

Полный размер

Полный размер

Дальше нудная работа, поставил, измерил, отрезал, снова измерил — приварил

Полный размер

Полный размер

И один почти готов:

Полный размер

Аналогично сделал второй порог, приварил — обточил заглушки для трубы из металла

Полный размер

Обработал преобразователем ржавчины перед покраской

Полный размер

Так как хотелось сделать с минимум деталей крепление организовал таким способом:

Полный размер

Как уже сказал квадраты взял чуть большего размера чем отверстие под домкрат, поэтому пороги садаться очень плотно, а фиксирует их шпилька с гайкой, приваренная с обратной стороны.

Полный размер

Я получил то что хотел, аккуратные небольшие пороги, сделанный только для того, чтобы не повредить короб.

Полный размер

Полный размер

Полный размер

Полный размер

Да и не навредили они общему виду авто, что думаете по этому поводу?

И испытание грязью и камнями они уже прошли:

Полный размер

Но об этом в следующий записи…

Всем спасибо, хорошей недели вам!

www.drive2.ru

Предлагаемые варианты

С тем, где купить подобные элементы, проблем возникать не должно. Зайдите на Авито, полистайте Интернет или просто пройдитесь по магазинам автозапчастей. Ассортимент сейчас огромный, да и цена приемлемая.

Вопрос в том, какую цель вы преследуете при установке порогов. От этого напрямую зависит тип элементов.

Всего для Нивы предлагается 3 категории порогов.

    Декоративные. Это пластиковые накладки, которые монтируют по бокам автомобиля. Они чем-то напоминают молдинги для автомобилей, поскольку их легко устанавливать и стоят они дешево. Определенные защитные свойства у них есть, поскольку пластик предотвращает повреждение машины от мелких камней, грязи и пр. На бездорожье помощи ждать от них не стоит.Более того, есть риск их повредить и сломать, поскольку пластик дешевый и хрупкий;

Сказать конкретно, сколько стоят те или иные пороги, не берусь. Есть очень много вариантов, включая закос под Бумер и какие-то уникальные конструкции, цены которых запредельные.

Но вы можете начать с окрашенных пластиковых элементов. Монтируются предельно просто, замена выполняется за считанные минуты, если прежние были повреждены. Если вам больше нравится ремонтный вариант, то есть пороги, поддающиеся восстановлению, но обеспечивающие повышенную защиту, берите стальные или хромированные изделия. Пластик сугубо для декора, потому при езде по бездорожью они только будут мешать.

Способы монтажа

Если вы приобрели для Нивы комплект порогов, стоит предварительно перед покупкой узнать, на какой способ монтажа они рассчитаны.

Всего существует два метода соединения.

  • Съемный. Это зачастую пластиковые или металлические изделия. Чтобы установить их на кузов автомобиля, применяются соответствующие саморезы по металлу. Плюс их в том, что пороги можно быстро снять и поменять на новые, если в этом есть необходимость. Крепление не самое надежное, но по факту самое практичное;
  • Сварочный. Как вы понимаете, здесь применяют сварочные аппараты. Такой метод актуально использовать, если у вас металлические или хромированные пороги. Без опыта и навыков браться за аппарат не советую. Вариант для тех, кто уверен в своем решении и готов на длительное использование порогов на кузове своей Нивы.

Пороги на Ниву 2121 как выбрать и закрепить своими руками.

Тюнинг отечественного внедорожника – тема практически бесконечная. Кто-то создает монструозные машины, на которые навешивают все, что есть на рынке. Другие Владельцы делают упор на функциональность и защиту автомобиля. Одним из элементов второго стиля стали пороги на Ниву 2121.

Для чего нужны пороги

Установка этих элементов однозначно несет эстетический эффект. Так внешний вид машины получает более целостную картину. Однако гораздо важнее защитная функция. При этом данные элементы не влияют на ходовые и динамические характеристики авто. Функционал порогов:

  1. Защита покрытия корпуса и стекол от камней и мусора, летящих из-под колес (отлично сочетается с расширителями арок).
  2. Дополнительная защита края днища и зоны дверей. При прохождении бездорожья, ям и перекатов порог примет на себя часть удара или нагрузки от давления грунта.
  3. Облегчает посадку в машину детям и пассажирам с малой подвижностью.
  4. Эстетическое украшение внешнего вида.

Накладки на пороги в Ниве 21214 категорически рекомендуются, но не являются обязательными. Однако при наличии кенгурятника, увеличенного клиренса и остального обвеса установить пороговую защиту будет логичным завершением внешнего тюнинга.

Варианты предлагаемых моделей

При решении установить пороговую защиту на свою Ниву владелец может посмотреть в сети, как авто будет выглядеть потом. Некоторые сайты предлагают не просто фото, а трехмерные модели машин, на которые можно примерять разные элементы и выбрать подходящие. Тип детали, которую будут устанавливать на Ниву, напрямую зависит от функционала, что ожидает владелец. Основные виды порогов:

  1. Декоративные. Накладки, более напоминающие небольшие молдинги, дешевые и простые в установке. Деталь обладает минимальными защитными свойствами. В условиях серьезного бездорожья такие элементы теряются и ломаются первыми. В этом случае плюсом становится низкая стоимость, что позволяет покупать новые регулярно.
  2. Силовые. Пороговая защита из стали, алюминия, нержавейки и даже профильной трубы при самостоятельном изготовлении. Выглядят они брутально и надежно. Выбирать нужно детали с хорошим антикоррозийным покрытием, так как они будут постоянно подвергаться природному воздействию.
  3. Хромированные. Отдельная категория, которая объединяет силовую и декоративную функцию.

Стоимость конкретных порогов варьируется очень сильно. Хромированные относятся к самому дорогому сегменту, хотя присутствуют эксклюзивные модели ценой в треть авто. Стоит ли владельцу Нивы так тратиться – вопрос владельцу.

Способы крепления

Монтируются пороги двумя способами: вручную или с помощью сварки. Это зависит исключительно от типа детали. Способы соединения элементов с корпусом:

  1. Съемный метод. По большей части так крепятся пластиковые и некоторые металлические конструкции. Для установки понадобятся только саморезы по металлу. Можно быстро заменить на новую или другую модель. К минусам относится слабая надежность крепежа. Также нужно отметить, что новые отверстия нужно обрабатывать антикоррозийными составами.
  2. Сварочный метод. Это радикальная фиксация металлических и хромированных моделей к корпусу автомобиля. Такая установка должна производиться профессионалами. После установки на деталь можно спокойно наступать, они выдерживают вес взрослого крупного человека.

Полезное видео

Выбор элементов зависит исключительно от желания владельца и условий использования автомобиля. Самодельная защита порогов на Ниву 21214 также существует, но, как говорят опытные владельцы Нивы, затраты на производство и время не перевешивают покупку заводских деталей.

djeeprus.ru

Полная замена

Пороги на Ниву Урбан и другие модели полностью заменяют в случае сильного износа. Последовательность действий:

  1. Срезать старую конструкцию, осмотреть ее, оценить состояние узла.
  2. Обрезать усилитель в центральных частях отверстий.
  3. Срезать старый элемент, который используется для соединения с напольным покрытием.
  4. Прогрунтовать внутренние части системы.
  5. Обрезать профиль на нужную длину, заварить торцы, приварить их к усилителю.
  6. Сделать вставку не доставая стойку, обварить соединения.
  7. Взять родной порог, срезать по нижней части около 2 см, проделать сверлом отверстия и приварить все на место.
  8. Поднять авто для приварки нового соединительного элемента.
  9. Вварить часть переднего крыла.
  10. Зашпатлевать и прогрунтовать стыки.

Если все сделать корректно, самодельные элементы будут выглядеть как родные и гармонично дополнят экстерьер транспортного средства. Для сварки с лонжероном используют аппарат.

Вместо накладки на Ниве иногда применяют швеллер – тоже удобный вариант.

Силовые пороги на Ниву. — Лада 4×4 3D, 1.7 л., 1997 года на DRIVE2

После продажи бамперов старой модификации я начал построение нового обвеса с изготовления силовых порогов, давно уже подготавливал их к установке, много раз примерялся, в общем работа над ними протекала набегами и длилась около 2ух месяцев.

СИЛОВЫЕ ПОРОГИ

Место для их крепления у меня было приготовлено заранее, ещё в процессе сварки машины. Под эти крепления нужно было сделать профиль, так как стандартного такого размера не существует… Профиль взял 50/50,2мм

Болгаркой вырезаем необходимый сектор.

Лишнее выкидываем.

Половинки свариваем и получаем искомый профиль.

Примеряемся.

Примеряем трубу.

Далее делаем крепёж закладных «клыков».

Каждый будет крепится на 2 болта. Обязательно подписываем принадлежность к определённому профилю на кузове…

Втулки используем от малых реактивных тяг заднего моста. Гайки колёсные от Нивы.

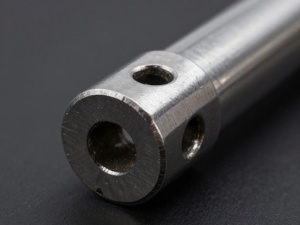

Получаем такую втулку.

Развёртываем отверстие под сварку и оставляем необходимый для провара зазор.

Провариваем.

Примеряем трубу, торцуем «клыки» до получения нужного расстояния от кузова автомобиля и прихватываем.

Аккуратно достаём и обвариваем на столе.

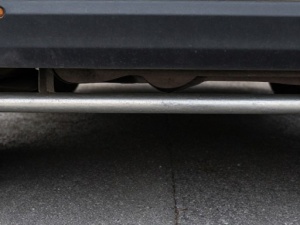

У меня получился вот такой вылет трубы. Сначала я считал что это много, но в процессе эксплуатации выяснилось что можно и больше.

Примеряем необходимые по диаметру отводы и прихватываем.

На концы так и не удалось подобрать сферические заглушки. Сварил вот такие рюмочки ;-)

В итоге когда всё обваривается и красится, то приобретает такой вид:

www.drive2.ru

Полная замена

Пороги на Ниву Урбан и другие модели полностью заменяют в случае сильного износа. Последовательность действий:

  1. Срезать старую конструкцию, осмотреть ее, оценить состояние узла.
  2. Обрезать усилитель в центральных частях отверстий.
  3. Срезать старый элемент, который используется для соединения с напольным покрытием.
  4. Прогрунтовать внутренние части системы.
  5. Обрезать профиль на нужную длину, заварить торцы, приварить их к усилителю.
  6. Сделать вставку не доставая стойку, обварить соединения.
  7. Взять родной порог, срезать по нижней части около 2 см, проделать сверлом отверстия и приварить все на место.
  8. Поднять авто для приварки нового соединительного элемента.
  9. Вварить часть переднего крыла.
  10. Зашпатлевать и прогрунтовать стыки.

Если все сделать корректно, самодельные элементы будут выглядеть как родные и гармонично дополнят экстерьер транспортного средства. Для сварки с лонжероном используют аппарат.

Вместо накладки на Ниве иногда применяют швеллер – тоже удобный вариант.

Пороги на ниву своими руками чертежи фото

Лада 4×4 2131 Нива 2012
  • После установки мудовой резины на родные диски 5,5J/et +58, начало затирать сзади места крепления амортизаторов при максимальных ходах моста на излом. Взял и поменял диски на 6,5J/et+40 и вроде бы все прекратилось. Счастье, как всегда продлилось недолго. Посодил как-то раз народу сзади много и машину пригрузил порядочно, в итоге мост просел без излома ровно и при движении на большой скорости с ловлей кочек начало тупо срезать стружку резины краем подкрылка возле порога внизу в задних арках, что было, как серпом по яйцам на новой резине. Был бы богер, вообще бы не простил себе этого. Поэтому твердо решил зарезать арки все четыре и по самые помидоры. Затем на них нацепить и закрепить резиновый расширитель арок на 7 см, шоб грязью не закидывало. Задача была ясна, поэтому оставалось лишь воплотить задуманное в реалиях г. Владивостока, что оказалось ох как непросто. Здесь по обычаю руссо машинками мастера заниматься не хотят, а когда речь заходит об арках, так вообще как от чумы шарахаются, или ценник ломят просто негуманный.

    В итоге обратился я к чувакам, которые арки раскатывают дрифтерам и попались, надо сказать, адекватные ребята. Все обсудили, решили что и как и принялись за работу. Мучали долго, где-то неделю пилили только арки, ну и ладно, главное, сразу сказали, что нивы до этого никада не пилили и будет долго.

    Арки выпилили, выгнули наружу и проварили косынки. Затем пришлось машинку отобрать для покатух, где и стало понятно, что жесткости новоиспеченным аркам не хватает, потому как рамы нет, а всю жесткость кузов держит за счет формы и лонжей. Пришлось изнутри выделывать дуговой формы полосу из металла и вваривать в край арки снизу, получилась довольно жесткая конструкция. К этой полосе впоследствии и прикрутили резиновый расширитель на саморезы. Все вывели, загрунтовали, обшкурили. Выгнутые наружу арки можно было и так оставить без фендеров, но грязь все равно доставала до тела, поэтому их прикрутили. После продули все как следует антигравийкой и заодно борта по выгнутую полосу. Получилось немного выпукло, но зато теперь нигде не трет и на будущее можно закатить колеса до 32”.

    Дальше нужно было сделать такую вещь, как сильные пороги. То, что удалось нарыть из серийно выпускаемых, какая-то мягко сказать ерунда и то, что они подойдут дырка в дырку тоже сомнительно. Поговорив с гурами причесывания нив для бездорожья, было понято, что реально силовые пороги нужно вваривать в трубы, а трубами протыкать сами пороги и намертво варить к лонжеронам по пути проваривая где касается. Этот вариант явно жестокий и нужен для спорта, а мне нужно всего лишь оставить целыми родные пороги, чтоб от скольжения на них по камням и грунту не ободрать и не вмять, т.к. скорая гниль им в этом случае будет обеспечена.

    Поэтому были сняты размеры, сделан эскиз и отдан на деталировку. По ходу пьесы изучался сортамент труб, что есть в наличии и т.п. Гайки решил сделать на заказ с длинной втулкой и обычные. С длинной втулкой гайка наворачивается на шпильку и играет роль контргайки, а втулка прикрывает остаток резьбы от забивания. После долгих прений была взята труба 45, стенка 3мм. Изготовлен прямоугольный профиль 20х17, Нарезана резьба на 16, вварен в трубу с обоих сторон и герметично, чтобы не вывернуло штырь. Концы труб также обварены крышками из металла, чтоб вода да грязь не лезла внутрь трубы. После все это было покрашено модной цинковой краской, которую потом перекрасил «спецназом». При установке в штатные места для домкрата, один порог встал как родной под кувалду, а второй оказался намного меньше по дыркам, чем нужно. Когда разобрались, оказалось, что снимали размеры одной рулеткой, а изготавливали с другой. В итоге на 1450мм длины убежало около 6мм, а это много. Пришлось переварить немного штырь и заново окрасить. После все встало как положено. Вес одного такого порога в сборе около 8кг. Чертежи обоих сторон и вид сзади прилагаю. Если кто-то будет ваять по чертежу, то крайне рекомендую обратить внимание на реальные размеры по осям посадочных мест, так как у меня они с обоих сторон разные =). Пока на этом все. Фотки как обычно.

    chugunder

    Процесс переходит от раскорчевывания гнили к обновлению железа.

    В первую очередь — возвращаем кузову жесткость.

    Начинаем с изготовления силовых порогов.

    Подготавливаем место установки — удаляем лишнее, дорабатываем полезное. Тщательно просматриваем, что будем лечить, а что менять.

    Поскольку автомобиль для туризма а не для спорта — используем профиль 40х80. Торцы профиля заглушаем. Так как деталь находится в зоне активного пескоструя — все швы выполняем герметичными. Снаружи это выглядит так:

    Вода не пройдет
