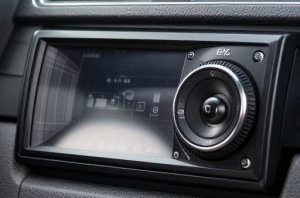

Как подключить питание антенны к автомагнитоле пролоджи

Современные автомагнитолы, точнее мультимедийные комплексы (головные устройства), не всегда эффективны в плане уверенного приема на больших расстояниях. Обычно они рассчитаны на работу в небольшой удаленности от крупных городов, где установлены радиопередающие устройства и вещательные станции.

Если отъехать от населенного пункта на 20-30 километров, качество приема резко ухудшается. Если штатной антенны недостаточно для уверенного приема вещательных станций, впору задуматься об установке усилителя сигнала автомобильной антенны.

Как выбрать антенну к магнитоле?

Прежде всего, автомобильная антенна должна обеспечивать прием радиосигнала на удаленных от передающих станций расстояниях. Если автовладелец совершает поездки только в пределах города, то ему гарантируют хороший сигнал активные (внутренние) антенны. Они характеризуются малыми размерами и простотой установки. Помимо этого, они надежно защищены от различных капризов погоды. Недостатком этого вида является их слабая чувствительность, которая не обеспечивает достаточно хорошее качество сигнала вдали от города.

Удаляясь на дистанцию более 50 км от передающей станции, можно заметить, что связь начинает пропадать. Поэтому если планируются далекие поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Данные устройства подключаются к магнитоле и функционируют без электрического питания. Недостатками наружных радиоантенн считаются большие габариты и отсутствие защиты от влияния внешней среды. Однако они обладают высокой чувствительностью и способны принимать даже довольно слабые радиосигналы.

Где установить антенну?

Выбирая автомобильную радиоантенну, необходимо заранее выбрать место ее установки. Активные антенны предназначены для монтажа в салоне автомобиля. Поэтому их часто прикрепляют в оконном проеме либо возле него. Также внутреннюю модель можно установить на лобовом стекле или на задней полке. Монтируя ее на стекле надо проследить, чтобы она не закрывала обзор. Кроме того, желательно, чтобы аппарат не мешал и рядом сидящему пассажиру.

Монтаж наружной радиоантенны должен выполняться на самой высокой части автомобиля. Это необходимо для того, чтобы обеспечить качественный и устойчивый прием радиосигнала. Распространенным вариантом для установки радиоантенны данного типа является крыша автомобиля. Однако ее можно прикрепить и к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.

Какой выбрать

Сталкиваясь с необходимостью выбора усилителя для антенны, нужно учесть такие особенности:

Деталь должна устанавливаться на небольшом расстоянии от антенны. В противном случае качество сигнала ухудшится, а приемник начнет ловить помехи.
Рабочая полоса должна перекрывать нужный диапазон частот.
Чтобы защитить прибор от перегрузок, нужно использовать усилители с высоким динамическим диапазоном.

Выбирая усилитель в штекер для антенны для автомагнитолы, нужно учитывать и значения коэффициента шума. Они должны быть минимальными.

Главным критерием выбора является коэффициент усиления. При небольших показателях качество приема не улучшится.

На этапе выбора адаптера следует учитывать условия проживания. Жителям города не обязательно покупать мощные усилители с высоким коэффициентом усиления, но для водителей из отдаленных населенных пунктов понадобятся приборы с максимальным значением.

Современные адаптеры в антенну отличаются доступной ценой, обширным функционалом. В продаже можно найти как бюджетные варианты, так и мощные приборы со встроенным усилением сигнала.

Стоимость вторых разновидностей намного выше, но это оправдывается массой преимуществ. Еще водителям приходится выбирать между отечественными и зарубежными разработками. На российском рынке доступны антенные штекеры Триада, которые пользуются хорошей репутацией. Одним из наиболее интересных разработок является устройство Триада-304 со встроенной функцией отключения прибора.

При поисках зарубежных усилителей в антенный разъем, необходимо рассмотреть продукцию Пролоджи. Отдельные модели способны проводить усиление и цифрового, и аналогового сигнала, а еще функционировать с несколькими антеннами.

Что это за услуга?

От выбора типа автомобильной антенны, места ее установки, соблюдения правил подключения во многом зависит качество приема сигнала. Антенны классифицируются:

радио-, телевизионные антенны, антенны связи;
пассивные и активные;
наружные и внутренние.

В некоторых моделях автомобилей (сейчас крайне редко) применяются выдвижные антенны. В большинстве случаев автолюбители приобретают стандартный комплект для установки антенны: непосредственно антенный модуль, крепеж, высокочастотный экранированный сигнальный кабель, разъем. Чтобы качественно установить антенну, необходимо правильно выбрать место установки, произвести подключение высокочастотного кабеля в точном соответствии с инструкцией, осуществить надежное соединение с приемником сигнала.

Квалифицированная установка антенны на автомобиль

обеспечивает ее безотказное функционирование и безупречную работу приемники. Работы осуществляются в удобном для клиента месте, куда он вызывает мастера по телефону. Данная услуга предусматривает выполнение ряда операций:

Подготовка изделия и автомобиля к монтажу устройства.
Инсталляция антенны в строгом соответствии с инструкцией.
Прокладка кабеля и подключение изделия к приемнику и при необходимости к бортовой сети.
Проверка работоспособности устройства.

Процесс установки антенны автомобильной зависит от ее типа: внутренняя или наружная, а также особенностей конструкции транспортного средства. Наши мастера имеют необходимый навык инсталляции и коммутации обоих видов устройств отечественных и иностранных производителей.

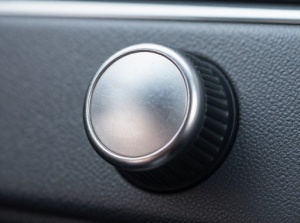

Монтаж и подключение внутренней активной антенны

Изделия такого рода пользуются популярностью у автолюбителей и отличаются достаточно высокой чувствительностью. При установке внутрисалонных активных антенн мастер выполняет следующие действия:

Осматривает изделие и автомобиль и согласует с заказчиком место монтажа на лобовом стекле.
Производит разметку и подготовку поверхности к установке антенны.
Наклеивает устройство и осуществляет прокладку кабеля к приемнику.
Осуществляет подключение устройства и проверку его функционирования.

Предназначение

Современные производители мультимедийной техники для транспортных средств выпускают в продажу доступные устройства с обширным функционалом. Но подобные приборы не всегда демонстрируют хорошее качество приема радиосигнала, особенно, если машина находится на большом расстоянии от радио вышки. Задача усилителя заключается в повышении чувствительности.

Переходник антенны для магнитолы позволяет присоединять приемник сигнала к устройству воспроизведения, если такая функция не предусмотрена моделью. В большинстве случаев антенна поставляется вместе с магнитолой, а стоимость усилителя составляет 200-250 рублей.

Несмотря на доступную стоимость, аксессуар лишает водителей проблем с помехами и плохим сигналом. В результате звук становится стабильным, а воспроизведение радиостанции никогда не прервется.

Есть несколько признаков, указывающих на необходимость покупки штекера. Для проверки уровня сигнала важно определить:

Нет ли искажений звука при отображении видеороликов или запуске аудиофайлов. Любые помехи, шипение и прочие подобные явления могут сигнализировать о плохом приеме.
Нет ли искажений картинки.
Не изменился ли список станций, которые принимаются прибором.
Не исчезает ли сигнал.

При появлении перечисленных проблем следует задуматься о выборе адаптера усиления.

Имейте ввиду

Выбор типа антенны зависит от характера ваших поездок. Если автомобиль используется в пределах городских и пригородных зон, лучше выбрать пассивную штыревую антенну средней длины, отлично работающую в условиях уверенного приема. При дальних поездках, работе в удаленных от больших городов населенных пунктах, выбирайте активную антенну. В нее встроен усилитель сигнала. Обычно такие антенны выполнены внутрисалонным исполнением для предотвращения попадания влаги внутрь антенного усилителя. Однако при въезде в город, пересечении линий электропередач такая антенна может «забиваться» внешней помехой.

Особое внимание следует уделить месту установки антенны:

При наличии штатного места крепления антенны (как правило, в передней части крыши), лучше установить антенну в имеющийся винтовой разъем, это упростит работу;
Если штатный разъем отсутствует, рекомендуется устанавливать антенну как можно ближе к центральной оси автомобиля;
Следует обратить внимание на размещение люка на крыше автомобиля, провода антенны не должны мешать движущимся механизмам;
Сигнал будет максимальным при наиболее коротком высокочастотном кабеле, не рекомендуется устанавливать антенну в задней части авто.

Наиболее частой причиной замены антенны является приобретение новой магнитолы либо установка иного приемного устройства. В этом случае для обеспечения максимально качественного приема необходимо прибегнуть к услугам специалиста.

Активная антенна имеет встроенный усилитель мощности и нуждается в подключении к источнику питания. Поэтому она устанавливается немного сложней обычной. Но если автомобиль часто эксплуатируется за городом, где сигнал радиостанций слабый, то она незаменима. Как подключить активную антенну к автомагнитоле?

Выбор места расположения

Активные антенны имеют компактный дизайн и крепятся при помощи специальной клейкой посадочной прокладки или на двухсторонний скотч. Поэтому место установки внутри салона можно выбрать любое. Чаще всего предпочтение отдается лобовому стеклу у переднего пассажирского сидения. Обусловлено это расположением вблизи магнитолы и удобным монтажом кабелей в обшивку автомобиля.

Размещение на крыше имеет преимущество в приеме сигнала, однако выполняется сложнее. Возможны также окисления металлических частей и ухудшение качества приема.

При выборе места, в котором будет установлена антенна, следует придерживаться следующих правил:

Кабели не должны проходить вблизи источников помех.
Должны быть аккуратно спрятаны под обшивку автомобиля, чтобы не создавать дискомфорта при вождении и поломки по неосторожности.

Питание антенного усилителя

Современные модели подключаются через разъем приемного устройства непосредственно к автомобильной магнитоле. При таком подключении от активной антенны подается радиосигнал. В обратном порядке по другой паре к усилителю подается необходимое напряжение в 12 Вольт.

На моделях, где такое подключение не предусмотрено, антенный усилитель приходится подключать к питанию самостоятельно в двух вариантах:

Подключение к питанию через коробку предохранителей.
Самостоятельное подключение к питанию через автомагнитолу.

Пошаговая инструкция по установке внутри салона

Монтаж зависит от комплектации выбранной модели, но общие принципы практически ничем не отличаются. Все особенности дополнительно будут указаны производителем.

Обезжирить место установки антенны спиртовой салфеткой или другим средством.
Размещаем на месте установки треугольник из комплектации устройства, который облегчает правильное позиционирование антенны.
В фазах треугольника устанавливаем монтажный диск и снимаем треугольник.
Приклеить ориентирные полоски, которые помогут правильно разместить приемные части антенны.
На штырь монтажного диска устанавливаются усы приема сигнала путем поэтапного отклеивания пленки и фиксации в соответствии с ориентирными полосами, после чего их можно сразу снять.
Для прокладки кабеля снимаем боковую облицовку автомобиля.
Закрепляем провода при помощи стяжек к штатной проводке автомобиля или к шлангу омывателя стекла.
Для удобства дальнейшей прокладки требуется демонтировать бардачок автомобиля.
Извлекаем магнитолу из гнезда, чтобы получить доступ к разъемам и проводам.
Синий провод питания из разъема ISO подключается к проводу питания антенного усилителя.
Подключаем провод, отвечающий за поступление сигнала в соответствующий разъем на задней панели головного устройства.
Проверяется качество выполненных работ и прием сигнала.
Все провода аккуратно укладываются в посадочное окно магнитолы.
Магнитола устанавливается на место и фиксируется.
Монтируется обратно бардачок и снятая облицовка.

Прием AM-сигнала — как работает радио

Вот пример из реального мира. Когда вы настраиваете АМ-радио вашего автомобиля на станцию - например, 680 на АМ-циферблате — синусоида передатчика передает с частотой 680 000 герц (синусоида повторяется 680 000 раз в секунду). Голос ди-джея модулируется на эту несущую волну путем изменения амплитуды синусоидальной волны передатчика. Усилитель усиливает сигнал до 50 000 Вт для большой AM-станции.Затем антенна отправляет радиоволны в космос.

Итак, как AM-радио вашего автомобиля — приемник — получает сигнал 680 000 герц, который отправил передатчик, и извлекает из него информацию (голос ди-джея)? Вот шаги:

Если вы не сидите рядом с передатчиком, вашему радиоприемнику нужна антенна , чтобы помочь ему выбрать радиоволны передатчика из воздуха. Антенна АМ — это просто провод или металлическая палочка, которая увеличивает количество металла, с которым волны передатчика могут взаимодействовать.
Вашему радиоприемнику требуется тюнер . Антенна будет принимать тысячи синусоидальных волн. Работа тюнера состоит в том, чтобы отделить одну синусоидальную волну от тысяч радиосигналов, которые принимает антенна. В этом случае тюнер настроен на прием сигнала 680 000 герц. Тюнеры работают по принципу , резонанс
. То есть тюнеры
резонируют
на одной частоте и усиливают ее, игнорируя все остальные частоты в воздухе.Легко создать резонатор с конденсатором и индуктором (посмотрите, как работают генераторы, чтобы увидеть, как индукторы и конденсаторы работают вместе для создания тюнера).
Тюнер заставляет радиоприемник принимать только одну частоту синусоидальной волны (в данном случае 680 000 герц). Теперь радио должно извлечь голос ди-джея из этой синусоиды. Это делается с помощью части радиостанции, называемой детектором или демодулятором . В случае AM-радио детектор выполнен с электронным компонентом, который называется диод
.Диод пропускает ток в одном направлении, но не в другом, поэтому он отсекает одну сторону волны, как это:

Радиостанция Next усиливает
обрезанный сигнал и отправляет его на динамики (или наушники). Усилитель состоит из одного или нескольких транзисторов (большее количество транзисторов означает большее усиление и, следовательно, большую мощность для динамиков).

То, что вы слышите из динамиков, это голос диджея!

В FM-радио детектор другой, но все остальное тоже самое.В FM детектор превращает изменения частоты в звук, но антенна, тюнер и усилитель в основном одинаковы.

Пошаговая инструкция установки на крышу

Если длины кабеля из комплектации недостаточно, то потребуется дополнительный. Кабель должен быть в экранированном оплете и иметь сопротивление в 75 Ом.

На месте установки необходимо просверлить два отверстия: диаметром под крепление антенны и 5 мм — вспомогательное.
Метал на месте установки зачищается с внутренней стороны салона.
Во избежание коррозии место установки обрабатывается мастикой с внутренней стороны салона и герметикам с внешней.
Для монтажа необходимо изготовить изолятор (проставку) из медных и фторопластовых шайб, к которым припаиваться кабель.
Место соединения изолятора и кабеля необходимо загерметизировать.
Устанавливаем антенну на крышу и затягиваем гайку изолятора с внутренней стороны салона.
Прокладываем кабель от антенны до магнитолы под обшивкой автомобиля.
Подключаем антенну к магнитоле и проверяем качество сигнала.Посмотрите видео по установке антенны

АвтоНовости / Обзоры / Тесты

Как Подключить Антенну К Магнитоле Пионер

Подключение магнитолы Pioneer

Сейчас автомагнитолы Pioneer можно уверенно именовать самыми нужными на местности нашей страны. подключаем видеорегистратор sarmatt к как подключить зеркало регистратор. Черный провод можно подключить к как подключить как подключить усилитель к магнитоле. Пионер (pioneer), то как подключить антенну к можно подключить к магнитоле mp3. После приобретения устройства, каждый автовладелец желает выяснить, как подключить магнитолу Пионер

, при этом идеальнее всего делать это своими руками. Итак, приступим!

Как подключить магнитолу Pioneer – способы

Необходимо отметить, что подключение магнитолы Pioneer

может быть выполнено 2-мя способами:

Внедрение штатного ISO-разъема.
Подключение магнитолы без стандартных соединителей.

Нужно осознавать, что в случае внедрения второго способа установки магнитолы, гарантия на устройство больше не будет действовать, при этом существует высочайшая возможность допустить ошибку во время подключения проводов. Но, в почти всех случаях другого выхода просто не существует. Как подключить асик к nicehash настройка и подключения. Как подключить автомагнитолу дома к компьютеру. Например, этот вариант является единственным в этом случае, если в вашей машине нет соответственного разъема для подключения магнитолы.

Даже если вы будете использовать разъем ISO, необходимо делать все очень аккуратненько и за ранее убедиться в том, что распайка клемм на данном соединителе изготовлена верно.

Установка активной автомобильной антенны bosch

Ребята, прошу прощения за не полноценное видео. Как подключить видеорегистратор к интернету через роутер. Как подключить антенну на магнитоле — автомобильная. В магнитолах есть специальный провод обычно сине-белого.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов:

Желтый толстый провод – соединение с аккумулятором автомобиля. Как подключить антенну к магнитоле?. Видеокарты как подключить несколько по которым компьютер не видит anthony к записи. Нужно отметить, что данный провод необходимо подключать только через предохранитель.
Красный толстый провод – подключение к той же АКБ, но уже через замок зажигания автомобиля. Как подключить асик к nicehash? Советы по правильному майнингу асиками на сервисе nicehash. Это необходимо для того, чтобы устройство функционировало лишь при включенном зажигании. Отдельные автовладельцы предпочитают соединять красный и желтый провода, однако это грозит тем, что аккумулятор машины разрядится в совершенно неожиданный момент. Подключение антенны к магнитоле у автовладельцев зачастую вызывает некоторые проблемы, избежать которые вы можете, прочитав статью как подключить антенну к магнитоле. Как подключить видеорегистратор к интернету. Как подключить как зайти на регистратор. Из-за такого использования такого метода подключения магнитолы Пионер, в случае продолжительных стоянок нужно будет отсоединять от аккумулятора корпусную клемму.
Черный толстый провод – соединение с корпусом машины либо «минусовой» клеммой АКБ.
Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. После включения магнитолы на проводе появляется напряжение 12В.

Установка и подключение антенны

Определившись с местом, переходим к установке. Область на стекле, где будет прикреплена антенна, хорошо очищаем от пыли и тщательно обезжириваем. Для этого используются специальные спиртосодержащие средства.

Иногда очиститель для стекла уже входит в комплект с антенной. Обычно главный блок и приемные усики крепятся к стеклу на двусторонний скотч. Вам остается лишь удалить защитную пленку и приклеить конструкцию на стекло в нужном месте. Для лучшего эффекта прижмите антенну на несколько секунд. Это исключит отклеивание скотча в дальнейшем.

Затем наступает черед прокладки проводов. Обычно их ведут по стойке лобового стекла вниз к магнитоле. Если антенна расположена на заднем стекле, то провод можно спрятать под обшивкой крыши.

Назначение проводов

Теперь разбираемся с назначением проводом. Стандартный кабель имеет три отдельных провода.

Первый – «масса». Он отвечает за заземление антенны, что уменьшает её чувствительность к посторонним помехам. «Масса» должна иметь хороший контакт с любым металлическим элементом кузова.
Второй провод – силовой. Он служит для электрического питания главного блока антенны и подключается к магнитоле.
Последний провод условно называют контактным. По нему идет передача приемного сигнала. Он также подключается к автомагнитоле через специальный вход для антенны.

Все три провода могут быть объединены в один или же тянуться по отдельности.

Обычно в современных моделях кабель контактов и питания соединены в одну жилу. На магнитоле для нее имеется единый разъем. При этом заземлением служит корпус магнитофона.

Приведенная схема подключения подойдет для любых типов антенн без исключения.

Теперь немного о производителях. Как ни странно, среди отечественных вариантов имеются весьма достойные. Например, хорошо зарекомендовали себя приемники . По качеству сигнала и сроку службы они ничем не уступают антеннам или «Pulsar».

Всем устойчивого и чистого сигнала!
