Звуковой сигнал ваз 2106 замена и регулировка

Где располагается сигнал на автомобиле ВАЗ-2107

Отечественный автопроизводитель выпускает на рынок сразу несколько модификаций полюбившейся потребителям модели автомобиля ВАЗ-2107. Конструкция и расположение в каждой из них имеет ряд своих особенностей:

в некоторых вариантах авто используется лишь один звуковой сигнал, который монтируется сразу же за фронтальной облицовкой радиатора охлаждения. В данном случае вы сможете легко добраться до детали и заменить ее, если в этом возникнет необходимость;
ряж модификаций оснащается сразу двумя звуковыми сигналами. Они устанавливаются непосредственно за радиатором и имеют разную тональность, что позволяет довольно громко предупреждать пешеходов и водителей других автомобилей о возможной опасности столкновения.

В монтажном блоке и тех и других машин монтируется реле звукового сигнала РС-528, которое часто является одной из главных причин поломок данной детали.

Кроме того, в схему можно включить предохранитель F7, который исключает подачу чрезмерно высокого напряжения и его перепады, а также кнопку, расположенную непосредственно на рулевом колесе.

Что делать если не работает звуковой сигнал на Ваз 2106

Неработающий звуковой сигнал на автомобиле – очень опасная неисправность. Самое неприятное, что узнают об этой поломке как раз тогда, когда сигнал нужен больше всего – в опасной ситуации на дороге. Из-за чего может отказать сигнал?

Такая неисправность как неработающий звуковой сигнал на автомобилях Ваз 2106 и Ваз 2114 очень легко диагностировать и в процессе ремонтировать, достаточно изучить схему подключения и следовать указаниям которые вы получите прочитав статью до конца.

Ремонт контактного трамблёра

Ремонт прерывателя-распределителя или его диагностику лучше проводить, предварительно сняв устройство с двигателя. Во-первых, так будет намного удобнее, а во-вторых, вы получите возможность оценить общее состояние трамблёра.

Демонтаж прерывателя-распределителя ВАЗ 2101

Чтобы снять трамблёр с двигателя, потребуются два гаечных ключа: на 7 и 13 мм. Порядок демонтажных работ следующий:

Отсоединяем минусовую клемму от АКБ.
Находим трамблёр. Он расположен на блоке цилиндров силовой установки с левой стороны.
Рукой аккуратно снимаем высоковольтные провода с контактов крышки.
Отсоединяем резиновую трубку от резервуара вакуумного регулятора.
Ключом на 7 мм откручиваем гайку, которая крепит клемму низковольтного провода.
Используя ключ на 13 мм, отпускаем гайку, удерживающую прерыватель-распределитель.
Извлекаем трамблёр из его посадочного отверстия вместе с уплотнительным кольцом, выполняющим функцию сальника.
Протираем нижнюю часть вала чистой тряпкой, удаляя с неё следы масла.

Разборка трамблёра, дефектовка и замена вышедших из строя узлов

На этом этапе нам потребуются следующие инструменты и материалы:

молоток;
тонкая выколотка или шило;
гаечный ключ на 7 мм;
шлицевая отвёртка;
мелкая наждачная шкурка;
мультиметр;
медицинский шприц на 20 кубиков (необязательно);
жидкость против ржавчины (WD-40 или аналог);
карандаш и лист бумаги (для составления перечня деталей, которые нужно будет заменить).

Порядок работ по разборке и ремонту трамблёра следующий:

Отсоединяем крышку устройства от корпуса. Для этого необходимо отогнуть две металлические защёлки рукой или при помощи отвёртки. Осматриваем крышку снаружи и внутри. Никаких трещин и сколов на ней быть не должно

Уделяем особое внимание состоянию электродов. В случае обнаружения незначительных следов подгорания устраняем их при помощи наждачной бумаги

Если же контакты подгорели сильно, или крышка имеет механические повреждения, заносим её в список деталей на замену.

Оцениваем состояние бегунка. Если он имеет признаки износа, заносим в список и его. В ином случае чистим бегунок шкуркой. Включаем мультиметр, переводим его в режим омметра (до 20 кОм). Измеряем величину сопротивления резистора бегунка. Если оно выходит за рамки 4–6 кОм, вносим резистор в список будущих покупок.

Отвёрткой выкручиваем два винта фиксации бегунка. Снимаем его.

Осматриваем грузики механизма центробежного регулятора. Проверяем состояние пружин, отводя грузики в разные стороны. Пружины ни в коем случае не должны быть растянутыми и болтаться. Если же они болтаются, делаем соответствующую запись в нашем списке.

Используя молоток и тонкую выколотку (можно шило), выбиваем штифт, который крепит муфту вала. Снимаем муфту.

Осматриваем шлицы вала трамблёра. При обнаружении следов износа или механических повреждений вал однозначно нужно заменить, поэтому «берём на карандаш» и его. При помощи ключа на 7 мм отпускаем гайку крепления провода конденсатора. Отсоединяем провод. Выкручиваем винт, которым крепится конденсатор. Снимаем его.

Производим диагностику вакуумного регулятора УОЗ. Для этого отсоединяем от штуцера карбюратора второй конец шланга, который идёт от «вакуумника». Один из концов шланга опять надеваем на штуцер резервуара вакуумного регулятора. Другой конец насаживаем на кончик шприца и, вытягивая его поршень, создаём в шланге и резервуаре вакуум. Если под рукой шприца нет, разрежение можно создать ртом, предварительно очистив конец шланга от грязи. При создании разрежения подвижная пластина трамблёра должна проворачиваться. Если этого не происходит, скорее всего, вышла из строя мембрана в резервуаре. В этом случае вносим резервуар в свой список.

Снимаем стопорную шайбу тяги с оси. Отсоединяем тягу.

Выкручиваем винты крепления резервуара (2 шт.) плоской отвёрткой.

Отсоединяем резервуар.

Откручиваем гайки (2 шт.), крепящие контакты прерывателя. Для этого используем ключ на 7 мм и отвёртку, которой придерживаем винты с обратной стороны. Демонтируем контакты. Осматриваем их и оцениваем состояние. Если они сильно пригорели, вносим контакты в список.

Шлицевой отвёрткой выкручиваем винты, которые фиксируют пластину. Снимаем её.

Извлекаем подвижную пластину в сборе с подшипником из корпуса.

Проверяем подшипник на предмет люфта и заеданий путём пошатывания и проворачивания внутреннего кольца. При выявлении этих дефектов готовим его под замену. Приобретаем детали согласно нашему списку. Осуществляем сборку трамблёра в обратной последовательности, меняя вышедшие из строя элементы на новые. Крышку и бегунок пока устанавливать не нужно, так как нам придётся ещё выставлять зазор между контактами.

Замена проводки самостоятельно

При многочисленных проблемах в электрической системе автомобиля, следует задуматься о полной замене проводки, а не отдельных участков. При прокладывании новых проводов не рекомендуется объединять в один жгут провода низкого напряжения с высоковольтными. Надёжное крепление к корпусу исключит пережатие проводов и повреждение изоляции. Соответствующие штепсельные колодки обеспечат плотный контакт, что исключит возникновение пробоя и окисления.

За панелью приборов скрываются многочисленные провода

Замену проводки самостоятельно по силам осуществить автолюбителю, имеющим поверхностные знания об электрике.

Причины замены

От степени значимости причины зависит объём работы:

сбои в работе осветительных приборов;
перебои в работе электроники;
значительное окисление контактов;
частое отсутствие тока в проводах;
разряд аккумулятора;
многочисленные повреждения изоляции проводов;
множество скруток.

Для замены части электрической проводки в салоне необходимо подготовить:

схему подключения электрических узлов;
провода с различным сечением и цветной изоляцией;
изоленту;
соединительные колодки;
клеммы для проводов;
обжимные клещи.

Этапы замены

Замену проводки следует проводить в соответствии с правилами безопасности и электрической схемой:

Отключить аккумулятор.
Снять декоративные пластиковые элементы в салоне.
Определить место прохождения требуемого пучка проводов.
Отметить на схеме провода подлежащие замене.
Отсоединить колодки и аккуратно, не дёргая, извлечь старые провода.
Уложить новые провода.
Подключить колодки.
Убедиться в расположении проводов согласно схеме.
Установить декоративные элементы.
Подключить аккумулятор.

При владении автомобилем с многолетней историей замену проводов следует производить комплектом

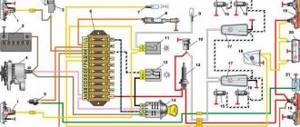

При замене проводки на панели приборов следует руководствоваться схемой подключения.

Поиск неисправных электроприборов следует начинать со схемы их подключения

Номера позиций элементов электрической цепи на схеме контрольных приборов:

Датчик контрольной лампы давления масла.
Датчик указателя температуры охлаждающей жидкости.
Датчик указателя уровня и резерва топлива.
Контрольная лампа резерва топлива.
Контрольная лампа стояночного тормоза и уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель уровня топлива.
Комбинация приборов.
Указатель температуры охлаждающей жидкости.
Блок предохранителей.
Выключатель зажигания.
Генератор.
Аккумуляторная батарея.
Реле-прерыватель контрольной лампы стояночного тормоза.
Выключатель контрольной лампы стояночного тормоза.
Датчик уровня тормозной жидкости.

Бесконтактный трамблёр

Устройство прерывателя-распределителя ВАЗ 2101 бесконтактного типа аналогично контактному. Отличие заключается лишь в том, что механический прерыватель заменён датчиком Холла. Такое решение было принято конструкторами по причине частого выхода из строя контактного механизма и необходимостью постоянной регулировки межконтактного зазора.

В бесконтактной системе зажигания датчик Холла выполняет функцию прерывателя

Трамблёры с датчиком Холла применяются в системах зажигания бесконтактного типа. Конструкция датчика состоит из постоянного магнита и круглого экрана с вырезами, насаженного на вал прерывателя-распределителя. Во время вращения вала вырезы экрана поочерёдно проходят сквозь паз магнита, что вызывает изменения в его поле. Сам датчик не формирует электрический импульс, а только считает количество оборотов вала трамблёра и передаёт полученную информацию на коммутатор, который преобразует каждый сигнал в пульсирующий ток.

Устройство звукового сигнала на ВАЗ 2107

Автомобили ВАЗ 2107 комплектуются в зависимости от года выпуска двумя вариантами исполнения звуковой сигнализации. На моделях с 2000 года выпуска установлен звуковой сигнал на ВАЗ 2107, состоящий из двух раздельных устройств. Один источник издает низкие тона, а второй высокие. Фиксируются устройства непосредственно на специальные кронштейны, и располагаются с левой стороны от радиатора, под решеткой.

Ранние модели выпуска автомобилей ВАЗ 2107 оснащены неразборными источниками излучения звука, которые издают только один тон. Крепится изделие также на передней части возле радиатора. Схема подключения элемента простая, и в случае выхода из строя, устранить поломки не составит большого труда.

Устройство звукового сигнала на 2 источника имеет следующий вид:

К источнику создания звука подведено два провода. Один из проводов имеет красный цвет, а второй черный. Красный провод — это плюсовой контакт, который постоянно под напряжением 12В.
Второй провод «минус» — он обесточен, и включается только при замыкании контактов. Как только соединяются контакты, на оснастку поступает ток, тем самым образуя звуковые колебания.

Контакты располагаются на руле, и при нажатии на кнопку, происходит их замыкание. В качестве контактов используются пружины с контактным кольцом. Контактное кольцо находится на обратной стороне руля, и обеспечивает качественный контакт при нажатии кнопки. Кроме источников и кнопки, в конструкции звуковой сигнализации ВАЗ 2107 также имеются реле и предохранитель. Реле предназначается для того, чтобы снизить величину тока, протекающего к кнопке устройства.

Ремонт бесконтактного трамблёра

Диагностика и ремонт трамблёра бесконтактного типа производится по аналогии с приведённой выше инструкцией. Исключение составляет только процесс проверки и замены датчика Холла.

Диагностировать датчик необходимо, не снимая трамблёр с двигателя. Если у вас возникли подозрения в неработоспособности датчика Холла, произведите его проверку, а при необходимости и замену в следующем порядке:

Отключите центральный бронепровод от соответствующего электрода на крышке трамблёра.
В колпак провода вставьте заведомо исправную свечу зажигания и расположите её на двигателе (кузове) автомобиля таким образом, чтобы её юбка имела надёжный контакт с «массой».
Попросите помощника включить зажигание и прокрутить несколько секунд стартером. При исправном датчике Холла на электродах свечи будет возникать искра. Если искры нет, продолжайте диагностику.
Отсоедините разъём датчика от корпуса устройства.
Включите зажигание и замкните в разъёме выводы 2 и 3. В момент замыкания на электродах свечи должна появиться искра. Если этого не произошло, продолжите диагностику.
Переведите переключатель мультиметра в режим измерения напряжения в диапазоне до 20 В. При выключенном моторе подключите выводы прибора к контактам 2 и 3 датчика.
Включите зажигание и снимите показания прибора. Они должны быть в пределах 0,4–11 В. Если напряжения нет, датчик однозначно неисправен и подлежит замене.
Выполните работы, предусмотренные п.п. 1–8 инструкции по демонтажу трамблёра, а также п.п. 1–14 инструкции по разборке устройства.
Плоской отвёрткой открутите винты крепления датчика Холла.
Извлеките датчик из корпуса.
Произведите замену датчика и сборку устройства в обратном порядке.

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Пошаговая инструкция замены и ремонта звукового сигнала Ваз 2106

Отрегулировать сигнал можно без его демонтажа. Делается это следующим образом:
Звуковые элементы регулируются поочерёдно. При этом отключается питание от элемента, который в данный момент не регулируется
Таким же образом регулируется второй ЗЭ, предварительно отключив первый.+
При замене неисправного ЗЭ от него отключаются провода питания и откручивается гайка, фиксирующая его на кронштейне.
Новый звуковой сигнал устанавливается в обратном порядке.

Осуществляем диагностику сигнала и кнопки его включения

Для того чтобы узнать, используется ли в вашем авто корректно работающий сигнал, следует отсоединить его провода от реле и подключить их к аккумуляторной батарее напрямую. Если звук не появляется и в этом случае, причины поломки могут быть следующими:

подгорели или сильно загрязнились контакты, расположенные непосредственно в корпусе прибора;
сигнал неправильно настроен, из-за чего гудок звучит очень тихо или не слышен вообще.

Устранение неполадок выполняется путем регулировки сигнала (для этого нужно просто повернуть специальный винт, установленный в задней части корпуса) и зачистке контактов.

Еще одна причина, по которой может не работать сигнал — сломанная или изношенная кнопка. Для восстановления ее нормального функционирования можно либо заменить деталь целиком, либо опять же привести в идеальный порядок контакты, к которым подключаются провода.

Как видите, для диагностики и ремонта звукового сигнала вам не придется ехать в автосервис. Практически любые работы можно легко выполнить своими руками, не тратя на них много времени. Мы лишь настоятельно рекомендуем не тянуть с этим, чтобы не подвергать себя опасности дорожно-транспортного происшествия из-за неработающего клаксона.

На автомобиле Ваз 2105 могут быть установлены два типа звуковых сигналов — одинарный и двойной. Как правило основные ремонтные работы, которые требуется проводить с сигналом — это его регулировка тональности издаваемого звука, либо демонтаж с целью полной его замены на новый в случае выхода из строя. Так как ремонту они не подлежат, в случае поломки, их меняют. Демонтаж проводим на обесточенном автомобиле, отсоединив клемму минус от аккумуляторной батареи. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Отсоедините от сигнала питающие провода.
Далее ключом на тринадцать откручиваем гайки его крепления к кронштейну и снимаем.

На этом ремонтные работы по снятию завершены. Произведите его замену, после чего установку выполните в обратной последовательности.

Для регулировки тональности звука, проделайте следующее:

В случае с двойным сигналом, регулировку производим по отдельности каждый, для этого от второго отсоединяем питающий провод.
Найдите на корпусе регулировочный винт, после чего попросите помощника нажать на кнопку звукового сигнала, а вы тем временем, вращая отверткой винт, добиваетесь оптимального звучания.
В случае, если плохое звучание не удается устранить, производим его замену.

На этом ремонтные работы по замене и регулировке звуковых сигналов на автомобиле Ваз 2105 завершены.

Источники

https://ladaautos.ru/vaz-2107/pochemu-ne-rabotaet-signal-na-vaz-2107-i-chto-delat.html
https://remont-vaz2106.ru/vaz-2105-zamena-i-regulirovka-zvukovogo-signala

Не работает кнопка включения звукового сигнала, что делать?

Если при диагностике ЗЭ, предохранителя и реле ЗС неисправностей не выявлено, то необходимо проверить кнопку включения сигнала на руле. Так как сам руль постоянно вращается, а необходимость подачи звукового сигнала может возникнуть в любой момент, между рулём и рулевой колонкой имеется подвижный контакт. С помощью этого контакта можно замкнуть цепь даже при повороте руля. Кроме этого, в самой кнопке есть ещё два контакта, позволяющие водителю подать сигнал как левой, так и правой рукой. Любой из этих контактов (чаще всего подвижный) может выйти из строя. В этом случае нужно его почистить и убедиться в работоспособности кнопки. Делается это следующим образом.+

Устанавливаем колёса автомобиля прямо. Рулевое колесо тоже не должно отклоняться в сторону.
Поддеваем отвёрткой и снимаем с кнопки руля эмблему «Лада».
Головкой на 24 откручиваем гайку рулевого колеса, расположенную под эмблемой.
Удерживая и слегка покачивая руль двумя руками, снимаем его с вала. При этом, если руль не снимается, можно через проставку ударить по валу.
Крестообразной отвёрткой выкручиваем четыре болта с обратной стороны руля и снимаем кнопку сигнала
Снимаем кнопку с руля и отсоединяем провод от контакта на руле Надфилем или наждачной бумагой зачищаем подвижный контакт, расположенный около вала на рулевой колонке. Слегка подгибаем контакт вверх (в сторону руля)
На снятой ранее кнопке сигнала чистим оба контакта.
Извлекаем и зачищаем провода и контакты, извлечённые из кнопки
После чистки контактов собираем кнопку. При этом следим, чтобы все контакты соприкасались друг с другом.

Чтобы сигнал не срабатывал самопроизвольно, проверяем, не ослабли ли пружины кнопки сигнала. При необходимости растягиваем пружины или меняем их на новые.

Устанавливаем рулевое колесо на вал в положение, которое было до разборки.

Схема звукового сигнала и его ремонт

УСТРОЙСТВО ЗВУКОВОГО СИГНАЛА

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная. При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

сокращается длина проводов и потери тока в них.
с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета. В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться с причинами, по которым не работает клаксон, необходимо разобраться со :

Схема состоит из следующих компонент:

звуковых приспособлений;
монтажного блока;
перемычки для контактов, установленной на месте реле;
выключателя сигнала.

Звуковой сигнал включается кнопкой, расположенной по центру руля.

На рулевом колесе расположено контактное кольцо, в зоне подрулевых выключателей подпружиненный контакт. Современные оборудованы регулировочным винтом для настройки громкости, встроенным реле (в монтажном блоке выводы реле для звукового сигнала закорочены перемычкой).

Признаки неисправности:

нет звука при нажатии кнопки;
не отключается звук либо включается произвольно;
хриплое, тихое или прерывистое звучание.

В системе звукового устройства протекает низковольтный ток, поэтому важно качество соединений.

Если на контактах большое количество окислов и ржавчины, то затрудняется прохождение тока. Для клаксонов нужен мощный ток силой не менее 4-5 А.

Необходимо тщательно следить за чистотой соединений и клемм, иначе, ремонт будет нужен постоянно. Так как кузов автомобиля выполняет роль минуса, а окисления оседают на плюсе, то особое внимание нужно уделять зачистке клемм на плюсовом проводе красного цвета.

Минусовая ветка цепи самая длинная, поэтому в ней чаще всего может быть обрыв. Чтобы определить причину неисправности, нужно серо-черный провод, идущий от сигнального устройства присоединить к кузову, а плюсовой – непосредственно к АКБ. Затем . Если звук появился, значит обрыв в минусовой цени. Если звук отсутствует, а плюсовые клеммы зачищены, то вышло из строя устройство.

Если не работает звуковой сигнал на ВАЗ 2107, возможны следующие неисправности:

перегорел предохранитель;
окислились контакты, клеммы;
вышло из строя реле;
окислились соединения на перемычке при ее наличии;
поломался лепесток на подрулевом реле;
выработка контактного кольца.

После диагностики найденные неисправности следует устранить (автор видео — Alex Life).

Неисправности трамблёра, их признаки и причины

С учётом того, что конструкции трамблёров контактного и бесконтактного типа почти не отличаются, их неисправности также идентичны. К наиболее распространённым поломкам прерывателя-распределителя можно отнести:

выход из строя контактов крышки;
подгорание или износ бегунка;
изменение расстояния между контактами прерывателя (только для контактных трамблёров);
поломка датчика Холла (только для бесконтактных устройств);
выход из строя конденсатора;
повреждение или износ подшипника подвижной пластины.

Рассмотрим неисправности более детально в контексте их признаков и причин.

Выход из строя контактов крышки

Учитывая, что контакты крышки изготовлены из сравнительно мягких материалов, их износ неизбежен. Кроме этого, они нередко подгорают, ведь через них проходит ток в несколько десятков тысяч вольт.

Чем больше износ контактов, тем больше вероятность их подгорания

Признаками износа или подгорания контактов крышки являются:

«троение» силовой установки;
усложнённый запуск двигателя;
снижение мощностных характеристик;
нестабильный холостой ход.

Подгорание или износ контакта бегунка

С бегунком ситуация аналогична. И хотя его раздающий контакт выполнен из металла, со временем изнашивается и он. Износ приводит к увеличению зазора между контактами бегунка и крышки, что, в свою очередь, провоцирует образование электрической искры. В итоге мы наблюдаем те же симптомы нарушения работы двигателя.

Бегунок также подвергается износу с течением времени

Изменение величины зазора между контактами

Межконтактный зазор в прерывателе трамблёра ВАЗ 2101 должен составлять 0,35–0,45 мм. Если он выходит из этого диапазона, возникают сбои в системе зажигания, что сказывается на работе силового агрегата: двигатель не развивает необходимой мощности, автомобиль дёргается, расход горючего увеличивается. Проблемы с зазором в прерывателе возникают довольно часто. Владельцам автомобилей с контактной системой зажигания приходится регулировать контакты как минимум раз в месяц. Основная причина подобных неполадок — постоянные механические нагрузки, которым подвержен прерыватель.

При изменении установленного зазора нарушается процесс искрообразования

Поломка датчика Холла

При возникновении проблем с электромагнитным датчиком в работе мотора также начинаются перебои: он запускается с трудом, периодически глохнет, автомобиль дёргается при разгоне, обороты плавают. Если же датчик вообще сломается, запустить двигатель вам вряд ли удастся. Из строя он выходит нечасто. Основным признаком его «смерти» является отсутствие напряжения на центральном проводе высокого напряжения, выходящем из катушки зажигания.

Если датчик выйдет из строя, двигатель не запустится

Неисправность конденсатора

Что касается конденсатора, то он также выходит из строя редко. Но когда это происходит, начинают подгорать контакты прерывателя. Чем это заканчивается, вы уже знаете.

При «пробитом» конденсаторе контакты прерывателя подгорают

Поломка подшипника

Подшипник служит для обеспечения равномерного вращения подвижной пластины вокруг вала. В случае его неисправности (закусывания, заклинивания, возникновения люфта) регуляторы угла опережения зажигания работать не будут. Это может стать причиной детонации, увеличения расхода топлива, перегрева силовой установки. Определить, исправен ли подшипник подвижной пластины, можно только после разборки трамблёра.

При неисправности подшипника возникают перебои в регулировании УОЗ

Проверяем работоспособность реле и предохранителя

Что делать, если не работает сигнал на автомобиле ВАЗ-2107, и по каким причинам он вообще может выходить из строя? Наиболее частая из них — это перегорание предохранителя. При повышенной нагрузке он выходит из строя и прерывает электрическую цепь, благодаря чему исключаются более серьезные аварийные ситуации.

Если вы столкнулись именно с проблемой перегоревшего предохранителя, необходимо сразу же заменить его. Кроме того, потребуется внимательно осмотреть контакты данной детали, аккуратно очистить их от нагара и загрязнений или выполнить ремонт.

Следующий этап диагностики — проверка работоспособности реле звукового сигнала. Если оно щелкает при нажатии кнопки, значит причину поломки нужно искать в другом месте. В противном случае потребуется замена реле, выполняемая в течение нескольких минут даже без наличия соответствующего опыта.

Основные причины по которым не работает звуковой сигнал Ваз

К основным причинам неработающего звукового сигнала автомобиля Ваз 2106 – 2114 можно отнести

Неисправность предохранителя. Самая первая и легкая проверка, которую можно выполнить при неработающем звуковом сигнале – целостность предохранителя. Если он оказался сгоревшим, значит в машине возможно наличие короткого замыкания. Попробуйте вставить целый предохранитель, соответствующий номиналу (Как выбрать предохранитель. Цвета и номиналы). Если он так же сгорит, значит, короткое замыкание реально присутствует. Если нет, то возможно предохранитель просто исчерпал свой ресурс и стоит обратить внимание на другие причины.
Не работает кнопка звукового сигнала. Сигнал в большинстве автомобилей включается кнопкой в центре руля. Встречаются вариации с кнопкой в подрулевом выключателе или определенным положением этого самого выключателя, но это редкость. Внутри рулевого колеса на самом деле присутствует целая куча мест, где может пропасть контакт приведя к отказу «бибикалки». Чтобы понять, где именно они могут располагаться, нужно понять, как вообще включается звуковой сигнал в машине. Посмотрим схему.
Истертые контакты. Прижимные контакты на рулевой колонке трутся о контактное кольцо при любом движении рулем и со временем истираются. Рано или поздно может настать момент, когда они уже не достанут до контактного кольца на рулевом колесе и тогда нажатие кнопки сигнала ни к чему не приведет. Чтобы избежать этого, во время снятия руля для какого-либо ремонта необходимо смазывать контакты и кольцо на руле токопроводящей смазкой, например, графитовой. Подобная обработка уменьшит трение контактов о кольцо и продлит срок их службы.
Изношенное контактное кольцо. Точно такая же неисправность может постичь и токопроводящее кольцо в руле. Оно так же может истереться и привести к отказу сигнала. Метод борьбы тот же – смазка. Износ прижимных контактов или контактного кольца имеют коварное свойство: из-за неравномерного износа, контакт может пропадать только при определенных положениях руля. Например, при движении прямо сигнал работает, а в повороте – нет. Подобные симптомы практически всегда однозначно указывают на проблемы в контактной паре «рулевая колонка – руль».
Окислившиеся контакты внутри руля. Еще одна «рулевая» проблема – окисление внутренних контактов. Из-за большого количества окислов, достаточное количество тока не может пройти через контакты внутри руля и звуковой сигнал молчит. Нужно разобрать рулевое колесо и зачистить контакты.

Для чего нужен блок предохранителей в схеме автомобиля?

С помощью блока предохранителей ВАЗ 2101 удается достичь максимальной степени защиты от короткого замыкания. Блок включает в себя несколько плавких элементов, которые в случае возникновения КЗ размыкают ту или иную цепь. Вся электропроводка ВАЗ 2101 поделена на составные части. Поэтому при коротком замыкании, например, в цепи питания прикуривателя, двигатель все равно будет заводиться и вы сможете доехать куда угодно. Все предохранители расположены в одном месте — это позволяет проводить осмотр электропроводки и ее диагностику максимально быстро.

Стоит также обратить внимание на одну особенность построения схемы автомобиля — все освещение разбито на две половины (левую и правую). Шанс того, что сгорят сразу оба предохранителя, 50/50, поэтому, в большинстве случаев ваш автомобиль будет иметь освещение хотя бы с одной стороны

Для ремонта достаточно открыть крышку блока и, воспользовавшись вышеприведенной таблицей, найти нужный элемент и заменить его на аналогичный. Обратите внимание на то, что нельзя ставить предохранители большего или меньшего номинала, так как в первом случае будет страдать электропроводка ВАЗ 2101 (изоляция рассчитана на меньшие токи), а во втором плавкий элемент будет сгорать при малейшей нагрузке.
