Как подключить два усилителя в авто

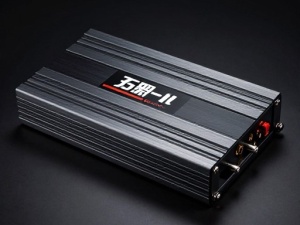

Зачем нужен усилитель

В головных мультимедийных устройствах находится встроенный усилитель, который устраивает не всех автовладельцев. Установка дополнительного оборудования позволяет очистить сигнал от помех и установить дополнительные громкоговорители, улучшающие воспроизведение низких или высоких частот. При использовании дополнительного усилителя следует учитывать мощность генератора и емкость аккумулятора, для снижения вероятности провала напряжения применяются электролитические конденсаторы (накопитель).

Как рассчитать мощность и выбрать

Чтобы самостоятельно подобрать оборудование, надо посчитать мощность громкоговорителей, установленных в цепи каждого канала. Исходя из полученных значений, выбирается внешнее устройство усиления сигнала. Рекомендуется приобретать более мощный прибор (на 10-15%), чтобы снизить нагрузку на оборудование и позволить впоследствии заменить акустику. Также следует учитывать сопротивление катушек в динамиках и частотный диапазон, на который рассчитаны изделия.

Выбор типа усилительной машинной установки зависит от конфигурации будущей акустической системы. Если планируется подключить сабвуфер к усилителю, достаточно устройства с 2 каналами, которые соединяются по мостовой схеме. Если причиной доработки является стремление избавиться от шума в динамиках и повысить громкость звучания, необходимо приобрести 4-канальный блок. Для одновременного использования 4 колонок и саба потребуется установка 5-канального усилителя или применение 2 отдельных устройства.

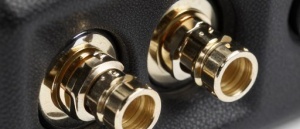

Для подключения автомобильного усилителя к магнитоле используются разъемы типа «тюльпан» или RCA, вынесенные на заднюю стенку корпуса головного устройства. Перед покупкой внешнего устройства рекомендуется уточнить тип используемых на проигрывателе выходов. При отсутствии разъемов допускается коммутация усилительного блока к стандартным акустическим выходам через модуль снижения амплитуды сигнала (аттенюатор).

Теперь усилитель звука для автомобиля следует настроить

Обычно есть несколько типовых настроек:

1. Уровень чувствительности. На усилители может позначатся как «level» или «Gain».
2. Фильтр низких частот. LowFrequency или LPF. Обрезает верхнюю границу частот для сабвуфера.
3. Фильтр высоких частот. HighFrequency или HPF. Обрезает нижнюю границу частот. Используется, если к усилителю или данным каналам подключены динамики средних и высоких частот.
4. Crossover или x-over, переключатель между фильтрами низких и высоких частот. Также имеет третье положение, когда фильтры не задействованы(Full или Flat).

Настраиваем усилитель для автомобиля

1. Уровень чувствительности ставим на минимум (поворачиваем против часовой стрелки до упора).
2. Включаем головное устройство и делаем максимальный уровень громкости (или почти максимальный, до появления звуковых искажений), теперь плавно поворачиваем регулятор чувствительности на усилителе до тех пор, пока не появятся заметные шумы и искажения звука, делаем немножко меньше и оставляем. Осторожно: может быть очень громко.
3. Убираем уровень громкости на головном устройстве (магнитоле) до нормального уровня.

Подготовка

На этапе предварительной подготовки владелец автомобиля разрабатывает схему подключения усилителя с учетом расположения штатного оборудования. Если в конструкции автомобиля будут установлены дополнительные громкоговорители (например, сабвуфер или высокочастотные динамики), необходимо продумать методику монтажа устройств. Исходя из полученных данных, владелец автомобиля приобретает кабели питания, межблочные шнуры с тюльпанами, дополнительные элементы декора и прочие детали, необходимые при установке усилительного оборудования.

Провода

Чтобы подсоединить усилок к бортовой сети автомобиля, нужен специальный кабель, рассчитанный на ток, потребляемый дополнительным оборудованием. Шнур подбирается, исходя из мощности установленных компонентов с учетом дополнительных тепловых потерь (до 30%). Например, при коммутации 2-канального усилителя с номинальной мощностью 200 Вт следует учитывать тепловые нагрузки, которые составляют около 60 Вт. Полученное значение мощности требует использовать кабель, рассчитанный на 21,6 А (рекомендуется сделать запас по прочности еще на 10-15%).

Для расчета сечения провода существуют специальные таблицы, отображающие зависимость диаметра кабеля от передаваемого тока. Для монтажа следует использовать шнур с медной жилой, не разрушающейся при вибрационных нагрузках. При покупке кабеля следует обратить внимание на толщину и характеристики изоляции, поскольку материалы низкого качества самопроизвольно растрескиваются при снижении температуры до -15°С.

Предохранитель

В цепи питания усилителя в авто необходимо установить предохранитель, предотвращающий воспламенение изделия при коротком замыкании (например, из-за разрушения изоляции кабелей питания). В конструкции оборудования предусмотрены штатные элементы защиты, дополнительная вставка располагается около клеммы аккумулятора. Чтобы правильно подключить автомобильный усилитель, необходимо применять предохранители с номиналом не более 50 А.

Межблочный кабель

Смонтированный усилитель нужно подключить к головному устройству специальным межблочным кабелем, оборудованным защитой из металлической сетки. Экран снижает вероятность появления помех, возникающих при работе системы зажигания и электронных компонентов автомобиля. Не рекомендуется прокладывать коммутационные шнуры вблизи штатных блоков управления и электрических двигателей, установленных в климатической установке транспортного средства.

Как подключить 2 усилителя в авто

Перед тем как выполнить установку двух усилителей в авто, обязательно нужно предусмотреть их сильный нагрев. Радиаторы усилителей не должны находиться рядом, а также к ним должен быть обеспечен поток свежего воздуха. Это не значит, что усилители располагаются под капотом, главное, не закрывать их плотной тканью и не устанавливать в узком пространстве.

Для начала рассмотрим подключение 2 усилителя в авто к бортовой цепи, то есть подачу питания на них. Обязательным условием для любого способа остаётся установка предохранителя, плавкая вставка которого рассчитана на перегорание при увеличении максимального тока на 1, 2 -1, 3. Максимальный ток развивается при максимальной выходной мощности и указан в техническом паспорте к усиливающему звук устройству.

Существует два способа подключения питания:

• Подключение питающего провода непосредственно от первого усилителя. То есть до места установки прокладывается одна линия с одним предохранителем, который рассчитан на суммарный ток двух усилителей. При этом обязательно учесть сечение проводников, так как если не выполнить это условие, то проводка во время прослушивания музыки на большой громкости перегреется, что приведёт к печальным последствиям, вплоть до возгорания.
• Прокладка двух отельных линий требует установки двух отдельных предохранителей, рассчитанных на ток каждого усилителя. Данный способ имеет свои преимущества связанные с разделением питающих цепей, но также и недостатки, которые связаны с покупкой проводов большой длины. Сечение провода рассчитывается, как и предохранитель, на работу одной усилительной установки. Данный способ используется при подключении мощных стереосистем.

Питание прокладывается к устройствам таким образом, чтобы снизить количество помех при прослушивании, поэтому рекомендуется разделить питающие, и несущие звуковой сигнал, провода по разные стороны автомобиля.

Где и как установить

Установка усилителя в машину определяет длину акустических кабелей, необходимых для подсоединения, и протяженность магистрали для подключения к аккумуляторной батарее. Например, при размещении устройства в багажном отделении для подсоединения каждого громкоговорителя потребуется шнур, длиной 3-4 м (с учетом изгибов и прокладки под обшивками). Изделие устанавливают в горизонтальном положении на специальном подиуме. На части машин применяют второй усилитель, предназначенный для фронтальной акустики, который выносится в салон.

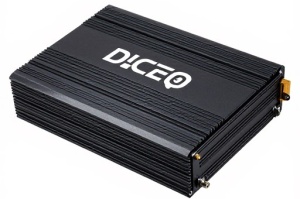

Допускается размещение оборудования в специальной нише под задней полкой (используется на машинах с кузовами седан или купе). Если нужно поставить автоусилитель под сиденье пассажира, необходимо учитывать размещение воздушных каналов климатической установки и наличие жгутов электропроводки для обогрева сидений и управления боковыми подушками безопасности. При подобной схеме укорачивается длина кабеля, идущего от магнитолы к усилителю, что улучшает качество передаваемого сигнала.

Дополнительные устройства для усиления звука, устанавливаемые в автомобиль, выделяют тепло, которое требуется отвести вентиляцией. Для нормального проветривания корпус не рекомендуется устанавливать вертикально, а также закрывать пластиковыми или тканевыми чехлами. Для улучшения циркуляции воздуха устанавливаются дополнительные вентиляторы, включающиеся совместно с акустической системой автомобиля.

Подключение усилителя к автомагнитоле согласно распиновке

Схема подключения внешнего усилителя к автомобильной магнитоле, выполняется в следующей последовательности:

Силовой провод красного цвета определенного поперечного сечения протягивается от места установки внешнего усилителя (обычно это задняя часть салона авто или его багажного отделение), в моторный отсек. Где закрепляется на аккумуляторной батарее (на плюсовой клемме). Обратный конец кабеля через штекерный разъем фиксируется в соответствующем гнезде усилителя.

Минусовой провод (масса) в черной оболочке замыкается на кузов автомашины и разъем усилителя, маркированный как — GROUND (GND).

Оставшиеся после названных подключений гнезда, предназначаются для присоединения внешнего усилителя звука (не штатное оборудование) сигнальными проводами произвольной окраски, с мультимедийной системой автомобиля.

Подключение к магнитоле не штатное оборудование

Схема подключения любого дополнительного оборудования к головному устройству легкового автомобиля, практически полностью повторяет выше описанные действия по подключению усилителя. В которых всегда:

• Питание (силовой) провод — красный цвет.
• Масса — провод черного цвета.
• В зависимости от устанавливаемого устройства, сигнальный кабель может быть:
• Желтым. Для соединения камеры заднего (бокового) обзора и магнитолы.
• Синим проводом с полосой или без нее, для подключения активной антенны и тому подобное.

Как подключить к штатной магнитоле

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Выведенные в панель приборов шнуры подключаются к разъемам, дополнительно прокладывается сигнальный кабель управления, который коммутируется к выходу Rem (используется для синхронного пуска и выключения усилителя).

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

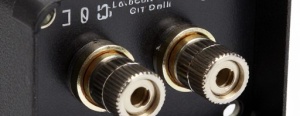

Подключение к сабвуферу через клеммник

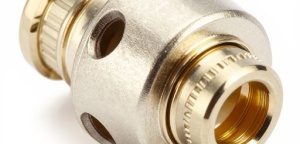

Подключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю. Чем меньше сопротивление у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Насколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Ч то может быть проще подключить однокатушечный сабвуфер к моноблоку или многоканальному усилителю. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.

Что дает каждое из этих вариантов коммутации сабвуферов, прежде всего универсальность, разные возможности. Рассмотрим каждый вариант в отдельности. Но прежде всего, нужно понять, что происходит при параллельном или последовательном соединении катушек.

При параллельном соединении катушек, общее сопротивление, грубо говоря, становиться в два раза меньше. Например: соединив параллельно две 4 Ом катушки, у нас получится общее сопротивление в 2 Ом, если соединить две 2 Ом катушки, получится сопротивление в 1Ом.

Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.

Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

Параллельное соединение катушек – сабвуферов. Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности. Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.

Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас. Хочу еще добавить, если сопротивление скоммутированых катушек превышает допустимую нагрузку усилителя, это совсем не страшно, просто отдаваемая мощность усилителя будет меньше. Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру – выдаст 350 Ватт.

Комбинированное соединение. Сабвуферы – катушки, одновременно подключаются последовательным и параллельным соединением, для коммутации на определенную нагрузку. Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя.

Некоторым хозяевам машины не нравятся аудиовозможности их штатной магнитолы. Подобную характеристику позволит подкорректировать лишь подключение сабвуфера. Самостоятельный монтаж встроенных приборов для транспорта можно провести, только если иметь профессиональные инструменты и детально изучить схему настройки магнитолы. С подробным алгоритмом зафиксировать технику на новый лад нетрудно.

Как настроить

Настройка усилителя позволяет обеспечить равномерное звучание через все динамики акустической системы. Для регулировки требуется повернуть регулятор Gain (на части устройств обозначен как Level) до минимального уровня, а затем установить корректор фильтра HP на максимум. Если усилительный блок оборудован встроенным эквалайзером или блоком усиления низких частот, требуется отключить функции (из-за влияния на звуковую картину). При использовании высокочастотных динамиков дополнительно регулируется положение корректора LP.

Для дальнейшей настройки необходимо включить воспроизведение музыкального контента на головном устройстве. После отключения тонкомпенсации регулятор громкости выкручивается до положения, соответствующего появлению хрипов в акустике. Затем пользователь снижает громкость и настраивает по аналогичной методике положение корректора Gain. Настройка режима работы производится до момента получения мягкого звука, равномерного для всех динамиков. Корректно настроенный сабвуфер не выделяется на фоне остальных частот, гармонично дополняя звуковую картину.

Установка усилителя для автомобиля

1. Выбираем место в машине. Там должна быть хорошая вентиляция — усилитель довольно хорошо греется. Также место должно давать возможность в дальнейшем добраться до усилителя для настройки.
2. Крепим усилитель с помощью саморезов или болтов.
3. Крепим основной предохранитель двумя саморезами возле аккумулятора.
4. Протягиваем к усилителю все провода (динамики, межблочный провод, питание) и подключаем их. Следует заметить, что силовой провод лучше вести подальше от проводов динамиков и межблочного провода, чтобы минимизировать помехи.
5. Подаем питание на головное устройство, усилитель. Проверяем на наличие замыканий. На большинстве усилителей есть светодиод, сигнализирующий о проблемах. Если он горит зеленым или голубым, то все в порядке. Если красным — значит, что-то неправильно подключено или коротит на массу. Если два провода, идущих к динамику, замыкают между собой (например, на клеммах динамика), также срабатывает защита. В более дешёвых усилителях защиты может не быть, поэтому следует тщательно всё проверять перед подачей питания.

Проблемы и их решение

Если установленный блок не включается, причиной дефекта является нарушение целостности цепи питания или встроенного адаптера, который можно проверить вне автомобиля, подключив изделие дома через блок питания, выдающий постоянный ток, напряжением 12 В. Если в бытовых условиях оборудование включилось корректно, необходимо проверить состояние кабелей на автомобиле при помощи тестового прибора. Налет окислов и ржавчины на контактах ухудшает передачу электроэнергии, при повышении силы тока образуются разрывы цепи.

От магнитолы идет кабель, по которому пропускается сигнал на активацию усилительного контура. При нормальных условиях напряжение в кабеле составляет 5 В, при снижении параметра требуется проверить надежность контакта и убедиться в отсутствии переломов шнура. Дополнительно проверяется состояние предохранителей и надежность заземления контура питания и межблочных кабелей.

В конструкции усилителей предусмотрен защитный блок, который выдает ошибку (мигание контрольного индикатора) при обнаружении неисправного динамика или при замыкании звуковых кабелей. Для восстановления работоспособности следует поочередно отключить громкоговорители, чтобы найти поврежденную цепь. Для определения нарушения заземления используется омметр, который пользователь поочередно подключает к цепям репродукторов.

Скрипы при воспроизведении указывают на перегрузку усилительного устройства. Рекомендуется снизить громкость звучания или подобрать динамики с улучшенными характеристиками. Дефект возникает при повреждении коммутационных кабелей, поэтому дополнительно следует проверить точки соединения проводов для подключения сабвуфера и усилителя. При периодическом пропадании звука следует проверить состояние межблочных и акустических кабелей. Если нарушается трансляция только по одному входу, следует искать поломку в магнитоле.
