От чего зависит нумерация цилиндров двигателя
Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1.
Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:
- тип привода: передний или задний;
- тип двигателя: рядный или V-образный;
- способ установки двигателя: поперечный или продольный;
- направление вращения двигателя: по или против часовой стрелки.
Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:
- вертикально – то есть в один ряд, без угловых отклонений;
- наклонно – под углом 20°;
- V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
- оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.
Нумерация цилиндров на разных типах двигателей
Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.
Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.
У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.
Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.
V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.
Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.
Удачи вам в изучении нумерации и расположения цилиндров двигателя.

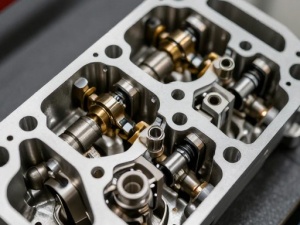

Многие автомобилисты, особенно начинающие, которые только приобрели ВАЗ-2114, задумывались над тем, как устроен 8-клапанный инжекторный двигатель, который установлен на этот автомобиль. В данной статье будет рассмотрено устройство мотора, основные характеристики, а также демонтаж и особенности ремонта. Эта информация будет очень полезна новичкам и тем, кто не знает, как устроен главный силовой агрегат.
Видео о двигателе ВАЗ-2114
Видеообзор работы двигателя ВАЗ-2114, особенности и характеристики.
Лифт двигателя ваз 2114
Вообщем посадка посадкой. Стиль стилем.
Но постоянно выпрямлять защиту надоело из за того что она дубасила по поддону. Задевать приемной трубой. Срывать её порой. Греметь поддоном и мять его. Проверять поддон после каждой жесткой ямы и т.д. К тому же гранаты работали на излом и лифт движка исправил бы это. Да и к зиме меньше гемора будет.
Вот и созрел как раз к концу сезона лифтануть двигатель. Постараюсь максимально подробно все описать. Все нюансы лифта двигателя на самарах.
1. Стабилизатор.
Прежде чем лифтовать двиг, я подумал что же сделать со стабом то. Ведь: — он был впритирку с лонжероном даже с проставками под шаровую. — крепления стаба находятся низко и чиркают жестко. — при лифте двигателя, штаны или лямбда просто упрутся в стаб.
Выхода два: — перевернуть или переварить стойки стаба (яйца), но при этом они буду висеть очень низко, и скорее всего чиркать об диски при полном вывороте колеса.
Кстати вот описание лифта движки от Shade72 . Это уже про новые самары, с е-газом, с датчиком абсорбера на впуске, из-за которых мотор на 4 см поднять не получится. Так что у кого новые самары, читать бж Кирюхи обязательно!
Собственно комплект состоит из 3ех пластин и боковой опоры с уже приваренной пластиной.
Ставить всё можно одному, не особо сложно. Но чем больше рук, тем быстрее само собой) Помогал мне DimaPavlov-UL . Предварительно ставим машину на доски/кирпичи, снимаем защиту и алюминиевые пыльники. Домкратил двиг двумя домкратами, один под коробку, второй под генератором где то.
Боковая подушка.
Там все просто, на шпильках. Снял старую, поддомкратил двиг, поставил новую, закрутил) Заходила она обратно неохотно, статрер мешает, но молоток помог.
Схема и устройство двигателя

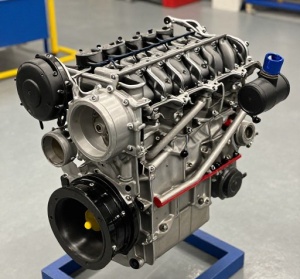

Общий вид двигателя
Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.
Схема и устройство двигателя «Самара-2»
1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.
Выводы
Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.
На автомобиле установлен бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала и жидкостным охлаждением, модели 2111 или 11183.
Поперечный разрез двигателя 11183 (1,6i):
1 – пробка сливного отверстия поддона картера; 2 – поддон картера двигателя; 3 – коленчатый вал; 4 – масляный фильтр; 5 – насос охлаждающей жидкости; 6 – выпускной коллектор; 7 – поршень; 8 – штанга крепления впускного трубопровода; 9 – прокладка впускного трубопровода и выпускного коллектора; 10 – впускной трубопровод; 11 – форсунка; 12 – топливная рампа; 13 – ресивер; 14 – кронштейн; 15 – крышка головки блока цилиндров; 16 – корпус подшипников распределительных валов; 17 – распределительный вал; 18 – шланг системы вентиляции картера; 19 – толкатель клапана; 20 – головка блока цилиндров; 21 – болт крепления головки к блоку цилиндров; 22 – клапан; 23 – свеча зажигания; 24 – прокладка головки блока цилиндров; 25 – верхнее компрессионное кольцо; 26 – нижнее компрессионное кольцо; 27 – маслосъемное кольцо; 28 – поршневой палец; 29 – штуцер для установки масляного щупа; 30 – шатун; 31 – маховик; 32 – блок цилиндров; 33 – прокладка поддона картера; 34 – масляный щуп; 35 – маслозаборник
Блок цилиндров – чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока выточены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников обрабатываются вместе со своими опорами и потому не взаимозаменяемы. Чтобы не перепутать крышки при установке, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленчатого вала. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки коренных подшипников установлены сталеалюминиевые вкладыши. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо – сталеалюминевое (с одной стороны желтое, с другой – стального цвета), заднее – металлокерамическое (желтого цвета с обеих сторон).
Обслуживание мотора
Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.
Техническое обслуживание
Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:
- На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
- Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
- Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
- Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.
Последующее техническое обслуживание идёт согласно 2 и 3 ТО.
Частые вопросы и ответы на них
Процесс ремонта двигателя ВАЗ 2114.
Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.
Какое масло заливать в двигатель ВАЗ 2114?
Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.
Какая рабочая температура двигателя?
Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.
Где находится номер двигателя на ВАЗ 2114?
Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.
Какой ресурс ДВС 2114?
Ресурс двигателя ваз 2114 составляет 150 тыс. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.
Гнёт ли клапана на двигателях ВАЗ 2114?
Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.
Что делать, если не развивает мощность мотор, и падают обороты?
В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.
Неисправности двигателя и ремонт
Разобранный мотор ВАЗ 2114.
Схема неисправностей мотора 2114 и его модификаций достаточно типичная. Обычно, самыми распространёнными являются плавающие обороты, троение, поломка помпы, а также другие, с которые детально знакомы владельцы автомобиля. Где находятся, те или иные неисправности можно определить, проводя диагностические работы.
