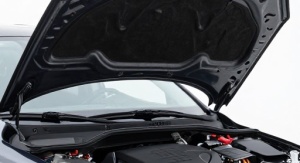

Ваз 21124 под капотом

Размеры моторного отсека ваз 2110

Встал вопрос по замене телевизора (с/о) на ВАЗ-2110, так как была большая печаль. Как и всем, с целью экономии денежных средств, а также получения опыта, было решено делать своими руками. Встал вопрос в геометрических размерах моторного отсека. В интернете нашел пару схемок

Комментарии 18

мне тоже нужны размеры для проверки, так какие использовать!

Я делал примерно по своим замерам

долго тебя наверно тут не было) я уже сделал и продал машину! все ни как блог не отредактирую!

Да тоже уже свою сделал. А запись эта все равно кому-то пригодиться

Ух ты, надо попробовать замерить)

Не производил замеры? А то как раз через недельку пойду в отпуск, да начну понемногу шаманить

Пока нет, никак руки не дойдут, но как намерию обязательно отпишусь)

Буду очень признателен

Виталий каховка на ютубе делал 10 семейство в видео все есть

Спасибо. Тоже глянем

А1=119,5 А2=119,5 Б=127 В1=46 В2=46 Г1=49,5 Г2=49,5 Д=96 ))) у меня телек дальше приварен

Спасибо Слав. Еще будем ждать хотя бы пару замеров, чтобы выбрать так сказать «золотую серединку»

Спасибо за оказанную быструю помощь в замерах pandaaaaaaaaaaaa И так вот его замеры: А1=118,5 А2=118,5 Б=127 В1=44 В2=44 Г1=48,5 Г2=48,5 Д=95,5 Спасибо ему Вроде ушли точки не серьезно, +- 0,5 см

Спасибо за размеры нигде найти не мог. Вот по этим размерам один в один +-5мм (так как рулеткой мерили) А вот между стаканами (шток амортизатора) по книге должно быть 1103 мм а у меня1003 мм. как так не пойму((

Даже не подскажу.

Спасибо за оказанную быструю помощь в замерах pandaaaaaaaaaaaa И так вот его замеры: А1=118,5 А2=118,5 Б=127 В1=44 В2=44 Г1=48,5 Г2=48,5 Д=95,5 Спасибо ему Вроде ушли точки не серьезно, +- 0,5 см

Это точный размер?

Смотря какие. Можно выбрать золотую середину. По ВАЗ-2110 вообще мало инфы

Напишу первым. Мои размеры могут координально отличаться от Ваших, так как мерил точки как они сейчас есть у меня. И так: А: не смог замерить из-за установленного ресивера 3 л. Б: 126,5 см. В: лево- 45 см., право- 45 см. (право и лево, как смотрите на картинку) Г: Л- 48 см., П- 48,5 см. Д: 95,5 см. Пишите замеры не стесняйтесь, они мне очень нужны. У меня это заняло максимум 1 минуту своего времени. Спасибо всем за помощь

Сходящие с конвейера автомобили имеют строго выверенные кузовные размеры. Как правило, при покупке нового автомобиля на это особого внимания никто не обращает.

Однако потребность измерять и сверять с руководством по эксплуатации геометрические размеры кузова у ВАЗ 2110 может возникнуть в таких случаях:

• вы покупаете автомобиль с рук, и не уверены в том, что он не побывал в аварии. Именно из-за этого, как правило, чаще всего нарушается геометрия ВАЗ 2110;
• вы сами попали в аварию, даже налетели на камень, бордюр и т.п., от чего машина получила серьезный удар.

Основные справочные размеры точек крепления узлов и агрегатов

Двигатель ВАЗ 2110, фото, устройство, характеристики двигателя ВАЗ 2110 инжектор, карбюратор

Двигатель ВАЗ 2110 в качестве топлива использует бензин от АИ-92 до АИ-95. Устройство всех двигателей ВАЗ 2110 различается, как по техническим характеристикам системы питания, так и по объему. Сегодня мы подробно расскажем обо всех основных двигателях, которые можно встретить под капотом ВАЗ-2110.Изначально “десятку” проектировали на платформе ВАЗ-2108, поэтому многие узлы и агрегаты идентичны. Первые двигатели 2110 были очень похожи на моторы ВАЗ-21083 рабочим объемом 1.5 литра с 8-клапанами и карбюратором. Однако некоторые отличия в настройках мотора были. Фотография 8-клапанного карбюраторного двигателя ВАЗ 2110 под капотом автомобиля чуть ниже.

Собственно, визуально мотор мало чем отличается от “восьмерошного” мотора.

Многие детали взаимозаменяемы. Именно эти двигатели получила Lada 110 на старте продаж в 1996 году. Мотор ставили на машину до 2000 года. Рядный 4-цилиндровый двигатель имел чугунный блок, алюминиевую головку блока цилиндров. В качестве привода ГРМ используется ремень. У этой версии двигателя, при обрыве ремня или его перескакивании клапана не гнет. Распредвал имеет верхнее расположение.

Четырехтактный карбюраторный двигатель не отличался экологичностью, умеренным расходом топлива и высокой надежностью. Карбюратор имел несколько плюсов, это ремонтопригодность, простота конструкции, возможность самостоятельного ремонта и всеядность. Но были и минусы, это нестабильная работа, проблемы при холодном пуске, повышенный расход топлива и прочие болячки карбюраторных силовых агрегатов. Далее подробные характеристики двигателя ВАЗ-2110.

Двигатель ВАЗ 2110 1.5 л. 8-клапанов карбюратор

• Рабочий объем – 1499 см3
• Количество цилиндров – 4
• Количество клапанов – 8
• Диаметр цилиндра – 82 мм
• Ход поршня – 71 мм
• Мощность – 72 л.с. (53 кВт) при 5600 оборотах в минуту
• Крутящий момент – 104 Нм при 3800 оборотах в минуту
• Степень сжатия – 9.9
• Система питания – карбюратор
• Разгон до 100 км/ч – 14 секунд
• Максимальная скорость – 164 километров в час
• Средний расход топлива – 7,6 литра

Следующим двигателем, который появился под капотом ВАЗ-2110 стал инжектор. По сути этот тот же мотор рабочим объемом 1.5 литра, но без карбюратора. Мотор получил индекс ВАЗ-2111. Все основные детали силового агрегата, шатунно-поршневая группа, система смазки и охлаждения, остались прежними, но появилась система распределенного впрыска топлива, другой воздушный фильтр, свечи. Фотография инжекторного 8-клапанного двигателя ВАЗ-2110 далее.

Применение впрыска прибавило мотору немного мощности, сделало его экономичнее и экологичнее. В приводе ГРМ остался тот же ремень, при обрыве которого клапана не гнулись. Подробные характеристики инжекторного двигателя ВАЗ-2111 далее.

Двигатель ВАЗ 2110 1.5 л. 8-клапанов инжектор

• Рабочий объем – 1499 см3
• Количество цилиндров – 4
• Количество клапанов – 8
• Диаметр цилиндра – 82 мм
• Ход поршня – 71 мм
• Мощность – 76 л.с. (56 кВт) при 5600 оборотах в минуту
• Крутящий момент – 115 Нм при 3800 оборотах в минуту
• Степень сжатия – 9.9
• Система питания – распределенный впрыск
• Разгон до 100 км/ч – 14 секунд
• Максимальная скорость – 167 километров в час
• Средний расход топлива – 7,2 литра

После внедрения инжектора на “Автовазе” решили освоить и 16-клапанные моторы, которые должны были еще больше увеличить мощность, экономичность и динамику автомобиля ВАЗ-2110. Так появился мотор 2112. От предыдущих двух 8-клапанных двигателей объемом 1.5 литра, этот 16-клапанник отличался более сложной конструкцией головки блока цилиндров, появились два распредвала. Замена ремня ГРМ теперь усложнилась, ведь шкивов распредвала теперь два, как и роликов (натяжения и обводной). Нужно было с ювелирной точностью соединить все элементы по меткам. Фото конструкции привода ремня ГРМ мотора ВАЗ-2112 смотрим далее.

Главным минусом этого двигателя “десятки” стало, то что при обрыве ремня ГРМ гнуло клапана! Иногда ремень просто перескакивал, из-за плохого натяжения и это тоже приводило к гнутым клапанам и весьма дорогостоящему ремонту. Поэтому именно силовой агрегат ВАЗ-2112 объемом 1.5 литра получил массу нелестных отзывов от водителей, которые сталкивались с проблемой гнутых клапанов. Но если посмотреть на технические характеристики мотора, то они гораздо лучше, чем у 8-клапанных собратьев.

Двигатель ВАЗ 2110 1.5 л. 16-клапанов инжектор

• Рабочий объем – 1499 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 82 мм
• Ход поршня – 71 мм
• Мощность – 93 л.с. (68 кВт) при 5600 оборотах в минуту
• Крутящий момент – 128 Нм при 3800 оборотах в минуту
• Степень сжатия – 10.5
• Система питания – распределенный впрыск
• Разгон до 100 км/ч – 12.5 секунд
• Максимальная скорость – 180 километров в час
• Средний расход топлива – 7,2 литра

Самыми удачными по конструкции оказались моторы ВАЗ-2110 рабочим объемом 1.6 литра. Сегодня их модификации устанавливаются практически на все модели Lada, которые продаются в настоящий момент. Это 8-клапанный двигатель ВАЗ-21114 и 16-клапанный двигатель ВАЗ-21124. Собственно базой для этих агрегатов стали те же моторы 1.5 литра. Рецепт создания оказался довольно прост, это увеличение высоты блока цилиндров всего на 2.3 мм и увеличение хода поршня с 71 мм до 75.6 мм. При этом диаметр цилиндра, а значит и поршней оказался прежним 82 мм.

Но что бы избежать поломки клапанов, теперь в поршнях объемом 1.6 литра сделали специальные выемки. Поэтому при обрыве ремня ГРМ у двигателей объемом 1.6 литра клапана не гнутся. Некоторые грамотные автовладельцы при капитальном ремонте двигателя 1.5 литра, устанавливают новые поршня с выемками от мотора 1.6 литра. Поршня ведь одинакового размера. Это решает проблему гнутых клапанов, но компрессия немного снижается, из-за другой формы днища поршня. Фото поршня с выемками под клапана двигателя ВАЗ-2110 прилагаются.

Характеристики 1.6 литровых моторов “десятки” далее.

Двигатель ВАЗ 2110 1.6 л. 8-клапанов (16-кл.) инжектор

• Рабочий объем – 1596 см3
• Количество цилиндров – 4
• Количество клапанов – 8 (16)
• Диаметр цилиндра – 82 мм
• Ход поршня – 75.6 мм
• Мощность 8 кл. – 82 л.с. (60 кВт) при 5600 оборотах в минуту
• Мощность 16 кл. – 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
• Крутящий момент 8 кл. – 125 Нм при 3800 оборотах в минуту
• Крутящий момент 16 кл. – 131 Нм при 3800 оборотах в минуту
• Степень сжатия – 9.6 (10.3)
• Система питания – распределенный впрыск
• Разгон до 100 км/ч – 13.5 (12)секунд
• Максимальная скорость – 170 (185) километров в час
• Средний расход топлива – 7,5 (7,2) литра

В скобочках указаны данные для 16-клапанного мотора.Наш рассказ был бы не полным, если не упомянуть о 2-литровом моторе под капотом “десятки”, этот агрегат устанавливали на ограниченную серию ВАЗ-2110, сам агрегат был иностранным производства Opel индекс C20XE (мощность 150 л.с.). Специально для отечественного автомобиля был разработан еще и роторно-поршневой мотор, но широкого распространения эти двигатели не получили.

myautoblog.net

Заводские габариты

Все линейные размеры кузова ВАЗ 2110 можно найти, полистав книжку по эксплуатации или «порывшись» в интернете.

Но главные габариты таковы:

• если взять конечные точки переднего и заднего бамперов, то здесь имеем 4265 мм;
• длина между центрами передних и задних колес, т.н. колесная база, составляет 2492 мм;
• от центра переднего колеса до крайней точки переднего бампера – 829 мм;
• от центра заднего колеса до конечной точки заднего бампера – 944 мм.

Высота ВАЗ 2110 – 1420 мм.

Заводские габариты по длине и ширине

• спереди по крайним точкам «заводских» зеркал – 1875;
• спереди без учета зеркал (чисто «железо») – 1680 мм;
• расстояние между центрами передних колес – 1400 мм;
• задняя часть автомобиля имеет ширину между центрами колес 1370 мм.

Геометрические размеры кузова Ваз 2110 согласно контрольным точкам

Геометрические размеры кузова Ваз 2110 и как их снимать»>

Как снимать кузовные размеры ваз 2110 по инструкции

Геометрические размеры могут нарушиться, если автомашина побывала в ДТП. Автокатастрофа может подразумевать крушение двух ТС, столкнувшихся вместе, наскок на препятствие или залет колеса в ямку. Из статьи вы узнаете, как проводится измерение геометрии кузова «десятки», какие методы позволяют дать точное заключение деформациям и повреждениям, а также многое другое.

Кузовная геометрия и ее диагностика

Важнейшие составляющие кузовной геометрии называются контрольными точками. Именно знание их месторасположения и умение грамотно измерять расстояния между ними, определяет структуру проверки кузова на деформации. О контрольных точках подробно можно узнать из техдокументации по каждой модели автомобиля.

Ваз 2110 кузовные размеры

Целостность кузова после определения повреждений, как правило, восстанавливают в специальных мастерских. Опытные рихтовщики в кратчайшие сроки приводят кузов в норму, если только деформации несут среднюю или незначительную степень тяжести. Кузов, побывавший в серьезной аварии и получивший много деформаций, как правило, легче заменить на новый.

Какие могут быть деформации на Ваз 2110

Ваз 2110 контрольные размеры кузова

«Десятка», участвовавшая в аварии, будет иметь определенные отклонения от стандартных позиций, помеченных на заводе. И деструкции в данном случае подразумевают следующее:

• Отклонения в плане стандартного расположения колес, чему свидетельствует плохая устойчивость автомашины и увеличенный износ шин;
• Нарушаются диагонали, опять же, стандартно установленные на заводе. Особенно часто страдают дверные проемы, стойки и другие зоны кузова, так или иначе, сопряженные с зоной удара.

В большинстве случаев деструкция функциональных элементов сопрягается с появлением складок пола или других составляющих кузова. Кроме того, внешние удары вызывают существенное увеличение детали в дальних от места воздействия зонах.

Примечание. К таким, конструктивно слабым зонам, относятся пустые места между сварными швами, лонжероны и другие элементы, где наблюдается свободное взаимное движение металлических листов.

Несколько способов проверки кузова на деформации

Определить деформацию кузова, побывавшего в аварии средней тяжести, можно с первого взгляда. Напротив, если удар был слабый, то определить повреждения на глаз бывает крайне сложно. В этом случае приходится тщательным образом проводить диагностику, измерять соответствия и так далее.

Ваз 2110 геометрия кузова размеры и инструмент

Гидравлический домкрат помогает осуществить первичный осмотр автомобиля. Благодаря подъемнику можно изучить состояние пола, прощупать те места кузова, которые недоступны для контроля при обычном расположении машины, на наличие складок. После обнаружения последних, как правило, их намечают маркером, что дает возможность легкого нахождения деформированных участков при последующих этапах работы.

Если такая проверка не дает никаких результатов, переходят к следующему этапу обследования, подразумевающему проверку колес. Уже не домкрат, а специальный стенд помогает осуществить проверку. На таком оборудовании легко и быстрее проводить второй этап диагностики. Проверяют передние и задние колеса машины по контрольным точкам, используя штангенциркуль с особой формой профиля.

Геометрия и размеры кузова ваз 2110: измерительная установка

Проверка соответствия контрольных точек «обувки» автомобиля подразумевает верификацию (сравнение) колесных координат, расположенных по одну сторону машины с координатами на другой стороне. Деформация кузова становится очевидной, если измерения показывают значительные отклонения от заданных норм.

Еще одним методом диагностики кузова «десятки» на повреждения является сравнение диагоналей. Точные координаты основных диагоналей приведены ниже в таблице. Такая диагностика считается самой правильной, так как она осуществляется с помощью проверки симметрии.

Геометрия кузова ваз 2110 размеры через компьютер

Современные технологии позволяют осуществить с помощью различных инструментов. Хорошо помогает в этом деле компьютер, на котором проводятся соответствующие измерения. Используется также вариант проверки при помощи шаблонных инструментов и механических измерений.

Как правило, в домашних условиях на Ваз 2110 геометрические размеры кузова своими руками можно снять при помощи стандартной рулетки. А вот на СТО с этой же целью уже используется специальная телескопическая линейка, дающая более точные результаты.

Ваз 2110 размеры кузова и геометрия

Только вот оба этих способа измерения отличаются существенным недостатком. Так, они не дают возможность проведения измерения пространственных деформаций. Последние можно диагностировать только с помощью шаблонных или компьютерных методов. Это даст полную картину деформаций, что и позволит устранить повреждения наиболее эффективно. Хотя, цена такой проверки будет в разы выше.

Кузов машины является замысловатой и сложной конструкцией, обладающей рядом обязательных для нормальной работы значений. Их нарушение вызывает существенные отклонения, изменяется конфигурация целостного кузова. Проводя измерения геометрии кузова, владелец автомобиля получает возможность обнаружить даже самые незначительные дефекты, могущие в дальнейшем привести к большим проблемам.

Геометрия кузова размеры ваз 2110

Заводские габариты кузова Ваз 2110

Геометрия размеры кузова ваз 2110

Размеры диагоналей кузова Ваз 2110

Геометрии кузова моторного ваз 2110

Несколько способов восстановления

кузова «десятки», в большинстве случаев, включает 6 видов работ следующего порядка:

1. Диагностику кузова, его проверку на деформации и их характер, степень тяжести и так далее;
2. Работы, направленные на устранение поверхностных повреждений. Их еще называют жестяными работами;
3. Правку и вытягивание деформированных деталей, включающую наличие специального оборудования, такого как стапель;
4. Удаление слишком поврежденный составляющих кузова и его навесных деталей;
5. Замену частей кузова на оригинальные элементы;
6. Покраску и восстановление ЛКП.

В этом видео можно посмотреть, как вытягивается деталь кузова при помощи стапеля.

Кузовные особенности «десятки»

Ваз 2110 или просто «десятка» оснащена кузовом несущей конструкции. Это 4-дверный седан переднеприводного типа, перенявший от своего предшественника Ваз 21099 некоторые особенности.

Примечание. Это вовсе не означает, что «десятка» не имеет индивидуальных черт. Напротив, как и любое творение вазовского автопрома, модель отличается набором характеристик, присущим только ей.

Контрольные размеры кузова ваз 2110

По сути, Ваз 2110 прочили, как модификацию «восьмерки» еще в 1983-м году. В дальнейшем эту базу использовали уже для изготовления и выпуска совершенно нового автомобиля. Пока же конструкторы решили модифицировать Ваз 2108 в 21099, оставив идею создания Ваз 2110 на будущее.

Примечание. По слухам, тогдашние работы по созданию «десятки» требовали больших изменений в конструкции и устройстве кузова, что неминуемо приводило к удорожанию. В то время АвтоВаз был к этому пока не готов.

Ваз 2110 универсал

Попадает «десятка» в серийное производство лишь в 1991-м году. Выпуск нового седана, не имеющего в отличие от своих родичей, как ни странно, собственного названия, продолжили на ВАЗ в 1995 году. Тремя годами позже наладили производство универсала.

Примечание. Ваз 2110 на тот момент – это единственная модель, кузов которой реализовали тремя способами.

К 1996-у году Ваз 2110 утрачивает свою популярность, что можно объяснить значительным прогрессом в мировом автомобилестроении. Современная и прогрессивная когда-то в плане технологичности машина в лице Ваз 2110 перестает быть таковой, утрачивает свою привлекательность. Хотя, с другой стороны, этого не сказали бы в то время про седан, который неплохо покупается и по сей день.

Голый кузов ваз 2110

Именно с 1996 года «десятку» стали выпускать серийно в кузове типа седан. Конструкторы модернизировали целый ряд кузовных элементов, внесли различные новшества. К примеру, одним из нововведений можно назвать внедрение газовых упоров в капот автомобиля.

Ваз 2110 считался на то время дорогим автомобилем. И это неудивительно, ведь инженеры отечественного автопрома старались модернизировать этот автомобиль как можно лучше. Они даже предусмотрели возможность монтажа кондиционера в салон. Багажник вообще получился на загляденье – большой и вместительный.

Правда, с универсалом в плане вместительности багажного отсека седан тягаться не мог, но этого нельзя сказать относительно удобства пользования. Так, из-за неудачной конструкции, петли на универсале забирали немалую часть полезного объема багажника. Кроме того, неудобство загрузки в багажник универсала вещей добавляли чересчур раздутые колесные ниши.

Ваз Премьер и его размеры

В седане, напротив, багажник устроен хорошо. Особенно ярко выделяется место под запаску. Колесный диск можно ставить сюда в перевернутом виде, что позволяет загружать компактно различные вещи и инструменты в еще одно свободное пространство.

Что касается очередной модификации «десятки» под названием Ваз Премьер, то она – точная копия Ваз 2110, только с удлиненным кузовом. Производство этой модели подразумевало использование оригинального комплекта кузовных деталей. Они не подходят к корпусу седана. К тому же, проектируя кузов Премьер, инженеры позаботились о придании ему дополнительной жесткости.

Усилению был подвергнут в первую очередь пол. Модернизирована подвеска, обладающая большей жесткостью, чем седановская. Общий вес автомобиля увеличился на 65 кг. Что касается покраски, то она проводилась также, как и на Ваз 2110 седан.

Надеемся, что информация, приведенная в статье, поможет в конкретной ситуации. Если проверка геометрии и ее восстановление будет проводиться своими руками, рекомендуем тщательно изучить фото и видео.

Инструментальная проверка по контрольным точкам

И все же, далеко не всегда все так просто. И даже опытный глаз не всегда заметит маленькие «несоответствия». При грамотном ремонте кузова геометрические размеры можно проверить, только произведя замеры. Профессионалы для этого используют специальные измерители.

Но для проведения данной процедуры в домашних условиях достаточно обычной рулетки. Нужно найти специальные контрольные отметки, которые находятся на днище ВАЗовского кузова. Именно от них следует производить замеры. Как и в какой последовательности – можно узнать из эксплуатационной инструкции к ВАЗ 2110.

Если же, скажем, вам нужно убедиться, что линейные размеры именно вашей машины (например, вы меняли крылья, дверь и т.п.) совпадают, то не всегда следует доверять даже инструкции по эксплуатации, там тоже иногда можно найти ошибки.

Как контрольные габариты кузова используйте самолично снятые размеры с той стороны автомобиля, где никаких замен и рихтовок не проводилось.

Контрольные точки на кузове и днище

Снимать размеры необходимо по следующим точкам:

1. Диагональ. Прежде, чем, используя контрольные точки, измерять кузовные размеры, можно сделать всего два замера, которые помогут прояснить картину. Загоните машину на эстакаду или яму и рулеткой снизу промерьте размеры по диагонали. Они должны совпадать, что называется, тютелька в тютельку. Совпадают? Отлично, но на этом останавливаться не стоит;
2. Стойки. Обязательно нужно проверить стойки. Вначале – с не битой стороны (если такая известна), затем – с битой. В принципе, кузовные точки в данном случае можно выбрать любые (главное – одни и те же с обеих сторон). К примеру, от стойки до края загиба на задних дверях. Также – на передних. Размеры совпадают – великолепно. Перемещаемся дальше;
3. Крыша. Чтобы убедиться, что у ВАЗ 2110 не «повело» крышу, необходимо замерить размеры дверных диагоналей – от нижнего заднего угла по диагонали до верхнего переднего угла. Естественно, размеры с обеих сторон должны быть одинаковыми. Дополнительно к этому желательно померить и диагонали самой крыши;
4. Переднее стекло. Почему-то многие считают, что если лобовое стекло «сидит» нормально, то контрольные замеры не нужны, мол, геометрические размеры кузова в порядке. Это ошибка. Замерять нужно – причем, по диагонали, и выбрав точки на одинаковом расстоянии с обеих сторон.

Фото №52. Детальный вид спереди а/м ВАЗ -21110.

Фото №53. Детальный вид спереди а/м ВАЗ -21110.

Режим работы двигателя ВАЗ-21110 в момент столкновения.

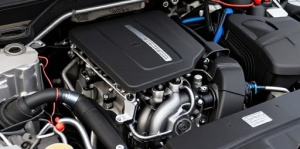

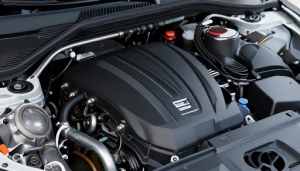

Фото №54. Фото моторного отсека а/м ВАЗ-2110 (2110).

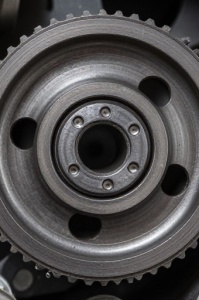

На этом фото видно, что двигатель ВАЗ расположен поперёк моторного отсека. При этом привод распредвала и зубчатый ремень ГРМ, закрытый защитным пластмассовым кожухом, находится с правой стороны моторного отсека(обозначен широкой стрелкой красного цвета)

При работающем двигателе ремень имеет очень большую линейную скорость. Даже на оборотах двигателя около 1500 об/мин его линейная скорость составляет примерно 6 м/сек.

Как было сказано выше, столкновение автомобилей произошло правыми сторонами кузовов и, как видно на фото, удар по а/м ВАЗ был такой силы, что в ходе начального контактирования автомобилей удар воспринял и двигатель а/м ВАЗ-21110 , его правая (по ходу движения) часть, а именно, привод ГРМ. Сдеформирован стальной боковой щит двигателя, и разрушен пластмассовый кожух ремня ГРМ. Причём, как нижний кожух, так и верхний.

Фото №55. Детальный вид спереди на правую сторону моторного отсека а/м ВАЗ-21110.Вид спереди.

Фото №56. Вид сверху на правую часть моторного отсека.

В виду разрушения кожуха зубчатого ремня ГРМ при работающем двигателе, логично было бы увидеть на ремне длинные продольные риски, оставляемые разрушаемой конструкцией на вращающемся с большой скоростью ремне.

Даже при быстрой остановке двигателя, измеряемой десятыми долями секунды, ремень ГРМ продвинется на расстояние, измеряемое десятками сантиметров. Учитывая, что проникновение разрушенных конструкций в моторный отсек измеряется всего лишь несколькими десятками миллисекунд (см. результаты экспертизы а/м «Ситроен», приведённые выше), соответственно, и продольные риски на ремне будут примерно такой же длины.

Однако ничего подобного нет на внешней стороне ремня ГРМ.

Фото №57. Вид сверху на зубчатый ремень ГРМ а/м ВАЗ-21110.

Как видим, полностью отсутствуют следы продвижения ремня при разрушенной конструкции внешнего кожуха. И более того, из-за удара по верхней крышке (см. фото №55, обозначение стрелкой) ремень занял на зубчатом колесе привода распредвала не типичную для вращающегося ремня кривую траекторию (смотри смещение ремня на забеге и сходе ремня на зубчатом колесе).

А теперь посмотрим на разрушенную переднюю часть привода.

Фото №58.Фронтальное фото моторного отсека а/м ВАЗ-21110. Вид на разрушенный кожух ремня ГРМ и сам ремень.

Фото №59. Детальное фото наружной поверхности ремня ГРМ со стороны фронтального удара.

На передней стороне отсутствует элементы пластмассовых кожухов.

И с передней части ремня полностью отсутствуют продольные риски.

Видно, что ремень надорван разрушающейся конструкцией, проникающей в моторный отсек (синяя стрелка). Именно, надорван, так как проникающий разрез имеет неровные границы. Также видим, что на ремне ГРМ есть круглой формы проникающий пробой ремня. Он расположен напротив зуба зубчатого колеса (красная стрелка).

Его точечный характер, и то, что все дефекты находятся на зубчатом ремне спереди и на поверхности, под которой находится зубчатое колесо привода распредвала, однозначно подтверждает, что двигатель а/м ВАЗ-21110 в момент разрушения находился в выключенном состоянии.

И этот наглядный факт подтверждает ранее сделанный вывод с точки зрения физики: а/м ВАЗ-21110 в момент столкновения не двигался.

Положение рукоятки селектора выбора передач КПП а/м ВАЗ-21110 в момент столкновения автомобилей БМВ Х5 и ВАЗ 21110

Фото №60. Общий вид разрушенного а/м ВАЗ-21110 после переворачивания конструкции.

На этом фото, где ещё раз хорошо видно общее разрушение моторного отсека, красной стрелкой показан рычаг КПП.

Фото №61. Кинематика движения рукоятки при выборе передачи в КПП.

Рассмотрим устройство узла переключения передач, расположенное в салоне между водительским и пассажирским сидениями. Для наглядности, внешний кожух снят.

На полу автомобиля расположено гнездо, где закрепляется нижний конец рукоятки с шариком на конце. Таким образом, рычаг переключения передач имеет степень свободы для перемещения, определяемую шаровым шарниром в основании рычага.

⇐ Предыдущая10Следующая ⇒


Тонкости кузовного ремонта

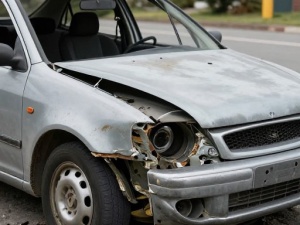

Ремонт кузова чаще всего проводится именно после ДТП, но также и в том случае, если какие-то детали проржавели. Но все же нужно стараться избегать сварочных и других работ, подразумевающих термическое нагревание металла.

Мелкие царапины и сколы в будущем могут стать очагом коррозии. Для того чтобы этого избежать, небольшие дефекты лучше всего подкрашивать. Подробности: https://vazweb.ru/desyatka/obschee/kak-podkrasit-skolyi-na-mashine-samomu.html

По возможности старайтесь не снимать лицевых панелей. Это также может привести к изменению кузовной геометрии. И после любых ремонтных работ, связанных с кузовом, обязательно проверяйте его линейные размеры.

1. нужны контрольные размеры моторного отсека на Ваз 2110-12. Вопрос от: Илья Колосков 2. Кто знает, как подключить дополнительный выход, толстые чёрные провода на сигналке центурион 20 Вопрос от: Иван Морозов.Размеры моторного отсека ваз 2110.

Похожие статьи

10 comments on “ Размеры моторного отсека ваз 2110. Нужны контрольные размеры моторного отсека на Ваз 2110-12 ”

2. Это силовые вход и выход нормального разомкнутого реле (встроенного в блок), если на один провод подключить массу или «+», соответственно при активации данного канала на втором проводе будет появляться масса или «+»

Датчики ВАЗ 2110, подробное техническое описание датчиков с фотографиями

Датчики ВАЗ 2110, которыми изобилует “десятка” имеют различную функцию и призваны облегчить жизнь водителя. Но на деле бывает обратная ситуация, когда какой нибудь датчик ВАЗ 2110 выходит из строя, это препятствует нормальной работе автомобиля. Наличие большого количества датчиков в данном автомобиле связано с широкой автоматизацией в конструкции отечественной машины. Предлагаем подробное техническое описание датчиков с фотографиями и их функциональностью.

Сразу скажем, что в инжекторной “десятке” датчиков значительно больше, чем в карбюраторной версии. Ведь инжекторный мотор просто не сможет работать без наличия тех или иных датчиков.

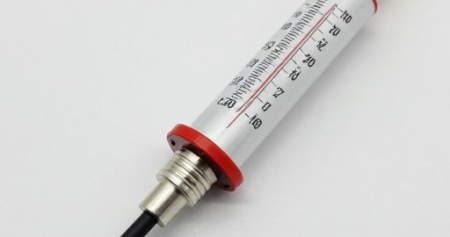

Датчик температуры ВАЗ 2110

Датчик температуры ВАЗ 2110 выполняет две основных функции – в случае перегрева мотора он включает вентилятор охлаждающий радиатор, а в случае холодного пуска двигателя дает команду на обогащение рабочей смеси, что бы мотор не глох на холодную. В карбюраторных двигателях, эту функцию исполняет так называемый “подсос”, который открывает заслонку для увеличения подачи воздуха. В случае неисправности датчика температуры начинаются проблемы с пуском холодного двигателя и возможен перегрев силового агрегата, если во время не включится вентилятор. Так что этот датчик ВАЗ 2110 весьма важен для стабильной работы движка. Фото датчика далее –

Принцип работы датчика температуры охлаждающей жидкости следующий – при изменении температуры начинает меняться электрическое сопротивление. Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно вооружившись термометром, емкостью с горячей/холодной водой и обычным электрическим пробником. Исправный температурный датчик показывает примерно следующие значения –

• При температуре 100 градусов сопротивление составляет 180 Ом
• При температуре 80 градусов сопротивление составляет 330 Ом
• При температуре 60 градусов сопротивление составляет 670 Ом
• При температуре 30 градусов сопротивление составляет 2240 Ом
• При температуре 10 градусов сопротивление составляет 5670 Ом

Найти датчик температуры охлаждающей жидкости под капотом инжекторного ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, его вкручивают во впускной патрубок системы охлаждения.

Датчик скорости ВАЗ 2110

Датчик скорости ВАЗ 2110 устанавливают на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен это может привести к тому, что автомобиль в некоторых случаях может глохнуть на холостом ходу. Когда стрелка спирометра начинает ненормально (скачками) перемещаться на панели приборов, это должно вас насторожить. Ведь это может свидетельствовать о неисправности датчика скорости. Сам датчик выглядит следующим образом, смотрим фотографию.

Принцип работы датчика скорости “десятки” основан на эффекте Холла, при вращении вала коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем больше частота импульсного сигнала. Таким образом и измеряется скорость автомобиля. На ВАЗ-2110 ставились датчики двух типов, один имеет квадратную соединительную колодку, другой круглую.

Датчик холостого хода ВАЗ 2110

Датчик холостого хода ВАЗ 2110 или регулятор холостого хода устанавливается на дроссельном механизме инжекторной “десятки”. Задача этого датчика поддерживать стабильные обороты на холостом ходу и не давать заглохнуть силовому агрегату. Собственно конструкция датчика или регулятора холостого хода позволяет, при полностью закрытой дроссельной заслонке, подавать необходимое количество воздуха в двигатель, для поддержания стабильной работы. Фотография датчика далее.

Получив сигнал от электронного блока управления двигателем регулятор холостого хода выдвигает шток, с конусом на конце, закрывая поток воздуха, либо наоборот подчиняясь контроллеру втягивает шток открывая больший поток воздуха для двигателя. Таким образом, даже без нажатия педали “газа” автоматически держатся необходимые обороты двигателя. Если двигатель глохнет и не держит обороты самостоятельно, то стоит проверить этот датчик в первую очередь.

ВАЗ 2110 датчик воздуха

ВАЗ 2110 датчик воздуха или датчик массового расхода воздуха расположен между кожухом воздушного фильтра и резиновым патрубком. Собственно под капотом десятки найти его не сложно, поскольку датчик воздуха расположен на самом видном месте. На фотографии в сборе он выглядит так.

Датчик воздуха измеряет количество прошедшего мимо воздуха, тем самым оценивая его объем. Сразу скажем датчик массового расхода воздуха весьма чувствителен и даже несколько пылинок могут вывести его из строя. Стоит это учитывать при его снятии или замене.

Принцип работы датчика воздуха ВАЗ-2110 следующий – внутри есть нагревательные элементы, которые охлаждаются потоком проходящего мимо воздуха. Чем больше энергии тратится на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом датчик и вычисляет массовый расход топлива.

Тема датчиков ВАЗ-2110 весьма обширна, поэтому рассказ об этих замечательных приборах мы продолжим в следующей более подробной статье.

myautoblog.net

Текстовый виджет боковой панели

Для самостоятельного решения задачки восстановления деталей автомобиля ВАЗ 2112 требуется наличие геометрических размеров его кузова. В проф мастерских обязательно учитываются эти свойства, и для каждой модели машины они индивидуальны. Нарушение кузовной геометрии подлежит устранению, потому что оно значительно понижает безопасность езды на таком авто.

Из этой статьи можно узнать важную информацию о показателях, от которых зависит качественный ремонт кузова ВАЗ 2112.

Устройство ВАЗ 2110 инжектор — фото, описание на VAZ-2110.net

1. Устройство, назначение и принцип работы узла агрегата системы.

Устройство инжекторного (шестнадцатиклап.

Пропажа искры на инжекторах ВАЗ 2110, 2112, 2114, 2115.

Re: от куда подключать ож ваз 2110.

Продам,ВАЗ 2110 на запчасти или под восстановление,мотор исправен, 8 клапан…

Серепит барабан ваз 2110.

учебных-плакатов-по-устройству-ваз-2110.

Система охлаждения на ваз 2110 инжектор — картинки и фото.

Ваз 2112: неисправность инжектора устраняем самостоятельно.

Замена ремня грм 2110 8 клапанов Автомобильные.

Каталог учебных плакатов по устройству ВАЗ 2110.

Устройство инжекторного (шестнадцатиклапанного ) двигателя ЛАДА (ВАЗ) 2110,…

Реле ваз 2110 инжектор где находится фото.

ВАЗ в хорошем тех состоянии.вложений по ходовкене не требует,просто…

Система охлаждения двигателя на автомобилях ВАЗ 2110 ВАЗ 2111 ВАЗ 2112: 1 -…

Доработка моторов ваз спб.

Схема подачи топлива на инжектор автомобиля 2110.

двигатель Система управления двигателем Ваз 2110, Ваз 2111, Ваз.

Ваз 2110 двухходовой клапан фото устройство.

устройство шестнадцати клапанной головки цилиндров ваз 2110.

Ваз2110 схема включения вентилятора.

20. Электрическая схема инвертора профи arc-160 скачать электрическая схема…

Угол опережения зажигания ваз 2110 инжектор.

Объявление о продаже Двс 2110 инжектор 8 кл в Республике Коми на Avito.

Датчик холостого хода ваз 2110 инжектор.

Объем масла в двигателе ваз 2110.

Стенды «Принципиальные схемы устройства механизмов транспортных средст…

Что такое топливный насос и работа топливной системы автомобиля.

Элементы системы питания инжекторного двигателя автомобиля ваз 2107: 1 — во…

Энциклопедия доработок ваз 2110.

Система охлаждения на ваз 2110 инжектор.

Водитель авто.

Система охлаждения ваз 2110 инжектор 8 клапанов.

На автомобилях ВАЗ–21083–20 в вариантном исполнении с двигателями рабочим о…

замена форсунок омывателя ВАЗ 2110.

Система охлаждения. авто, двигатель.

Устройство системы охлаждения Ваз-2110.

Подкапотное пространство автомобиля.

Отличия топливных систем

Стенды «Принципиальные схемы устройства механизмов транспортных средст…

Схема электрооборудования автомобилей ВАЗ-2110 с инжектором.

Устройство автомобиля.

Форсунки бывают. пьезоэлектрические.

Устройство инжекторного (восьмиклапанного ) двигателя ЛАДА (ВАЗ) 2111 2110.

Форсунка ВАЗ-2110 дв1.6 8 клап.

киа масло мкпп. инжектор ваз промывка форсунок.

Устройство систем автомобиля.

фото инжектора ваз 2110 Photo-Bazar.ru.

«Подогрев сидений ваз 2110.

vaz-2110.net

Воздействие геометрии кузова на управление

В процессе эксплуатации автомобиля ВАЗ 2112 в некий момент происходит деформация кузовных деталей. От уровня их изношенности зависитбезопасность в дороге и легкость в управлении.

ВАЗ 2112 делается с 1999 года. Автокузов данной модели схож с модификацией 2110, разница в том, что 1-ый малость короче второго.

Свойства геометрических размеров 2112 позволили оборудовать автомобиль множеством дополнительных функциональных способностей.

Резкое торможение или несвоевременный старт провоцируют, поначалу, повреждение бампера.

В ней смешиваются выигрышные части, надлежащие для «десятки», также заднее сиденье универсала от модели 2111, что сделало автомобиль намного вместительнее и маневреннее. Возможность трансформировать заднее сиденье позволяет при необходимости значительно прирастить объем салона. Усовершенствованные свойства маневренности упростили процесс входа в поворот, что существенно прирастило уровень безопасности участников движения на автодорогах.

ВАЗ 2112 имеет несколько модификаций, например, модель 21123 характеризуется необыкновенным выполнением капота и бампера, что позволило кузову автомобиля стать популярным среди многих автолюбителей. Спустя некоторое время у ВАЗ 2112 появилась новая модель решетки, а капот принял стандартный вид.

Ремонт передней подвески, проверка и устранение шумов и стуков в подвеске лада 2110 своими руками, этапы замены защитного чехла шаровой опоры лада 2112, порядок снятия и установки амортизаторной стойки ваз 2111, ваз 2112, ваз 2110. Обслуживание и ремонт ходовой лада 2111. Инструкции по эксплуатации узлов ходовой части лада 2110. Проверка задней и передней подвески лада 2112.

Передняя подвеска 1 – шаровая опора 2 – ступица 3 – тормозной диск 4 – защитный кожух 5 – поворотный рычаг 6 – нижняя опорная чашка 7 – пружина подвески 8 – защитный чехол телескопической стойки 9 – буфер сжатия 10 – верхняя опорная чашка 11 – подшипник верхней опоры 12 – верхняя опора стойки 13 – гайка штока 14 – шток 15 – опора буфера сжатия 16 – телескопическая стойка 17 – гайка 18 – эксцентриковый болт 19 – поворотный кулак 20 – вал привода переднего колеса 21 – защитный чехол шарнира 22 – наружный шарнир вала 23 – нижний рычаг Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Основа подвески ваз 2110 — телескопическая гидравлическая амортизаторная стойка 16. Ее нижняя часть соединена с поворотным кулаком 19 двумя болтами. Верхний болт 18, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется развал переднего колеса ваз 2111. На телескопической стойке установлены: витая цилиндрическая пружина 7, пенополиуретановый буфер хода сжатия 9, а также верхняя опора стойки 12 в сборе с подшипником 11. Передняя подвеска (вид снизу) 1 – растяжка рычага подвески 2 – штанга стабилизатора поперечной устойчивости 3 – рычаг подвески Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова ваз 2110. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить картридж. Обратите внимание, что корпус стойки автомобиля ВАЗ-2110 несколько короче, чем у ВАЗ-2108, поэтому использование внешне похожего картриджа от ВАЗ-2108 невозможно. Нижняя часть поворотного кулака 19 соединена с нижним рычагом подвески 23 через шаровую опору 1. Опора закреплена двумя «глухими» болтами (отверстие в поворотном кулаке не сквозное). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении. Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и балкой передней подвески ваз 2112. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота. В поворотном кулаке двумя стопорными кольцами закреплен двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренних кольцах с натягом установлена ступица колеса ваз 2112. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют. Гайки крепления ступиц колес одинаковые, с правой резьбой. Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб – для размещения приемной трубы системы выпуска. Концы стабилизатора ваз 2112 через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески ваз 2111. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

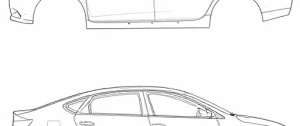

Геометрические габариты «двенашки»

Это спортивная модель, она выделяется на фоне других, которые однообразны в плане геометрических размеров кузова. Непосредственно конструктивные особенности ВАЗ 2112 купе позволили модели стать в свое время подходящей. Но после выпуска 10 тысяч экземпляров 2112 купе создание завершилось, поэтому она считается редкой моделью.Несколько модификаций ВАЗ 2112 оборудовались люками, что на порядок прирастило комфорт водителя и пассажиров в дороге.Длина кузова 2112 составляет 4170 мм, объем багажного отсека составляет 400 л..

• длина – 4170;
• ширина без зеркал – 1680;
• высота – 1435;
• ширина с зеркалами – 1875;
• диагональ проема задней двери – 1320;
• малая диагональ рамы бокового заднего окна – 230;
• расстояние меж центром верхней балки проема задней двери до середины его нижней балки – 1050;
• длинная диагональ рамы бокового заднего окна – 710.
  ВАЗ 2112 является одной из самых фаворитных моделей среди машин, которые выпускает русская авто промышленность. Она сопоставимо доступная, обладает хорошим дизайном и разными исполнениями кузова.Главные геометрические размеры кузова этого авто таковы (в мм):Самым редким типом кузова 2112 является купе, или 3-х дверный хэтчбек.

  Благодаря данным изменениям агрегат проще поддается управлению в сравнении с десятой моделью. Управляющее колесо позволяет легче и быстрее делать повороты.Модель 2112 характеризуется спортивным характером.

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Технические характеристики автомобилей

1.1. Габаритные размеры автомобиля ВАЗ-2110

1.2. Габаритные размеры автомобиля ВАЗ-2111

1.3. Габаритные размеры автомобиля ВАЗ-2112

Автомобили малого класса ВАЗ-2110 (экспортное наименование Lada 110) с четырехдверным пятиместным кузовом типа седан (по международной классификации класс С) оснащают двигателями объемом 1,5 и 1,6 л, мощностью 58–68 кВт (79–92,5 л.с.), расположенными поперек моторного отсека.

Ранее на заводе автомобили оснащали двигателями объемом 1,5 л: сначала карбюраторными, а затем с системой распределенного впрыска топлива. В настоящее время автомобили комплектуют только двигателями рабочим объемом 1,6 л: восьмиклапанным ВАЗ-21114 и шестнадцатиклапанным ВАЗ-21124 с системами распределенного впрыска топлива и трехкомпонентными нейтрализаторами выпуска отработавших газов с обратной связью. Двигатели удовлетворяют нормам Евро-2 и Евро-3.

Кузов несущий, цельнометаллический, сварной конструкции с навесными дверями, передними крыльями, капотом и крышкой багажника. Автомобиль ВАЗ-2110 – первый в России седан с открываемым из багажника лючком, ведущим в салон, что позволяет перевозить длинномерные предметы.

Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащают кондиционером, а с конца 2002 г. по заказу гидроусилителем руля фирмы ZF.

Эта модификация отличается от базовой капотом с интегрированной облицовкой радиатора более современной формы и передним бампером, а также оригинальными блок-фарами. Изменены также задние фонари, молдинги и детали интерьера салона.

В 1998 г. начат выпуск автомобиля ВАЗ-2111 (экспортное наименование Lada 111) с кузовом типа универсал. По компоновочной схеме, двигателю, трансмиссии, ходовой части, оборудованию кузова этот автомобиль идентичен автомобилю ВАЗ-2110. Он отличается измененной задней частью кузова с большой дверью задка. Багажник этого автомобиля самый вместительный в семействе: 490 л при поднятом заднем ряду сидений и 1420 л при сложенном.

Выпуск автомобиля ВАЗ-2112 (экспортное наименование Lada 112) с кузовом типа хэтчбек начат в 2000 г. Компоновочная схема этого автомобиля такая же, что и у ВАЗ-2111, но кузов отличается большим углом наклона задка. Двигатели применяются только с системой распределенного впрыска, как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в пропорции 2:3, вместимость багажника при этом увеличивается с 415 до 1270 л. Салон, как и у других моделей семейства, оснащают в комплектациях «стандарт», «норма» и «люкс». Последняя комплектация включает противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски колес, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю противошумную обивку капота, брус безопасности в дверях, иммобилайзер, бортовую систему контроля, обивку сидений из бархата и мягкую обивку дверей, центральную электроблокировку дверей, электростеклоподъемники. По дополнительному заказу устанавливают бортовой компьютер, электрообогреватель передних сидений, электропривод наружных зеркал заднего вида, антиблокировочную систему тормозов, подушку безопасности и люк в крыше.

1.4. Компоновочная схема автомобиля ВАЗ-2111: 1 – двигатель; 2 – запасное колесо; 3 – глушитель; 4 – стойка задней подвески; 5 – барабанный тормоз; 6 – балка задней подвески; 7 – топливный бак; 8 – резонатор; 9 – дисковый тормоз; 10 – амортизаторная стойка; 11 – рулевой механизм

Компоновочная схема всех трех автомобилей практически одинакова, поэтому она показана на примере автомобиля ВАЗ-2111 на рис. 1.4.

1.5. Подкапотное пространство автомобилей с двигателем мод. 2111 (вид сверху): 1 – двигатель; 2 – адсорбер системы улавливания паров бензина; 3 – ресивер; 4 – главный цилиндр тормоза; 5 – расширительный бачок; 6 – бачок омывателя; 7 – аккумуляторная батарея; 8 – воздушный фильтр; 9 – модуль зажигания

1.6. Подкапотное пространство всех автомобилей снизу (защита двигателя снята): 1 – двигатель; 2 – стартер; 3 – поперечина передней подвески; 4 – коробка передач; 5 – растяжка; 6 – приемная труба; 7 – стабилизатор поперечной устойчивости; 8 – рычаг передней подвески; 9 – привод колес; 10 – масляный картер двигателя; 11 – генератор

1.7. Подкапотное пространство автомобилей с двигателем мод. 21124 (вид сверху со снятой декоративной крышкой): 1 – впускной коллектор с ресивером; 2 – дроссельный узел; 3 – бачок главного тормозного цилиндра; 4 – расширительный бачок; 5 – бачок омывателя; 6 – впускной патрубок; 7 – аккумуляторная батарея; 8 – воздушный фильтр; 9 – катушка зажигания; 10 – защитная крышка ремня ГРМ; 11 – адсорбер; 12 – бачок омывателя стекла двери задка (на автомобилях с кузовами универсал и хэтчбек)

1.8. Подкапотное пространство автомобилей с двигателем мод. 2112 (вид сверху): 1 – двигатель; 2 – адсорбер системы улавливания паров бензина; 3 – ресивер; 4 – главный цилиндр тормоза; 5 – расширительный бачок; 6 – бачок омывателя; 7 – аккумуляторная батарея

1.9. Органы управления: 1 – сопло обдува стекла передней двери; 2 – боковые сопла системы вентиляции и отопления салона; 3 – крышка вещевого ящика; 4 – часы (электронные или кварцевые); 5 – блок индикации бортовой системы контроля; 6 – крышка гнезда магнитолы; 7 – прикуриватель; 8 – передняя пепельница; 9 – облицовка тоннеля пола; 10 – блоки управления*; 11 – рычаг стояночного тормоза; 12 – рычаг переключения передач; 13 – педаль акселератора; 14 – патрон подключения переносной лампы; 15 – педаль тормоза; 16 – педаль сцепления; 17 – выключатель зажигания; 18 – рукоятка регулировки рулевой колонки; 19 – рукоятка привода замка капота; 20 – выключатель звукового сигнала; 21 – крышка монтажного блока; 22 – выключатель привода замка багажника (двери задка)*; 23 – кнопка замка монтажного блока; 24 – гидрокорректор фар; 25 – рычаг переключателя указателей поворота и света фар; 26 – переключатель наружного освещения; 27 – выключатель передних противотуманных фар*; 28 – контрольная лампа включения противотуманных фар*; 29 – комбинация приборов; 30 – контрольная лампа включения заднего противотуманного света; 31 – выключатель заднего противотуманного света; 32 – контрольная лампа обогрева заднего стекла; 33 – выключатель обогрева заднего стекла; 34 – выключатель освещения приборов; 35 – датчик-сигнализатор иммобилизатора*; 36 – рычаг переключателя очистителей и омывателей стекол; 37 – центральные сопла системы вентиляции и отопления салона; 38 – выключатель рециркуляции; 39 – выключатель кондиционера*; 40 – рычаг управления заслонками системы отопления; 41 – контроллер системы автоматического управления отоплением; 42 – выключатель аварийной сигнализации; 43 – выключатель очистителей и омывателей фар*; 44 – сопло обдува ветрового стекла

1.10. Комбинация приборов: 1 – контрольная лампа включения стояночного тормоза; 2 – контрольная лампа недостаточного давления масла; 3 – резервная контрольная лампа; 4 – контрольная лампа включения габаритного света; 5 – указатель температуры охлаждающей жидкости; 6 – тахометр; 7 – контрольная лампа включения левых указателей поворота; 8 – контрольная лампа включения правых указателей поворота; 9 – спидометр; 10 – суммирующий счетчик пройденного пути; 11 – сигнальная лампа резерва топлива; 12 – указатель уровня топлива; 13 – контрольная лампа включения дальнего света; 14 – контрольная лампа включения аварийной сигнализации; 15 – сигнальная лампа аварийного состояния рабочей тормозной системы; 16 – кнопка установки на ноль счетчика суточного пробега; 17 – счетчик суточного пробега; 18 – контрольная лампа «CHECK ENGINE» («проверьте двигатель»); 19 – контрольная лампа зарядки аккумуляторной батареи

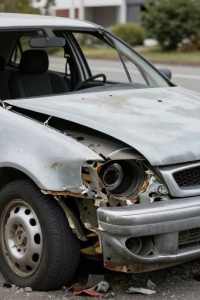

Части кузова, более подверженные деформации

Если оно незначительное, то при ремонте можно достигнуть черт стандартной геометрии. При наличии сложных деформаций сделать это нереально, поэтому проще поменять поврежденную деталь кузова новой.

Если обладатель автомобиля недостающим образом заботится о состоянии кузова, то те части, которые имеют близкий контакт с дорожным покрытием, быстро съедает коррозия. А произвести ремонт капота, дверей и укрытых деталей кузова вместо своевременной профилактики уже сложнее и дороже.

Линейные размеры Лада Гранта

Размеры разъемов дверей Лада Гранта

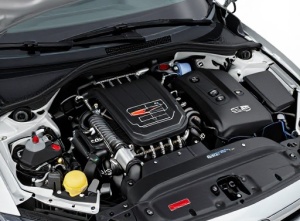

Размеры моторного отсека автомобиля Лада Гранта

Размеры рамки ветрового стекла автомобиля Лада Гранта

Размеры рамки заднего стекла автомобиля Лада Гранта

Размеры проема двери багажного отделения автомобиля Лада Гранта

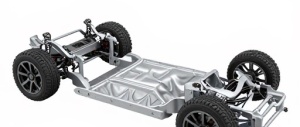

Размеры днища кузова автомобиля Лада Гранта

Контрольные точки геометрии кузова ВАЗ 2110, 2111, 2112

Значительная часть ремонтных работ по автомобилям, особенно поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов. В большинстве случаев при ремонте кузова требуется проверка геометрии точек крепления узлов и агрегатов шасси автомобиля. Геометрия кузова и моторного отсека ВАЗ 2110-12 на схемах:

Если кузов сильно поврежден, рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова. Выступание лицевых поверхностей и съемных деталей относительно соседних панелей, устраняется их подгонкой и регулировкой.

Где находится ЭБУ на ВАЗ-2112?

Найти электронный блок управления на ВАЗ-2112 не составит никакого труда, ведь он расположен непосредственно за панелью приборов, а конкретнее в нижней части у левой ноги переднего пассажира.

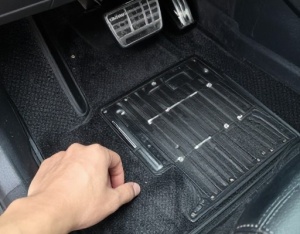

Скрывается он сразу за пластиковой накладкой, которую очень легко демонтировать используя лишь крестообразную отвёртку.

После демонтажа, убираем её в сторону.

Когда защита снята и перед вами открывается куча проводов и блок с реле и предохранителями, контроллер ЭБУ находится прямо над нами в горизонтальном и плотно зафиксированном состоянии на специальной монтажной планке.

Инструмент для работ

Для того, чтобы выполнение работ по демонтажу ЭБУ не заняло много времени, заранее подготовьте весь необходимый инструмент:

• Ключ-трещотка.
• Торцевая головка на «10».
• Крестовая отвёртка.

Пошаговый порядок снятия ЭБУ

1. Первым делом обеспечиваем автомобилю стоянку на ровной поверхности, ставим его на ручной тормоз.
2. Затем открываем капот автомобиля и отключаем минусовую клемму с аккумуляторной батареи.
3. Далее, перемещаемся в салон и аккуратными движениями отсоединяем колодку со жгутом проводов от ЭБУ, предварительно открепив защёлку.



   Защёлка указана стрелкой.

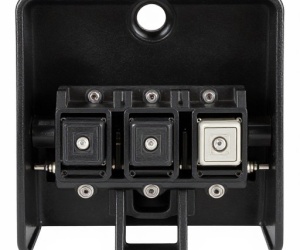

4. При помощи ключа и головки на «10» демонтируем две гайки которые фиксируют ЭБУ на месте фиксации.



   Гайки хорошо видны после демонтажа жгутов с проводами.

5. Когда они выкручены, сдвигаем планку немного вправо для того, чтобы она вышла из места зацепления.
6. После выполнения этих работ можно аккуратно вынимать ЭБУ с места.
7. Порядок установки проводим строго в аналогичном порядке снятию.
