Положение клапанов в вмт первого цилиндра

Как определить ВМТ без использования меток

#1 mih24061986

Наши пользователи
Cообщений: 458
Пол: Мужчина
Авто: Opel Record 1.8S
Реальное имя: Михаил
Место жительства: Вятка

Когда то давно у меня самопроизвольно открутилась шестеренка коленвала(бывает и такое). Шпонка которая стопорит шестеренку на валу потерялась, заменили выточеной(то есть самопальной). Оказалось так делать не надо, вообщем под нагрузкой она деформировалась и раскатала желоб на валу, и получается что шестеренка на валу немного люфтит, то есть шестеренку можно руками немного туда-сюда покрутить.

P.S. Сильно заметна разница на один зуб в плане динамики.

#2 дядя Вова

Наши пользователи

Cообщений: 1 460

Пол: Мужчина
Авто: record 2.0 s берлина автомат
Реальное имя: Владимир
Место жительства: Ростов-на -Дону(Аксай)

#3 mih24061986

Наши пользователи

Cообщений: 458

Дык нет его. Может в цилиндр бензинчика залить и вращая коленвал по изменению уровня определить ВМТ?

#4 k_s

Наши пользователи

Cообщений: 1 405

Пол: Мужчина
Авто: REKORD E1
Реальное имя: Александр
Место жительства: Петербург, Киев, Винница

Дело в том, что когда поршень в ВМТ, то при этом поворот колена влево- вправо на несколько градусов на глаз не приводит к видимому перемещению поршня!Потому, чтоб всетаки уловить эту точку и желателен часовой индикатор.

Однако в твоем случае, можно косвенно очень точно найти ВМТ.Для этого нужно воспользоваться тем свойством кривошипо-шатунного механизма, что в ВМТ и НМТ поршень имеет минимальную скорость хода, а в промежутке-максимальную. Короче говоря синусоида. Так вот, задача замерять движение поршня на «быстром участке». Тогда погрешность будет минимальна.

Как?. Достаточно установить поршень на одну и туже высоту при левом повороте колена, а потом при правом. (Например на 3см ниже ВМТ)При этом сделать две метки на маховике, сотв. левому и правому положениям. Потом тупо на наховике находим середину между этими метками.Ты получил истинную метку ВМТ.

#5 дядя Вова

Наши пользователи

Cообщений: 1 460

смастерить подобие индикатора стрелочного типа -как два пальца об асфальт.в пацанском возрасте наблюдал как отец из жести и болтика с гаечкой соорудил точный прибор для установки зажигания на мотоцикле(потому как приспособа шедшая в комплекте ключей для этой техники была безвозвратно утеряна мною ж)вырезается и градуируется сектор,делается стрелка-оськой служит болтик.

так же поддерживаю метод александра-k_s(странный ник-без обид)его версия с разметкой маховика весьма точный и достаточно простой,нужен только доступ к маховику.и выбрать величину подьёма поршня,чтобы пара наносимых меток помещались в окне доступа и давали возможность выверки истинной.

очень много двигателей кстати имеют разметку на маховике для установки ВМТ и градуировку для установки момента зажигания или впрыска.

#6 zub733

Наши пользователи

Cообщений: 1 998

Пол: Мужчина
Авто: Opel Rekord 19N 35 Jahre, Zwei Türen {amp}amp; Ксюхо»Кыз-бола»
Реальное имя: Серхио
Место жительства: Ростов-на-Дону Россия

#7 дядя Вова

Наши пользователи

Cообщений: 1 460

не помню шариков на махайле движка 1.8.но сам маховик, со стороны поддона, можно сняв защитку размечать как угодно,если неправ -поправьте. давненько уже невидел 1.8-мог позапамятовать,или путать.

Сообщение отредактировал дядя Вова: 23 Сентябрь 2011 — 18:52

#8 k_s

Наши пользователи

Cообщений: 1 405

Когда-то игрался с разными распредвалами, так стояла задача точного снятия фаз газораспределения.Тогда и был рассчитан, расчерчен контрастной краской и залакирован термолаком мой маховик.Теперь снятие фаз-детская забава, а освещение стробоскопом дает возможности считывать непосредственно цифры углов.

п.с.// Маховик для 2,0S

#9 zub733

Наши пользователи

Cообщений: 1 998

Сообщение отредактировал zub733: 23 Сентябрь 2011 — 19:31

#10 mih24061986

Наши пользователи

Cообщений: 458

С маховиком не получиться, я его менял и не заморачивался установкой меток когда его прикручивал.

Как установить поршни двигателя 21083 в ВМТ

Многие ремонтные работы на двигателе автомобиля включают в себя установку поршней в верхнюю мертвую точку (ВМТ).
Проведем такую установку на примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099.

На двигателе 21083 имеются заводские установочные метки, при совмещении которых поршни первого и четвертого цилиндров установятся в верхнюю мертвую точку:

Метка — точка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

Метка — точка на зубчатом шкиву коленчатого вала и метка — вырез на корпусе масляного насоса

Совмещаем заводские установочные метки двигателя

Для этого вращаем коленчатый вал двигателя по часовой стрелке за шлицы маховика при помощи большой отвертки до совмещения метки на шкиву распределительного вала и метки на задней крышке привода ГРМ (см. фото выше).

Можно вращать коленчатый вал за болт крепления шкива привода генератора ключом на «19». Но для доступа к нему придется снять правое колесо, правый защитный брызговик двигателя, шкив генератора. Плюсом такой дополнительной работы будет контроль над совмещением меток на шкиву коленчатого вала и метки на корпусе масляного насоса.

Контролируем совмещение установочных меток

См. три фото выше.

Метка — точка на шкиву распредвала должна стоять строго напротив метки — выступа на задней крышке привода ГРМ.

Метка — черта на маховике напротив середины треугольного вырезе в шкале градусов, в лючке на картере сцепления. Видна если снять заглушку лючка.

И если контролируется метка на коленчатом валу двигателя:

Метка — точка на шкиву коленчатого вала напротив метки — выреза на отливе корпуса масляного насоса.

При таком расположении установочных меток двигателя 21083 его поршни в первом и четвертом цилиндрах будут находится в верхней мертвой точке (ВМТ). При этом в первом цилиндре будет такт сжатия, а в четвертом выпуска отработанных газов.

Для установки поршней второго и третьего цилиндров двигателя в верхнюю мертвую точку вращаем коленчатый вал по часовой стрелке пока метка на шкиву распредвала не обойдет полный круг — 360 градусов и не станет напротив метки на задней крышке привода ГРМ. При этом метки на маховике видно не будет, метка на шкиву коленчатого вала так же будет расположена напротив выреза в отливе корпуса масляного насоса.

Примечания и дополнения

— Что такое ВМТ (верхняя метрвая точка)? ВМТ — крайнее верхнее положение поршня в цилиндре.

— На некоторых разновидностях масляных насосов двигателя 21083 нет отлива с вырезом, поэтому при выставлении меток необходимо ориентироваться на штифт для установки шкива привода генератора на звездочке распредвала и прорезь в нижней части корпуса масляного насоса.

Ремонтные работы на двигателе с установкой поршней в ВМТ
Проверка тепловых зазоров клапанов на двигателе 21083 Установка момента (угла) опережения зажигания ВАЗ 2108, 2109, 21099 под 92-й бензин Регулировка клапанов ВАЗ 2108, 2109, 21099

Установка поршня четвертого цилиндра в положение ВМТ на ВАЗ 2101-ВАЗ 2107

Многие ремонтные работы на двигателе автомобиля включают в себя установку поршней в верхнюю мертвую точку (ВМТ).

Проведем такую установку на примере двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099.

Метка — точка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ.

Метка — точка на зубчатом шкиву коленчатого вала и метка — вырез на корпусе масляного насоса.

Метка — черта на маховике двигателя и метка (треугольный вырез) на шкале градусов в лючке картера сцепления.

Необходимые инструменты

— Большая шлицевая отвертка

— Ключ на «19» или головка с воротком

Подготовительные работы

— Снимаем корпус воздушного фильтра двигателя

— Снимаем защитную крышку привода ГРМ

Как установить поршни двигателя в верхнюю мертвую точку (ВМТ)

Совмещаем заводские установочные метки двигателя

Контролируем совмещение установочных меток

См. три фото выше.

Метка — точка на шкиву коленчатого вала напротив метки — выреза на отливе корпуса масляного насоса.

Примечания и дополнения

— Что такое ВМТ (верхняя метрвая точка)? ВМТ — крайнее верхнее положение поршня в цилиндре.

Ремонтные работы на двигателе с установкой поршней в ВМТ

Добро пожаловать!Для начала разберем значение аббревиатуры «ВМТ» — «Верхняя Мёртвая Точка». Ниже рассмотрим её выставление на автомобилях классического семейства.

Примечание!Вам понадобится запастись специальным ключом для проворачивания шкива коленчатого вала. В отсутствие такового воспользуйтесь головкой «на 36».

Перед началом проведения работ, требующих снятие цепи «ГРМ» с автомобиля. Обычно после этого установка фаз газораспределения нарушается, скорее всего вы столкнетесь с неустойчивой работой автомобильного двигателя. Поэтому прежде чем преступать к такой процедуре, необходимо установить поршень четвёртого цилиндра в положение ВМТ.

Верхняя мертвая точка (ВМТ) для поршня № 1 – установка

1 Движение поршня от нижнего до верхнего положения называется ходом поршня. Верхняя мертвая точка — точка наивысшего положения, занимаемого поршнем при вращении коленчатого вала. Поскольку поршень за рабочий цикл дважды достигает своего наивысшего положения (один раз — в конце такта сжатия и еще раз — в конце такта выпуска), за ВМТ обычно принимают наивысшее положение поршня в конце такта сжатия.

2 Установка поршня в ВМТ — основная процедура для многих операций, таких как регулировка зазора в механизме привода клапанов, замена цепи ГРМ и звездочек распредвала/коленвала.

3 Перед началом этой процедуры установите рычаг (селектор) КПП в нейтральное положение и затяните стояночный тормоз (или подклиньте задние колеса). Отключите систему зажигания, отсоединив разъемы первичной цепи от блока катушек зажигания/модуля зажигания (см. главу 5). Снимите также давление в топливной системе (см. главу 4А, параграф 12).

4 Чтобы установить любой поршень в ВМТ, коленвал следует проворачивать только по часовой стрелке (если смотреть со стороны цепи ГРМ). Это можно сделать одним из следующих способов:

а) Предпочтительный способ. Коленвал проворачивают головкой с воротком («трещоткой») за болт крапления шкива коленвала.

б) Можно попросить помощника короткими включениями стартера (ключ—в замке зажигания) провернуть стартер. Для точной установки коленвала все равно потребуется головка с воротком. Проследите за тем, чтобы помощник к этому моменту уже покинул салон автомобиля, вынув из замка ключ зажигания.

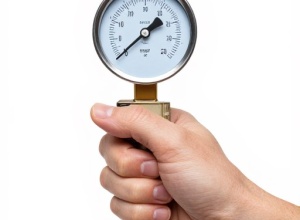

5 Выверните свечи и установите компрессометр в свечное отверстие первого цилиндра (см. рис. 3.5)

Рис. 3.5. Для определения ВМТ поршня цилиндра № 1 такта сжатия компрессометр установите в свечное отверстие цилиндра № 1

(прибор с резьбовым наконечником и гибким шлангом длиной сантиметров пятнадцать использовать предпочтительнее).

6 Проворачивайте коленвал по часовой стрелке до тех пор, пока стрелка манометра не начнет подниматься, указывая на такт сжатия

7 После того как такт сжатия начался, ппршень цилиндра № 1 надо установить в наивысшее положение, что и будет соответствовать его ВМТ.

8 Продолжайте проворачивать коленвал до тех пор, пока метка на демпфере коленвала не совпадет с цифрой «О» (ВМТ) на крышке привода ГРМ (см. рис. 3.8).

Рис. 3.8. Совместите метку на демпфере коленвала с о на шкале на крышке цепи привода ГРМ

В этой точке поршень цилиндра № 1 находится в ВМТ такта сжатия. Если же метки совпали, а компрессии нет, то это означает, что поршень находится в ВМТ такта выпуска. Сделайте еще один полный (360°) оборот коленвала.

Примечание. Если компрессометр недоступен, можно вставить какой-нибудь тупой предмет в свечное отверстие № 1 и затем, по мере проворачивания коленвала, определить начало такта сжатия по шипению выходящего воздуха. Оставшаяся часть процедуры идентична вышеописанной.

9 После того как поршень № 1 будет установлен в ВМТ такта сжатия, остальные поршни можно поочередно установить в это же положение, проворачивая коленвал всякий раз еще на 180°, в соответствии с порядком зажигания (см. Спецификации). Например, провернув коленвал на 1 80° (от ВМТ поршня цилиндра № 1), ВМТ такта сжатия займет поршень цилиндра № 3.

Смотрите видео: ВМТ Верхняя мертвая точка и НМТ в двигателе внутреннего сгорания

Как найти вмт без меток

Определение положения поршня дизеля в верхней мертвой точке

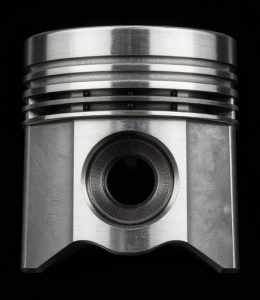

Поршень имеет два характерных положения: верхнее положение, когда расстояние между поршнем и крышкой минимальное, называется верхней мертвой точкой (в. м. т.), и нижнее, когда это расстояние максимальное, — нижней мертвой точкой (н. м. т.). Разница между этими характерными точками составляет 180° поворота коленчатого вала.

Основные положения поршня служат началом отсчета для всех конструктивных регулировок дизеля. Приспособление для определения верхней мертвой точки имеется в комплекте инструмента и приспособлений к каждому дизель-генератору. Отсчет градусов поворота коленчатого вала ведется по ведущему диску муфты, который имеет градуировку от 0 до 360°. Здесь же нанесены метки в. м. т. поршней, расположенные по порядку работы цилиндров.

Градуировка диска и нанесение меток в. м. т. осуществляются на заводе; в эксплуатации иногда приходится уточнять правильность установки стрелки, от которой ведется отсчет положени i коленчатого вала. Обычно эта операция выполняется после ре монта дизеля.

Приспособление для проверки в. м. т. состоит из индикатора, кронштейна и штока. Шток через индикаторный канал вводят в цилиндр до упора в головку поршня (индикаторный кран при этом должен быть снят). Перемещение поршня при проворачивании коленчатого вала передается штоку и фиксируется индикатором, установленным на кронштейне.

Для того чтобы выбрать зазоры в приводе распределительного вала коленчатый вал поворачивают вначале против направления его вращения до тех пор, пока шток приспособления не переместится на 3—4 мм, а затем по направлению вращения до тех пор, когда индикатор покажет 1,5—2,00 мм (например, 1,80 0,02 мм) до нулевого положения. В этот момент на диске муфты отмечается положение стрелки.

Затем коленчатый вал дизеля поворачивают по направлению вращения так, чтобы шток приспособления переместился на 3—4 мм от нулевого положения (при этом поршень пройдет

в. м. т.), а потом, выбирая зазоры, против направления вращения так, чтобы стрелка индикатора приспособления не доходила 1,50— 2,00 м (в данном случае 1,80 0,02 мм) до нулевого положения, и отмечают на диске муфты положение стрелки. Верхнюю мертвую точку находят делением пополам расстояния между полученными отметками на диске муфты.

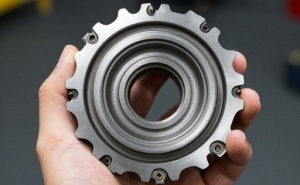

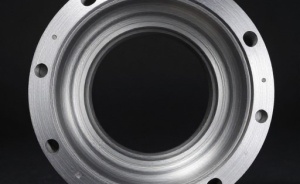

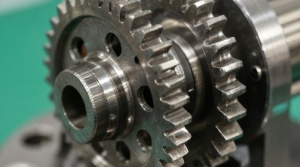

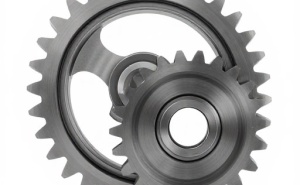

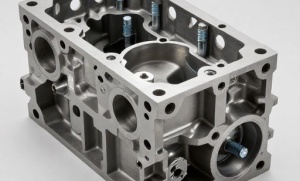

Фиксация поршня 1-го цилиндра в положении ВМТ такта сжатия

Что бы провести процедуру открепления ремня привода распределительных валов, в положении ВМТ фиксируется поршень 1-го цилиндра, что бы не нарушить фазы распределения газа, в противном случае мотор будет плохо функционировать.

Проставляйте ВМТ такта сжатия, опираясь на отметки колёс распределительных валов. Смотрите за тем, что бы отметки совпадали. В случае несавподания нарушена установка фаз (не зафиксирован в ВМТ поршень). Снимите ремень ГРМ и прокрутить коленчатый вал пока отметки не совместятся.

Полезные советы

Из-за трудностей прокручивания коленчатого вала в машинах с механической коробкой передач, можно сделать следующим образом:

1. Выберете передачу (советуем 4-ую). Не спеша проедьтесь на машине, пока отметки на колёсах и тыльной крышки ремня ГРМ не совпадут.

2. Выберете передачу. Переднее колесо в подвешенном состоянии прокручивайте, пока отметки не совпадут.

Отметки ВМТ моторов ВАЗ-21116 и ВАЗ-11186 находятся на выступе и на тыльной крышке ремня ГРМ.

Отметки ВМТ моторов ВАЗ-21126, ВАЗ-21127 находятся на выступах (А) и на тыльной крышке ремня ГРМ (Б).

В машинах с механической коробкой передач, отметки на маховике и шкале заднего щитка сцепления картера.

Примечание

На изображениях коробка передач снята.

Вспомогательные отметки нанесены на колесо коленчатого вала, и крышку масляного насоса. Данные метки можно увидеть, при снятом колесе привода генератора.

Что бы узнать совпадают отметки или нет, сделайте следующим образом.

Возьмите накидной ключ «на 17», торцовый ключ «на 10».

1. Открепите провод от батареи аккумулятора (клемма «минус»)

2. Под колёса положите «башмаки», рычаг передач поставьте на нейтральную позицию.

3. Открыв капот, вывинтите 4-ре скрепляющих болта верхней части передовой крышки привода ГРМ.

4. Открепите её.

5. Прокручивайте коленчатый вал за скрепляющий болт, пока отметки крышки привода не совпадут.

6. Снимите пробку в картере сцепления, проследите за совпадаемостью отметок на маховике.

7. В случае несовпадаемости открепите ремень ГРМ от колёс распределительного вала. Прокрутите распределительный вал до сходного положения отметок на задней крышке привода и его колесе.

Что бы проследить сходство положений отметок ВМТ моторов ВАЗ-21126, ВАЗ-21127, возьмите накидной ключ «на 17», шестигранный ключ «на 5», ключ TORX T30 и крестообразную отвёртку.

1. Открепите провод от батареи аккумулятора (клемма «минус»)

2. Открепите правую часть брызговика.

3. Открыв капот шестигранным ключом «на 5» вывинтите 5-ть болтов крепления верхней передовой крышки ремня ГРМ.

4. Затем, уберите крышку.

5. Прокрутите коленчатый вал за скрепляющий болт, пока отметки на колёсах распределительных валов и на тыльной крышке не совпадут.

6. Если машина с механической коробкой передач, достаньте пробку (находиться в проёме картера сцепления).

7. Проследите за сходным положением отметок на маховике.

Примечание

На изображениях термостат снят.

8. Проследите за положением отметок колёс и тыльной крышки привода.

9. Если положения отметок не совпадают, открепите ремень ГРМ от колёс распределительных валов. Затем, прокрутите распределительные валы, пока отметки на колёсах и тыльной крышке привода не сойдутся в сходном положении.

Для чего необходимо правильно выставить метки

Газораспределительный механизм – это один из важнейших узлов автомобиля. Средний промежуток замены ремня составляет 50-60 тысяч километров. При его замене необходимо правильно произвести установку меток ГРМ. Все нюансы и особенности процесса описаны в этой статье. И помните: неправильно выставленные метки приведут к сбою в работе Вашей машины и дорогостоящему ремонту.

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.

В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.

Установка поршня первого цилиндра в положение верхней мёртвой точки

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. Помимо этого, по метке на шкиве распределительного вала контролируют его положение при регулировке зазоров в приводе клапанов, устанавливая перед регулировкой фазу полного закрытия обоих клапанов 1-го цилиндра.

Выставляйте ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на зубчатом шкиве коленчатого вала (при снятом шкиве привода вспомогательных агрегатов). Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.

Коленчатый вал проворачивают для проверки совпадения меток за болт крепления к нему шкива привода вспомогательных агрегатов, сняв для доступа к нему верхнюю часть правого брызговика двигателя. Помимо этого можно сделать это следующими способами (особенно при регулировке зазоров в приводе клапанов, когда контроль по меткам на зубчатом шкиве коленчатого вала не нужен):

включите любую передачу (лучше четвертую) и медленно прокатите автомобиль до совмещения меток;
включите любую передачу и вывесите одно из передних колес, затем поворачивайте вывешенное колесо до совмещения меток.

Метка «a» на зубчатом шкиве распределительного вала должна быть совмещена с меткой на крышке головки блока цилиндров, выполненной в виде логотипа «Dacia».

… а метка на зубчатом шкиве коленчатого вала должна быть совмещена с меткой на блоке цилиндров. Она становится видна после снятия шкива привода вспомогательных агрегатов. Риска и круглый выступ на зубчатом шкиве должны совпасть с лункой на блоке цилиндров.

Инструменты:

торцовые ключи (головки) на «10»;
на «18».
1. Снимите правое переднее колесо.
Ослабляйте затяжку болтов крепления колеса только на стоящем на земле автомобиле. Если работаете на смотровой канаве или эстакаде, подложите упорные бруски под колеса, затормозите автомобиль стояночным тормозом и установите переднюю часть автомобиля на надежную опору.
2. Снимите верхнюю часть правого брызговика двигателя.
3. Снимите ремень привода вспомогательных агрегатов.

4. Снимите правую опору подвески силового агрегата.

5. Выверните пять болтов крепления верхней крышки ремня привода газораспределительного механизма…

6. …и снимите крышку.

7. Проверните коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совмещения меток на шкиве распределительного вала и крышке головки блока цилиндров. Затем ослабьте затяжку.

8. … выверните окончательно болт крепления шкива…

9. … и снимите шкив.

10. Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма.

11. …и снимите крышку.

Предварительно снимать нижнюю крышку при проверке установки фаз газораспределения необязательно. Это может потребоваться, если выявится нарушение установки фаз и необходимо будет восстановить установку с ослаблением натяжения ремня привода газораспределительного механизма.

12. Проверьте совпадение меток на зубчатом шкиве распределительного вала и на крышке головки блока цилиндров.

Примечания.

* У двигателей автомобилей Dacia Logan/Sandero/Renault Logan в отличие от двигателей большинства остальных марок автомобилей отсчет цилиндров ведется от маховика, а не от шкива коленчатого вала.

** Помимо меток на шкивах, на ремне привода газораспределительного вала краской нанесены риски, которые при установке фаз газораспределения также должны быть совмещены с метками на шкивах.

Источник: https://yourdacia.info/Logan-Sandero/ustanovka-porshnya-VMT.php

Инструменты, которые необходимы для работы

Установка меток – непростой процесс и при неправильном подходе Вы рискуете потратить много времени на установку детали. И это не самое страшное. Бывают случаи, когда нерадивые водители ломали двигатель и другие механизмы авто.

Прежде всего, запаситесь необходимым инструментом:

Торцевая головка.
Домкрат, чтобы приподнять автомобиль.
Ключи № 17 или 19 – зависит от того какой у вас автомобиль.

Совет: лучше чтобы у вас были все диаметры ключей начиная с №10.

Большая отвёртка с плоским наконечником.

Последствия неправильного выставления меток

До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали.

В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала. Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.

Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.

Можно выделить следующие метки:

Метка на маховике.
Метка на шкиве.
Метка распредвала (две на 16 клапанном двигателе).

Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива. Обращаем внимание: прокручивать за шкив распредвала запрещено.

После того как Вы выставили ВМТ замените ремень, затяните натяжитель.

В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.

Если метки ГРМ были выставлены неправильно, могут возникнуть тяжёлые последствия для автомобиля.

Наиболее распространённые случаи:

Из-за сбитых фаз ГРМ клапаны могут деформироваться при работе двигателя, причём повреждения будут накапливаться.
Произойдёт деформация клапанов – загиб. Хотя в 8-клапанном двигателе такого не произойдёт.
Из-за деформации клапанов, головка цилиндра может быть повреждена. И как следствие выйдут из строя направляющие втулки, и на главных силовых элементах возможно появление трещин.
Поршневой механизм может перегореть из-за неправильного расположения меток ГРМ.
На свечах появится масляной остаток. Плюс ухудшается зажигательный момент топливной смеси.
А также возникают другие неприятные последствия.

Выставление меток

Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.

Можно выделить следующие метки:

Метка на маховике.
Метка на шкиве.
Метка распредвала (две на 16 клапанном двигателе).

После того как Вы выставили ВМТ замените ремень, затяните натяжитель.
