Топливная система инжектора автомобиля

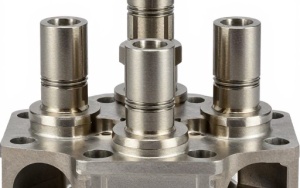

Топливная рампа или рейка это отрезок полой трубки с закрытыми с двух сторон концами и отводами для подключения трубок меньшего диаметра, через которые топливо подается к форсункам.

Топливная рампа — один из элементов, «доставшихся» бензиновому мотору от дизельного двигателя. Еще один известный элемент, «перекочевавший» оттуда же в системы прямого впрыска — ТНВД

В некоторых случаях форсунки прикреплены прямо к рампе. Топливная рампа используется практически во всех системах распределенного впрыска, хотя в некоторых конструкциях отвод топлива к форсункам происходит из корпуса регулятора.

Конструкция и расположение топливной рампы

Как правило, рампа устанавливается на впускной коллектор двигателя. Кроме отводящих трубок, в рампе имеется отверстие с запорным штуцером для присоединения манометра, которым контролируют давление топлива. Для предотвращения загрязнения он закрыт пробкой с резьбой. Чаще всего рампу делают из стальной бесшовной трубы, способной выдерживать высокое давление. В случае с дизельным двигателем, оснащенным системой common rail, это давление может быть очень высоким.

Главное назначение топливной рампы подача топлива и распределение его по форсункам.

Вынимая топливные форсунки из рампы нужно проявлять предельную осторожность. Одно неверное движение может привести к необходимости замены форсунки

При работе нагнетающего насоса топливо поступает в питающую магистраль, расположенную в головке блока. Попав в рампу, топливо движется в направлении самого дальнего цилиндра. В некоторых конструкциях систем впрыска предусмотрен подогрев топлива теплом, которое выделяет при работе двигатель. Прогрев улучшает распыление.

Типы систем подачи топлива в двигатель

В зависимости от конструкции автомобиля, его года выпуска и типа горючего материала, на котором он работает, топливные системы имеют свои отличия.

По типу топлива:

  • бензиновые;
  • дизельные.

Это интересно: Что лучше Mitsbishi ASX или Nissan Qashqai
Конструкция этих топливных систем кардинально различается и об их особенностях читайте ниже.

Бензиновые в свою очередь разделяются на:

  • карбюраторные;
  • инжекторы.

В современных автомобилях карбюраторные подачи топлива почти не встречаются. В большинстве стоят именно инжекторы. Но авто, выпущенные 10 — 15 лет назад оснащались карбюраторами, поэтому принцип работы таких систем мы тоже разберём.

Топливная система карбюраторных двигателей

По конструкции карбюратор состоит из корпуса, поплавковой камеры, клапанов, жиклеров, смеси образующей камеры. В карбюраторной системе топливный насос устанавливается один — малого давления. Устанавливается он в моторном отделении, недалеко от карбюратора. Насос накачивает топливо в поплавковую камеру. Своё название эта камера получила за счёт поплавка, который регулирует её наполнение. Если в камере больше топлива, чем нужно, поплавок подымает игольчатый клапан. Игольчатый клапан закрывает подачу топлива в камеру. При недостатке топлива в камере весь процесс происходит наоборот.

Из поплавковой камеры топливо через жиклер, который представляет собой трубочку с малым отверстием, подаётся в камеру смешивания. В этой камере бензин смешивается с воздухом, который в свою очередь поступает из воздухозаборника.

Регулируется подача топлива дроссельной заслонкой, а она тросиком связана с педалью газа в авто. Из карбюратора смесь подаётся в двигатель с помощью обратной тяги от цилиндропоршневой группы. Иными словами, поршень всасывает топливную смесь.

Бывают три вида топливной смеси:

  1. Обогащённая. В составе этой смеси увеличенное количество топлива и уменьшенный объём воздуха. Это приводит в свою очередь к перерасходу топлива. Такую смесь применяют при запуске двигателя автомобиля. Регулируется это с помощью так называемого «подсоса». После прогрева двигателя смесь необходимо сделать нормальной и убрать «подсос».
  2. Нормальная. В составе смеси нужное количество топлива и воздуха. Это иными словами золотая середина.
  3. Обеднённая. В этой смеси количество воздуха больше нужного, а топлива меньше. Это влечёт за собой уменьшение расхода и мощности. Машина будет с трудом подниматься на горки, особенно гружёная. Скорость станет значительно меньше.

Регулируется качество смеси на карбюраторе болтом. Вообще стоит сказать, что на карбюраторе есть винт холостого хода и качества смеси. Именно винтом качества смеси и регулируется её состав.

Если нет понимания, как регулировать, то лучше доверить это дело профессионалу. Эта работа очень точная и здесь нужны навыки.

Это интересно: Наказание водителя за превышение скоростного режима на дороге

Одна из самых частых проблем карбюраторных типов систем — это как раз самостоятельная регулировка. Бывают ситуации, что дело вовсе не в настройках, а, например, в поломанном игловом клапане. Из-за переполнения поплавковой камеры расход увеличивается, а автолюбители начинают крутить винты смеси образователя. Это не приводит ни к чему.

Особенности топливной системы инжекторного двигателя

Несхожесть инжекторного типа двигателя и карбюраторного в следующем. Топливный насос создает высокое давление и подаёт горючее на топливную рампу, а с неё через форсунки в двигатель. Регулирует подачу топлива, его количество и качество блок управления.

Делать какие-то регулировки возможно только через специальный компьютер. Кроме того, блок управления не даст сигнала на подачу топлива, если хотя бы один датчик в автомобиле вышел из строя. На панели будет выдаваться ошибка с названием. По названию ошибки можно расшифровать, какой именно датчик вышел из строя.

Схема топливной системы дизельного двигателя

В дизельном двигателе топливная система отличается от бензиновой. Воспламенение топливной смеси происходит вследствие сжатия воздуха и его нагрева. В таких системах не применяются свечи для детонации смеси. В дизельных двигателях применяются свечи, но накаливания. Они служат для подогрева топливной системы при пуске. При работе они не нужны.

В дизельной системе есть два топливных насоса. Один из них высокого давления, а другой низкого. Насос низкого давления качает топливо из бака. Насос высокого давления создаёт нужное давление в системе при впрыскивании. Роль распределителя выполняют форсунки, они дозируют количество смеси и определяют её качество. Для проверки износа форсунок есть специальный стенд.

Особенностью дизельного двигателя является отсутствие регулирования качества смеси. Особенно это сказывается зимой при низких температурах. Так же в зимнее время дизель начинает подмерзать. Для того, чтобы этого не случалось, применяют присадки.

Вопросы эксплуатации топливной рампы

Если по какой-то причине топливную рампу необходимо демонтировать, действовать нужно с предельной осторожностью, так как велик риск повредить распылители форсунок и контакты разъемов. Ни в коем случае нельзя допускать попадания грязи в открытые каналы и трубопроводы, так как после сборки она неминуемо попадет в форсунки и дело закончится, как минимум, их промывкой. На период проведения обслуживания отверстия нужно обязательно закрывать заглушками. Перед снятием топливную рампу можно очистить с помощью баллона со средством для чистки инжекторов. Ни при каких условиях не следует помещать рампу в растворитель для промывки, не отсоединив форсунки. Дело в том, что все отверстия в топливной рампе снабжены резиновыми герметизирующими кольцами, которые выйдут из строя, если поместить их в агрессивную среду. Кстати, в любом руководстве по ремонту можно найти рекомендацию менять резиновые прокладки в любом случае, даже если внешне они не имеют повреждений.

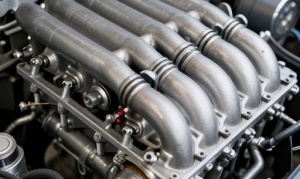

Устройство топливной системы двигателя и её назначение

Топливная система автомобиля — это система питания двигателя топливом. Главная функция топливной системы заключается в питании двигателя топливом. Кроме того, топливная система отвечает за хранение и очистку топлива. Рассмотрим устройство топливной системы двигателя. Элементами топливной системы автомобиля являются бак, топливоприводы, насос, устройства смесеобразования, инжекторы, фильтры.

  • Бак.
    В нём хранится бензин либо дизель. Для забора топлива бак оснащается насосом.
  • Насос.
    Устройство, непосредственно осуществляющее подачу топлива к карбюратору или форсункам (в зависимости от того, какой тип двигателя на авто установлен — карбюраторный или со впрыском топлива).
  • Топливопроводы.
    Шланги, трубки, при помощи которых топливный насос высокого давления присоединяется к форсункам. Непосредственно участвуют в транспортировке топлива в устройство образования смеси. Топливопроводы играют две функции: и подводят топливо в бак, и, напротив, отводят излишки топлива. В связи с этим топливопроводы бывают подающими и сливными.
  • Устройства смесеобразования (инжектор, карбюратор или моновпрыск)
    . В этих устройствах топливо соединяется с воздухом, в результате образуется эмульсия (в таком виде топливо и поступает в цилиндры двигателя).
  • Датчики уровня топлива.
    Служат для определения уровня топлива в баке. Работают в «паре» с указателем уровня топливной смеси на приборной панели. Датчики бывают контактными и бесконтактыми. При работе с традиционным топливом (бензин, дизель) достаточно контактных датчиков. Бесконтактные датчики рекомендованы для агрессивных сред (если в качестве топлива используется биодизель, метанол, этанол).
  • Инжекторные устройства.
    Электроника для координации и контроля работы форсунок, датчиков, клапанов осечки.
  • Фильтры.
    Добавочные фильтры для грубой и тонкой очистки. В большинстве случаев (за исключением двигателей с прямым впрыском топлива) фильтры встроены в редукционный клапан (отвечает за регулировку рабочего давления в системе).
  • Подогреватели топлива.
    Актуальны для дизелей. Необходимость установки подогревателей в этом случае обусловлена свойства самого дизельного топлива. При понижении температуры у него увеличивается уровень вязкости, что неблагоприятно сказывается на функционировании устройства.

Виды топливных систем

ТС бывают бензиновыми и дизельными. При этом каждая из них имеет множество вариаций. Всё зависит от того, как происходит впрыск топлива.

Бензиновые системы впрыска топлива:

  • Карбюраторные. Топливо втягивается в поток воздуха, который проходит через карбюратор, за счет разрежения, возникающего в сужении воздушного канала. Механический или электрический топливный насос забирает топливо из бака, и подает его в карбюратор.
  • Наддроссельного впрыска. Топливный узел привинчивается к впускному коллектору. Топливо посредством электронного модуля подаётся через топливную форсунку в поток воздуха, направляемый во все цилиндры двигателя.
  • Распределительного (многоточечного или коллекторного) впрыска. Одни из наиболее передовых. Основана на впрыске топлива в каждый цилиндр отдельной форсункой. Может управляться как механически, так и с помощью электроники.
  • Дискретного впрыска. Устройство топливной системы функционирует по импульсному циклу. В работе учитываются полученные датчиками показания массового расхода воздуха.
  • Непосредственного впрыска. Инжекторная подача. Впрыск производится сразу в камеру внутреннего сгорания, а не во впускной коллектор. Такое решения позволяет оптимизировать уровень топливной эффективности, но устройство топливной системы, ориентированной на непосредственный впрыск, очень требовательно к качеству топлива.


А вот дизельные ТС принято квалифицировать следующим образом:

  • Системы с ТНВД (рядными и распределительного типа);
  • Системы с насос-форсунками;

Аккумуляторные системы. Топливный насос высокого давления у таких систем подает топливо в общую топливо-распределительную рампу. Специфике устройств бензиновой и дизельной системы будет посвящены наши следующие статьи. В том числе, будут рассмотрены конкретные примеры решений корпорации Bosch.
Подробно разобраться в работе систем авто поможет модульное обучение посредством электронных интерактивных программ на платформе ELECTUDE. В том числе, в платформу встроен тренажёр. Поэтому работа систем рассматривается не на «пальцах», а на практике. Симуляционное обучение позволяет не просто разобраться в работе, а подготовиться к конкретным сервисным операциям.
