Тормозная система ваз 21213 нива схема

Любой опытный автолюбитель не раз сталкивался с проблемой спущенного колеса на дороге. Этот дефект влияет не только на комфорт поездки, но и на исправность транспортного средства. Дело в том, что автомобильный концерн сам диктует требуемое давление в баллоне, основываясь на инженерных расчётах. Эти данные участвуют в работе амортизаторов, поэтому данные показатели необходимо время от времени контролировать и в случае отклонения срочно исправлять. Все водители, особенно часто перемещающиеся на автомобиле по загородным трассам, должны иметь в багажнике оборудование, с помощью которого осуществляется подкачка колёс.

Признаки потери давления в колесе

Для того чтобы водитель мог вовремя исправить проблему спущенного колеса во время поездки, он должен понимать, что далеко не всегда потеря давления характеризуется ездой на ободе. Такие ситуации имеют место лишь при наезде на крупное острое препятствие, когда простой подкачкой уже проблему не решить. Таким образом, узнать о потере давления можно по следующим явным признакам:


Подкачка покрышки

  • Прежде всего, на дороге водитель ощущает, что автомобиль значительно начинает отклоняться от прямолинейной траектории движения, и данное изменение направления только возрастает от увеличения скорости. Данный признак связан в основном с проколом или потерей давления в переднем колесе.
  • Если же проблема наступила с задней шиной, водитель, как правило, не ощущает неудобств до тех пор, пока не слышит биение резины о дорожное полотно. Однако, когда водитель тщательно контролирует и следит за любым изменением в поведении своего «железного коня», то при движении в прямом направлении он ощутит перекос и лёгкий наклон именно в ту сторону, где выявлена проблема.
  • Следует заметить, что чем выше профиль резины, тем больше ощущается спущенное колесо в салоне. А на спортивных авто с высотой профиля покрышки менее 40 мм проблема может достичь такого масштаба, что водитель услышит уже скрежет литого диска об асфальт при полностью сдутой покрышке.

Важно!
Для того чтобы неожиданно не попасть в неприятную ситуацию на дороге, автолюбителю следует хотя бы 1 раз в неделю проверять давление в колёсах при помощи специального портативного компрессора либо на станции шиномонтажа. Кроме того, на многих заправках от известных нефтяных компаний часто имеется бесплатная услуга подкачки колёс и проверки давления в шинах, использованием которой не следует пренебрегать.


Центральная система подкачки колёс на ВАЗ 21214

Какое давление должно быть в шинах Нива

ВАЗ, занимающийся выпуском различных моделей внедорожника 4х4, к которым относятся модификации 2121, 21213, 21214 и 2131, определяет для всех одно значение. Так, завод-производитель рекомендует качать колеса передней оси внедорожника до показателя 1,9 Бар, а для задней – 1,8-1,7 Бар. При этом некоторые параметры зависят от размерности колеса.

РазмерПереднее колесо (Бар)Заднее колесо (Бар)
175/80/R162,11,9
6,95-161,81,7
175-4061,81,7

Летом

Однако выше даны стандартные параметры. Многое зависит от времени года и условий эксплуатации авто. Летом эти условия близки к заводским, так что показатель 1,9 можно считать приемлемым. Но если планируется долгая поездка по трассе, то можно довести значение до отметки 2-2,2 Бара. Такой подход улучшит накат автомобиля и позволит сэкономить 0,5-1 литр бензина на 100 км пробега. Впрочем, это касается только ровных трасс – если дорога под колесами далека от идеала, лучше оставить показатель стандартным.

Как правильно подкачать колёса на различных автомобилях

В зависимости от марки, класса, размера и веса автомобиля, техника подкачки колёс не меняется, но остаются нюансы, каждый из которых свойственен конкретному типу транспортного средства.

Так, подкачка шин для автомобиля выглядит следующим образом:

  • Как подкачать колесо на ВАЗ 21213 декомпрессором? Если речь идёт о знаменитой «Ниве 4х4» или ВАЗ 21213, то рекомендованное давление в покрышках составляет 0,21 МПа для передних колёс и 0,19 МПа для задних, что эквивалентно показаниям на манометре 2,1 кгс/см² и 1,9 кгс/см² соответственно. Для того чтобы подкачать колёса декомпрессором, водителю следует проделать следующие шаги:
  • Нужно убедиться, что автомобиль стоит на ровной твёрдой поверхности, и каждое из колёс испытывает одинаковую нагрузку. В противном случае при движении получится неравномерное распределение давления в шинах, что приведёт к вибрации.
  • Для начала необходимо открутить колпачки абсолютно на каждом ниппеле для того, чтобы образовался доступ к клапану.
  • Далее необходимо прижать сосок декомпрессора на ниппеле, параллельно наблюдая за показанием стрелки манометра и фиксируя значение для каждой покрышки.
  • Если какой-то из баллонов не соответствует требуемому давлению, нужно включить переключатель на ручке шланга или на самом корпусе устройства, в зависимости от типа его строения, после чего воздух начнёт автоматически нагнетаться в баллон.
  • По мере подкачки нужно тщательно следить за показаниями прибора, и если шина оказалась перекачанной, нужно срочно выключить прибор и простым поворотным движением винта на ручке компрессора стравить излишки воздуха.
  • По завершении процедуры нужно вернуть пластиковые колпачки на место, и водитель может продолжать движение.
  • В случае, когда длины шланга не хватает для того, чтобы дотянуться сразу до всех 4 колёс, мастера и автолюбители нередко используют специальный резиновый, пластиковый или металлический удлинитель подкачки внутреннего колеса. Он представляет собой трубку с вентильной конструкцией и собственным поворотным соском для удобства использования его на колёсах.

Вам это будет интересно О размере колес на Хонда СРВ

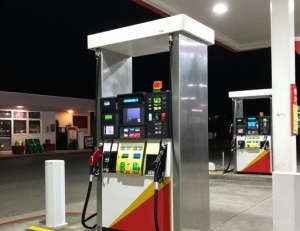

Пункт подкачки колёс на АЗС

  • Система подкачки колес КамАЗ 43118. Когда необходимо осуществить подкачку шины на грузовике, для примера, на КамАЗе 43118, алгоритм действий должен заключаться в следующих шагах водителя:
  • На КамАЗах давление воздуха должно отличаться в зависимости от типа местности, где эксплуатируется транспортное средство и составляет для болотистой дороги 0,8; для плотного снежного покрова – 1,1; для песчаного основания – 2,0 и для всех прочих типов твёрдого покрытия – 2,0…2,1 кгс/см².
  • Система подкачки колёс управляется самим водителем непосредственно из кабины путём поворота специального переключателя, который активизирует открытие специальных запорных вентилей, и по системе манжет и трубопроводов воздух под давлением нагнетается в баллоны грузовика.
  • При необходимости проведения шиномонтажа на каждом колесе техники установлены персональные краны для прекращения подачи или забора воздуха. Каждый из них водитель может самостоятельно перекрыть, тем самым отсоединив автоматику, что даёт полноценно заняться заменой колеса или его ремонтом.


Трубки подкачки покрышек на КамАЗе
Важно!

При подкачке не нужно усиливать давление выше отведённого максимума. И наоборот, не нагнетать недостаточное количество воздуха в колесо, так как всё это приведёт к преждевременному износу покрышек и подвески. Кроме того, нужно следить за тем, чтобы в каждой шине на одной оси были строго одинаковые показатели для того, чтобы в дальнейшем водитель не испытывал вибрации при движении, и автомобиль не уводило в сторону.

Особенности проведения работ на ВАЗ-2121 «Нива»

Поменять диски во время ремонта проще простого.

Необходимые инструменты:

  1. Домкрат. Поднять автомобиль и иметь возможность демонтировать колеса.
  2. Перчатки. Защита рук от любых вредных веществ.
  3. Ключ. Для снятия колеса с автомобиля и ослабления тормозного суппорта.
  4. Отвертка. Для снятия тормозной накладки и доступа к тормозному диску.
  5. Очиститель тормозов. Для защиты нового тормозного диска и удаления грязи.

Как прокачать тормоза на ниве

При покупке новых дисков для установки в автомобиль можно заметить, что они покрыты слоем парафина. Перед началом монтажа нужно обезжирить диски с помощью очистителя.

Замена обязательна при достижении минимальной толщины износа или при обнаружении любых аномалий (царапин, искривлений, трещин, разрывов). Каждый механизм имеет заранее определенный минимальный предел толщины, ниже которого он подлежит замене. Этот минимальный предел износа указан на листе описания. Если боковая сторона тормозного механизма равна или меньше указанного минимального предела, то необходимо произвести замену.

При установке фланца на контур диска трудно точно измерить остаточную толщину. Для эффективного измерения толщины тормозного механизма требуется измерить его толщину на трех различных высотах: первая около внешнего фланца, вторая в центре и третья около внутреннего края. Для замены механизмов понадобится сначала снять их, то есть поднять автомобиль с помощью домкрата.

Замена происходит следующим образом:

  1. Снимается колесо.
  2. Выворачивается болт у нижнего тормозного щитка.
  3. С помощью отвертки отгибается стопоры винта.
  4. Снимаются болты у направляющей колодки.
  5. Снимается щиток и суппорт.
  6. Суппорт подвешивается на проволоке или веревке.
  7. Снимается защитный колпак ступицы.
  8. Ступица удерживается, гайка отворачивается и снимается.
  9. Диск снимается.
  10. Устанавливается новый диск и снятые детали.

А еще интересно: Дисковые тормоза на ниву задние

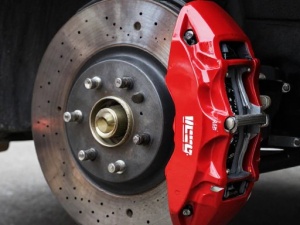

Всем привет, сегодня расскажу как проводится замена передних тормозных дисков Нивы Шевроле на заводские или вентилируемые от стороннего производителя. Для любой машины тормозная система – это важный элемент, так как благодаря ей удается избежать аварийных ситуаций на дороге. Если в машине данная система неисправна, на дорогу ее выпускать запрещено.

Эта статья как раз и будет посвящена такой важной детали тормозной системы, как тормозные диски передней подвески. Нива Шевроле иногда нуждается в снятии поврежденной детали и ее замене и поэтому надо знать, как это делается. Итак, приступим.

Если неисправности всё-таки возникли, то Вам необходимо будет снять поврежденную деталь. Для этого Вам будет нужно воспользоваться следующими инструментами:

  • Набором автомобильных гаечных ключей (на 10, на 14, на 17 и на 27);
  • Отверткой;
  • Молотком;
  • Пассатижами;
  • И домкратом.

Итак, приступаем — ниже приведена последовательность действий инструкции как проводится замена передних тормозных дисков Нивы:

  1. Машину необходимо установить на ровной поверхности и зафиксировать ручным тормозом, подкладками под колеса и поднять при помощи домкрата ее переднюю часть.
  2. Открутить гайки и снять враскачку переднее колесо. Часто приходится приударить ногой, чтобы расшатать колесо, плотно севшее на загрязненной ступице.
  3. Далее необходимо извлечь суппорт. Если просто отпустить суппорт колеса, то они повиснет на тормозных шлангах, что очень нежелательно, ведь они могут порваться. Чтобы не попасть на замену тормозных шлангов, подвесьте суппорт к амортизатору или пружине подвески с помощью проволоки.
  4. Затем снять тормозные колодки. Перед снятием пометьте их, чтобы не перепутать при сборке.
  5. Потом снять диск, открутив болтик кожуха, который крепится к диску.
  6. Далее берем отвертку и осуществляем отгиб усика стопорной пластины с верхнего и нижнего крепежных болтов направляющей колодки в местах, где она крепится к поворотному кулаку.
  7. После чего откручиваем верхний и нижний крепежные болты колодочных направляющих.
  8. Снимаем направляющую колодку и кожух.

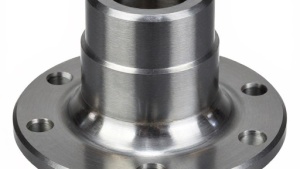

  9. Отвинчиваем ступичную гайку и снимаем тормозной элемент вместе со ступицей.
  10. Затем производим разъединение ступицы с деталью. Перед этим нужно накрутить обратно ступичные гайки, чтобы не повредить резьбу молотком и выбить шпильки одну за другой.
  11. После чего производим ремонт или замену диска.
  12. Потом в последовательности, обратной снятию водружаем все элементы, в том числе новый или отремонтированный тормозной диск на свои места. Чтобы установить шпильки обратно, можно использовать гайки колес, накрутив их на концы шпилек. Нужно равномерно затягивать эти гайки, чтобы ровно запрессовать шпильки обратно в диск и ступицу.

Передний тормозной механизм

Переходим к передним механизмам. На ВАЗ-2104 или любой другой «классике» сложность операции с передним контуром заключается в том, что тормозной суппорт у них блочный, то есть, каждый из двух тормозных поршней в действие приводится по отдельности.

Поэтому, чтобы получить доступ к штуцеру внешнего поршня, чтобы прокачать тормоза на ВАЗ-2105, придется снимать колесо. Здесь тоже действует принцип удаленности механизма от главного цилиндра, поэтому первым прокачивается левое колесо. Делается все так:

  • Выдомкрачиваем колесо и снимаем его;
  • Штуцер внутреннего поршня трогать не нужно (да и не всегда он имеется, вместо него может быть просто заглушенное отверстие). Далее прокачка проводиться по уже знакомой схеме: накачивание – слив – накачивание (4-5 раз);
  • Последним прокачивается правое переднее колесо. Алгоритм действий – идентичен;

Как пользоваться системой подкачки колёс на АЗС

Как было сказано выше, многие благоустроенные автозаправки среди своих многочисленных сервисов имеют услуги по подкачке колёс при помощи специально установленных компрессоров со шлангами. Как правило, данные устройства стоят недалеко от выезда с АЗС, в тех местах, где автолюбитель может припарковаться, не мешая при этом движению. Для того чтобы правильно накачать колёса, водителю необходимо проделать следующие шаги:

  • Как подкачать колесо на заправке? Сначала нужно подъехать как можно ближе к станции подкачки таким образом, чтобы шланг со специальным пистолетом мог легко дотянуться до любого колеса автомобиля.
  • Для проверки давления колёс нужно снять пластиковые наконечники на ниппелях, после чего поднести пистолет к клапану и слегка надавить на него, замеряя показатели манометра.

Вам это будет интересно О колесах на ГАЗ 66 — их размер


Схема датчиков подкачки колёс

  • В каждом автомобиле допустимое давление в шинах указано на пороге при открывании водительской двери. Именно для этих целей водителю необходимо перед проверкой своих колёс взглянуть на эти показатели, запомнив каждое из них. Следует быть внимательным, так как давление на передней и задней оси может быть как идентичным, так и отличаться из-за неравномерного разделения масс в автомобиле.
  • Если давление в шинах превышает допустимые показатели, водителю следует стравить часть воздуха до тех пор, пока стрелка на манометре не опустится до приемлемых показателей.
  • Когда необходимо накачать колесо, водителю следует помнить, что на пистолете есть специальный замок, который нужно защёлкивать в каждом случае нагнетания воздуха, или слишком мощный его поток не позволит дать нормальное давление в колесе.
  • В случае, когда давления не хватает, на пистолете есть специальная кнопка, нажав которую водитель услышит работу компрессора, и воздух под давлением начнёт нагнетаться в покрышку, о чём, опять же, покажет показатель на приборе.

Важно!

Если автолюбитель отвлечётся и перекачает колесо, то оно может потерять пластические деформации, в результате чего лопнет или просто не сможет вернуться в прежнее положение. Структура резиновой покрышки нарушится, и при снятии деформаций шина не сможет обрести первоначальную форму.

Проведение работ с задними механизмами на ВАЗ классических моделей

Инструменты: ключи, молоток, отвертка и т.д. аналогично замене передних дисков.

  1. Автомобиль устанавливается на домкрат и снимается заднее колесо.
  2. Отворачиваются болты крепления тормозного барабана.
  3. Барабан снимается.
  4. С помощью отвертки вынимается стяжная пружина и распорная планка.
  5. Поворачивается хвостовик стойки передние колодки.
  6. Передняя колодка отводится, снимается нижняя стяжная пружина.
  7. Снимается опорная стойка задней колодки.

Сборка и установка колодок выполняется в обратной последовательности.

Подробно весь процесс смотрите на видео в конце статьи.

Вначале рассмотрим, как правильно прокачать тормоза на «Классике». Чтобы правильно выполнить операцию, необходимо учитывать, что на ВАЗ-2106 или любой другой модели, тормоза – двухконтурные. То есть, вся система разделена на две независимые части. Сделано это для того, чтобы в случае разгерметизации одного из контуров, второй оставался работоспособным, и автомобиль мог останавливаться.

Порядок прокачки тормозов

У всех классических моделей, в том числе и тормоза ВАЗ-2107, контуры разделяют приводы передних и задних колес. Это обязательно учитывается, когда необходимо прокачать тормоза 2101 или другой модели.

Кстати, если завоздушен только один контур, то второй подвергать прокачке не обязательно, хотя лишней не будет обработка всех механизмов, как передних, так и задних.

Итак, все подготовлено, и можно приступать.

Последовательность действий такова:

  • Автомобиль лучше загнать на яму, чтобы добраться до штуцеров было легче. При этом он обездвиживается при помощи ручника или противооткатных опор;
  • С бачка тормозной жидкости снимаем крышку, проверяем уровень, при надобности доводим до максимальной отметки;
  • Вначале прокачиваем задние тормоза ВАЗ, поскольку вся операция делается от тормозного механизма, который максимально удален от главного цилиндра, то есть от правого заднего колеса;
  • Садим помощника на водительское место. Сами забираемся под автомобиль, накидываем ключ на штуцер, а затем надеваем на него подготовленную трубку, второй конец которой следует опустить в емкость с залитым в нее небольшим количеством жидкости. Желательно сразу сорвать штуцер с места и сразу же его завернуть обратно, еще до проведения прокачки. Делается это для того, чтобы в процессе не возникло заминки из-за неоткручивающегося штуцера;
  • Просим помощника 5-6 раз нажать на тормозную педаль. При этом с каждым нажатием провал ее будет все меньше – привод закачивается жидкостью, при этом воздух перемещается к механизмам. После закачки системы, помощнику следует зажать педаль – нажать на нее и удерживать;
  • Откручиваем штуцер на пол-оборота, из него начнет вытекать рабочая жидкость. Если используется прозрачная трубка, то в нее будет хорошо видны пузырьки воздуха, при этом удерживаемая педаль начнет опускаться вниз, пока не упрется в пол. В таком положении помощник должен удерживать ее, в это время штуцер нужно завернуть обратно;
  • Такую последовательность действий следует провести для одного механизма 4-5 раз, чтобы полностью удалить воздух;
  • Следующим на «классике» прокачивается левое заднее колесо (поскольку они объединены в один контур). Но перед этим необходимо проверить уровень бачке, и довести его до максимальной отметки. Последовательность действий та же: накачиваем тормоза и удерживаем педаль – попускаем штуцер для слива жидкости с воздухом (педаль опускается вниз) – затягиваем штуцер – накачиваем снова. И так 4-5 раз;

Отметим, что такая последовательность действий идентична вообще для всех автомобилей. Разница заключается лишь в некоторых особенностях конструкции самой системы.

Многие автолюбители прибегали к подобному способу модернизации своего авто. При этом, как правило, тормозные диски брались с «Соболя», а суппорты – снимались с «Оки». Стоит отметить, что готовый результат получался часто на порядок хуже, чем был ожидаемый эффект. Гидравлика отсутствовала, часто возникали проблемы с ручным тормозом, случались и другие неприятные ситуации, так что езда на таком тюнингованном автомобиле ничего хорошего не приносила. Да и пройти техосмотр после подобной модернизации не получится.

А еще интересно: Как отрегулировать колдун Нива Шевроле

Как работает автоматическая система подкачки колёс

Если автомобиль обладает повышенной проходимостью и используется для выполнения стратегических задач, его колёса должны всегда поддерживать оптимальное давление. На таких транспортных средствах устанавливается автоматическая система подкачки колёс, работающая по следующему принципу:

  • Всего существует 2 основных компании, ставящие подобное оборудование на авто – Dana (США) и Syegon (Франция).
  • Автоподкачка колес, устройство. Принцип действия основан на наличии клапана, расположенного на каждом колесе, и это устройство автоматически служит запорным вентилем для отключения конкретного баллона от системы для его обслуживания или замены.
  • Также имеется контрольный блок (ECU), который отдаёт команды на клапаны, поддерживая давление в заранее выставленных рамках.
  • На переднем мониторе водителя имеется интерфейс, при помощи которого он следит за давлением в колёсах, и система автоматически предупреждает его о неисправности.
  • Если давление в шине выходит за установленные рамки, владелец транспортного средства нажатием соответствующей кнопки посылает сигнал на блок управления, который активизирует процессор и нагнетает воздух через клапаны в баллон.

Важно!

Для установки такого оборудования вовсе не требуется дополнительный компрессор, так как система полностью интегрируется с нагнетателем воздуха для тормозов автомобиля.

Центральная система подкачки колёс

Для профессионалов, деятельность которых неразрывно связана со специальными транспортными средствами, например, военной техники, автомобилей, предназначенных для спасения человеческих жизней, а также в иных случаях, когда требуется срочная подкачка колёс, автоматика на клапанах усовершенствована до такой степени, что баланс давления поддерживается всегда, вне зависимости от времени и места эксплуатации транспортного средства. Так, данная система устроена следующим образом:

  • Внутри покрышки стоит электронный датчик, который контролирует любое изменение давления внутри колеса, и при необходимости даёт об этом знать центральному контроллеру. Происходит это как при проколе колеса, так и при спускании воздуха через ниппель, что меняет состояние газа внутри покрышки и вызывает неравномерность подкачки шин.

Подкачивать колёса каждому автолюбителю следует регулярно и ради собственной безопасности во время заправки, регулярного ТО или же на автомойке, где имеется подобная услуга. Кроме того, в багажнике каждого водителя, эксплуатирующего своё транспортное средство вдали от населённых пунктов, должен храниться портативный компрессор или ручной насос для того, чтобы он мог быстро устранить данную проблему.

Если же авто эксплуатируется в экстремальных местах, то его следует оснастить централизованной системой подкачки воздуха, чтобы внезапно спущенное колесо не стало причиной большой проблемы.
