Коленвал на ВАЗ 2106

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

• при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
• на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
• заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

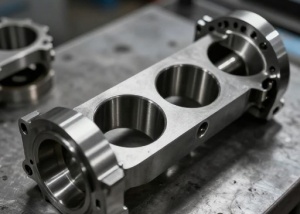

Снимаем деталь с ВАЗ 2106 для осмотра

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

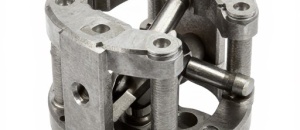

Коренные подшипники на ВАЗ 2106

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Подготовка к замене вкладышей и непосредственная установка коленвала

После того как с ВАЗ 2106 будут сняты капот и аккумулятор, аккуратно нужно слить масло и охлаждающую жидкость. Затем извлечь такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отмечайте, в каком порядке они снимаются. Далее нужно убрать с двигателя все прилегающие шланги и провода вместе с головкой блока цилиндров.

Читать далее: Новый Хонда Аккорд 2020 фото цены комплектации для России видео тест драйв

Кроме этого, отсоедините такие части, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, отвечающие за крепление опорной подушки двигателя и болты, прикрепляющие картер сцепления к двигателю. Порядок, в котором производится отсоединение, должен неукоснительно соблюдаться. В процессе работы тросы подъемного устройства необходимо закрепить на блоке и осторожно его приподнять.

Затем, поставив домкрат под коробку передач, начинайте осторожно раскачивать блок для того, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, крышку провода распредвала, детали масляного насоса, валик привода вспомогательных агрегатов, маховик и держатель задней манжеты коленвала.

Ключом на 10 нужно отвернуть все болты, которые крепят поддон картера к блоку цилиндров, и снять его вместе с прокладкой уплотнителя. Отсоединить масляный насос. Используя головку на 14, отвинтить гайки, которыми крепится крышка шатуна, после чего ее снять. Затем взять молоток, ручкой упереться в шатун, вытолкнуть поршни из цилиндров.

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

• набор ключей;
• набор отверток;
• микрометр;
• расходные материалы (вкладыши, сальники, полукольца);
• динамометрический ключ.

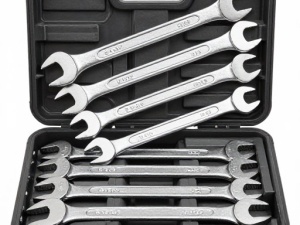

Набор инструментов для ремонта

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала. Для коренных допустимый размер — 0,15 мм, для шатунных — 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют. Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм. Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Этапы

Установка коленчатого вала на ВАЗ 2106 производится в следующей последовательности:

1. Сначала запрессовывается опорный подшипник первичного вала.
2. Далее надо установить новые вкладыши. Коренные вкладыши устанавливаются необходимого ремонтного размера. Шатунные одинакового размера, поэтому взаимозаменяемы. При установке нужно следить за тем, чтобы не перепутать вкладыши Шатунные вкладыши меньше коренных по диаметру и не имеют кольцевых канавок.

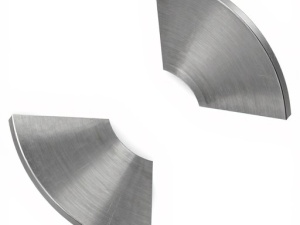

3. Затем нужно вмонтировать упорные полукольца в постель 5-го коренного подшипника. При этом канавки должны быть направлены к коленчатому валу. Полукольца подбираются согласно допускам.

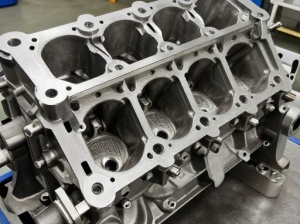

Замена изношенных деталей

• Коренные и шатунные шейки нужно смазать моторным маслом.
• Теперь коленвал следует уложить в блок.
• По меткам устанавливаются крышки подшипников. Поверхность подшипников и шеек следует хорошо вытереть чистой ветошью. При установке крышек нужно следить, чтобы стрелки, нанесенные на них, были направлены вперед по силовому агрегату. Болты крепления нужно подмазать моторным маслом и затянуть с моментом 68-84 Нм.



• Далее монтируются шатунные вкладыши и крепятся шатуны. Момент затягивания не должен превышать 54 Нм.
• Проверяем вращение коленчатого вала, он должен вращаться свободно, легко без люфтов и заеданий.
• Затем нужно установить задний сальник коленчатого вала.
• Далее на блок устанавливается поддон картера двигателя.
• При шлифовке в любом случае необходима замена переднего сальника. Его нужно устанавливать на блок вместе с крышкой.
• Затянув переднюю крышку, можно устанавливать шкив коленвала.
• Затем на силовой агрегат устанавливается промежуточный вал, детали ГРМ и ГБЦ.
• Затем нужно отрегулировать натяжение цепи.
• Далее устанавливаются метки на распредвале и коленвале.
• Затем монтируются оставшиеся детали и узлы двигателя.
• После установки ремня генератора необходимо отрегулировать его натяжение.
• На последнем этапе устанавливается и регулируется зажигание.

Установка

1. Промываем коленчатый вал в керосине и продуваем сжатым воздухом его внутренние полости. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На наружной цилиндрической поверхности вкладышей выбиты цифры, указывающие ремонтный размер: 025 — первый ремонтный, под шейку коленчатого вала, уменьшенную по диаметру на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах будут значения: 050, 075, 100. Отличить шатунные вкладыши от коренных просто. На верхних коренных вкладышах (кроме среднего) выполнены кольцевые канавки. Кроме того, вкладыши средней опоры шире остальных. Шатунные вкладыши все одинаковые и взаимозаменяемые, их диаметр меньше диаметра коренных. Для увеличения площади контакта на шатунных вкладышах нет кольцевых канавок.

2. Устанавливаем в проточки постели пятого коренного подшипника упорные полукольца канавками к коленчатому валу. Полукольца изготавливаются нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает максимально допустимый (0,35 мм), заменяем упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смазываем шатунные и коренные шейки коленчатого вала моторным маслом и устанавливаем вал в блок.

5. В соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления моментом 68,4-84,3 Н·м. Проверяем свободное вращение вала.

6. Устанавливаем на коленчатый вал шатуны с вкладышами и крышками. Затягиваем гайки креплений моментом 43,4-53,5 Н·м.

8. Устанавливаем на блок цилиндров держатель с сальником (см. «Задний сальник коленчатого вала — замена»).

9. Установка остальных снятых деталей выполняется в обратной последовательности.

12. На карбюраторном двигателе проверяем и при необходимости корректируем угол опережения зажигания (см. «Момент зажигания — проверка и регулировка»).

Видео «Сборка двигателя классического автомобиля ВАЗ»

В этом видео демонтируется процедура сборки двигателя на вазовской классике, в том числе и установка коленвала.

Двигатель внутреннего сгорания невозможно представить без коленчатого вала, поскольку именно эта деталь позволяет сдвинуть транспортное средство с места. Поршни характеризуются только поступательным движением, а для трансмиссии необходим крутящий момент, который удаётся получить благодаря коленвалу. Со временем механизм изнашивается и требует проведения ремонтных работ. Поэтому важно знать, что и в какой последовательности нужно делать, какие инструменты использовать.

Ремонт коленвала

Снятый с автомобиля коленвал тщательно очищают и осматривают. Не допускается наличие трещин на коренных и шатунных шейках, а также щеках. Если они обнаружились, коленвал можно сдать на наварку, но лучше будет его заменить. Обычно восстановленные коленвалы больше 50 тысяч км не проходят. Также проверяют наличие глубоких канавок, задиров, рисок и забоин в месте соприкосновения сальника коленвала ВАЗ 2106.

Для определения биения, а также смещения осей шатунных шеек, кривошип устанавливают на призмах. Замеряют величины радиального биения, осевого смещения и неперпендикулярность торца фланца к оси коленвала. При превышении допустимых параметров принимают решение о замене детали или правке на гидропрессе. Сразу отметим, что коленвалы ВАЗ 2106 изготавливаются из чугуна, поэтому попытка исправить его геометрию прессом часто заканчиваются поломкой детали.

Далее производят замеры параметров шеек (шатунных и коренных). При их выработке до размера, на 0,005 мм меньше минимально допустимого (для этого ремонтного размера) и (или) превышения их овальности более чем на 0,05 мм, принимают решение, нужна ли шлифовка и замена вкладышей коленвала. Шейки необходимо шлифовать до самого близкого размера (в соответствии с таблицей ремонтных размеров). Межосевое расстояние между шейками коренными и шатунными должно обеспечить ход поршня от 79,9 мм до 80,05 мм.

Необходимые допуски на размеры коленвала ВАЗ 2106 после шлифовки:

• при установке 1 и 5 шеек на призмы не допускается биение 2, 3 и 4 шеек более чем 0,03 мм;
• биение посадочного места под подшипник коленвала и звездочку — до 0,04 мм;
• конусность, а также овальность шатунных шеек — до 0,007 мм.

Перед сборкой из коленчатого вала удаляют заглушки, прочищают и промывают масляные каналы. После этого продувают сжатым воздухом и устанавливают новые заглушки.

Для чего нужен коленвал в двигателе ВАЗ 2106

Коленчатый вал (коленвал) — важная деталь кривошипно-шатунного механизма любого двигателя. Работа узла направлена на преобразование энергии сгорающих газов в механическую энергию.

Описание коленвала ВАЗ 2106

Коленвал имеет довольно сложную конструкцию, с расположенными на одной оси шатунными шейками, которые соединяются посредством специальных щёк. Количество шатунных шеек на двигателе ВАЗ 2106 равно четырём, что соответствует числу цилиндров. Шатуны обеспечивают соединение шеек на валу с поршнями, в результате чего совершаются возвратно-поступательные движения.

Рассмотрим основные элементы коленчатого вала:

1. Коренные шейки — являются опорной частью вала и устанавливаются на коренных вкладышах (расположены в картере мотора).
2. Шатунные шейки. Эта часть предназначена для соединения коленвала с шатунами. Шатунные шейки, в отличие от коренных, имеют постоянное смещение в стороны.
3. Щёки — деталь, обеспечивающая соединение двух типов шеек вала.
4. Противовесы — элемент, уравновешивающий вес шатунов и поршней.
5. Передняя часть вала — часть, на которую насаживается шкив и шестерня механизма газораспределения.
6. Задняя часть. К ней крепится маховик.

Спереди и сзади коленвала установлены уплотнители — сальники, которые предотвращают выход масла наружу. Весь механизм коленчатого вала вращается благодаря специальным подшипникам скольжения (вкладышам). Эта деталь представляет собой тонкую стальную пластину, которая покрыта материалом с низким коэффициентов трения. Чтобы вал не смещался по оси, используется упорный подшипник. В качестве материала при изготовлении коленчатого вала используется углеродистая или легированная сталь, а также модифицированный чугун, а сам процесс производства осуществляется методом литья или штамповки.

Коленвал силового агрегата имеет сложное устройство, но при этом принцип его работы довольно прост. В цилиндрах двигателя происходит воспламенение и сгорание топливно-воздушной смеси, в результате чего выделяются газы. В ходе расширения газы оказывают воздействие на поршни, что приводит к совершению поступательных движений. Механическая энергия от поршневых элементов передаётся шатунам, которые соединяются с ними через втулку и поршневой палец.

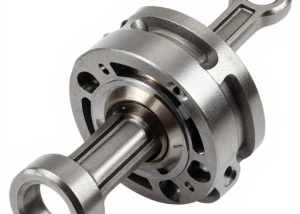

Такой элемент, как шатун, соединяется с шейкой коленвала с помощью вкладыша. Как результат, поступательное движение поршня преобразуется во вращение коленчатого вала. Когда вал совершает пол-оборота (проворачивается на 180˚), шатунная шейка движется обратно, тем самым обеспечивая возврат поршня. В дальнейшем происходит повторение циклов.

Не менее важным в работе коленвала является процесс смазывания трущихся поверхностей, к которым относятся шатунные и коренные шейки. Важно знать и помнить, что подача смазки к валу происходит под давлением, которое создаётся масляным насосом. На каждую коренную шейку масло подводится отдельно от общей системы смазки. На шейки шатунов смазывающее вещество подаётся через специальные каналы, которые расположены в коренных шейках.

Размеры шеек

Коренные и шатунные шейки по мере эксплуатации двигателя изнашиваются, что приводит к нарушению правильной работы силового агрегата. Кроме этого, износ может быть связан с разного рода неполадками двигателя. К таковым относятся:

Перечисленные нюансы приводят к повреждению поверхности шеек вала, что говорит о необходимости ремонта либо замены узла. Чтобы оценить износ шеек, необходимо знать их размеры, которые приведены в таблице.

Таблица: диаметры шеек коленвала

Что делать при износе шеек

Каковы действия при износе шеек коленвала на ВАЗ 2106? Сперва производится деффектовка, делают замеры при помощи микрометра, после чего выполняют шлифовку шеек коленвала на специальном оборудовании до ремонтного размера. В гаражных условиях эту процедуру сделать невозможно. Шлифовка шеек производится до самого близкого размера (исходя из приведённых таблиц). После обработки устанавливаются утолщённые вкладыши (ремонтные) в соответствии с новым размером шеек.

Если производится капитальный ремонт двигателя, совсем не лишним будет осмотреть масляный насос, продуть масляные каналы блока цилиндров, а также самого коленвала. Внимание стоит обратить на систему охлаждения. Если на элементах двигателя или его системах присутствуют следы износа либо повреждений, детали и механизмы нуждаются в ремонте или замене.

3.22. Замена вкладышей коленчатого вала

Снимаем капот (см. Замена капота) и аккумуляторную батарею. Сливаем масло (см. Замена масла). Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем радиатор вместе с термостатом (см. Замена радиатора и Замена термостата). Снимаем карбюратор (см. Замена карбюратора). Снимаем топливный насос (см. Замена топливного насоса). Снимаем распределитель зажигания (см. Замена распределителя зажигания). Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см. Замена прокладки головки блока цилиндров). Снимаем генератор (см. Снятие генератора). Снимаем стартер (см. Замена стартера). Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости). Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя). Отворачиваем болты крепления к двигателю картера сцепления.

Закрепляем тросы подъемного устройства на блоке и приподнимаем его. Установив домкрат под коробку передач и слегка покачивая блок, разъединяем блок и картер сцепления.

Устанавливаем блок цилиндров на стенд. Снимаем сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления). Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена цепи привода распределительного вала). Снимаем валик привода вспомогательных агрегатов (см. Замена валика привода вспомогательных агрегатов). Снимаем маховик и держатель задней манжеты коленчатого вала (см. Замена задней манжеты коленчатого вала).

Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров.

. и снимаем его вместе с уплотнительной прокладкой.

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна.

. и снимаем крышку шатуна.

Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра.

Аналогично вынимаем остальные три поршня.

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала.

Таким же образом снимаем остальные четыре крышки коренных подшипников. На них нанесены метки, соответствующие их порядковому номеру (счет от носка коленчатого вала). На последней (пятой) крышке выбиты две метки, разнесенные по краям.

Метки на крышках коренных подшипников.

Снимаем коленчатый вал.

Из проточек постели пятого коренного подшипника вынимаем два полукольца упорного подшипника коленчатого вала.

Сталеалюминиевые вкладыши, установленные в постелях 1-го, 2-го, 4-го и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (подобен вкладышам, установленным в крышках коренных подшипников).

Разбираем коленчатый вал (см. Разборка коленчатого вала). Вынимаем старые вкладыши коренных подшипников. Промываем в дизельном топливе или керосине блок цилиндров и коленчатый вал. Продуваем сжатым воздухом их внутренние полости и масляные каналы. Салфеткой протираем посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные). Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Устанавливаем в соответствии с метками крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующей шейкам коленчатого вала. Болты крепления крышек затягиваем динамометрическим ключом (см. Приложения).

Проверяем вращение коленчатого вала. Оно должно быть легким и плавным, без заеданий и люфтов. В нижние головки и крышки шатунов устанавливаем новые сталеалюминиевые вкладыши (см. Замена поршня).

Шкив коленвала

Генератор и водяной насос на ВАЗ 2106 приводятся в движение посредством ремня от шкива коленвала. При проведении ремонтных работ с двигателем, внимание стоит обратить также на состояние шкива: нет ли видимых повреждений (трещины, задиры, вмятины). При обнаружении дефектов, деталь следует заменить.

В процессе монтажа, шкив на коленчатый вал должен садиться ровно, без перекосов. Несмотря на то что шкив на валу сидит довольно плотно, для защиты от проворачивания используется шпонка, которая также может быть повреждена. Деталь с дефектами подлежит замене.

Метки коленвала

Чтобы двигатель работал безукоризненно, после установки коленвала необходима правильная настройка зажигания. На шкиве коленчатого вала есть специальный отлив, а на блоке цилиндров три метки (две короткие и одна длинная), соответствующие углу опережения зажигания. Первые две обозначают угол в 5˚ и 10˚, а длинная — 0˚ (ВМТ).

Метку на шкиве коленвала располагают напротив длиной риски на блоке цилиндров. На звёздочке распредвала также есть метка, которую необходимо совместить с отливом на корпусе подшипников. Для вращения коленчатого вала используют специальный ключ соответствующей размерности. По обозначенным меткам поршень первого цилиндра находится в верхней мёртвой точке, при этом бегунок на распределителе зажигания нужно установить напротив контакта первого цилиндра.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка проявляется в тот момент, когда происходит нарушение герметичности узла, из-за чего сквозь поврежденный сальник начнет протекать смазочный материал вперемешку с маслом. В итоге, попадая на вращающиеся детали, смесь разбрызгивается по всему моторному отсеку.

В частности, сигналом о том, что необходима срочная замена вкладышей переднего сальника, является непосредственное попадание масла на шкив и дальнейшее разбрызгивание его в передней части двигателя. Если же масло протекает в заднем сальнике, разбрызгивание происходит на маховик в картере сцепления. Причины для замены:

• естественный износ;
• перекошенная установка, из-за чего на корпусе возможны возникновения трещин;
• механические повреждения;
• нарушения целостности поверхности в результате сильного перегрева двигателя;
• брак.

Замену сальников коленвала можно производить своими силами, это позволит не только существенно сэкономить время и деньги, затраченные на ремонт в мастерской, но и получить неоценимый опыт. Замена сальника коленвала — стандартная процедура, позволяющая добиться оптимальной работы двигателя.

Сальники представляют собой разновидность манжет, работающих уплотнителями на движущихся деталях. Наиболее правильным будет называть сальник коленвала армированной манжетой. Его роль в функционировании двигателя весьма существенна, в связи с чем любые сбои в стабильной работе сальника коленчатого вала приведут к нежелательным последствиям. Даже если степень его смещения со стандартного места будет незначительной, в автомобиле начнет протекать масло.

По статистике установка нового сальника должна производиться не менее одного раза на протяжении 3 лет. Однако замена вкладышей сальника может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий, при которых используется автомобиль.
