Плюсы и минусы зависимой автомобильной подвески
Конструкционные особенности подвески сразу же нас наталкивают на главный плюс и минус этого варианта. Минус – это не самый высокий уровень комфорта при езде по неровным дорогам. Когда одно колесо наклоняется при езде по неровностям, второе также наклоняется. Помимо низкого уровня комфорта, теряется сцепление остальных колёс с дорожной поверхностью. Плюс – это плавное и устойчивое прохождение поворотов на ровных дорогах.
К другим минусам или недостаткам зависимой подвески можно отнести большие неподрессоренные массы и важность поднятия пола авто, что обеспечивает полноценную артикуляцию подвески.
Важные факторы, характеризующие зависимую подвеску:
- Современные машины не оснащаются зависимой подвеской на передней оси. Чаще всего передняя зависимая подвеска встречается на старых внедорожниках, автобусах или грузовых машинах. В 99% случаев, зависимая подвеска устанавливается на задней оси.
- Сами зависимые подвески различаются конструкцией и местом установки.
Технические нюансы
А сейчас перейдём к технической стороне вопроса и разберёмся с конструкцией и устройством зависимой системы, а также её разновидностями. К подобным типам подвесок причисляют такие:
- на продольных рессорах (рессорная);
- с направляющими рычагами (зависимая пружинная);
- подвеска Де Дион.
Первый вариант является одним из самых старых. Состоит такая конструкция из балки моста, соединяющей два колеса, а также двух продольных рессор, на которых она крепится.
Рессора в данном варианте выступает в качестве универсального упругого элемента – она принимает на себя нагрузки в вертикальной и поперечной плоскости, а также гасит колебания кузова. Конечно, высокого комфорта от работы подвески подобной системы не добиться, к тому же на больших скоростях начинают появляться проблемы с управляемостью.
Более совершенной и современной можно назвать конструкцию с направляющими рычагами. Вариантов исполнения в плане количества рычагов и их конфигурации есть масса – это и подвеска с тягой Панара, и с механизмом Уатта или Скотта-Рассела. По сравнению с рессорными, у этих систем гораздо лучше управляемость и поведение в поворотах. Главным упругим элементом тут является пружина, а помогает ей амортизатор.
Что же касается подвески Де Дион, то тут есть один нюанс. Дело в том, что данную систему нельзя назвать полностью зависимой из-за хитрого расположения элементов, которое обусловлено тем, что разрабатывалась она для задней оси заднеприводных авто. В ней дифференциал и балка, соединяющая колёса, разделены.
Рекомендуем: Датчик давления в шинах: описание, неисправности, виды, фото
Дифференциал жёстко соединён с корпусом автомобиля, а вращение от него на колёса передаётся через качающиеся ведущие валы. По мнению экспертов, подвеска Де Дион по многим параметрам превосходит лучшие образцы независимых конструкций, и единственным существенным её недостатком является цена, из-за чего встретить её можно не часто, да и то преимущественно на спорткарах.
Плюсы и минусы независимой автомобильной подвески
Главный плюс независимых подвесок – это то, что колесо, которое наезжает на неровную поверхность не сказывается на положении второго колеса. Благодаря этому обеспечивается комфорт во время движения и равномерное сцепление с дорожным покрытием не неровных участках.
Другой важный плюс – это уменьшаемые неподрессоренные массы. Они и так меньше, чем в зависимых подвесках, но и могут быть ещё меньше, благодаря использованию современных материалов. К минусам можно отнести постоянное изменение развала схождения и ширины колёсной колеи.
Интересно, что независимые подвески могут быть разных конструкций. Это могут быть продольные, косые, поперечные, многорычажные, пневматические, гидропневматические и активные подвески. Также независимые модели могут оснащаться специальными амортизаторами, заполняться жидкостями и т.д
Главное предназначение независимых подвесок – гарантировать комфорт в движении и стабильную управляемость автомобиля.
Неполная независимость: как устроена и чем хороша полузависимая подвеска
Насколько независима независимая подвеска?
Казалось бы, раз подвеска независимая, то перемещения одного колеса от другого никак не зависят. Такое чаще встречается в теории. На практике же полностью независимые подвески – большая редкость.
Почти всегда в конструкции подвески предусмотрена такая деталь как стабилизатор поперечной устойчивости. Благодаря ей вертикальные перемещения одного колеса через упругий торсион передаются на другое. Подобное «нарушение независимости» нужно для улучшения управляемости автомобиля, а точнее, для уменьшения кренов в поворотах. Решение не самое изящное, имеющее и ряд недостатков, но при этом недорогое, ведь активные подвески дороже на порядки. А так достаточно простая деталь не дает машине заваливаться в повороте.
Конечно, управляемость можно настроить и без этой детали, и даже плавность хода улучшится. Примеров тому немало: вот Renault Logan, например, после первого рестайлинга лишился стабилизатора спереди, а у классических Жигулей в задней подвеске его и не было никогда. Но большинство современных машин его имеет и в передней, и в задней подвесках.
На фото: Renault Logan ‘2004–09
Не редкость и «активные» стабилизаторы, которые умеют менять угловую жесткость торсиона или вообще отключаться. Такие есть, например, на машинах BMW или на внедорожниках Nissan. Это позволяет снизить негативные факторы от использования стабилизатора.
На фото: Nissan Patrol ‘2014–н.в.
Получается, подвески у абсолютного большинства машин не абсолютно независимые, перемещение одного колеса все же вызывает перемещение и другого. Пусть и в меньшей степени, чем при наличии связи в виде общей жесткой оси, как у зависимой подвески, когда перемещение одного колеса всегда однозначно связано с перемещением второго.
С неразрезными мостами, кстати, стабилизатор поперечной устойчивости также применяют: крены есть у машин с любыми подвесками.
Полузависимые: редкие и самые распространенные
Статьи / Седан Audi A6 C4 с пробегом: плюсы толстой стали и минусы сложной электрики Работая над обзором Audi 100 C4, я планировал уделить ее наследнице, A6 C4, от силы несколько абзацев. Но чем глубже я погружался в технические особенности, тем яснее становилось, что это со… 16512 1 0 01.03.2017
Если стабилизатор все равно нужен, то может быть, его можно сделать частью несущей конструкции подвески? Наверное, именно так рассуждали инженеры, когда придумали переднюю подвеску МакФерсон для Audi 100/A6 в кузове С4. Не удивляйтесь, но МакФерсон у нее – полузависимый, ведь вместо переднего нижнего рычага подвески тут используется мощный стабилизатор поперечной устойчивости. Оба колеса связывает единая упругая деталь, являющаяся частью несущей конструкции. Восьмидесятые годы были щедры на интересные технические решения, так что я не удивлюсь, если на каких-то еще машинах использовали подобную схему, ведь торсион стабилизатора очень удобно использовать в качестве рычага. По кинематике подвеска Audi может считаться полностью независимой за одним существенным «но»: вертикальное перемещение одного из колес обязательно вызывает перемещение второго колеса на существенную величину, связанную с достаточно высокой жесткостью торсиона.
Очень распространенная схема полузависимой подвески со скручиваемой балкой – в том числе и плод усилий инженеров концерна Volkswagen. Ведь появилась она именно на VW Golf в 1974 году. Гениальность идеи была в том, что тут направляющий аппарат обоих задних колес был единой деталью, которая крепилась к кузову всего в двух точках. А эластокинематика движения каждого из колес была почти подобна кинематике подвески на продольных рычагах. Балка в форме буквы Н крепится к кузову в двух крайних точках, а ступицы колес расположены на нижних концах буквы. Самая важная часть конструкции – поперечина, которая соединяет конструкцию воедино и обеспечивает необходимую жесткость. Если балку расположить вплотную к точкам крепления к кузову (когда балка превратится в букву П), то подвеска по кинематической схеме будет полностью подобна конструкции на продольных рычагах, а если перенести ближе к точкам крепления колес, то будет больше похожа на зависимые подвески. Центральная часть балки в этой конструкции обязательно имеет податливость и может изгибаться, обеспечивая колесам возможность независимого перемещения. Отнести такую подвеску к зависимым можно лишь конструктивно: колеса связаны единой деталью несущей конструкции. Но в работе такая подвеска все же подобна именно независимым.
На фото: Volkswagen Golf ‘1974–83
Конструкция настолько удобна для массового автомобилестроения, что ее применяют для машин до D класса включительно, а порой используют и в сочетании с ведущим задним мостом. Например, на кроссовере Opel Mokka сзади стоит именно скручиваемая H-образная балка, даже на вариантах с полным приводом.
Секрет подобного успеха прост. Во-первых, конструкция предельно надежна: мощные боковые рычаги связаны мощным торсионом, а к кузову она крепится большими и прочными сайлентблоками. Эти детали служат долго, а сломать их тяжело. И такая конструкция недорога как в изготовлении, так и в эксплуатации.
Кинематика движения колес изначально удачна и может варьироваться в широких пределах путем изменения жесткости креплений, жесткости торсиона, боковых рычагов и их взаимного расположения. К тому же подвеска очень компактна, позволяет разнести амортизаторы максимально широко, что обеспечивает отличные условия их работы. Можно расположить пружины и амортизаторы очень низко и плотно, что увеличивает внутренний объем задней части машины. Из всех типов независимых подвесок для неведущих колес лучшей кинематикой обладают разве что многорычажные конструкции на базе двухрычажных подвесок или стоек МакФерсона, но они значительно более дороги.
Недостатки у такой схемы тоже есть. Эластокинематика Н-образной балки такова, что угловая жесткость балки всегда связана с податливостью подвески в поперечном направлении и нагрузкой. В результате балка всегда избыточно жесткая для ее роли стабилизатора поперечной устойчивости. Неподрессоренные массы у такого типа подвески тоже достаточно высоки, а попытка уменьшить массу балки за счет уменьшения длины продольных рычагов ведет к ухудшению кинематики ее работы и увеличению жесткости связи. И развязать жесткость резинометаллических элементов в продольном и поперечном направлении тоже конструктивно сложно, они будут всегда связаны, ведь это всего два сайлентблока, работающих на кручение и разрыв.
Усложнение конструкции введением реактивной тяги, например, в виде механизма Уатта — ход не новый. Сравнительно недавно его применяли в серийном производстве на Opel Astra J/Chevrolet Cruze, а спортсмены при подготовке машин с Н-образной балкой часто использовали дополнительные реактивные рычаги для улучшения управляемости и контроля кинематики.

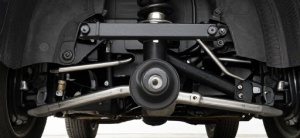

Механизм Уатта
Опорные элементы балки стараются ставить под углом к плоскости качения балки: так обеспечивается уменьшение передачи вибраций на кузов при снижении податливости блоков в поперечном направлении и улучшение кинематики. Дополнительные хитрости в виде выноса опорных площадок пружин на внешние кронштейны позволяют обеспечить необходимый угол доворота колес под нагрузкой. Но в любом случае этот тип подвески остается конструктивно простым и дешевым. И именно поэтому его применяют столь массово.
А на практике оно как?
Сравнение различных автомобилей с различными типами задней подвески не дает возможности выбрать однозначного лидера. Разумеется, многорычажную подвеску проще наделить и хорошей управляемостью, и высокой плавностью хода в сочетании с высокой нагрузочной способностью. Но вот беда: сравнивая даже авто одного класса, нельзя сделать вывод о том, какая применяется подвеска лишь на основании их ходовых характеристик. Настоящим подарком для любителей выяснить, что лучше, а что хуже, являются машины на платформе MQB: у многих из них в зависимости от мотора в задней подвеске может применяться как балка, так и многорычажная конструкция.
Мой личный опыт показывает, что только серьезное сравнение позволяет выявить нюансы, а в обычной эксплуатации можно заметить лишь несколько другую акустическую картину при проезде неровностей и более явное изменение управляемости с нагрузкой у машин с Н-образной скручиваемой балкой относительно машин с многорычажной подвеской. Слепое сравнение обычно не дает возможности выявить однозначного победителя. А все это говорит о том, что энтузиазм производителей по поводу этого типа подвески на бюджетных автомобилях вполне обоснован: по цене недорогой зависимой подвески вы получаете полноценную независимую с хорошей кинематикой.
Опрос
А у вашего автомобиля какая подвеска?
Ваш голос
Всего голосов:
Какая подвеска лучше зависимая или независимая
Лучше всего заранее учитывать где и как машина будет эксплуатироваться, так как от этого и зависит выбор типа подвески.
Зависимые подвески – более простые и дешёвые в обслуживании, однако они не могут обеспечить достаточного комфорта и высокой управляемости.
Независимые подвески – чуть более сложные в плане конструкции, но они гораздо более комфортные в эксплуатации.
Естественно, ремонт первого типа будет несколько более дешёвым, чем обслуживание независимых моделей
