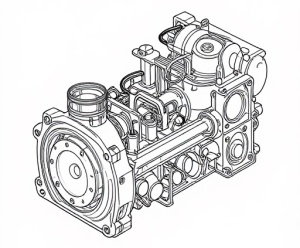

Перед разборкой очищаем двигатель от грязи.
Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна редуктора переднего моста… |
…и снимаем кронштейн.
Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна левой опоры силового агрегата… |
…и снимаем кронштейн в сборе с подушкой.
После снятия кронштейнов на их крепежные шпильки и резьбовые отверстия в блоке цилиндров монтируем плиту разборочного стенда и закрепляем двигатель на стенде. Снимаем сцепление (см. тут)
Снимаем маховик и крышку картера сцепления (см. тут).
Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна правой опоры силового агрегата… |
…и снимаем кронштейн с подушкой. |
Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна генератора…
…и снимаем кронштейн. |
Круглогубцами ослабляем хомут крепления к патрубку отводящей трубки радиатора отопителя шланга отвода охлаждающей жидкости от дроссельного узла (двигатель ВАЗ-21214) или от блока подогрева карбюратора (ВАЗ-21213). |

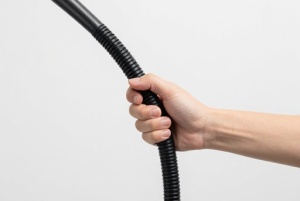

Снимаем шланг с патрубка отводящей трубки. |
Головкой «на 10» отворачиваем две гайки крепления фланца отводящей трубки радиатора отопителя к корпусу насоса охлаждающей жидкости. |
Отвернув гайку крепления кронштейна трубки к выпускному коллектору (см. тут),…
…снимаем отводящую трубку радиатора отопителя и ее уплотнительную прокладку. |
Головкой «на 13» отворачиваем три болта крепления насоса охлаждающей жидкости к блоку цилиндров…
…и снимаем насос охлаждающей жидкости в сборе и его прокладку. |
На впрысковом двигателе демонтируем головку блока цилиндров в сборе с ресивером, впускной трубой и выпускным коллектором (см. тут).
На карбюраторном двигателе головку блока цилиндров снимаем в сборе с карбюратором, впускной трубой и выпускным коллектором (см. тут).
Снимаем маслоотделитель системы вентиляции картера, поддон картера и масляный насос (см. соответствующие разделы).
Головкой «на 10» отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала к блоку цилиндров. |
Поддеваем отверткой за приливы держатель заднего сальника… |
…и снимаем держатель в сборе с сальником.
Из пазов держателя сальника извлекаем два специальных болта (с квадратными головками) крепления крышки картера сцепления. |
Снимаем прокладку держателя заднего сальника. |
Снимаем крышку привода распределительного вала, демонтируем цепь, звездочку коленчатого вала, валик привода масляного насоса, башмак натяжителя цепи (см. соответствующие разделы). Накидным ключом «на 10» отворачиваем болт крепления кронштейна сливной трубки маслоотделителя системы вентиляции картера двигателя.
А еще интересно: Двигатель 21214 Особенности характеристики и тюнинг
Снимаем кронштейн. |
Головкой «на 14» отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ). |
Постучав по боковым поверхностям крышки молотком с пластмассовым бойком,… |
…снимаем крышку шатуна. |
Вынимаем нижний вкладыш шатунного подшипника из крышки. |
Опираясь на торцы стержней шатунных болтов, сдвигаем нижнюю головку шатуна с шатунной шейки коленчатого вала. |
Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем поршень в цилиндр… |

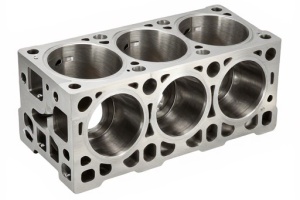

…и вынимаем поршень с шатуном из цилиндра. |
Вынимаем верхний вкладыш подшипника из головки шатуна.
Аналогичным образом извлекаем поршни с шатунами из других цилиндров.
Зажимаем шатун в тиски с накладками губок из мягкого металла.

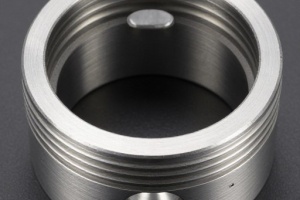

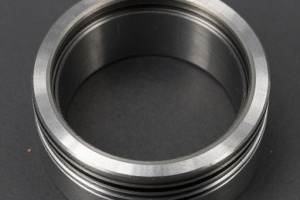

Пальцами рук осторожно (не прилагая большого усилия) разжимаем замок верхнего компрессионного кольца… |
…и снимаем верхнее компрессионное кольцо. |
Таким же образом снимаем…
…нижнее компрессионное кольцо,… |
…два диска масляного кольца. |
Снимаем расширитель маслосъемного кольца. |

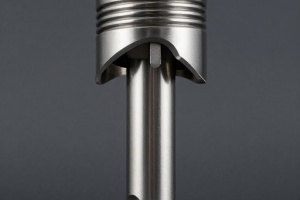

Для снятия поршня с шатуна…
…поддеваем отверткой стопорное кольцо поршневого пальца… |
…и извлекаем его из кольцевой канавки поршня. |
Таким же образом вынимаем второе стопорное кольцо пальца.
Сдвинув поршневой палец,…

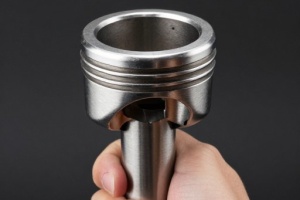

…извлекаем его из отверстия в поршне. |
Снимаем поршень с верхней головки шатуна. |
Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечаем детали, чтобы установить их в прежний цилиндр.
Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала. |
Снимаем крышку коренного подшипника. |
Вынимаем из крышки нижний вкладыш коренного подшипника. |
Таким же образом снимаем еще четыре крышки коренных подшипников.

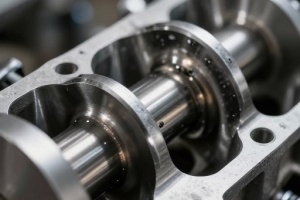

Вынимаем коленчатый вал из блока цилиндров. |
Вынимаем из проточек задней опоры блока цилиндров упорные полукольца. |
Вынимаем из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала. |
После разборки двигателя тщательно промываем бензином и очищаем от нагара детали для проверки их технического состояния.
Для определения износа цилиндров…

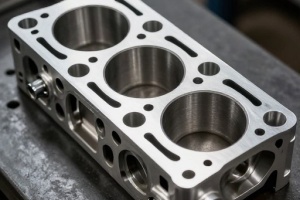

…нутромером измеряем диаметр цилиндра в четырех поясах и двух плоскостях (параллельно и перпендикулярно оси коленчатого вала). |

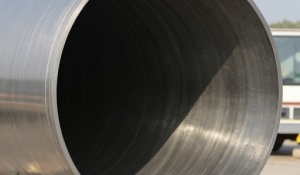

Схема измерения цилиндров: А и В — направления измерений; 1,2, 3 и 4 — номера поясов

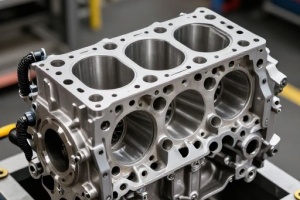

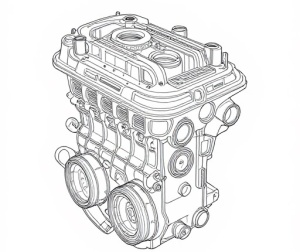

Основные размеры блока цилиндров
см. так же размеры и маркировка шатунно-поршневой группы

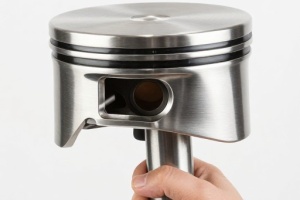

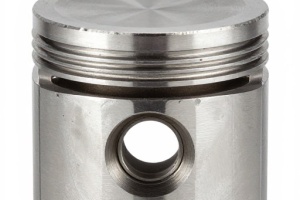

Для определения износа юбки поршня…
А еще интересно: Лучшие АКПП и двигатели для ВАЗ 2121 Нива, характеристики, бензиновые, дизельные ДВС
…микрометром измеряем диаметр в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня. |
Микрометром измеряем диаметры…
…шатунных шеек… |
…и коренных шеек коленчатого вала. |

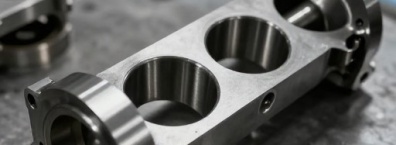

Допустимые биения основных поверхностей коленчатого вала
Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски. (
Двигатель снимаем для ремонта или для замены
Устанавливаем автомобиль на смотровую канаву или подъемник
Сбрасываем давление в топливной системе – статья Снижение давления топлива Niva Chevrolet
Отсоединяем минусовую клемму аккумулятора
Снимаем экран двигателя – статья Снятие и установка декоративного кожуха двигателя Нива Шевролет
Снимаем воздушный фильтр с датчиком массового расхода воздуха и два шланга подвода воздуха к дроссельному узлу
Отсоединяем от дроссельного узла и ресивера трос дроссельной заслонки (если привод дроссельного узла тросовой) – статья Регулировка и замена троса дросселя Niva Chevrolet
Отсоединяем от патрубка ресивера шланг вакуумного усилителя тормозов
Отсоединяем от клапана продувки адсорбера трубку, соединяющую клапан с адсорбером – статья Как снять элементы системы улавливания паров бензина Нива Шевроле
Отсоединяем колодку проводов от модуля зажигания – статья Замена модуля зажигания Niva Chevrolet
Отсоединяем колодку проводов от регулятора холостого хода, топливной рампы и форсунок, датчика детонации, датчика положения коленчатого вала, положения дроссельной заслонки, датчика охлаждающей жидкости, контрольной лампы недостаточного давления масла
Снизу автомобиля, рядом с левой опорой силовой установки накидным ключом на 17 откручиваем болт крепления к блоку цилиндров минусового провода аккумулятора и кронштейна жгута проводов системы управления
Отводим от блока цилиндров минусовой провод и кронштейн с держателем жгута проводов
Отводим провода системы управления от двигателя
Снимаем стартер – статья Как снять и проверить стартер ВАЗ-2123
Отсоединяем провода от генератора – Снятие и установка генератора Niva Chevrolet
Демонтируем насос гидроусилителя руля, не отсоединяя от него шланги и подвязываем его к левому кронштейну поперечины передней подвески
Снимаем компрессор кондиционера (если автомобиль с кондиционером), не отсоединяя от него трубки системы
Подвязываем компрессор к правому кронштейну поперечины передней подвески
Отсоединяем шланг подачи топлива от трубки топливной рампы
Ослабив хомут крепления, снимаем с патрубка термостата нижний шланг радиатора
Ослабляем хомуты крепления и снимаем с патрубков термостата и насоса охлаждающей жидкости шланг подачи жидкости в насос
Ослабив хомут крепления, снимаем с отводящего патрубка рубашки охлаждения верхний шланг радиатора
Ослабив хомуты крепления, отсоединяем шланги радиатора отопителя от отводящего патрубка радиатора отопителя
И патрубка головки блока цилиндров.
Отсоединяем приемную трубу от выпускного коллектора и коробки передач – Как отремонтировать выхлопную систему Нива Шевролет
Откручиваем гайки крепления передних опор силовой установки к кронштейнам поперечины передней подвески – Как заменить опоры силового агрегата ВАЗ-2123
Снимаем коробку передач – Снятие и установка коробки передач ВАЗ-2123
Снимаем кожух сцепления с ведомым диском – Снятие и установка дисков сцепления ВАЗ-2123
Штатным болтом крепим к левому верхнему отверстию блока цилиндров рым, снятый при снятии КПП
Устанавливаем капот в вертикальное положение
Закрепляем трос подъемного устройства на двигателе с правой стороны – за передний рым; с левой стороны – за задний рым, прикрепленный к блоку цилиндров.
Приподнимаем двигатель и выводим шпильки передних опор силовой установки из отверстий в кронштейнах поперечины передней подвески
Извлекаем из моторного отсека двигатель в сборе с передними опорами силовой установки
Устанавливаем двигатель на автомобиль в обратном порядке
