Стартер ВАЗ 2106: устройство, возможные неисправности, разборка, ремонт и замена устройства

Втягивающее реле стартера ваз 2106

Многим людям наверняка приходилось попадать в ситуацию, когда их автомобиль по непонятным причинам не хотел заводиться. Если с электроникой все в норме, исправен и заряжен аккумулятор, то дело наверняка в стартере. Если последующие попытки запуска двигателя сводятся к нулю, то самое время приготовиться к ремонту. Суть в том, что по строению стартер не сложен, и при наличии инструкции любой автомобилист сможет разобрать и собрать его. Однако даже при такой простой конструкции, провести снятие и последующую установку втягивающего реле для многих оказывается весьма проблематично.
Первым делом нужно провести диагностику детали и выявить место поломки. Первыми на глаза механика попадается замок зажигания и реле включения, находящийся под капотом автомобиля.

Если при запуске двигателя стартер “молчит”, то, вероятнее всего, поломка кроется в этих частях. Если в момент запуска стартер тарахтит, щелкает, шумит, то очаг поломки находится в другом месте.

На всякий случай еще раз проверьте аккумуляторную батарею и при необходимости замените ее. Если после замены проблема не исчезла, то придется приступать к более серьезному ремонту.

Ремонт

Что делать если стартер и втягивающее реле не включаются.

В первую очередь проверяем зарядку аккумуляторной батареи, при необходимости подзаряжаем ее. Далее необходимо проверить состояние клемм батареи, проверьте их затяжку и если необходимо подчистите от окисления.

Как снять

Далее нам понадобится минимум инструмента, а именно:

Отвертка с плоским лезвием Головка на 13 с воротком или трещоткой (рожковый или накидной ключ)

Первым делом откручиваем гайку крепления клеммы, ведущей от стартера к реле:

После чего отгибаем в сторону клемму, так чтобы она не мешалась нам:

Теперь берем отвертку и отворачиваем два болтика крепления втягивающего реле.

После чего можно вынимать данную деталь, слегка приподнимая ее вверх, чтобы освободиться от сцепления со стартером.

Сколько стоит

В зависимости от производителя и магазина. От 400 до 900 рублей.

Где находится

— На сколько помню под капотом справа, возле воздушного фильтра. Там три реле, два рядом-ближний, дальний свет и третье реле стартера

— Питание на втягивающее реле стартера идет с замка зажигания (кл. 50 толстый красный провод)

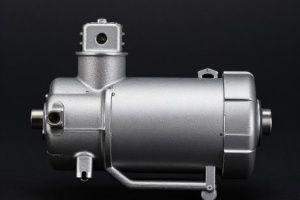

Ремонт стартера

Определив возможную неисправность и ее причину, а также подготовив инструмент и сняв стартер с машины, можно приступать к ремонту устройства.

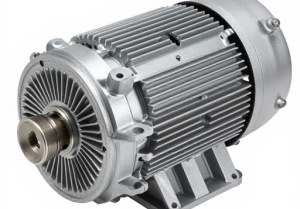

Разборка

Разбирая стартер, следует соблюдать осторожность, чтобы не потерять мелкие детали, которых в устройстве достаточно много.

Разборку стартера принято начинать со снятия втягивающего реле. Сделать это можно следующим образом: отсоединяем провода – вывод обмоток стартера. При помощи ключа на 13 нужно открутить гайку крепления и снять провод, а также шайбы. После этого снизу нужно открутить три винта, на которых держится втягивающее реле. Реле можно вытянуть, а после этого вытаскиваем якорь втягивающего реле, сняв пружину и поддав слегка вверх и в сторону.

Теперь нужно снять верхнюю защиту. Необходимо открутить 2 винта крепления кожуха защиту и снять его. Следующий этап требует использования отверток, с помощью которых нужно подцепить стопорное кольцо вала ротора и демонтировать его с шайбой вместе.

Проверьте замыкание на корпус. Если не знаете, как это сделать – спросите у любого электрика. При помощи ключа на 10 необходимо открутить два болта крепления крышки от корпуса, а затем отверткой открутить винты крепления соединительного провода и провода обмоток стартера.

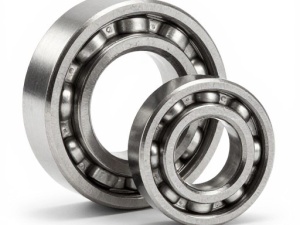

Разъедините корпус и крышку устройства, снимите щетки с пружинами, поддев их отверткой. Возьмите предварительно подготовленную оправку под подшипник и выпрессуйте задний подшипник стартера. Делать все следует аккуратно, чтобы не разбить корпус. Вытащите шплинт с помощью отвертки и пассатижей, а затем снимите резиновую заглушку и якорь с вилкой. Выпрессуйте второй подшипник. Демонтируйте бендикс – шестерню, обеспечивающую зацепление с маховиком. Для этого нужно отодвинуть шайбу и отвертками снять стопорное кольцо.

Осторожно – стопорное кольцо иногда улетает в неизвестном направлении, поэтому нужно что-нибудь подставить.

Снимите бендикс легким движением руки и вы получите полностью разобранный стартер.

Втягивающее реле стартера

Конструкция реле в стартере автомобиля ВАЗ 2106 считается довольно таки не сложной, и каждый хоть немного увлеченный автомобилист без труда сможет его разобрать и собрать самостоятельно. Однако снять и затем обратно установить втягивающее реле для многих оказывается задачей непосильной. Однако профессионалы справляются с этим без труда.

Если у вас возникли подозрения на поломку втягивающего реле вашего авто, то нужно непременно это проверить. Реле в ВАЗ 2106, как и в других моделях автомобилей, работает как электромагнит. Для того, чтобы проверить его исправность, нужно замкнуть его металлическим предметом, например, отверткой. Если стартер начнет вращаться, то неисправность действительно в реле. Если же вы услышите щелчки втягивающего реле, но стартер не начнет вращаться, то поломку нужно искать именно в нем самом.

Почему реле стартера может прекратить функционировать? Причин может быть несколько. Во-первых, от старости могут разрушиться материалы. Во-вторых, может сгореть обмотка. И, наконец, в-третьих могут сгореть пятаки внутри самого реле.

Проверка стартера без снятия

Рассмотрим ситуацию, когда вы находитесь в дороге и гараж находится очень далеко. Как проверить стартер на работоспособность в этом случае?

Рассмотрим несколько вариантов проверки.

Для начала возьмите металлический предмет (к примеру, отвертку с оголенным стержнем или кусок провода) и перемкните клеммы на стартере:

проверьте клеммы аккумулятора на факт окисления. Если заметно появление налета, то очистите его с помощью мелкозернистой наждачной бумаги или в крайнем случае – ножа;
поменяйте реле стартера (очень часто именно оно является причиной подобных проблем);
убедитесь в наличии цепи между реле стартера к самим устройством (возможно, повреждена проводка).

2. Стартер вращает коленчатый вал, но очень слабо:

зарядите АКБ (возможно, именно в этом причина). Если дело происходит в дороге, то «прикурите» от другого автомобиля (можно остановить проезжающего мимо водителя);
убедитесь в целостности питающих проводов, которые подходят к стартеру.

3. Вы поворачивайте ключ в замке зажигания, но вместо нормального проворачивания коленвала слышны щелчки. Причины могут быть следующими:

разрядилась АКБ;
плохое качество контактов, которые подходят к стартеру (убедитесь в целостности всех соединений и подтяните контакты).

Если ничего не помогает, то вероятная причина – поломка втягивающего реле.

4. Не работает замок зажигания . Если проверки не дали результатов, то можно предположить неисправность самого замка. Чтобы исключить эту версию необходимо зачистить все контактные соединения, которые идут к замку.

Ремонт реле стартера

Отремонтировать реле стартера представляется делом весьма хлопотливым и зачастую безнадежным, поэтому более простым вариантом будет просто купить новое и произвести замену. Это связано с тем, что беспокоясь о надежности своего товара, большинство производителей выпускают реле стартера как для автомобилей ВАЗ 2106, так и для других марок автомобилей, неразборными. Однако есть все же есть модели, которые не составит особого труда разобрать и устранить поломку.

Есть несколько основных поломок, с которыми вы можете столкнуться в процессе работы с реле стартера автомобиля ВАЗ 2106. Первое — это износ механического провода, второе — обгорание пятаков, и третье — замыкание. Каждую из этих поломок можно определить при разборке реле стартера.

Также для проверки исправности реле стартера можно использовать специальный тестер, который хорошо справляется с определением замыкания в цепи.

Если, разобрав данную деталь, вы обнаружите на нем царапины либо задиры, их нужно устранить с помощью наждака. Детали, на которых имеются существенные износы, можно исправить при помощи прокладок, однако это не всегда приносит желаемый результат. Иногда более результативным будет замена их на новые. Поврежденную изоляцию также стоит непременно заменить на новую. Коллекторы с изношенными или расшатанными пластинами ремонту не подлежат, их нужно непременно заменить.

Если есть заметные срывы или повреждения резьбы, то стоит нарезать новую либо использовать так называемые ввертыши.

При наличии неисправностей в обмотках возбуждения следует разобрать корпус, снять винты креплений наконечников и клеммы. Катушки при этом нужно хорошо просушить и пропитать изоляционным лаком. Контакты, которые окислились, нужно зачистить, а те, которые сварились, заменить на новые.

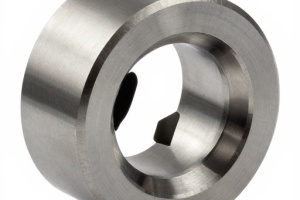

Втулки на стартере автомобиля ВАЗ 2106 меняются в том случае, если они имеют значительный износ или на них обнаружены задиры. Для определения износа этих самых втулок нужно измерить зазор валика. Если он будет больше 0,2 мм, то втулки износились и подлежат замене.

Сборка деталей стартера автомобиля ВАЗ 2106 производится в порядке обратном тому, в котором вы его разбирали.

При проведении всех указанных выше работ не следует забывать о технике безопасности и ни в коем случае их не нарушать.
