Как поменять коробку передач на ваз 2109

Пошаговая инструкция

Коробка передач весит относительно немного – 27 кг, однако своими руками снять ее все же нелегко, потому пригласите помощника. Все работы производятся после установки машины на рампе или над ямой. Дополнительно автомобиль еще необходимо поднять на домкрате и установить на опоры, чтобы колеса оказались в воздухе.
Удалите, прежде всего, брызговик, защиту кратера мотора и отключите АКБ. Далее:

слейте масло из КПП;
сорвите гайки с колес и приводов;
снимите тросики сцепления и еще – спидометра;
отсоедините все шаровые опоры скрутив болты, удерживающие их на кулаках;
демонтируйте продольную стяжку;
выдерните все приводы, входящие в КПП (понадобится помощь товарища), снимите центральные гайки и полностью уберите их;
отключите и вытащите стартер.

После этого остается отсоединить кулису переключения передач и саму коробку от двигателя (она удерживается четырьмя гайками). Но перед данным действием в обязательном порядке силовой агрегат необходимо зафиксировать.
Его либо вывешивают, оперевшись на лонжерон (а точнее, на его стаканы) или подпирают снизу домкратом.

КПП нужно еще отсоединить от опор кузова, и лишь тогда ее можно снять. Делается это таким образом: коробку немного раскачивают и отодвигают от мотора на 10 см – этого хватит для того, чтобы вал первичный покинул диск и корзинку сцепления. Дабы не повредить последнюю, необходимо действовать очень осторожно.

Лада 21099 Stock › Бортжурнал › Переборка КПП, часть 1 — Снятие и разборка

Начну сначала) Стала вылетать первая передача, вторая втыкалась с хрустом. Все симптомы указывают на синхронизатор. Решил делать сам, ибо ремонт кпп каких-то бешеных денег стоит. Заехал к бате в гараж и понеслось. Сначала прочитал весь интернет и все возможные мурзилки вазовские. Пугало меня, что много чего откручивать надо. Но обошелся только этим. Первым делом, снял защиту, с которой пришлось возиться, ибо передний болт прикипел намертво. Я решил гайку наварить, но это все фигня. Парни, берете прочный прутик привариваете и откручиваете спокойно, с гайкой возиться очень неудобно. Далее откручиваем саблю от краба(спереди три болта) с левой стороны (водительская сторона, где короткий шрус), после, откручиваем обе шаровые опоры. Откручиваем тросик спидометра — пластмассовый колпачок. Отсоединяем минус от стартера и фишку. откручиваем три гайки крепления и вынимаем стартер, гайки наживил обратно на шпильки. Ослабляем хомут штока переключения передач, и силой его оттягиваем, можно немного молотком аккуратно. Далее я отсоединил там же возле штока крепление к кузову, и после с левой стороны, где открученная сабля, тоже есть опора. Ее для удобства полностью снял, сначала открутил от кузова, потом от самой коробки. Не забываем отсоединить датчик включения заднего хода. И после этого открутил сливную пробку и сливал масло минут 15-20. Благодаря тому, что коробка после снятия опор, просела, масло сливалось быстрее и лучше, наверное)) Пока сливалось масло поддомкратил двигатель через деревяшку, и ослабил болты крепления коробки, со стороны двигателя есть гайка, которую я сначала не увидел. А увидел я ее когда вынул шрус. Чтобы вынуть шрус достаточно залезть под машину, ногой аккуратно оттянуть ступицу (помним про открученную шаровую) и ломиком аккуратно выдергиваем шрус из коробки, он должен выйти без особых усилий, то же самое с другой стороны. Далее я выкрутил все болты крепления к двигателю и снял кпп. А снял очень просто. Залез в капот и просто руками ее с дернул и поставил на пол. Вот и все) Один без чей-либо помощи)

Будет полезно: Замена ремня грм лада гранта 1.6 16 клапанов: видео инструкция

И вот самый волнующий момент для меня — разборка КПП. Расскажу только о самых проблемных местах и хочу сразу сказать, что никакой пневмоинструмент не использовался! В общем, все по книжке — откручиваем крышку пятой передачи, фиксаторы, и все лишнее, что не нужно, все аккуратно складываем на чистую тряпочку, предварительно протирая снятые детали. И вот началось самое веселое — гайки крепления валов. Они законтренены, то есть сверху гайки, в том месте где в валу идет ложбинка, край гайки вбит в нее. Нужно обязательно расконтровать ее. Берем среднюю отвертку и аккуратно отбиваем и отгибаем края гайки. На видео смотрел как зафиксировать валы — ставим клин в шестерни, включаем передачу (сдвинуть шток из коробки вперед или назад) и срываем гайку. НО НИФИГА! Одному нереально это сделать! В общем, пыхтел часа два. Пошел снова библию читать. Там сказано включить две передачи и открутить. Я понять не мог, как это две передачи включить. Оказалось все просто — вручную, то есть руками давим на шестерни пятой передачи, так чтобы, они вместе щелкнули и опустились вниз, вместе с вилкой. и потом штоком включаем 3 или 4 передачу, то есть вперед или назад. И все, валы не крутятся. Но открутить было очень тяжело. Я поставил и упер коробку в дверной проем гаража, там же сел и уперся в нее ногами. Взял вороток, головку на 32 и метровую трубу. И наконец-то гайки сорвались. После этого видим болты с крестовой головкой, и вроде бы их надо откручивать ударной отверткой или пневмой вообще. Ни того ни другого у меня нет. Поэтому взял обычную отвертку и стал простукивать молотком каждый болт по кругу, и по несколько раз. 4-5 кругов сделал и уже стал пробовать откручивать, с очень большим усилием смог их открутить, но только с простукиванием. Бейте молотком не боясь, как следует. Отвертка разумеется должна четко подходить по размеру. Все болты откручены, пластина снята. Снимаем гильзу с шайбой со вторичного вала, с которого уже сняты шестерни (кстати их снимайте вместе, чтобы не разлетелись пружинки синхронизатора). Опять же на видео посмотрел как легко откручивается картер и снимается, и якобы подшипники остаются в нем. Но не в моем случае. Открутил все гайки и болты крепления картера. Открутил еще один фиксатор и сам включатель фонаря задней скорости. Короче чтобы не мучится с валами, снимаете стопорные кольца подшипника и все прекрасно выходит. А потом уже нормально снимаете с вала. Я снял только вторичный вал, просто посильнее его дернуть, расшатывая и он выйдет. в каком состоянии он стоял в коробки, так его и ставьте. Вот так, с набором обычного инструмента в одиночку снята и разобрана КПП Ваз 21099. Разбирал сам, в первый раз, поэтому надеюсь, некоторые советы помогут новичкам разобраться с трудностями, которые возникли у меня

Установка

Коробку передач устанавливают на место после того, как все связанные с ней проблемы и неисправности устраняются в полной мере.

Перед процессом обратной сборки следует:

убедиться, что все элементы, затронутые процессом демонтажа исправны;
проверить у сцепления центровку;
обновить смазку на шлицах фланцев подшипника выжимного и первичного вала.

При установке КПП на автомобиль используется следующая схема:

силовой агрегат приспускается на домкрате либо растяжке с уклоном в 15 градусов;
саму коробку поднимают и вставляют до упора (не пытайтесь стянуть мотор и КПП болтами пока она плотно не усядется на определенное ей место);
затянуть все четыре крепящих КПП к двигателю элемента;
установить под нее «подушки» (опоры);
прицепить тросик сцепления и отрегулировать его натяжение (ее педаль в норме располагается на сантиметр выше тормоза);
вернуть на место ранее снятый стартер вместе с датчиком задней скорости;
установить защитный корпус маховика;
прикрутить тросик спидометра и провод массы;
произвести подключение механизма переключающего передачи – его рычаг выставляется по меткам, сделанным при демонтаже;
собрать привода, установить шаровые опоры, стяжки;
поставить машину на колеса затянуть на них болты;
закрутить гайки приводов;
залить свежее масло.

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Далее необходимо слить отработанное масло в чистую ёмкость.

После этого приступаем к следующим этапам:

Снятие брызговика и защиты картера при его наличии.
Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
Нужно снять трос сцепления и спидометра.
На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
Снятие провода массы.
Откручиваются болты, которые крепят шаровые к кулаку.
С автомобиля необходимо снять продольную растяжку с левой стороны.

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо. Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

Нужно открутить центральные гайки приводов и демонтировать их.
На следующем этапе потребуется снятие разъёма для датчика заднего хода.
От КПП откручивается защита маховика.
Запомнив местоположение кулисы переключающего рычага, нужно снять её.

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса. Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма.

Снятие коробки передач ВАЗ 2109

Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).

слить масло с коробки, сорвать гайки приводов и колеса. Если снятие происходит на яме, необходимо поддомкратить и вывесить переднюю часть автомобиля на «козелках» или других надежных подставках. Обязательно нужно отключить клеммы аккумулятора. Следующий порядок таков:

– снимаем трос сцепления

отключаем трос спидометра;

– на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);

– срываем и снимаем левую продольную растяжку;

– с помощью помощника, выдернуть привода из коробки – один натягивает монтировкой внутреннюю гранату

(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);

– открутив центральные гайки приводов, снять их;

отключить массовый провод

и разъем датчика включения задней скорости

от коробки, защитный кожух маховика снизу

и отсоединить кулису переключения передач (предварительно наметив положение);

– затем поочередно открутить четыре точки крепления коробки передач к двигателю;

– обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;

– придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;

– вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;

– при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления.

Варианты ремонта коробки передач без съёма

Не всегда нужна полная замена КПП, поэтому иногда целесообразно производить ремонт без снятия коробки. Замена диска или корзины может производиться на неснятой коробке, но необходимо учитывать, что при этом время ремонтных работ может увеличиться в 1,5 — 2 раза. Для того, чтобы произвести замену деталей, необходимо выкрутить два верхних болта, а вместо них вкрутить длинные шпильки, которые будут выполнять роль оси. При помощи шпилек КПП можно отодвинуть от двигателя и произвести все необходимые манипуляции.

Что необходимо сделать после демонтажа коробки?

Чаще всего коробка переключения передач на ВАЗ-2109 снимается для проведения профилактических работ и замены изношенных деталей, поэтому важно при демонтаже сохранить её в рабочем состоянии. В первую очередь необходимо подумать о сохранении нужного положения деталей путем вставления чопика вместо гранат. После того, как необходимые работы были проведены, нужно позаботиться о работоспособности остальных деталей. Нужно тщательно проверить их работоспособность, иначе может потребоваться повторный съём коробки передач.

Подготовительные работы

Перед тем как снять коробку на ВАЗ-2109, необходимо подготовить автомобиль к демонтажу. Для этого:

Полностью отключаете аккумуляторную батарею и снимаете ее.
Под левую сторону устанавливается домкрат.
Ослабляете болты, которыми закреплены колеса.
Расконтрите гайку крепления внешнего ШРУСа и ослабьте ее затяжку.
Поднимаете левую сторону и полностью снимаете колесо с автомобиля.
Установите под картером коробки передач емкость не менее 5 л.
Слейте масло из коробки передач. Оцените его состояние, при необходимости впоследствии залейте свежее.

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед тем как снять коробку на ВАЗ-2109, обязательно нужно разобрать левую часть подвески. Дело в том, что левый привод будет мешать при сдвигании коробки. Поэтому нужно освободить пространство для маневров:

Ключом на «17» выкручиваете два болта, которыми крепится обойма шаровой опоры к поворотному кулаку ступицы.
Плоскогубцами необходимо вытянуть шплинт из отверстия в рулевом наконечнике, после чего выкрутить гайку ключом на «19».
Установив съёмник на наконечник, необходимо извлечь палец из отверстия кулака.
Уведите в сторону тормозной шланг.
После этого нужно полностью выкрутить гайку на внешнем ШРУСе.
Потяните всю стойку на себя, чтобы привод упал на землю.

Шестой пункт можно не делать, достаточно только лишь извлечь внутреннюю гранату из коробки передач. А вот правая граната извлекается только после того, как будет сдвинута коробка в сторону. Своими руками снять коробку ВАЗ-2109 несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Затем необходимо произвести следующие манипуляции:

Снимите стартер, предварительно отключив от него два провода.
Выкрутите при помощи ключа на «13» минусовой провод, закреплённый на коробке передач.
Ослабьте крепление тросика сцепления и снимите его.
Выкрутите трос привода спидометра.
Установите под коробку передач опору, можно использовать обычный домкрат.
Отсоедините от кулисы рычаг.
Полностью снимите подушки, которыми крепится коробка передач к кузову автомобиля.
Если необходимо снять двигатель с коробкой ВАЗ-2109, то потребуется вывешивать его.

Вот и всё, теперь коробка передач держится только лишь тремя болтами и одной гайкой на катере двигателя.

Как снять коробку на ваз 2108

Сливаем масло из коробки передач (см. Замена масла в коробке передач). Снимаем брызговик двигателя (см. Брызговик двигателя). Отсоединяем от коробки передач тягу привода (cм. Снятие привода переключения передач). Отсоединяем от коробки передач трос сцепления (см. Снятие троса сцепления). Отсоединяем «минусовой» провод от аккумуляторной батареи и снимаем стартер (см. Снятие стартера). Отсоединяем разъем проводов от выключателя света заднего хода (cм. Замена выключателя фонарей заднего хода). Отсоединяем «массовый» провод от силового агрегата. Отсоединяем трос привода спидометра. Если на автомобиле установлен двигатель ВАЗ-2111, необходимо снять датчик скорости (см. Снятие датчика скорости) и отвернуть ключом «на 13» болт крепления кронштейна модуля зажигания к картеру сцепления (см. Снятие модуля зажигания двигателя ВАЗ-2111). Вывешиваем переднюю часть автомобиля и отсоединяем шаровые опоры от поворотных кулаков (см. Снятие шаровой опоры). Вынимаем из коробки передач внутренний шарнир одного из приводов передних колес (см. Снятие приводов передних колес).

Как полностью снять коробку?

После завершения всех предыдущих действий вам потребуется выкрутить ключами на «19» три болта и одну гайку, которыми крепится коробка передач к катеру двигателя. Не опасайтесь, коробка после выкручивания этих резьбовых соединений не упадёт. Ее придётся отстыковать, используя монтажные лопатки.

Аккуратно, стараясь не повредить элементы картера, отодвигайте коробку передач от двигателя. Все работы лучше всего проводить на эстакаде или смотровой яме, но если таких удобств у вас нет, то достаточно вывесить переднюю часть автомобиля. Обязательно вместо одного из внутренних ШРУСов установите в отверстие отрезок трубы. В противном случае может разрушиться механизм дифференциала, придется полностью разбирать и ремонтировать коробку. После того как первичный вал коробки передач сойдёт со шлицов, можно будет опустить КПП на землю. При этом вам открывается полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

тюнинг коробки передач и ручки КПП

Отечественное происхождение ВАЗ-2109 вовсе не приговор, когда речь заходит о ездовых качествах автомобиля. Да, девятка не иномарка, но и она может вполне показать прекрасные результаты, если провести тюнинг коробки передач ВАЗ-2109.

За счёт чего же можно изменить в сторону улучшения динамику автомобиля? Всё просто: необходимо изменить количество передач. Также необходима корректировка валов КПП и соотношения передаточных чисел главной пары КПП. Выбор рядов валов будет зависеть от того, какие требования предъявляются к автомобилю, а также от стиля вождения – экономичного или спортивного.

Заменив главную пару, имеющую передаточное число 3,7 (путём увеличения его до 3,9, 4,1 или более), вы можете существенно повысить динамические характеристики автомобиля. В результате такого преобразования двигатель будет быстрее переходить на максимальные обороты. Водитель сможет реже переключать режимы скоростей при спортивном стиле езды.

Работы по улучшению КПП вполне можно выполнить собственноручно. Для этого потребуются инструменты:

Ключ на 10, 13, 17.
Молоток.
Две отвёртки.
Головка на 32.
Вороток

Основные инструменты для работы

Демонтированную коробку передач следует обязательно очистить от грязи и промыть. Очень важно, чтобы при очистке вода не попала в картер КПП.

Описание процесса тюнинга коробки передач

А теперь приступаем к работе:

При помощи ключа на 17 откручиваем болт, с помощью которого крепится кронштейн троса привода сцепления.

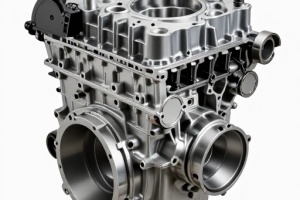

На кронштейне удерживается трос привода сцепления коробки
Отвинчиваем шесть гаек ключом на 13. Они удерживают заднюю крышку картера. Затем можно снять кронштейн.
Открутим шпильку крепления КПП к картеру, чтобы было удобнее проводить разборку.
Вынимаем её, а также уплотнитель, который надет на шпильки.
Надо до упора выжать шток выбора передач. Включить третью передачу.
Ключом на 10 следует открутить болт вилки пятой передачи.

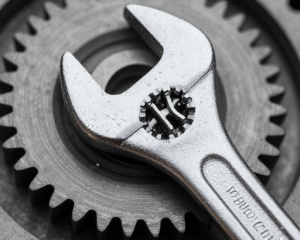

Болт вилки пятой передачи КПП ВАЗ-2109
Устанавливаем на вилку металлическую выколотку и ударяем по ней молотком вниз, одновременно включив пятую передачу.
При помощи бородка выправить закрененные фрагменты гаек первичного и вторичного валов.
Откручиваем гайки головкой на 32.
При помощи двух отвёрток поддеваем шестерню пятой передачи и снимаем её узел в сборе.

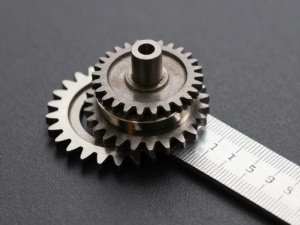

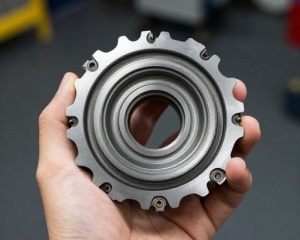

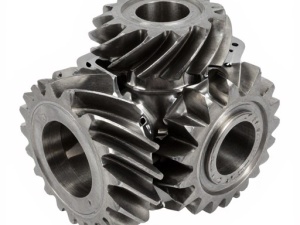

Шестерня пятой передачи ВАЗ-2109 в сборе
С игольчатого подшипника снять дистанционное кольцо, а затем и сам подшипник.
Аналогично используя две отвёртки снять ведущую шестерню пятой передачи.
Открутить три фиксатора штоков головкой на 13.
Из гнезд вынуть пружины, а также шарики фиксаторов.
Откручиваем при помощи ударной крестообразной отвёртки четыре винта, которыми крепится упорная пластина, и снимаем её.

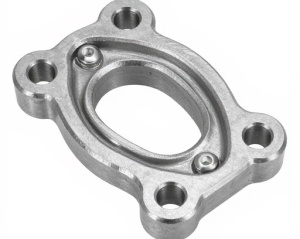

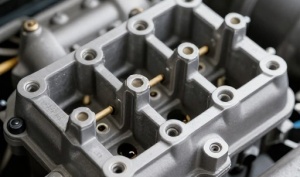

Так выглядит упорная пластина пятой передачи
Поддеваем двумя отвёртками упорную шайбу втулки ведомой шестерни пятой передачи.
Заводим захваты съёмника в образовавшийся интервал между упорной шайбой и задним подшипником и спрессовываем втулку и шайбу.
Поддеваем отвёрткой на заднем подшипнике первичного вала стопорное кольцо и извлекаем его.
То же самое проделываем по отношению к подшипнику вторичного вала.
Откручиваем пробку фиксатора ключом на 13 и вынимаем пружину.
В гнездо фиксатора вставляем отвёртку. Прикладываем к ней магнит и вытаскиваем шарик.
Откручиваем тринадцать гаек ключом на 13, а также один болт, которым крепятся картеры КПП и сцепления.
В имеющийся на стыке плоскостей картеров паз вставляем отвёртку и, аккуратно приподняв картер КПП,вынимаем его и прокладку.
Откручиваем болт крепления вилки, включающей 1–2 передачи, используя накидной ключ на 10.
Приподняв шток, вынимаем вилку из посадочного места.
Аналогично откручиваем болт вилки 3–4 передачи при помощи ключа на 10 и отвёрткой из механизма выбора передач выводим шток.
Подняв шток, выводим из паза скользящей муфты синхронизатора вилку.

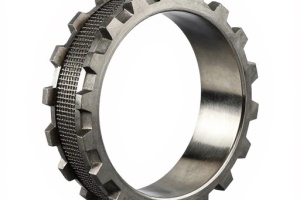

Скользящая муфта синхронизатора ВАЗ
Повернув шток пятой передачи, выводим его из механизма выбора передач.
Вытаскиваем ось промежуточной шестерни, отвечающей за передачу заднего хода и её саму.
Одновременно вынимается из подшипников первичный и вторичный валы (они находятся в картере сцепления).
Далее надо разобрать вторичный вал, предварительно оперевшись ведущей шестернёй главной пары на деревянную плоскость.
Вставляем зубило в промежуток между торцом ведущей шестерни и внутренним кольцом переднего подшипника. Ударяя по нему молотком, надо спрессовать внутреннее кольцо подшипника.
Также надо спрессовать задний подшипник, предварительно подцепив его парой отвёрток.
Снимаем ведомую шестерню 4 передачи, игольчатый подшипник шестерни, упорную шайбу, а также его дистанционное кольцо.
При помощи монтажных лопаток поддеваем ведомую шестерню 3 передачи.
Далее необходимо спрессовать втулку игольчатого подшипника.

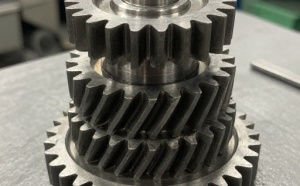

Втулка игольчатого подшипника
После этого снять в сборе с муфтой ступицу синхронизатора 3–4 передач,далее демонтировать упорные полукольца вторичного вала с шариком, игольчатый подшипник, блокирующие кольца синхронизатора, ведомую шестерню 3 передачи, стопорное кольцо, шестерню второй передачи совместно с игольчатым подшипником.
Щипцами разжимаем на ступице синхронизатора стопорное кольцо и извлекаем его.
Далее снимается скользящая муфта синхронизатора 1–2 передач совместно со ступицей, а также блокирующим кольцом.
Затем снимается блокирующее кольцо 1 передачи, ведомая шестерня первой передачи, игольчатый подшипник и второе стопорное кольцо.
Вынимаем дифференциал.
Зажав ведомую шестерню в тиски головкой на 17, откручиваем 8 болтов.
При помощи молотка выбиваем коробку дифференциала.
Устанавливаем в обратной последовательности тюнингованные валы в сборе и главную пару.

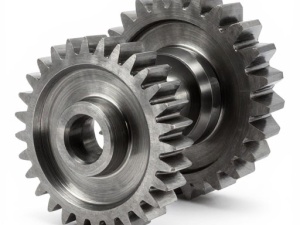

Так выглядит вариант тюнингованных валов КПП

Тюнинг ручки КПП

Вдохнуть новую струю в дизайн ручки коробки передач очень просто. Сегодня в магазинах можно наблюдать огромнейший ассортимент самых изощрённых по дизайну аксессуаров. Но кое-что вполне разумно создать самостоятельно, например, подсветку ручки КПП ВАЗ-2109. Для этого стоит расщедриться на новую ручку, модель которой подойдет для этих целей.

При выборе ручки обратите внимание на наличие канавок и отверстий для проводов. Обычно пятачок ручки, на котором обозначены передачи, не просвечивается, поскольку цифры хромированные. Но этот недостаток вполне можно исправить.

Приобрести хлорид железа можно в любом магазине химических реактивов

В стеклянную посуду налить раствор хлорида железа и опустить в него крышечку. Через 10 минут достать и потереть щеткой. Операцию повторить, пока все хромированное покрытие не исчезнет. Для быстроты реакции к раствору можно добавить немного горячей воды. Далее устанавливаете в корпус ручки лампочку и провода. И вот, новенькая необычная ручка коробки передач готова.

Фото-галерея: варианты самодельных ручек КПП

Оцените статью: Поделитесь с друзьями!
tuning-lada-2109.ru

Установка коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите от загрязнений картер коробки передач. Вам необходимо выполнить следующие действия:

Поднять коробку передач, чтобы первичный вал был примерно по центру маховика. Одновременно с этим нужно установить правую гранату в отверстие.
Установить первичный вал в отверстии маховика. При необходимости можно прокрутить его, чтобы он установился на шлицы.
Притянуть картер коробки передач к двигателю как можно ближе. Делайте это как можно равномернее, чтобы не шла КПП наперекос.
Наживить три болта и гайку крепления коробки передач.
Установить левый внутренний ШРУС в отверстие.
Поставить на место подушки, кулису, стартер, подключить все провода.
Установить на свои места тросы сцепления и привода спидометра.

После этого можно собрать левую сторону подвески, установив на место шаровую опору и закрепив ее двумя болтами. На поворотный кулак наденьте рулевой наконечник и закрутите гайку. Зафиксируйте ее при помощи шплинта. Затяжку ступичной гайки необходимо производить только после того, как установите автомобиль на колёса. Вот как снять коробку передач на ВАЗ-2109, процедура несложная, но нужна сноровка – процесс может затянуться на пару дней, если нет опыта.

снятие и установка коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

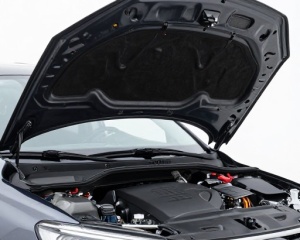

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

ПОЛЕЗНЫЙ СОВЕТ Снимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4. Снимите наконечник троса с рычага привода выключения сцепления.

5. Отсоедините колодку с проводом от вывода тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову автомобиля и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

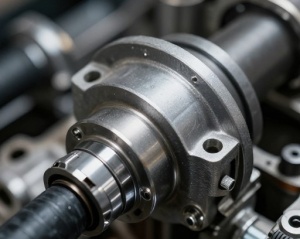

17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

Процесс снятия КПП на ВАЗ 2109

Для исправной работы любого автомобиля необходимо регулярно следить за его техсостоянием. Порой нужно снять коробку передач, например, при капитальном ремонте самой КПП, замене в ней сальников или если она мешает добраться до каких-либо деталей при ремонте машины. В статье описано, как снять коробку на ВАЗ 2109, а также прилагается видео, в котором можно увидеть все этапы процесса.

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.

Что понадобится?

Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.

Для снятия коробки передач потребуется:

набор ключей;
монтировка;
для слива масла емкость объемом около 5 литров.

Выполнять процедуру рекомендуется с помощником.

Этапы

Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:

Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.

Отсоединение тросика сцепления

Следующий этап — отсоединение от стартера колодки , подводящей питающие провода.
Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки.

Снятие стартера
Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.
Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
Затем отсоединяется датчик заднего хода.

Отключаем разъем света заднего хода
Открутив крепежную гайку, отсоединяют трос от привода спидометра.
Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
Затем отсоединяются рулевые наконечники от поворотных кулачков.
На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
Далее откручиваются крепежные болты и снимается щиток.

Снимаем щиток
После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.
На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
Далее с помощью прочной веревки или проволоки подвешивается двигатель.

Подвешиваем двигатель Теперь нужно открутить гайки, удерживающие заднюю опору агрегата.

Откручиваем крепеж левой опоры
Отвернув гайку, следует вынуть болт левой опоры двигателя.
Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.

Процедура снятия КПП на ВАЗ 2109 своими руками завершен. Далее можно продолжать ремонтные работы.

Снятие, установка КПП ВАЗ 2108

Снятие и установка коробки передач, замена сцепления ВАЗ 2108.

Рекомендация: снимайте коробку передач с помощником.

Порядок выполнения

Снимите аккумуляторную батарею, слейте масло из коробки передач и снимите стартер

Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

Отверните два болта крепления кронштейна реактивной тяги к коробке передач.

Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

Снимите приводы колес . Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака

Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя). Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.

Отверните болт левого нижнего крепления коробки передач к двигателю. Вывесите двигатель с помощью тали или доски.

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

Отверните две гайки крепления задней опоры силового агрегата к кузову.

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

Сдвиньте коробку передач ВАЗ 2108 максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. После установки залейте масло, отрегулируйте привод выключения сцепления и рычаг переключения передач.

Результат: работы по снятию и установки КПП ВАЗ 2108 выполнены

Установка КПП ВАЗ 2110 в ВАЗ 2108

Задача: установка КПП на ВАЗ 2108 от ВАЗ 2110 Так как у у КПП ВАЗ 2108 и КПП десятки разная система подачи масла,
