Тип тормозной системы ВАЗ 2114

Особенности конструкции тормозной системы

8.1. Схема гидропривода тормозов:
А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза; 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров (рис. 8.1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления в задних тормозах.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

8.6. Тормозной механизм переднего колеса:

1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – рабочий цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух

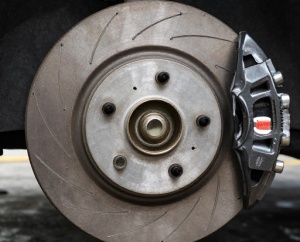

Тормозной механизм переднего колеса

дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой.

Скоба образована суппортом 3 (рис. 8.6) и рабочим цилиндром 5, стянутыми болтами. Подвижная скоба прикреплена болтами к пальцам 9, установленным в отверстиях направляющей колодок. В эти отверстия заложена смазка, между пальцами и направляющей колодок установлены резиновые чехлы 8. К пазам направляющей поджаты пружинами тормозные колодки 4.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 7. За счет упругости этого кольца поддерживается оптимальный зазор между тормозными колодками и диском. В вариантном исполнении на автомобили могут быть установлены колодки с сигнализатором износа накладки колодки.

8.7. Тормозной механизм заднего колеса:

1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – рабочий цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

8.8. Рабочий цилиндр тормозного механизма заднего колеса:

А – прорезь на упорном кольце; 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер

Тормозной механизм заднего колеса

(рис. 8.7) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в рабочем цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. 8.8), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 8.7) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм будет полностью выбран, буртик на упорном винте 10 (см. рис. 8.8) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Так автоматически поддерживается оптимальный зазор между колодками и барабаном.

8.9. Привод стояночной тормозной системы:

1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.

Тормозная система на ВАЗ 2114 состоит из двух основных частей:

Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

Главный тормозной цилиндр.
Металлические патрубки 1-го контура.
Гибкий шланг передних механизмов.
Бачок для жидкости.
Вакуумный усилитель тормозов.
Металлические патрубки 2-го контура.
Цилиндры задних колес.
Рычаг привода регулятора давления тормозов.
Гибкий шланг задних механизмов.
Регулятор давления.
Кронштейн регулятора давления.
Педаль.

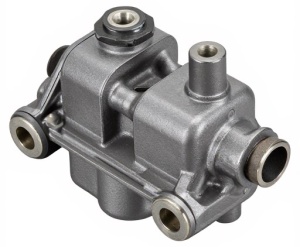

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

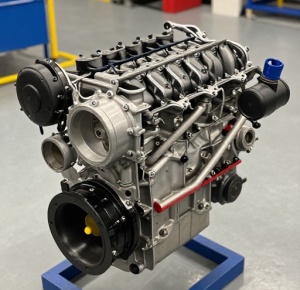

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13. В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15.

При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 14 в зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра.

Будет полезно: Комбинация приборов лада приора с навигацией: инструкция

При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Регулятор давления регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам.

Рис. 6.3. Привод регулятора давления: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия

Регулятор давления 1 (рис. 6.3) крепится к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления. На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора (см. «Регулировку привода регулятора давления»).

Рис. 6.4. Регулятор давления: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок;

4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D – камеры, соединенные с главным цилиндром; В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н – зазоры

В регуляторе имеется четыре камеры: А и D (рис. 6.4) соединяются с главным цилиндром, В — с правым, а С — с левым колесными цилиндрами задних тормозов.

В исходном положении педали тормоза поршень 2 (см. рис. 6.4) поджат рычагом 5 (см. рис. 6.3) через пластинчатую пружину 7 к толкателю 20 (см. рис. 6.4), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла и образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры А и D сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между давлением в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.

При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 6.3) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 (см. рис. 6.4) достигается при большем давлении в главном тормозном цилиндре. Таким образом эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов «правый передний — левый задний тормоза» уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14. Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.

При отказе контура тормозов «левый передний — правый задний тормоза» давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14 рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза.

В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Рис. 6.5. Главный цилиндр с бачком: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура «левый передний-правый задний тормоза»; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура «правый передний—левый задний тормоза»; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор

Рис. 6.6. Тормозной механизм переднего колеса: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 7. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

В вариантном исполнении на автомобили устанавливаются колодки с сигнализатором износа колодки.

Будет полезно: Тюнинг салона ваз 2109 своими руками: видеоинструкция

Рис. 6.7. Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Рис. 6.8. Колесный цилиндр: 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце

Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 6.8) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном.

Рис. 6.9. Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Рис. 6.10. Датчик аварийного уровня тормозной жидкости: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 (рис. 6.10) датчика с уплотнителем 4 поджимается к основанию 3 зажимным кольцом 5, которое навертывается на горловину бачка. Одновременно к торцу горловины поджимается фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, выполнеными на основании 3.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика — неподвижные контакты 10. Полость контактов герметезируется защитным колпачком 1.

При понижении уровня тормозной жидкости в бачке до предельно допустимого, подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации на щитке приборов.

вторник, 13 апреля 2010 г.

ВАЗ-2114, ВАЗ-2115 – тормозная система, особенности, устранение неисправностей

На автомобиле ВАЗ-2115 установлена тормозная система с диагональным разделением контуров, что значительно увеличивает эффективность торможения. 1-й контур отвечает за правый передний и левый задний тормозные механизмы. 2-й контур отвечает за левый передний и правый задний тормозные механизмы.

1.Тормозной механизм переднего колеса 2.Трубопровод контура левый передний-правый задний

3.Главный цилиндр гидропривода тормозов 4.Трубопровод контура
правый передний-левый задний
5.Бачок главного цилиндра 6.Вакуумный усилитель 7.Тормозной механизм заднего колеса 8.Упругий рычаг привода регулятора давления 9.Регулятор давления 10.Рычаг привода регулятора давления 11.Педаль тормоза А.Шланг переднего тормоза B.Шланг заднего тормоза

При отказе одного из контуров используется для торможения второй контур, что позволяет эффективно затормозить даже при наличии неисправности в тормозной системе.

В гидравлический привод включены вакуумный усилитель и двухконтурный регулятор давления задних тормозов.

1.Шток 2.Уплотнительное кольцо фланца главного цилиндра 3.Чашка корпуса усилителя 4.Регулировочный болт 5.Уплотнитель штока 6.Возвратная пружина диафрагмы 7.Шпилька усилителя 8.Уплотнительный чехол 9.Корпус усилителя 10.Диафрагма 11.Крышка корпуса усилителя 12.Поршень 13.Защитный чехол корпуса клапана 14.Воздушный фильтр 15.Толкатель 16.Возвратная пружина толкателя 17.Пружина клапана 18.Клапан 19.Втулка корпуса клапана 20.Буфер штока 21.Корпус клапана; А-вакуумная камера; B-атмосферная камера; C,D-каналы.

Резиновая диафрагма 10 (рис.2) вместе с корпусом 21 клапана делят полость вакуумного усилителя на две камеры:вакуумную А и атмосферную B. Камера А соединяется с впускной трубой двигателя. Корпус 21 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 13. В корпусе клапана размещен шток 1 привода главного цилиндра с опорной втулкой, буфер 20 штока, поршень 12 корпуса клапана, клапан 18 в сборе, возвратные пружины 16 и 17 толкателя и клапана, воздушный фильтр 14, толкатель 15. При нажатии на педаль перемещается толкатель 15, поршень 12, а вслед за ними и клапан 18 до упора в седло корпуса клапана. При этом камеры А и B разобщаются. При дальней шем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера B соединяется с атмосферой. Воздух, поступивший через фильтр 14, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 10. За счет разности давления в камерах А и B корпус клапана перемещается вместе со штоком 1, который действует на поршень главного цилиндра. При отпущенной педали клапан отходит от своего корпуса и через образовавшийся зазор и канал C камеры A и B сообщаются между собой.

Устройство

В ВАЗ-2115 применяется система тормозов, в которой рабочие контуры разделены диагонально. Это позволяет серьезно повысить степень надежности и безопасность людей. В частности, первый из них контролирует работу переднего правого и заднего левого тормозных механизмов. В случае его отказа включается второй контур.

Кроме того, в схеме работы гидропривода также имеется:

усилитель вакуумный;
регулятор двухконтурный, в задачи которого входит поддержание давления в тормозах, расположенных позади.

Установлен на ВАЗ-2115 датчик, сигнализирующий о снижении объемов тормозной жидкости. Он механический. Помимо этого, есть еще и система стояночных тормозов, которая, в свою очередь, имеет отдельный привод, блокирующий при необходимости заднюю ось.

Как можно понять из схемы, рассматриваемая система достаточно сложна, и периодически в ней возникают те или иные поломки.

Чтобы понять, что за проблема возникла в тот или иной момент, требуется достаточно большой опыт. Впрочем, диагностику произвести несложно и самостоятельно, если воспользоваться нижеприведенными рекомендациями.

Педаль тормоза имеет слишком большой ход

В этом случае можно заподозрить, что:

в гидропривод попал воздух;
произошла утрата упорным кольцом поршня заднего цилиндра упругости, в результате чего оно сместилось внутрь;
из системы вытекла тормозная жидкость;
имеется слишком большой зазор между поршнем основного цилиндра и болтом регулировочным вакуумного усилителя.

в первом случае понадобится произвести прокачку системы;
во 2-м – потребуется полностью сменить цилиндр;
в 3-м – ликвидировать течь путем замены пришедших в негодность уплотнителей или шлангов.

Эффективность работы тормозов низкая

Чаще всего к возникновению данной проблемы приводят следующие причины:

тормозные колодки замаслились;
заклинивают поршни в цилиндрах колес;
пришли в негодность накладки на колодках;
произошел перегрев механизмов тормозной системы;
неверно был настроен регулятор давления;
один из контуров потерял герметичность.

Накладки, имеющиеся на колодках тормозных, понадобится прочистить при помощи проволочной щетки, теплой воды и стирального порошка.

Если произошло заклинивание поршней, то придется менять цилиндры и прокачать систему.

При изнашивании накладок их нужно снять и поставить новые.

Перегрев системы устраняется путем немедленной остановки. Понадобится какое-то время, чтобы она полностью остыла.

Из-за чего не в полной мере растормаживаются механизмы колес

Скорее всего, при этой неисправности будет наблюдаться заедание педали тормоза. В этом случае придется заняться ее регулировкой.

Кроме того, может также причиной быть и исчезновение зазора между поршнем в главном цилиндре и болтом регулировки вакуумного усилителя. Проблема устраняется увеличением просвета.

Если в тормозную жидкость попадет топливо или масло, то иногда происходит набухание прокладок в главном цилиндре. Понадобится промыть всю систему новой тормозной жидкостью и сменить пришедшие в негодность уплотнители.

Наблюдается торможение одного из колес при езде

Чаще всего к такой поломке приводит разрушение стягивающей пружины на заднем тормозе. Испорченную придется снять и поставить на ее место новую.

Также нередко поршни в колесных цилиндрах ненадлежащим образом функционируют, если внутрь попала грязь или они начали ржаветь. Чистка и промывание устранит неисправность.

Иногда притормаживание случается из-за ослабления болтов, крепящих направляющие колодки непосредственно к поворотному кулаку. Если их вновь затянуть или заменить на новые, то неполадка будет устранена.

И, наконец, это может произойти из-за того, что неправильно была отрегулирована стояночная система тормозов.

Ошибка Р0504 или проблема с датчиком педали тормоза

Блог

@belais11051

Привет всем!Я бы хотел вам рассказать немного о ЭБУ м74 и частой ошибке «Р0504 Некорректный сигнал выключателей педали тормоза». В связи с переходом на новые нормы токсичности, инженеры и конструкторы АВТОВАЗА разработали новую линейку ЭБУ м74 и м17.9.7. ЭБУ можно сказать, что нормальные, но ещё до конца не испытаны. Автомобили ведь на этих ЭБУ очень сильно «задушены» нормами токсичности и поэтому без репрога и установки прошивки е2 или ниже никак не погоняешь на машине, но это действие сейчас не все доступно, так как с ЭБУ поменялся протокол, колодки и сам алгоритм репрога, в связи с чем необходимо наличие дополнительного модуля для программатора. Диагностика данных ЭБУ уже доступна, так как все крупные компании позаботились о своих клиентах, и выпустила обновления программ.

Ну ладно, приступлю сразу к рассказу, как избавиться от ошибки «Р0504 Некорректный сигнал выключателей педали тормоза». В связи с тем, что поменялись ЭБУ, АВТОВАЗ начал устанавливать новые датчики и ИМ. Так же на педали тормоза появилось 2 новых датчика, только не пугайтесь, если вдруг вы найдете только один. Конструкторы и инженеры АВТОВАЗа умудрились совместить 2 датчика в 1 корпусе, то есть на педали тормоза установлен по виду только один датчик, но это не так, внутри корпуса находится сам датчик педали тормоза и ещё один датчик, который в простонародье называют «лягушка». Ошибка «Р0504 Некорректный сигнал выключателей педали тормоза» появляется из-за того, что с завода датчики не отрегулированы должным образом. Если вдруг к Вам приехала машина с м74 или м17.9.7 и сканер выдал такую ошибку, то можете смело брать ключи и регулировать зазор датчика, так как он не отрегулирован. Датчик регулируется элементарным образом и не составит большого труда. На корпусе датчика находится две гайки. Одна фиксирует на креплении датчик сверху, а другая снизу. Та гайка, которая находится сверху как раз и регулирует зазор датчика, так что отпускаете немного нижнюю гайку, а потом закручиваете немного верхнюю, тем самым регулируете зазор датчика. В моем случае на датчик был с завода отрегулирован на то, что кнопка нажималась только на половину, теперь я сделал, что она нажимается почти полностью. Я говорю почти из-за того, что я оставил небольшой запас хода кнопки, примерно 2 мм., для того, чтобы при резком отпускании педали тормоза кнопка сильно не забивалась в датчик. Когда отрегулируете зазор, потом заведите машину, предварительно сбросив ошибку, и дайте ей поработать некоторое время, так как ошибка регистрируется не сразу, а через некоторый промежуток времени 5-10 минут. Если ошибка не зарегистрировалась, то смело можете брать с клиента деньги и прощаться с ним. Так же на некоторых автомобилях устанавливается датчик педали сцепления, он тоже нуждается в регулировки, так как если его не отрегулировать машина начинает как бы тупить, так как ЭБУ думает, что педаль сцепления выжата. На этом, пожалуй, я закончу. Если появится новая информация по данным ЭБУ, то я буду выкладывать её на данном форуме, так как он самый лучший.

Данная ошибка возникает часто на новых автомобилях, так как по моему мнению наши машины делаются через … и нет хорошего ОТК, так как пропускают машины с такими багами.

Статья не моя. Огромная благодарность: DimkaTitov (DRIVE2).

13 сентября 2014 — 12522 просмотров Комментарии

Машину заносит или ведет в сторону при нажатии на тормоз

Чаще всего так происходит, если заклинило поршень в колесном цилиндре. Его потребуется разобрать и прочистить. Все обнаруженные испорченные элементы надо заменить на новые.

В некоторых случаях проблема также возникает, если одна из металлических трубок тормозной системы была перебита или засорена.

Аналогично к заносу при торможении приводит и попадание масла на следующие части системы: диски, накладки, барабаны. Они в этом случае нуждаются в обезжиривании.

Кроме того, это может свидетельствовать и о поломке регулятора давления – ремонт этой детали не предусмотрен, потому ее просто меняют на новую.

И, наконец, заносит авто при торможении из-за:

неправильно выставленных углов колес;
низкого давления в одной из шин;
отказа какого-нибудь из тормозных контуров.

О том, как заменить колодки на ВАЗ-2115, рассказывается подробно в этом видео:

Как устроен регулятор давления тормозной системы

17.07.2012
Его главной функцией является регулировка давления в гидравлическом приводе в зависимости от нагрузки на заднюю часть автомобиля.

С помощью регулятора давления тормозная жидкость попадает в задние тормозные механизмы.

Привод регулятора давления

Регулятор давления (под номером 1 на рисунке) прикреплен к кронштейну (под номером 9) с помощью двух болтов (под номером 2 и 16). При этом первый болт держит вильчатый кронштейн (под номером 3) и прикрепляет его к рычагу привода регулятора давления (под номером 5).

К части кронштейна также крепится штифтом (под номером 4) двухплечий рычаг (под номером 5). Верхнее плечо кронштейна связано с упругим рычагом (под номером 10), который через серьгу (под номером 11) шарнирно соединен с кронштейном рычага задней подвески.

Регулятор давления

В регуляторе есть четыре камеры: D и А (на схеме), которые соединены с главным цилиндром, С – с левым, а В – с правым колесными цилиндрами.

Во время нажатия на педаль тормоза через камеру В и С, зазоры Н и К жидкость поступает в колесные цилиндры. Когда давление жидкости увеличивается, то возрастает усилие на поршне, которое стремится выдвинуть его за пределы корпуса. Если усилие от давления тормозной жидкости будет превышать усилие от рычага, то вслед за поршнем под влиянием пружин (под номерами 12 и 17) начнет перемещаться толкатель (под номером 20) с кольцами (под номером 10) и втулкой (под номером 19). Во время этого зазор (на схеме М) будет увеличиваться, а зазоры (на схеме М и К) наоборот уменьшаться.

Когда зазор (на схеме Н) полностью выберется, а клапан (под номером 18) изолирует камеры (на схеме D и C) друг от друга, тогда толкатель (под номером 20) со всеми его деталями перестанет перемещаться за поршнем.

Когда нагрузка автомобиля увеличивается, упругий рычаг (под номером 10) нагружается еще больше, а усилие от рычага на поршень (под номером 5) также увеличивается, иными словами касание уплотнителя (под номером 21) и головки поршня достигается в главном цилиндре при большом давлении. Следовательно, с увеличением такой нагрузки эффективность работы задних тормозов также увеличивается.

В корпусе регулятора давления (под номером 1) есть отверстие, которое закрыто заглушкой (под номером 24). Если жидкость будет вытекать из-под заглушки, то это соответственно будет свидетельствовать о не герметичности используемых колец (под номером 10).

Тормозная система ВАЗ 2115

Безопасность при вождении автомобиля обеспечивается несколькими системами, однако, основная роль возложена все-таки на систему тормозов автомобиля. Своевременное торможение спасает от дорожно-транспортных происшествий, а ручной (стояночный) тормоз помогает зафиксировать автомобиль на наклонной поверхности. Именно этим элементам авто нужно уделять особое внимание. Своевременная диагностика и ремонт помогут обезопасить вас и ваш автомобиль.

Неисправности

Возможные неисправности тормозной системы способы их устранения приведены в таблице:

Будет полезно: Тюнинг лада гранта седан: фото и видео обзор

Увеличенный рабочий ход педали тормоза

Утечка тормозной жидкости из колесных цилиндров

Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода

Воздух в тормозной системе

Удалите воздух из системы

Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре

Замените кольца и прокачайте систему

Повреждены резиновые шланги гидропривода тормозов

Замените шланги и прокачайте систему

Повышенное биение тормозного диска (более 0,15 мм)

Прошлифуйте диск; если толщина диска менее 17,8 мм, следует заменить тормозной диск

Утечка жидкости через уплотнительные кольца толкателя регулятора давления

Замените уплотнительные кольца

Недостаточная эффективность торможения

Замасливание накладок колодок тормозных механизмов

Промойте и просушите колодки

Заклинивание поршней в колесных цилиндрах

Устраните причины заклинивания, поврежденные детали замените, прокачайте систему

Полный износ накладок тормозных колодок

Замените тормозные колодки

Перегрев тормозных механизмов

Немедленно остановитесь и дайте остынуть тормозным механизмам

Применение колодок с несоответствующими накладками

Применяйте только колодки, рекомендуемые заводом — изготовителем

Неправильная регулировка регулятора давления

Отрегулируйте привод регулятора давления

Потеря герметичности одного из контуров (сопровождается частичным провалом педали тормоза)

Замените поврежденные детали, прокачайте систему

Неполное растормаживание всех колес

Отсутствует свободный ход педали тормоза

Отрегулируйте свободный ход педали

Нарушено выступание регулировочного болта штока вакуумного усилителя относительно плоскости крепления главного цилиндра

Отрегулируйте выступание 1,25-0,2 мм регулировочного болта

Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т. п.

Тщательно промойте всю систему тормозной жидкостью, замените резиновые детали, прокачайте систему гидропривода

Заклинивание поршня главного цилиндра

Проверьте и при необходимости замените главный цилиндр, прокачайте систему

Прокачка

Если вы проделали все вышеперечисленное, то настало время перейти к основной работе. Долив масла и разобравшись с проблемой заднего тормоза вы только подготовили свой ВАЗ 2115 к прокачке.

После этого необходимо тщательно вычистить всю тормозную систему. Самое главное, чтобы клапан выпуска воздуха был в идеальном состоянии, иначе прокачать тормозную систему не получиться. В любом случае его можно заменить, но это займет немало времени. Если же с автомобилем все в порядке, то смело снимайте защитный колпачок с клапана.

Теперь нужно один конец шланга вставить в клапан, а другой поместить в сосуд с тормозной жидкостью. Самое главное, чтобы конец шланга был точно погружен в тормозную жидкость, а не просто свисал на ней. После этого вам как раз понадобиться помощник. Его задачей будет нажимать на педаль тормоза.

Сделать это нужно около пяти раз, после чего удерживать педаль на постоянно.

В целом процедуру с выпусканием воздуха нужно провести несколько раз до тех пор, пока в клапане не останется воздуха. В этот момент следите за количеством масла в бачке, поскольку его уровень не должен быть ниже о. Прокачать тормоза на ВАЗ 2115 не так уж и сложно если работать в паре, так что обязательно позовите кого-то на помощь. Когда тормоза будут прокачаны проверьте, как они работают на остальных колесах и если потребуется проведите точно такую же операцию и с ними.

Тормозная система ваз 2114 схема фото

8.1. Схема гидропривода тормозов:

А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза; 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

8.6. Тормозной механизм переднего колеса:

Тормозной механизм переднего колеса

дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой.

8.7. Тормозной механизм заднего колеса:

8.8. Рабочий цилиндр тормозного механизма заднего колеса:

Тормозной механизм заднего колеса

8.9. Привод стояночной тормозной системы:

Стояночная тормозная система

8.10. Датчик аварийного уровня тормозной жидкости:

Датчик аварийного уровня тормозной жидкости

механического типа.

Полезные советы: Прокачать тормоза без помощника можно двумя способами.

Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, заверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см 2 ).
Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру 3–4 раза. При пробном торможении проверьте работу тормозов.
