Головка блока цилиндров ВАЗ 21099: снятие и замена прокладки


Видео «Наглядное пособие по затяжке винтов ГБЦ на ВАЗ 2109»

Основная масса сегодняшних авто не нуждаются в подтяжке болтов головки, но на ВАЗ 2109, она требуется хотя бы для прохождения ТО.
Если начала скапливаться влага в тех местах, где соприкасается блок с цилиндрами, то это верный признак того, что требуется неотложная подтяжка болтов. Влага в вышеупомянутых местах это признак утечки смазки. Основные причины затяжки болтов это:

    повреждение ГБЦ из-за перегрева мотора;

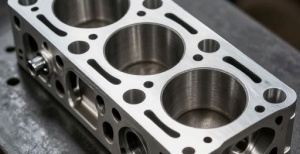

Головка блока цилиндров

  1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
  2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
  3. После этого все винты надо подтянуть на 90 градусов.
  4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

  1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
  2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
  3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
  4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
  5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
  6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

  1. Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
  2. Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
  3. Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
  4. Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
  5. Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
  6. Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ. Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
  7. При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок. Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы .
  8. В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Канал Ремонт Двигателя! И интересное! опубликовал ролик, в котором продемонстрирована процедура подтяжки болтов головки блока цилиндров на «Девятке» с описанием всех нюансов этого процесса.

Обслуживание гидроблока цилиндров своими руками.ГБЦ (голова блока цилиндров) — является важнейшей составляющей в системе двигателя автомобиля. Процесс затяжки болтов ГБЦ, будет по силам автолюбителю, обладающему определенными умениями. Для работы, нам потребуется специальный инструмент и уверенность в себе. Предоставленная инструкция, поможет справиться с задачей и избежать типичных ошибок.

Читать далее: Фольксваген Пассат volkswagen Passat — отзывы фото модельного ряда VW видео

Для начала определим, в каких случаях необходимо произвести затяжку болтов.

Нарушение структуры головы блоков. К таким последствиям, чаще всего, приводит перегрев двигателя.Нарушение герметичности прокладки ГБЦ. Данный факт, так же, говорит о необходимости затяжки болтов. Момент затяжки, рекомендуется регулировать после прохождения определенного километража и в обязательном порядке, после ремонта головы цилиндров.

Как регулируется момент затяжки болтов ВАЗ 2109.Перед началом работ, необходимо подробно ознакомиться с оригинальной инструкцией автомобиля (ВАЗ 2109). Комплектующее руководство, расскажет о подробностях затяжки болтов, согласно требованиям изготовителя. В зависимости от конкретной марки автомобиля, проведение работ может включать в себя важные детали. Необходимо отдать должное советам производителя и учитывать их в ходе работы.

Порядок затяжки болтов ГБЦ, согласно схеме изготовителя ВАЗ 2109.Момент силы затяжения.Знание болтов, подлежащих регулировке.

Поскольку большинство современных автомобилей, не предусматривают дополнительную затяжку, болты имеет определенные характеристики. В таком случае, производитель подразумевает исключительно заводскую регулировку болтов. Поэтому, после повторного воздействия, структура болтов нарушается. При постороннем вмешательстве, болты быстро приходят в непригодность.

В последствии, они могут разорваться.Для того, чтобы избежать регулировки болтов, на более ранних моделях авто (ВАЗ 2109 или аналогичные модели) — необходимо правильно производить ремонт ГБЦ. Работы по ГБЦ, подразумевают обязательную замену прокладки ГБЦ. В данном случае, необходимо использовать прокладки — предотвращающие усадку. Таким образом, можно избавиться от необходимости перетягивать болты.

Если затяжка болтов, все же потребовалась — необходимо строго соблюдать советы производителя. При проведении работ, необходимо не допускать отклонения от оригинальной инструкции. Для правильной регулировки, необходимо строго и уверенно соблюдать последовательность.

Соблюдение момента затяжки болтов ГБЦ.Для контроля за процессом, необходимо следовать определенной технике. Таким образом, можно управлять процессом, предотвращая ошибки. Для этого, необходимо использовать специальный ключ. Динамометрический ключ, позволит контролировать момент затяжки.

Первым делом, с помощью динамометрического ключа, устанавливаем держатель в нулевой положение. Это значит показания прибора, равны моменту начальной позиции держателя. Теперь, необходимо обратить внимание на показатель устройства в момент старта крепежа. Начинаем крутить держатель и смотрим на показатели.

Если при затяжке болтов, момент увеличивается — держатель является прочным и есть необходимость, в его замене.Если, происходит уменьшение в момент затяжки — крепеж разрушен и его, так же, необходимо заменить.В процессе эксплуатации автомобиля ВАЗ 2109, болты ГБЦ постоянно подвергаются разрушающим воздействие.

Читать далее: За что отвечает датчик детонации где находится и как влияет на работу двигателя принцип действия устройства

Правила затяжки

  • перед тем как демонтировать термостат, сливают всю ОЖ;
  • отвинчивают корпус, защищающий воздушный фильтр;
  • карбюратор оставляют на месте;
  • производят отключение приемной трубы у глушителя, со стороны выпускного коллектора.
  • Снятие и установка головки цилиндров на автомобиле

    Головку цилиндров снимают с двигателя на автомобиле, если для устранения неисправности не требуется разбирать весь двигатель. Например, если необходимо удалить нагар с поверхности камер сгорания и клапанов или заменить клапаны или направляющие втулки клапанов.

    Снимайте головку цилиндров в следующем порядке:

    — установите автомобиль на подъемник и отсоедините провод от клеммы «минус” аккумуляторной батареи;

    — поднимите автомобиль и слейте охлаждающую жидкость из радиатора и блока цилиндров, для чего откройте кран отопителя и отверните сливные пробки на радиаторе и блоке цилиндров;

    Рис. 2.33. Установка впускной трубы и выпускного коллектора: 1 – выпускной коллектор; 2 – кронштейн подводящей трубы насоса охлаждающей жидкости; 3 – впускная труба; 4 – заборник теплого воздуха

    — отсоедините приемную трубу глушителей от выпускного коллектора, снимите кронштейн 2 (см. ) подводящей трубы насоса охлаждающей жидкости;

    — опустите автомобиль, снимите воздушный фильтр, отсоединив шланги системы вентиляции картера от крышки головки цилиндров и от карбюратора, а также шланг подачи теплого воздуха от терморегулятора воздушного фильтра; закройте карбюратор технологической крышкой;

    — отсоедините провода от свечей и датчика-распределителя зажигания, от датчиков контрольной лампы давления масла и указателя температуры охлаждающей жидкости, от карбюратора;

    — снимите датчик-распределитель зажигания с кронштейном крепления проводов высокого напряжения, отсоединив от карбюратора и датчика-распределителя вакуумный шланг;

    — отсоедините от топливного насоса шланг подачи топлива, а от карбюратора — шланг слива топлива; отсоедините от впускной трубы трубку эконометра и шланг, идущий к вакуумному усилителю тормозов;

    Рис. 2.17. Снятие узлов системы охлаждения: 1 – датчик указателя температуры охлаждающей жидкости; 2 – отводящий патрубок охлаждающей рубашки; 3 – шланг подвода жидкости из отопителя; 4 – шланг отвода жидкости к отопителю; 5 – подводящая труба насоса охлаждающей жидкости; 6 – термостат

    — отсоедините шланги от отводящего патрубка 2 (см. ) рубашки охлаждения двигателя;

    — отсоедините от двигателя тросы привода дроссельных и воздушной заслонок карбюратора;

    — снимите переднюю защитную крышку зубчатого ремня и крышку головки цилиндров;

    Рис. 2.29. Проверка совпадения установочных меток на шкиве распределительного вала и задней защитной крышке

    Рис. 7.22. Метки для установки момента зажигания. 1 – шкала; 2 – метка на маховике

    — установите рычаг переключения передач в нейтральное положение и поверните по часовой стрелке коленчатый вал в такое положение, чтобы метка на маховике (см. ), видимая в люке картера сцепления, находилась против среднего деления шкалы. При этом метка на шкиве распределительного вала (см. ) должна находиться против установочной метки на задней крышке зубчатого ремня;

    — отверните гайку крепления оси натяжного ролика и снимите ось вместе с роликом и дистанционным кольцом; снимите ремень со шкива распределительного вала;

    — придерживая шкив распределительного вала от проворачивания приспособлением 67.7811.9509, отверните болт крепления и снимите шкив со шпонкой;

    — отверните гайку крепления задней крышки зубчатого ремня к головке цилиндров;

    — отверните болты крепления и снимите головку цилиндров с прокладкой.

    Устанавливайте головку цилиндров в порядке, обратном снятию, соблюдая рекомендации, изложенные в подразделе «Сборка двигателя». Прокладку между головкой и блоком цилиндров повторно применять не допускается, поэтому замените ее новой.

    Рис. 2.65. Болт крепления головки цилиндров

    Если болты крепления головки цилиндров вытянулись и их длина превышает 135,5 мм (см. ), то замените болты новыми. Болты затягивайте в четыре приема в порядке, указанном в подразделе «Сборка двигателя».

    Обжатые гайки крепления приемной трубы глушителей (применявшиеся до 1988 г.) повторно использовать не допускается.

    После установки головки цилиндров отрегулируйте натяжение ремня, установку момента зажигания и привод карбюратора. Проверьте и при необходимости отрегулируйте зазоры в клапанном механизме.

    Видео «Наглядное пособие по затяжке винтов ГБЦ на ВАЗ 2109»

    Правила затяжки

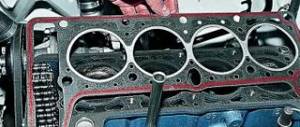

    Уплотнители ГБЦ

    Наступает черед электрокабелей. Для того чтобы снять колодку с проводами зажигания, необходимо будет отжать фиксатор. Таким же образом производится отключение центрального высоковольтного шлейфа.

    Далее требуется убрать топливный шланг, выходящий из помпы, – здесь понадобится разобрать хомуты его держащие. Затем отключают тягу приводов как воздушной, так и дроссельной заслонок от карбюратора.

    Следует также обесточить электромагнитный клапан – для этого достаточно отключить все провода, к нему ведущие. После этого убирают шланг от вакуумного усилителя. Рукава, подающие тепло в салон, полностью снимают.

    Только после всего вышеприведенного можно бюджет снять головку блока цилиндров. Как правило, чтобы извлечь ее полностью, понадобится не просто открутить все болты, но еще и несколько раз дернуть на себя весь узел.

    После удаления пришедшей в негодность прокладки необходимо очистить все прилегающие к ней части от фрагментов резины и другой грязи. После этого все нужно насухо протереть чистой ветошью.

    Прежде чем проводить обратную сборку, требуется убедиться, что болты, удерживающие на месте ГБЦ, сохранили правильную длину. Все дело в том, что они со временем вытягиваются. Нормативная величина составляет 13,55 сантиметра. При несоответствии требованиям, их нужно обязательно сменить.

    Уплотнители ГБЦ

    Правила затяжки

    Уплотнители ГБЦ

    Правила затяжки

    Уплотнители ГБЦ

    Уплотнители ГБЦ

    Правила затяжки

    Порядок замены

    Для замены прокладки необходимо, прежде всего, полностью демонтировать весь узел, удалить пришедший в негодность уплотнитель и вновь собрать все в обратной последовательности. На завершающем этапе крайне важно будет провести затяжку болтов правильно.

    Процедура проводится в том же порядке для двигателей, имеющих как 16, так и 8 клапанов. В первую очередь необходимо будет отключить датчики, контролирующие температуру ОЖ (охлаждающей жидкости) и давления масла.

    • перед тем как демонтировать термостат, сливают всю ОЖ;
    • отвинчивают корпус, защищающий воздушный фильтр;
    • карбюратор оставляют на месте;
    • производят отключение приемной трубы у глушителя, со стороны выпускного коллектора.

    После всего этого потребуется удалить приводную шестеренку от распределительного вала. Перед этим поршень, расположенный в первом цилиндре, необходимо сдвинуть в верхнюю мертвую точку (ВМТ).

    Только после этого разрешается снимать кожух и сам приводной ремень, ослабить болты, фиксирующие шестеренку и снять ее совсем.

    Наступает черед электрокабелей. Для того чтобы снять колодку с проводами зажигания, необходимо будет отжать фиксатор. Таким же образом производится отключение центрального высоковольтного шлейфа.

    Далее требуется убрать топливный шланг, выходящий из помпы, – здесь понадобится разобрать хомуты его держащие. Затем отключают тягу приводов как воздушной, так и дроссельной заслонок от карбюратора.

    Следует также обесточить электромагнитный клапан – для этого достаточно отключить все провода, к нему ведущие. После этого убирают шланг от вакуумного усилителя. Рукава, подающие тепло в салон, полностью снимают.

    Процедура затяжки

    Собрать узел вновь не составит труда, если следовать вышеприведенной инструкции в обратном порядке.

    В то же время нужно особо подчеркнуть, что для правильной замены прокладки необходимо очень точно регулировать затяжку болтов, крепящих ГБЦ.

    Для этого разрешается использовать исключительно динамометрический ключ – он позволяет точно контролировать сам момент натяжения.Перед работой упомянутым ранее инструментом, его держатель необходимо установить на отметке – 0 (ноль). Благодаря этому исходная позиция будет определена как точка отсчета.

    Начиная затягивать болты, нужно следить за показателями с самого начала. Если не произошло их изменение – значит, вероятнее всего, крепеж поддался растяжению, что в целом соответствует норме. Здесь никаких проблем опасаться не следует. Однако при резком увеличении момента необходимо будет стабилизировать растяжение держателя.

    Схема протяжки головки блока цилиндров ваз 2108

    Прежде всего, важно помнить, что предварительно закручивать болты нужно в таком порядке:

    • первые два устанавливаются сверху и снизу в центральные отверстия;
    • третий и четвертый внизу, соответственно, справа и слева от среднего;
    • пятый и шестой вверху также с двух сторон от центрального;
    • седьмой и восьмой идут в крайние левые отверстия;
    • девятый и десятый в правые.

    Далее необходимо будет произвести затяжку всех болтов в таком порядке:

    • первый этап – закручивание производится до показателя 2 кгс*м;
    • на втором круге затяжку осуществляют по вышеприведенному алгоритму, с той только разницей что усилие доводиться до 8 кгс*м;
    • по третьему проходу все болты поворачивают четко на 90 градусов;
    • четвертый этап полностью соответствует предыдущему, и является заключительным.

    Содержание

    [ Раскрыть]

    [ Скрыть]

    Когда необходимо делать затяжку?

    На большинстве инжекторных и карбюраторных автомобилей с двигателями 8 и 16 клапанов затягивать болты головки блока цилиндров в процессе эксплуатации авто не нужно. Но в случае с отечественной «Девяткой» правильно протягивать ГБЦ и затягивать винты необходимо как минимум при проведении технического обслуживания машины.

    По каким причинам может возникнуть необходимость подтяжки:

    1. Произошло повреждение устройства в результате перегрева двигателя. Работа мотора в условиях излишней температуры чревата серьезными неисправностями. Потребуется ремонт ГБЦ силового агрегата, ее шлифовка и последующая установка с затяжкой.
    2. Произошло повреждение либо потеряна герметичность уплотнительной прокладки ГБЦ. Если своевременно не решить эту проблему, моторная жидкость будет попадать в систему охлаждения. Поврежденная прокладка подлежит замене. После смены детали болты головки надо правильно закрутить.
    3. Двигатель отработал определенное время.

    Читать далее: Проверка и калибровка приборов

    Как производится регулировка момента протяжки болтов ВАЗ 2109?

    Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.

    Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.

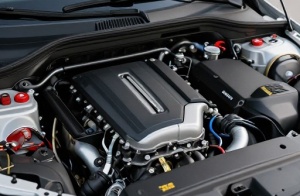

    Момент и порядок затяжки гбц ваз 2109. Последовательность и момент затяжки ГБЦ на ВАЗ 2109

    Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.

    Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:

    1. Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
    2. Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
    3. Используйте, лишь исправные болты.

    Комплект болтов для замены

  • Начиная работать, обязательно проверьте, в каком состоянии находятся держатели.
  • Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.
  • Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.

    Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.

    • динамометрический ключ;
    • штангенциркуль или линейка.

    Затяжка

    Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

    Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

    Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

    Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

    • Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
    • Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
    • Вращайте держатель, следите за показателями;
    • Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
    • Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

    Золотые правила затяжки

    Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

    • Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
    • Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
    • Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
    • Перед работой убедитесь, что держатели находятся в исправном состоянии.


    Проверка болтов

    Схема затяжки

    Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

    Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.


    Последовательность затяжения

    Далее выполняйте работу согласно таблице, и вы все сделаете верно.

    Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.
