Принцип работы обратного молотка

Обратный молоток своими руками

Любые виды кузовных работ являются дорогостоящими и требуют специальных навыков и инструментов. Однако на покупке некоторых возможно сэкономить, соорудив их самостоятельно. Например, обратный молоток своими руками можно сделать за час. Это позволит самостоятельно проделывать и контролировать процесс выравнивания вмятины на кузове в труднодоступных местах.

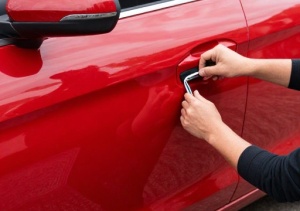

Использование обратного молотка

Изучая информацию о том, как пользоваться обратным молотком, стоит учитывать тип инструмента и степень деформации кузова. Практически во всех случаях рекомендации к использованию одинаковые. Отличаются лишь небольшие детали. В некоторых случаях необходимую работу можно произвести без обработки поверхности, иногда ее нужно обезжирить, а иногда полностью очистить от лакокрасочного покрытия.

Работа обратным молотком требует определенной сноровки. Если опыта его использования недостаточно, лучше потренироваться на каком-либо листе металла, схожей толщиной и прочностью на кузов автомобиля. Если повреждения корпуса слишком сложные, их устранение лучше доверить опытному специалисту.

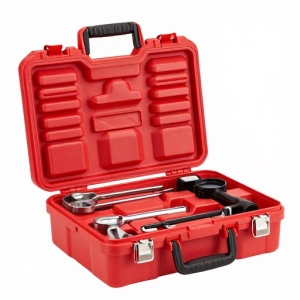

Устройство обратного молотка

Существует несколько вариантов строения обратного молотка:

• вакуумный;
• с пневматическим механизмом вытягивания;
• устройства с несколькими утяжелителями;
• модели с клейкой основой или сменными насадками.

Первый из представленных видов имеет уникальное преимущество перед подобными устройствами. Вакуумная присоска позволяет производить ремонтные работы без повреждения лакокрасочного покрытия. В зависимости от мощности вакуумного обратного молотка, возможно вытягивать небольшие и средние по площади повреждения на различных частях кузова. Однако при работе необходимо соблюдать особую технологию: вытягивание должно производиться от края повреждения r его центру. В ином случае возникает опасное для металла напряжение, которое может привести к излому или непрогнозируемой деформации.

Пневматические обратные молотки удобны тем, что требуют уменьшенного усилия при выполнении работ. Также сферой, где этот инструмент незаменим, является и работа под капотом, в том числе извлечение прикипевших деталей.

Самодельный обратный молоток можно соорудить из самых простых составляющих:

• металлический стержень подходящей толщины и длиной около полуметра;
• стальные шайбы соответствующего диаметра для установки упоров;
• гири для увеличения силы воздействия;
• резиновая рукоятка (возможно заменить на любой другой удобный материал);
• крюк или металлическая пластина с держателем — в зависимости от конструкции предполагаемого молотка.

От состояния всех составляющих зависит, понадобится ли шлифовка и очистка металлических деталей. Для этого можно использовать наждачную бумагу или диск для шлифовки металла, а также могут пригодиться специальные составы. От проектных особенностей будет зависеть, понадобится ли сварочный аппарат или потребуется только устройство для нарезания резьбы. Однако чаще всего без сварки не обойтись, так как закрепление стопорных шайб на стержне обратного молотка лучше производить с помощью надежного шва.

Вакуумный обратный молоток

Есть отдельный вид устройства — это вакуумный молоток. Вакуумная рихтовка автомобильного кузова имеет свою особенность, благодаря которой можно привести в порядок достаточно крупную поврежденную поверхность машины.

Его преимущество заключается в том, что на нем присутствует вакуумная присоска, благодаря ей не потребуется снимать толстый слой лакокрасочного покрытия перед началом кузовного ремонта. Еще по сравнению с обычным инструментом не нужно будет сверлить или приваривать скобы на участке, подверженном ремонту. В этом случае используются пистоны разных конфигураций и форм. Посредством вакуумной присоски при выравнивании вмятины материал хорошо удерживается. Работа с вакуумным инструментом снизит время на работу и трудозатраты.

Вакуумная рихтовка кузова осуществляется следующим образом:

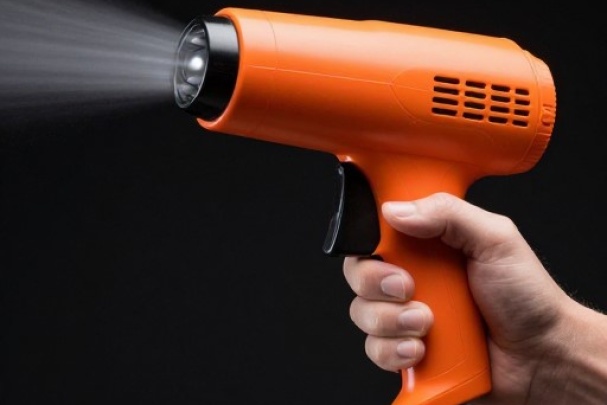

1. Сначала место для выравнивания очищается от жира и прогревается;
2. Вмятина по центру и краям проклеивается клеевыми пистонами нужного размера. Пистоны зацепляются вакуумным молотком, при этом воздействие на поверхность достаточно аккуратное;
3. Повторяйте по очереди два предыдущих действия, пока поверхность кузова не примет нормальную форму;
4. В конце после выравнивания ее хорошо прорабатывают с помощью минилифтера, который идет в комплекте с пистонами.

Несмотря на очевидные преимущества вакуумной вытяжки перед обычным выравниванием, такой способ рихтовки кузова тоже имеет свои минусы. Целиком убрать дефект не получится. Более того, если на поврежденном участке были трещины, то так вы рискуете еще больше его повредить. Соответственно, к выбору способа рихтовки нужно отнестись внимательно, а также правильно выбирать инструменты для работы.

Как видим, обратный молоток — это незаменимый инструмент для проведения рихтовальных работ кузова. Он имеет немало минусов, о которых мы рассказали выше. Но, несмотря на это, только с его помощью можно избавиться от вмятин в труднодоступных местах. Поэтому он обязательно должен присутствовать в арсенале инструментов каждого автомобильного слесаря.

Проектирование устройства

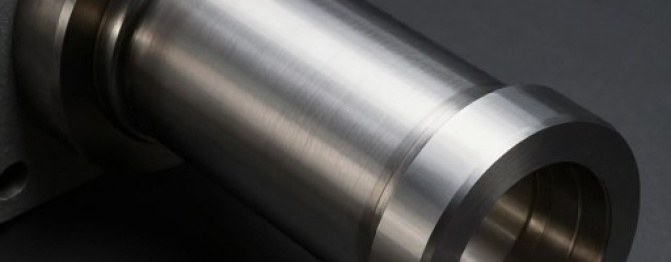

Найти чертежи обратного молотка для кузовного ремонта можно на многочисленных сайтах. Но перед проектированием важно определиться с целями, для которых инструмент будет использоваться. Обратный молоток для рихтовки возможно сделать за полчаса своими руками, однако схему нужно выбрать заранее. Легче всего собрать модель с клейкой основой или со сменными крюками на резьбе.

Первым этапом нужно определиться с размерами молотка. Обычно длины в 50 см достаточно для обеспечения длительной работы и удобства, однако уменьшение этого числа возможно в зависимости от индивидуальных потребностей или наличия нужных материалов.

Вторым этапом делается четкий чертеж, на котором тщательно прорисовывается каждая деталь. Благодаря этому становится понятно количество составляющих частей и степень их готовности к сборке. Чаще всего именно в этот момент можно заранее продумать и изготовить крючки для вытягивания различного размера. Так как обратный молоток можно сделать с одним или несколькими грузами, то такое разнообразие насадок позволит работать со вмятинами различной тяжести. Например, при специфических повреждениях возможна приварка нескольких петель на одной прямой с последующим продеванием в них штыря для вытягивания одной плоскостью.

Этот метод подойдет не для любой вмятины, однако он позволяет сократить возникающие деформационные силы в металле, что позволяет сделать работу быстрее и с минимальными повреждениями.

Обратный молоток для кузовного ремонта: пошаговая инструкция

Процесс изготовления обратного молотка начинается с подготовки материала. В качестве рукоятки будет использоваться металлический прут толщиной 12 мм и длиной 50 сантиметров.

1. Изготовление подвижной «гири»

Гиря для обратного молотка изготавливается из прута диаметром 16 мм. Прут нарезается на 5 ровных частей длина которых равняется 12-16 сантиметров. Прутья закрепляются на основной рукояти с помощью изоленты, а далее осуществляется их сваривание между собой продольным сварочным швом. Важно учитывать отсутствие сварного шлака на поверхности рукоятки.

2. Нарезка резьбы в верхней части рукоятки обратного молотка

Резьба нарезается под длинную гайку примерно на 2-3 сантиметра по прутку. Данная процедура должна осуществляться с учетом всех углов так, как от этого зависит то насколько крепкий получится обратный молоток для рихтовки.

3. Изготовление гнутых крюков для обратного молотка

Данные крюки необходимы для выравнивания деталей в разных плоскостях. Изготовление элементов осуществляется в индивидуальном порядке в зависимости от потребностей пользователя. Процедура сгибания проводится при помощи кувалды и упора.

4. Нарезание резьбы металлических крюков

На готовых крюках для обратного молотка также нарезается резьба, чтобы при помощи длинной гайки соединить два элемента необходимых для работы данного инструмента. Нарезка должна происходить под ровным углом, чтобы две соединенных детали были без перекосов, иначе возможен срыв крюка с резьбы во время рабочего процесса.

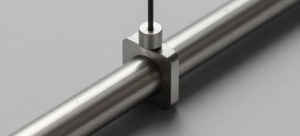

5. Установка стопорных шайб на рукоятку

Чтобы получить качественный универсальный обратный молоток необходимо изготовить надежные стопорные шайбы. Данные элементы принимают большую часть нагрузки во время ударов, поэтому их монтаж должен осуществляться с учетом всех углов. На конце рукоятки нарезается резьба на которую в дальнейшем накручивается гайка с шайбой. Перед установкой шайбы монтируется резиновая ручка изготовленная из изоленты или резиновой шланги.

6. Проверка работоспособности обратного молотка в сборе

Изготовленный обратный молоток должен работать без заеданий и каких-либо трудностей. Все механизмы передвигаются плавно.

Резьба на крюках и стопорной гайке обязательно должна быть смазана, чтобы сохранить узловой механизм.

Видео: как сделать обратный молоток своими руками?

Алгоритм изготовления

Когда модель будущего изделия выбрана, нужно рассмотреть последовательность того, как сделать обратный молоток своими руками. Для начала нужно подготовить все составляющие будущего механизма. Первым этапом проводится очистка и шлифовка. Это необходимо сделать для лучшего скольжения груза по основанию молотка. После этого готовятся составные части. В инструменте с крюком изготавливается насадка нужного размера и диаметра. В случае выбора проекта обратного молотка с клеящейся основой, ее собирают из подручных средств.

Интересное дополнение: если под рукой не нашлось подходящей гири, груз обратного молотка можно соорудить своими руками. Для этого нужно распилить лом на детали одинаковой длины и закрепить их изолентой вокруг стержня, а с помощью сварки соединить полученный результат. Важно помнить, что перемещение по всей длине должно происходить свободно, поэтому делать сварные швы внутри нет необходимости.

Нужно выбрать железный стержень, который будет толще, чем основание обратного молотка, на 3-4 см и отпилить деталь длиной 5-7 см. Внутри просверливается отверстие под толщину стержня. Резьба нарезается внутри под прямым углом, чтобы приваренная далее пластина находилась строго перпендикулярно рабочей рукоятке. Эта площадка должна быть хорошо отшлифована и очищена, а на внешней стороне искусственно создается ребристая текстура для того, чтобы липкая основа лучше взаимодействовала с ней.

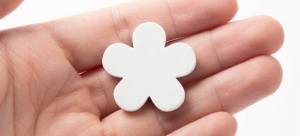

Самодельную липучку из герметика для обратного молотка можно изготовить из различных материалов. Клеящий состав должен отвечать нескольким характеристикам:

• он не должен оставлять следов на лакокрасочном покрытии автомобиля;
• его степень взаимодействия с поверхностью должна обеспечивать надежное сцепление;
• состав должен быть достаточно эластичным.

Самостоятельное изготовление

Изготовить обратный молоток в домашних условиях своими руками достаточно просто. Это не занимает много времени, и не требует особых материалов и инструментов. Для более наглядного понимания можно посмотреть видео в интернете. Примитивный чертеж также не будет лишним.

Для изготовления этого инструмента своими руками понадобится следующее:

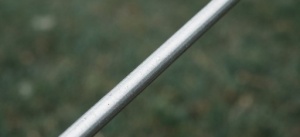

• металлический штырь около 50 см и 20 мм в диаметре;
• груз, который имеет внутреннее отверстие;
• инструмент для нарезания резьбы (необязательно);
• сварочный аппарат;
• болгарка.

Если решено изготовить обратный молоток с крючковым типом крепления, то на конце штыря делается крючок. Сделать его можно с помощью тисков или пассатижей. Или же приварить сварочным аппаратом уже готовый крючок от другого устройства.

Если инструмент делается с резьбовым захватом, то на конце штыря нарезается резьба соответствующим инструментом. Много резьбы нарезать не следует, так как металл кузова довольно тонкий.

После изготовления наконечника на штырь надевается груз, который ограничивается с обратной стороны инструмента. Это можно сделать при помощи сварки, или использовать резьбовой упор. Второй способ преимущественнее, так как позволит использовать разные по весу грузы в зависимости от требуемого усилия на конце обратного молотка.

Как самостоятельно превратить старый амортизатор в обратный молоток?

В первую очередь, демонтированную запчасть необходимо правильно разобрать. Если амортизатор снят с автомобиля ВАЗ, дальнейшая работа будет не слишком сложной. Разумеется, потребуются и стандартные инструменты, которыми обычно укомплектован гараж автолюбителя, предпочитающего самостоятельное обслуживание и ремонт: тиски, болгарка, ручной сварочный аппарат, газовая горелка или тигель (для плавки свинца).

Инструкция

Для переделки старого амортизатора в полезный инструмент понадобится его верхняя часть и шток.

Заранее позаботьтесь о емкости для слива масла, которое прольется из распила.

1. Стойку нужно зажать в слесарные тиски и аккуратно обрезать ее ручной болгаркой до тарелки с установленной пружиной, не цепляя шток. Все крепежные элементы и детали стойки нужно разобрать и снять, из верхней крышки амортизатора вынуть сальник и втулку.
2. Для сборки полноценного и функционального обратного молотка на амортизаторный шток остается смонтировать ручку, подвижную гирю и насадки.
3. Если у вас в гараже нашлись детали ручки старого перфоратора или ручной дрели – это большая удача, если нет, – можно приделать к штоку любой напоминающий ручку хомут, способный справиться с задачей и удобный для ваших рук.
4. Хомут ручки крепится в той части, где на штоке располагается резьбовое соединение. В качестве втулок накрутите две гайки и надежно приварите. Верхняя крышка штока надевается с обратного конца и тоже приваривается к гайкам. Неровности, капли и наплывы от сварки можно сточить болгаркой, а потом – прикручивать ручку-хомут.

Альтернативный вариант – приварить к штоку на расстоянии ширины ладони от края подходящую по диаметру шайбу, обтянуть ручку топливным шлангом против скольжения и закрепить его на резьбе небольшой шайбой и гайкой.

• Для изготовления подвижной гири можно использовать срезанную верхнюю часть стойки. Кроме того, необходимо подобрать трубу нужного диаметра: чтобы она свободно скользила по штоку и входила в подготовленный цилиндр из амортизаторной стойки, оставляя внутри свободное пространство.
• Внутреннюю и внешнюю части будущей гири нужно отцентрировать гайками или шайбами, а один из торцов заварить таким образом, чтобы отверстие трубы осталось открытым. Зазор между деталями заливается расплавленным свинцом или цинком, например, от старого АКБ или карбюратора, чтобы добавить болванке веса. Перед заливкой расплавленным составом корпус гирьки тоже нужно прогреть горелкой.
• После остывания металла получившуюся гирю отбойника зачищают болгаркой, чтобы придать ей аккуратный вид и убрать лишние капли от сварки, и устанавливают на шток.
• Для использования потенциала обратного молотка в полной мере и применения его для различных работ сделайте накручивающиеся на свободный конец штока насадки: зацепы из болтов, насадки под головку и т.д. Для выправления несложных вмятин на кузове автомобиля обратный молоток можно использовать в комплекте с поисковыми магнитами, которые можно приобрести в специализированных магазинах.

У кого получилось? Поделитесь в комментариях проблемами, с которыми Вы столкнулись.

Разновидности

Обратный молоток для кузовного ремонта бывает четырех типов:

1. Обратный молоток вакуумный наиболее универсальный, в то же время наиболее дорогой. Он крепится к металлу с помощью присоски, вакуум в которой создается компрессором. Для работы с вмятинами различного размера производители комплектуют инструмент присосками нескольких размеров. Качество вакуумной фиксации не уступают качеством другим типам крепежа. Крепить эту модель можно к различным поверхностям, независимо от кривизны, наличия краски и каких-либо загрязнений.
2. На клееной присоске – изготавливаются с резиновой присоской, которая крепится к поверхности с помощью клея. После высыхания клея, к насадке клеится штырь резьбовым креплением. Затем вмятина вытягивается обычным образом. Затем штырь выкручивается, а насадки снимаются путем нагревания клея монтажным феном. Остатки клея удаляются растворителем. Минус этого типа в том, что работать им в зимнюю пору практически невозможно, так как клей не схватывается. Отметим, что растворитель разработан специально для такого клея, и на покраску автомобиля он не повлияет.
3. Со сварочной фиксацией – этот тип раньше был наиболее распространенным, но из-за большого количества недостатков и ограничений используют такие молотки намного реже. Для его применения нужно приварить к кузову гайку, в которую вкручивается штырь инструмента. Рабочая поверхность должна быть предварительно очищена от краски грунтовки, чтобы был доступен открытый металл. Гайка приваривается с помощью точечной сварки. После рихтовки, гайка срезается, место сварки зачищается и окрашивается. Из-за большой сложности, такой тип инструмента применяется только в очень сложных случаях.
4. Механический молоток – имеет классическую конструкцию, отличается только типом крепежа. Обычно в и качестве выступают крючки и зажимы. Он используется только в тех случаях, когда на кузове есть место крепления. В некоторых случаях в корпусе может быть сделано отверстие, которые завариваются после выполнения работ. Очень часто механические молотки используются для демонтажа подшипников, кода нет доступа к их обратной стороне. При этом подшипник остается целым.

Читать также: Сварочное оборудование для аргонодуговой сварки

Обратный молоток своими руками: механический и пневматический

Импульс удара простого молотка направлен внутрь ударяемой поверхности, в результате чего она деформируется. В обратном молотке направление импульса противоположное, благодаря чему появляется возможность деформацию устранить. Устройство широко применяется при кузовном ремонте поврежденных автомобилей и в умелых руках устраняет даже глубокие вмятины. Обратный молоток поможет также при снятии подшипников в труднодоступных местах. Пневматическая разновидность устройства используется для извлечения пригоревших форсунок дизельных двигателей. Статья расскажет, как сделать обратный молоток своими руками.

Изготовление обратного молотка и кузовной ремонт своими руками

Такая разновидность автомобильного ремонта как ремонт кузова — операция достаточно сложная. От вас потребуется ряд специальных знаний, а также приспособления и инструменты. Немаловажную роль в кузовном ремонте играет обратный молоток. Данный инструмент достаточно прост и его можно без проблем сделать самостоятельно. Тем более что на эту тему есть много рекомендаций и видео, а также чертежи.
Сегодня вы узнаете, как сделать обратный молоток своими руками и как правильно применять его по назначению.

Механический обратный молоток

Для изготовления понадобятся:

1. Резервуар стройки разрезается по окружности со стороны штока на расстоянии 2 см от края.
2. Извлекается цилиндр стойки.
3. Молотком выбивается направляющая втулка штока.
4. Извлекается шток.
5. Два штока соединяются безрезьбовыми концами, свариваются. Место соединения зачищается и шлифуется. Получившийся стержень имеет длину около 60 см с резьбой на обоих концах.
6. С одной стороны на стержень надевается шайба 60 мм и приваривается. Расстояние от края до места крепления подбирается в зависимости от длины рукоятки.
7. Рукоятка закрепляется гайкой.
8. Отрезки труб (одна немного толще стержня, вторую можно отрезать от резервуара стойки) вставляются друг в друга и выравниваются — стенки трубок не должны касаться друг друга. С одной стороны на срезы труб наваривается шайба подходящего размера.
9. В пространство между отрезками труб помещаются куски свинца.
10. Деталь нагревается горелкой до расплавления свинца.
11. После застывания свинца ударная гиря готова. Для удобства в работе на деталь можно надеть опоры буферов сжатия стоек, имеющих вид металлических крышек с центральным отверстием.
12. Гиря надевается на стержень.
13. На противоположенный рукоятке конец молотка гайками закрепляется предохранительная шайба, не позволяющая гире соскользнуть со стержня.

Устройство готово к работе.

Типы обратных молотков

Данные инструменты отличаются один от другого способом закрепления к деформированной поверхности. Они бывают:

• пневматическими;
• с присоской;
• приварными;
• механическими.

Рассмотрим каждый вид более подробно.

Пневматический

Это довольно дорогое, но очень эффективное устройство, обычно используемое для форсунок, которые требуется вынуть из головки блока цилиндров двигателя внутреннего сгорания. Его кончик по виду напоминает обычный домашний вантуз, применяемый для очищения засоренной канализации. На конце пневматического молота есть небольшая тарелка из резины, именно ее прикладывают к деформированному месту. Инструмент подсоединяют к компрессору, тот откачивает воздух между тарелкой и кузовом, присос надежно прикрепляется к поверхности металла. После чего мастер резко оттягивает гирю назад, образуется обратная тяга, которая вытягивает вмятину.

Как правило, в стандартной комплектации к этому виду молотка идут три резиновые насадки разного диаметра. Самая большая из них позволяет выравнивать широкие деформации, а маленькая — небольшие по площади изъяны. Пневматический молот при соединении с компрессором образует высокую мощность фиксации. Резиновую тарелку можно прикладывать к абсолютно ровным либо наклонным поверхностям, например, к обтекаемым кузовам. Данный инструмент очень удобен в использовании, имеет вес не более полутора килограмм.

Главным достоинством пневматического молотка является возможность выравнивания дефектов без удаления лакокрасочного слоя. Когда машина получила незначительный изъян, его можно оперативно откорректировать без существенных временных и материальных трат, необходимости нанесения шпаклевки, слоя краски и лака.

С клеевой присоской

Это устройства, которые прикрепляются к кузову машины при помощи специального клея. После схватывания в резьбовое отверстие на насадке вкручивается штырь обратного молота. Далее выполняется выравнивание искривленной поверхности резкими движениями гири. Когда работа выполнена, штырь выкручивается, присоска отсоединяется с помощью строительного фена.

Нагреваясь, клеевой слой становится мягким, накладка просто удаляется. Для снятия с поверхности металла остатков клея используется химический растворитель. К недостаткам молотка с присоской относят невозможность схватывания клеевого состава в холоде. Из-за этого зимой исправление удается выполнять только в теплом помещении.

Этот метод позволяет корректировать проблемные места кузова авто без удаления ЛКМ — присоски прикрепляются непосредственно на краску, не растворяют, не разрушают ее. Так как у клеевого состава химическая составляющая разнится с краской, растворитель не вступает с ней в реакцию, что предотвращает размытие цвета во время снятия с поверхности металла остатков закрепляющего вещества.

Со сварочным фиксированием

Самые востребованные, распространенные среди российских автолюбителей — обратные молотки для споттера, у которых фиксация с металлической поверхностью осуществляется при помощи инвертора. На поверхность приваривается стальная гайка, в нее вкручивается кончик инструмента, после чего выполняется выравнивание вмятины. Данное устройство имеет некоторые недостатки. Это, в первую очередь, необходимость наличия для выполнения работы сварного инвертора.

Также для дуговой сварки поверхность обрабатываемого металла должна быть полностью очищена от краски. Точечно приварить гайку удается только к блестящей стали. После вытягивания элемент аккуратно удаляется болгаркой, а место среза тщательно шлифуется. Затем гайка переставляется в следующую точку выравниваемой поверхности, действия повторяются.

Отметим, что после каждого приваривания место присоединения гайки требуется шпаклевать, грунтовать, окрашивать и лакировать, только таким образом удается добиться однородности исправленного дефекта с остальной поверхностью машины. Молоток со сварным креплением используется в случаях, когда требуется исправить большое по площади искривление. Так как фиксация гайки выполняется с помощью точечного сваривания, данный вид молотка эффективен даже при минусовых температурах внешней среды, в отличие от самоклеящихся присосок.

Механический

По конструкции это то же приварное устройство, с единственным существенным отличием — его оснастками являются зажимы, крючки. С его помощью выполнить выравнивание центральной части деформированной поверхности невозможно, так как крюками можно закрепляться только за края кузова.

Мастера, у которых под рукой есть только такое устройство, для исправления дефекта прорезают небольшие отверстия в металлической поверхности, за них и цепляются крючками. После чего прорези аккуратно завариваются, шлифуются, покрываются краской и лаком. Из-за того, что крючки скручиваются, приваривать к металлу можно гайки любого диаметра.

Механические молотки обычно используются для снятия шруса, без них не обходится ремонтирование ходовой части авто, когда невозможно подступиться к обратной стороне подшипников для выполнения удара по ним. Часто в стандартной комплектации присутствуют и зажимы, позволяющие завладеть скобой шарнира одновременно в нескольких точках и выполнить полную разборку ходовой, не разбивая металлический подшипник.

Пневматический обратный молоток

Для сборки понадобятся:

• пневматическое зубило. По сравнению с пневматическим молотком обладает меньшими габаритами – переделанным устройством будет удобно работать в подкапотном пространстве автомобиля;
• металлические заготовки для изготовления на токарном станке корпуса устройства и заглушки;

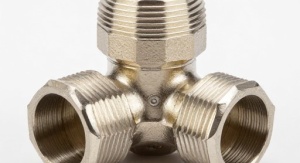

• металлический штуцер для шланга;
• болгарка, ножовка по металлу, газовый и гаечные ключи, измерительный инструмент;
• компрессор производительностью 250-300 литров воздуха в минуту, воздушные шланги.

1. С цилиндра пневматического зубила снимаются резиновый пыльник, стопорное кольцо, втулка и пружина – эти детали после переделки больше не понадобятся.
2. Корпус с рукояткой зажимаются в тиски. Газовым ключом цилиндр выкручивается из корпуса. Придется приложить значительные усилия – резьба цилиндра во многих моделях выполнена под некоторым углом.
3. Из снятого цилиндра извлекается ударный поршень и воздушный клапан.
4. На наружной стенке цилиндра от переднего среза нарезается резьба длиной 3-4 см – на нее будет закручиваться заглушка.
5. Из рукоятки зубила выкручивается втулка для штуцера с сеточкой для защиты от попадания мусора внутрь устройства.
6. Корпус пневматического зубила разрезается на две части.
7. Тщательно измеряются детали внутренней поверхности корпуса: длина, угол и шаг резьбы, место расположения воздушного отверстия, форма задней стенки и т. д.
8. Изготавливается подробный чертеж.
9. По чертежу на токарном станке изготавливается новый цилиндрический корпус, внутренний профиль которого, а также расположение отверстия воздуха соответствует распиленной детали. При вытачивании на станке желательно, чтобы распиленный корпус находился рядом – возможно понадобятся дополнительные измерения. Снаружи задней стенки токарным способом вытачивается хвостовая часть – шток длиной 5-7 см и диаметром 1,5 – 1,6 см с резьбой. На хвостовик будут крепиться приспособления для фиксации и извлечения форсунок. Отдельно вытачивается заглушка, внутренняя резьба которой соответствует ранее нарезанной на цилиндре. Этот этап изготовления молотка самый ответственный. От точности изготовления будет зависеть работоспособность изделия и безопасность работы с ним. Поэтому токарную обработку должен проводить квалифицированный специалист.
10. Для увеличения прочности изготовленные корпус и заглушка закаливаются.
11. Над воздушным отверстием снаружи корпуса наваривается металлическая втулка, внутренняя резьба которой соответствует резьбе втулки с защитной сеткой.
12. От металлического долота для пневматического инструмента отрезается хвостовая часть. После помещения обрезанной детали в торец цилиндра она должна быть на одном уровне с его срезом. Хвостовик долота изготавливается из твердосплавного материала и выдерживает удары поршня.
13. Внутрь цилиндра помещается поршень.
14. Широкая часть цилиндра с установленным на ней воздушным клапаном вкручивается в новый корпус. Для получения необходимого усилия при закручивании целесообразно на корпусе цилиндра сделать проточки под гаечный ключ.
15. В верхнюю часть цилиндра вставляется обрезанный хвостовик зубила и накручивается заглушка. Для исключения ее откручивания при работе в корпусе просверливается отверстие 6 мм, нарезается резьба и закручивается фиксирующий болт.
16. Во втулку над отверстием для воздуха вкручивается переходник с защитной сеткой и штуцер для воздушного шланга.
17. На штуцер закрепляется воздушный шланг. Пневматический обратный молоток готов к работе.

Что такое обратный молоток

Обратный молоток для кузовного ремонта – инструмент, предназначенный для удаления вмятин с поверхности автомобиля. Как правило, эти дефекты нельзя выправить обычными инструментами, поэтому часто обратный молоток используют для рихтовки вмятин на порогах, арках и стойках транспортного средства. Инструмент в классическом исполнении, представляет собой штырь длинной 50 сантиметров. Диаметр стального прута равен двум сантиметрам. На нем размещено два элемента: резиновая втулка с одной стороны, а с другой – шайба из металла. Она удерживает молоток в устойчивом положении и защищает корпус инструмента от вибраций, возникающих в результате нанесения ударов.

Инструмент используют для рихтовки небольших по площади повреждений.

Приспособление для рихтовки дефектов оснащается дополнительными зажимами и металлическими крюками, с помощью которых в процессе рихтовки захватывают скобы, приваренные к кузову машины.

Применение обратного молотка во многом зависит от места расположения и сложности дефекта. Различают несколько видов инструмента:

1. Инструмент с пневматическим механизмом.
2. Споттер.
3. Вакуумные молотки.
4. С клеевыми накладками.

Для точечной рихтовки вмятин на поверхности кузова нового автомобиля рекомендуется использовать именно вакуумные молотки. Схема его работы заключена в следующем: с помощью присоски инструмент крепят к восстанавливаемому участку, далее, рукоятку тянут «на себя», и в результате, за счет сжатия воздуха, происходит выравнивание вмятины. Принцип работы этой разновидности устройства позволяет устранить дефекты без повреждения лакокрасочного покрытия кузова автомобиля.

Communities › Сделай Сам › Blog › Обратный молоток.

Понадобился мне обратный молоток, да так что бы сегодня, а не под заказ на 2недели. Решил собрать сам из подножных материалов.

Покопавшись, нашёл только болты и что то похожее на обратный молоток. Но не фига не работающий)

Всё обрезал оставил себе только сам пруток. Нашёл кусок трубки более менее подходящий по диаметру.

Решил утежелить трубку болтами, благо их много)

На один конец вместо ручки приварил болт от полуоси.

Сверху “ударную площадку” или шайбу по русски. Что бы удар был как более чётким и не приходился на сварку.

На битку сделал такуюже площадку.

Решил себя обезопасить от задиров на руке, да и когда с полуосями работаешь весь в молибдене измазываешься. короче что бы рука с битка не слитала сделал вот такую “antislip”)

Взял ремень, сделал пазик.

И болтиком зафиксировал.

Обматал, сделал скос и пазик с другой стороны

И так же зафиксировал.

Ручка теперь скользит не должна.

на противоположную сторону прутка приварил гайку, сразу с нужным мне шагом.

И вот такой молотк получился.

Как только всё остыло, сразу оппробывал.

Со своей задачей справился он на ура. Времени взяло около 2 часов. Из них почти всё время я ждал что бы металл остыл)

Как сделать приспособление самостоятельно?

1. Чтобы сделать данное устройство своими руками, вам необходимы будут железный, а еще лучше стальной (нержавеющий) прут длиной 50 сантиметров и сечением 10-20 миллиметров, а также стальная втулка (гиря), крюк и рукоять из эбонита.
2. Крючок-захват вы можете либо приобрести уже готовый либо сделать сами из стали, имеющей толщину 4 миллиметра.
3. Чтобы изготовить вакуумную разновидность обратного молотка, вы можете использовать вместо захвата присоску от какого-либо инструмента, например, обычного вантуза.
4. После того как соберете приспособление, тщательно обработайте все его элементы сначала напильником, а затем наждачной шкуркой с тем, чтобы удалить все зазубрины и заусенцы.
5. После этого, опробуйте новый инструмент на какой-нибудь ненужной автомобильной детали.

Читать также: Подключение электроплиты к трехфазной сети

• Устройство и применение обратного молотка, изготовление инструмента своими руками
• Что такое обратный молоток для кузовного ремонта
• Назначение и виды обратных молотков
• Как пользоваться обратным молотком
• Занимаемся самостоятельным изготовлением обратного молотка

Многие водители, сталкиваясь с понятием «обратный молоток», не понимают, что это такое. Хотя, если вам не приходилось самостоятельно заниматься ремонтом кузова, с большой вероятностью вы никогда и не видели подобный инструмент. Но если все же ремонтировать кузов вам приходится – без обратного молотка не обойтись. В связи с этим цель нижеприведенной статьи – рассказать не только, что такое обратный молоток, но и как сделать обратный молоток для кузовного ремонта своими руками.

Что такое обратный молоток для кузовного ремонта

В процессе работы с автомобильным кузовом самой тяжелой и ответственной частью является рихтовка, то есть выравнивание поверхности кузова. Для выполнения этой задачи даже специалистам необходимо иметь под рукой профессиональное оборудование, к которому относится и обратный молоток.

В дополнение к этому на многих обратных молотках также присутствуют крюки, при помощи которых устройство может захватывать скобы, приваренные к кузову, и тем самым надежно удерживаться на нем во время проведения рихтовки.

Назначение и виды обратных молотков

Зачастую обратный молоток используется для устранения небольших вмятин на металлических деталях автомобильного кузова, к которым либо нельзя получить прямой доступ, либо выравнивать их необходимо с обратной стороны. При помощи обратного молотка очень удобно работать с автомобильными порогами, колесными арками и стойками.

Существует своя классификация обратных молотков для кузовного ремонта, которая включает в себя:

• С гирями (используется две и три).

• Обратные молотки, работающие благодаря пневматическому механизму.

От вида обратного молотка зависит особенность проведения рихтовальных работ. Для выравнивания поверхности кузова нового автомобиля лучше использовать вакуумный обратный молоток, так как только он позволяет выполнять такую сложную работу без предварительного снятия лакокрасочного покрытия. В том же случае, если вы собираетесь применять один из оставшихся видов молотков, ту часть кузова, где находится вмятина, предварительно нужно будет тщательно зачистить при помощи наждачной бумаги. В противном случае лакокрасочное покрытие все равно будет повреждено обратным молотком.

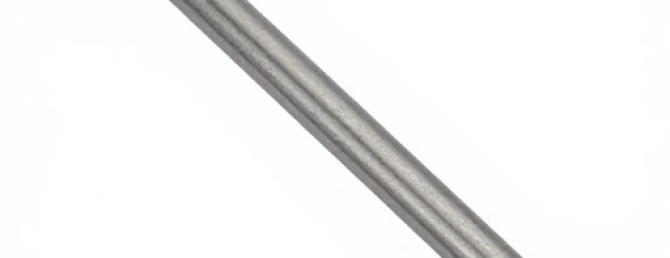

Как пользоваться обратным молотком

Весь процесс рихтовки вмятин на автомобильном кузове с использованием обратного молотка следует выполнять в следующем порядке:

1. Промойте водой всю рабочую поверхность так, чтобы удалить все загрязнения, и обязательно обработайте всю поверхность обезжиривающим средством.

2. При необходимости удалите с рабочей поверхности лакокрасочное покрытие. Для этого практичнее воспользоваться шлифовальной машинкой.

3. Приварите к участку с вмятиной круглые ремонтные шайбы.

4. К обратному концу молотка прикрепите специальный крюк, который должен идти в комплекте с инструментом.

5. Зацепите крюк за шайбу.

Читать также: Как согнуть трубу глушителя своими руками

6. Удерживая инструмент одной рукой за рукоятку, возьмите второй рукой за гирю и направьте ее к рукоятке. При этом ваше движение должно быть максимально резким.

Благодаря тому, что обратный молоток плотно сцеплен с кузовной поверхностью, с каждым вашим движением гирей происходит выравнивание обратной вмятины. При этом, чем сильнее вы будете осуществлять удары гирей, тем быстрее пойдет процесс рихтовки автомобильного кузова.

В работе с обратным молотком необходимо вести себя крайне осторожно. Ни в коем случае не спешите и после каждого удара оценивайте, как изменилась вмятина. Это поможет вам избежать образования новых вмятин на краю существующего дефекта. Но если работать неспешно и правильно выполнять все указания, устранить небольшую вмятину можно буквально за несколько минут.

Зачастую обойтись в ремонте кузова автомобиля без обратного молотка невозможно, хотя каждый раз необходимо трезво оценивать ситуацию, и если площадь работы слишком большая – прибегать к использованию других инструментов. Что же касается обратного молотка, то, к счастью, такой инструмент для кузовных работ можно изготовить и своими руками.

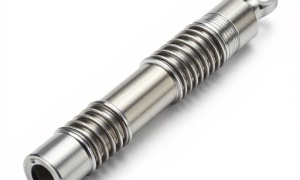

Занимаемся самостоятельным изготовлением обратного молотка

Обратные молотки сегодня можно купить в любом автомагазине. Стоит отметить, что продаваться они могут и как отдельная единица, и как часть набора инструментов, специально предназначенных для ремонта кузова. Но поскольку в обратном молотке нет никаких сложных механизмов, его можно сделать и в домашних условиях.

Чтобы изготовить своими руками инструмент для кузовного ремонта, потребуется подготовить некоторые материалы:

• Штырь из прочной стали, длиной 50 см, а диаметром 2 см.

• Рукоятка или насадка, которую можно будет надеть на стальной штырь. Рукоятка должна быть изготовлена из эбонита или каучука.

• Сварочный аппарат и защитные приспособления к нему (перчатки, маска).

• Стальной крюк толщиной не более 0,5 мм.

• 16-сантиметровая гиря толщиной около 6 см.

• Стальные шайбы в количестве 2 штук (подойдет диаметр 2,5-3 мм).

Все остальные работы по изготовлению обратного молотка для кузовного ремонта своими руками рекомендуем проводить в следующей последовательности:

1. При необходимости очищаем металлический штырь от ржавчины путем шлифования и обрабатываем идеально ровную поверхность любым обезжиривающим средством.

2. На один из концов штыря необходимо закрепить крюк. Если крюк имеет с одной стороны резьбу, ее также можно выполнить и на штыре, создав съемное соединение. В противном случае для крепления крюка придется использовать сварку.

3. У основания крюка обязательно необходимо поместить шайбу, которая будет препятствовать перемещению гири к рабочей поверхности и случайным ее повреждениям.

4. Чтобы надеть гирю на металлический штырь, в ней необходимо проделать отверстие, диаметр которого должен быть на 1 миллиметр больше диаметра штыря. Благодаря этому гиря сможет свободно перемещаться, и вы сможете придавать ей любое возможное ускорение.

5. Гиря надевается на штырь, и поверх нее крепятся стальные листы, которые позволят максимально надежно захватывать ее для нанесения удара по кузову. Поверх нее также стоит надеть и приварить еще одну шайбу, чтобы гиря не ударялась об рукоятку.

6. Приступайте к фиксации ручки. Учтите, что она должна сидеть на штыре максимально надежно, поэтому по возможности ее необходимо приварить к основанию штыря.

На этом процесс изготовления обратного молотка завершается. Как видите, если заранее подготовить материалы и инструменты, на все работы уйдет не более 40 минут. Своими руками можно даже изготовить обратный молоток с вакуумной присоской, которая существенно упростит выполнение ремонтных работ по кузову. Для этого вместо крюка, которым инструмент крепится к рабочей поверхности, необходимо использовать специальные присоски, которые смогут обеспечить такую же надежность крепления.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
