1232-A Фаркоп для Лада-Калина Cross (2014-2016) (без электрики)

Лада Калина Универсал Не местная травка… › Бортжурнал › Установка фаркопа AvtoS калина универсал!

В связи с потребности по хозяйству было решено поставить на машинку фаркоп. Был выбран фаркоп фирмы AvtoS, так как у него были самые хорошие характеристики по допустимой нагрузке, плюс фирма гарантировала, что этот фаркоп встанет без проблем, плюс съёмный шар.

Распакованный фаркоп…

От услуг фирмы по установке отказался (цена услуги 1500 руб), устанавливал сам. Загнал машину на яму у знакомого в гараже и приступил к процессу установки.

боковые отверстия для крепления в лонжероне…

Заводские отверстия в лонжеронах нашел быстро, просто приставил фаркоп и пошурудил шилом:)

примерка…

обработал отверстия

наживил болты справа…

сзади…

и слева около выхлопной…

После затянул все болты. Устанавливал один, особых проблем не было, все встало как родное. Единственный момент помучился с затяжкой болтов у выхлопной трубы, неудобняк писец…

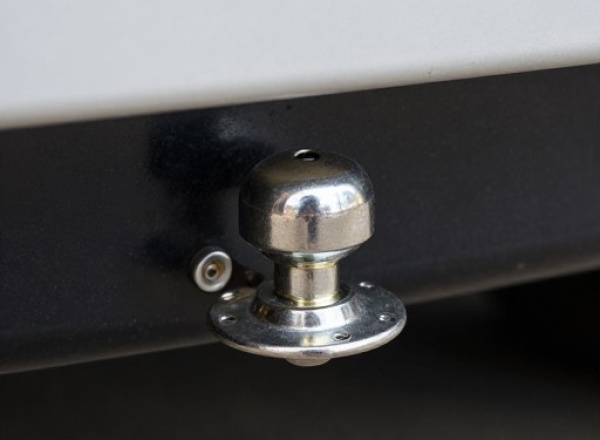

установил шар и крепление розетки…

Покатавшись так пару дней решил подключить розетку к штатной проводке. Розетка с проводом и скотчлоки были в комплекте фаркопа.

комплект электрики…

схема подключения из инструкции…

www.drive2.ru

Фаркоп для универсалов и его установка

Рассмотрим порядок монтажа, руководствуясь штатной инструкцией. Отметим, что все крепёжные винты фаркопа являются метрическими и имеют типоразмер М10. Вам понадобится накидной ключ, но не только он. Учитывая массу изделия, монтаж лучше проводить вдвоём: один механик держит фаркоп, второй – закручивает винты.

Освобождаем от мастики отверстия в лонжеронах

Прежде всего, перед установкой нужно найти штатные резьбовые отверстия. Используя крестовую отвёртку, их очищают от антикора.

Сам узел фаркопа подводят под кузов так, чтобы не повредить крепление глушителя. Затем, рукой вкручивают шесть болтиков, которые должны быть в комплекте. Не забывайте устанавливать и шайбы, прилагаемые изготовителем.

Подобраться к шляпкам болтов будет непросто. Используйте накидной ключ с карданным механизмом, чтобы поджать все винты в последнюю очередь.

Важно знать, что при выполнении монтажа нельзя использовать электроинструмент. Рука, вращающая рукоять накидного ключа, развивает вполне достаточное усилие.

В зависимости от квалификации установщика, все операцию по монтажу занимают 10-20 минут. Дополнительно, может потребоваться подсоединить розетку, которая должна питать электронику прицепа. Тут лучше обратиться к официальному дилеру. Самостоятельно подключать проводку нельзя – это грозит потерей гарантии. Желаем успеха.

Как установить фаркоп на Калину 2 универсал и хетчбек своими руками (фото и видео)

Автор admin На чтение 7 мин. .4k. Опубликовано 24.02.2015

Легко ли правильно выбрать тягово-сцепное устройство для «Калины-2»? К универсалам второго семейства могут не подходить фаркопы, предназначенные для ВАЗ-1118 (универсал «Калина-1»). Причины такого несоответствия мы рассмотрим дальше. А вообще, можно запомнить правило: для универсала «Калина-2» подойдёт фаркоп «Гранты», и может быть, какой-то ещё. Чёткое правило есть и для хэтчбеков. Все фаркопы, предназначенные для «Калины-2» в кузове «хэтчбек», повторяют конструкцию устройств, подходящих для ВАЗ-1119 (хэтчбек первого семейства). Методы установки тягово-сцепных устройств у нас рассматриваются тоже. Приятного прочтения.

Что именно нужно купить для универсала

Обратимся к официальной документации, точнее, к каталогу сборочных единиц. В этом документе на одном из чертежей представлен каркас кузова:

Каркас заднего пола, кузов-универсал

Все детали, помимо 12-й, составляют каркас пола. К деталям «14» и «3», а также к швеллеру «13» нужно крепить фаркоп. В указанных деталях предусмотрены отверстия (суммарное их число равно 6-ти).

Расстояние от детали «13» до первого бокового отверстия в нашем случае равно 145 мм, до второго – 245 мм. У «первой Лады Калины» эти расстояния были другими. Фаркопы, подходящие для ВАЗ-1118, не обязательно подходят для «Калины-2». Впрочем, существуют и универсальные решения. Чертёж одного из них представлен ниже.

Универсальный фаркоп будет иметь 4 или 5 отверстий по бокам:

Схема универсального фаркопа (для Гранты, Калины-1 и 2)

Если в комплекте идут планки с резьбой, то знайте, что они не понадобятся. Штатные отверстия в кузове снабжаются резьбой с завода. В завершение, приводим фото, иллюстрирующее всё вышесказанное:

Расположение отверстий, универсал нового семейства

Совершая свой выбор, не допускайте ошибок! С собой можно взять линейку, и отмерить, чему равно расстояние от плоскости «ушек» (см. схему выше) до первого бокового отверстия. Должно быть ровно 145 мм.

Фаркоп для универсалов и его установка

Освобождаем от мастики отверстия в лонжеронах

Сначала все крепления наживляют, не используя при этом ключей

Важно знать, что при выполнении монтажа нельзя использовать электроинструмент. Рука, вращающая рукоять накидного ключа, развивает вполне достаточное усилие.

Результат всех стараний может выглядеть так:

Установленный фаркоп, автомобиль Лада Калина Кросс

Здесь показан не универсал, а кроссовер, но кузов этих авто мало отличается от универсала.

Приобретение и установка фаркопов на хэтчбек

Сразу приводим чертёж сцепного устройства, предназначенного для хэтчбеков:

Такие фаркопы подходят всем ягодным хэтчбекам

Здесь крепление отличается от рассмотренного выше. Например, к лонжеронам не прикручивается ничего. Фаркоп крепится к заднему швеллеру, а ещё, три винта проходят через отверстия в нише. Она, то есть ниша, предназначена для запасного колеса, а отверстия в ней закрыты пробками.

Отверстия на треугольнике 2 будут закрыты резиновыми пробками

На рынке представлено большое число фаркопов, монтаж которых предусматривает то, что нишу «запаски» приходится рассверливать. Как правило, три отверстия придётся сделать в нише, а ещё два – на нижней стороне швеллера. Возможно, лучше купить устройство, подходящее к штатным кузовным отверстиям. Сделать выбор предоставим владельцу.

Итак, будем руководствоваться инструкцией изготовителя. Монтаж проще выполнять, загнав автомобиль на яму:

Резиновые пробки из отверстий в нише необходимо удалить;
Фаркоп располагают вдоль центральной оси, совместив отверстия «ушек» с отверстиями на заднем швеллере;
Затем, устройство фиксируют болтами М10, не забыв установить шайбы. Болты вкручивают в резьбу заднего швеллера;
Установив недостающие детали крепежа (винты М12 вкручиваются в гайки), нужно затянуть все крепления ключом. Усилие должно составлять 30-50 Н*м.

Кто решится сверлить задний швеллер, столкнётся с трудностями: доступ к гайкам будет перекрыт бампером. Данный узел, то есть задний бампер, придётся демонтировать. Есть смысл выбирать фаркопы, крепящиеся пятью болтами. Тогда, бампер останется на его законном месте.

Советы по выбору фаркопа

Что касается данных, имеющих отношение к прицепам, хэтчбек «Калина-2» от универсала не отличается:

Полная масса буксируемых устройств, не оборудованных тормозами, не должна превышать 450 кг;
Максимальная масса прицепа, если он снабжён системой тормозов, может равняться 900 кг.

Исходя из этих цифр, нужно выбирать новый фаркоп. Для большинства устройств, представленных на рынке и подходящих для «Калины-2», паспортное значение равно 900 кг. Здесь речь идёт о тяговой нагрузке, то есть об усилии, приложенном в плоскости горизонта. Есть ещё один важный параметр – нагрузка на шар. Обычно для устройств, выдерживающих 1000 кг тяговой нагрузки, значение нагрузки на шар равно 75 кг. Сила, с которой прицеп может давить на фаркоп, является ограниченной, а 75 кг – это примерно 750 Ньютон.

Тяговая нагрузка и нагрузка на шар – не одно и то же

Допустим, подсоединить прицеп к авто будет под силу одному человеку. В этом случае, вертикальная нагрузка вряд ли может превосходить 50 кг. Вывод: не нужно покупать сцепное оборудование, если оно не рассчитано даже на указанную нагрузку (50 кг).

Часто задают вопрос, какая именно категория прав нужна, чтобы управлять автомобилем с прицепом. Масса универсала равна 950 кг, а прицеп, как сказано выше, может весить не больше. Плюс к этому, масса «сцепки» не будет превышать 3,6 т. Всё вместе это повлечёт следующее: водителю, управляющему подобной «сцепкой», достаточно располагать правами категории B. Что верно, даже если прицеп весит 900 кг.

Пара слов о светотехнике

Для прицепных буксируемых устройств, то есть для автомобильных прицепов, необходимо наличие стоп-сигналов. То же относится к габаритным огням и к «поворотникам». Вдобавок, если прицеп весит больше 750 кг, он оборудуется фонарём заднего хода.

Отдельного клеммника, позволяющего подключить всю «электрику» прицепа, в «Гранте/Калине-2» не предусмотрено. Конечно, фаркоп будет наделён розеткой, такой, как показано дальше. Но подключить это розетку, протянув кабели внутрь кузова, будет не так-то просто.

Стандартная розетка фаркопа,7 контактов

Опытный монтажник, выполняя подключение, сможет реализовать показанную здесь схему:

Лампы прицепа желательно подключать через реле

Провода можно пропустить через одно из отверстий, предусмотренных в полу кузова. Сами эти отверстия защищены заглушками.

Схема пола багажника, универсал/хэтчбек

Добавить тут больше нечего. Желаем успеха.

Кто подключит фаркоп без участия автодилера, может лишиться гарантии на «электрику». К потере гарантии ведёт любое вмешательство в электрическую схему, если оно проводится без согласования с дилером. Делайте выбор.

Установка и подключение фаркопа, предназначенного для седана «Гранта» и универсала «Калина-2» (видео с примером)

ladakalina.club

Установка

Сложность этого этапа напрямую зависит от того, как все прошло с вопросами выбора подходящего тягово-сцепного устройства. Потому приготовьтесь к тяжелой работе, но не исключено, что монтаж займет у вас минимум времени и сил.

Установку выполняют последовательно. Спешить тут не надо, иначе последствия ваших ошибок заставят все переделывать заново. А неправильно установленный фаркоп представляет повышенную угрозу при его эксплуатации. Особенно в сочетании с нагруженным прицепом.

Потому монтаж осуществляется примерно так:

Вы определились с выбором. Если у вас Калина универсал, то в ней предусмотрены отверстия для креплений уже с завода. Сверлить ничего не придется;
В зависимости от ТСУ, может потребоваться демонтаж бампера. Это не так сложно, поскольку нужно открутить несколько креплений;
Подрезка осуществляется лишь при использовании самодельных фаркопов, либо при покупке некачественных заводских изделий. Надеюсь, эту проблему вы сумели избежать, грамотно выбрав конструкцию;
Все крепления лучше обработать антикоррозийными составами, чтобы не спровоцировать распространение ржавчины;
Металлическая конструкция монтируется согласно заводским отверстиям на те крепления, которые шли в комплектации. Смотрите на схему установки, предусмотренную производителем;
Когда конструкция закреплена, можно монтировать электрическую составляющую. Для Калины универсал предусмотрена розетка на 7 контактов и жгут проводов. Монтируется розетка с помощью кронштейна и крепежных элементов из комплектации;
Возьмите схему от производителя, где четко прописаны шаги для подключения электропроводов. Тут давать конкретные советы я не могу, поскольку ТСУ разные;
Подключение выполняется через штатные разъемы, предусмотренные производителем. Но дополнительная изоляция никогда не помешает.

Главной проблемой можно считать несовместимость ТСУ с автомобилем. Хотя продавцы могут утверждать, что на Калину подойдет любой фаркоп, это не так.

Внимательно подходите к вопросу выбора. Старайтесь покупать максимально соответствующий особенностям универсала фаркоп. Именно он позволит эффективно использовать прицеп, расширив вместимость вашего автомобиля.

Всем спасибо и удачи на дорогах! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

(5 оценок, среднее: 5,00 из 5)

Прицепное устройство – это изделие, которое служит для сцепки прицепа и автомобиля. Если возникает необходимость установить фаркоп на Калину, большинство автолюбителей обратятся в автосервис, хотя эта процедура не такая сложная. В этой статье мы рассмотрим особенности выбора тягово-сцепного устройства для Калины хэтчбек, универсал и седан, а также поговорим о его монтаже своими руками.

Лада Калина Хэтчбек Второе поколение › Бортжурнал › Установка фаркопа на ладу калину хэтчбэк

Полный размер

Прикупил недавно фаркоп марки «Лидер плюс», цена 1960 руб со съемным шаром (так написано в описании), а вернее со съемной елдой с шаром)))

Раньше мной уже были установлены фаркопы данной фирмы на калину седан и ваз 2110, установка была всегда довольно простой и быстрой, но не в этот раз.

У этого коротыша -лада калина хэтчбэк (кстати и первая и вторая на них одинаковое устройство крепления фаркопа) очень мало места для манипуляций пальчиками, а вернее для того чтобы прикрутить первые 2 болта с помощью которых первоначально и крепится фаркоп.

Болты в комплекте идут очень длинные, пришлось резать их попалам так как они не подлазили (упераются в поддон запаски) Остальные отверстия приходится сверлить самому Когда я это прочитал в инструкции у меня аж в сердце закололо.

Я то думал что как и на калине седан и универсал есть все необходимые вварные гайки для установки, но тут я чудок ошибался

Что ж, пришлось брать дрель и сверлить, хорошо сверло подходящего диаметра и длины, да да длины примерно 15 см- два отверстия сверлятся насквозь всего заднего пирога кузова и вылазиют прям под пластиковой

обшивкой задней рамки кузова, было в гараже

Причем эту пластиковую обшивку надо снимать и тоже подрезать т.к. иначе она отказывается садиться на место упираясь в выпирающие гайки В общем кроме ужаса и боли в сердце от установки фаркопа на Лада Калина хэтчбэк вы ни чего не получаете, я имею в виду кайфа.

По поводу фаркопа качество как и все я его перекрашивал краской Hammerite, понравилось что съемный шар и планка крепления розетки из нержавейки отдельно крепишь ее как тебе удобно. Так же не могло не порадовать присутствие пластикового чехла на шар, естественно весь крепеж в комплекте, ну а провода конечно могли бы быть и подлиннее, их точно не хватит, надо докупать.

На фото видно что сверлить надо ( товарищ один писал типа ни че ни надо сверлить) на этом виде фаркопа надо.

Так же видно обрезаная пластиковая накладка и как раз то место где ограничено пространство для вкручивания первых двух болтов за ними кстати еще два болта которые тоже надо сверлить скозь весь кузов .

Полный размер

www.drive2.ru

Что именно нужно купить для универсала

Каркас заднего пола, кузов-универсал

Схема универсального фаркопа (для Гранты, Калины-1 и 2)

Расположение отверстий, универсал нового семейства

Всем привет! Согласитесь, что зачастую тягово-сцепные устройства встречаются именно на отечественных автомобилях. Чем это обусловлено, точно сказать не могу. Зато могу немного рассказать про фаркоп на Калину Универсал или просто ВАЗ 1119.

Этот автомобиль, даже несмотря на такой тип кузова, похвастаться большим багажным пространством не может. Что уж говорить про седан или хэтчбек, где размер багажного отсека еще меньше.

Чтобы компенсировать этот недостаток места, можно поставить фаркоп. Его установка и подключение не представляют собой ничего сложного. Если грамотно подойти к выбору, изучить детально все инструкции, монтаж вполне можно выполнить своими руками.

Для начала вам предстоит купить подходящее ТСУ. На этот счет дам вам несколько рекомендаций. И про монтаж расскажу отдельно, что позволит вам хотя бы иметь представление о том, как вся эта работа выполняется, и что может от вас потребоваться.

Фаркоп на Ладу Калину хэтчбек, седан или универсал: как установить, чертёж

В качестве прицепного устройства служит специализированное изделие, позволяющее надежно удерживать прицеп, необходимый для транспортировки различных грузов. Сегодня никто не будет спорить о практичности отечественной бюджетной модели Лада Калина. Для повышения этого качества многие владельцы устанавливают фаркоп. Это устройство вполне можно смонтировать на автомобиль самостоятельно и не обязательно склоняться к услугам сервисов.

В данном материале мы подробно рассмотрим особенности выбора сцепного устройства и моменты, связанные с его правильной установкой. Как происходит правильно установка фаркопа, а также приведем чертеж.

Виды изделий

Сегодня некоторые водители умудряются перевозить в отечественных малолитражных моделях «ВАЗ» тяжелые поклажи, однако заметьте, что багажники таких авто не совсем приспособлены к транспортировке грузов данного характера. Также не слишком «спасает» ситуацию сложенная спинка заднего посадочного ряда. Для транспортирования весьма крупных предметов отличным решением будет применение прицепа. Для этой цели и служит фаркоп. Если учесть, что объем багажного раздела в Лада Калина равен скромным 235 литрам, то выбор сцепного устройства будет весьма эффективным решением.

Сегодня рынок способен предложить своему покупателю три варианта фаркопа:

съемное изделие, основным преимуществом которого выступает мобильность, ведь его можно при малейшей потребности как установить, так и демонтировать;
сварное устройство, которое демонтировать совсем непросто, ведь для этого потребуется применение специального оборудования;
фланцевая конструкция, которая предполагает наиболее простую монтажную процедуру, позволяющую не прибегать к резке бампера.

Как выбрать фаркоп?

Этот процесс подразумевает индивидуальный подход, поскольку конструкций изделия много и они варьируют в зависимости от кузовного исполнения и поколения Лада Калина. Так, к примеру, фаркоп для первой генерации седана может не подойти к универсалу во втором поколении. Заметим, что для универсала Лада Калина в этом же поколении вполне подходит сцепное устройство, предназначенное для родственной модели Гранта.

Если учитывать указанный аспект, то в остальном выбор не способен доставить сложностей будущему владельцу изделия.

Предохранители Лада Гранта
Воздушный фильтр Лада Гранта
Замена топливного фильтра Лада Гранта

Комплектация изделия для универсальной версии

Сегодня рассматриваемое нами устройство относится к категории разборных конструкций. Приобрести его возможно в специализированной торговой сети. Такой вариант наделен неоспоримыми преимуществами по сравнению со своими конкурентами. В числе положительных моментов отмечаем:

— простоту при монтажной процедуре;
— легкость во время транспортирования;
— компактность в хранении.

Комплект поставки заключает в себе такой перечень компонентов:

технический мануал;
протекционный колпачок;
крепеж;
розетку на 7 контактов для коммутации осветительных устройств.

Важно! Конструктивное исполнение фаркопов немного различается, что оказывает воздействие на ценовую политику. Также комплектность может иметь разнообразный состав. При подборе оптимального варианта обращайте внимание на эти моменты.

Как установить и подключить сцепное устройство?

Перед детальным обзором всех значимых моментов, связанных с монтажом и электрической коммутацией фаркопа скажем, что для универсальной версии Лада Калина, а также хэтчбека, производитель не предусмотрел возможности комплектования штатным сцепным устройством. Это означает, что для установки «неродного» изделия потребуется обладание достаточными навыками и знаниями. Если вас начинают посещать сомнения в успехе такой благородной операции, как установка фаркопа, то смело направляйтесь к сервисным мастерам.

Когда владелец полон мужества и в ответе за свой фаркоп, тогда можно приступать к самостоятельному монтажу. Установка фаркопа не станет для вас сложным делом, главное следовать прилагаемой к устройству инструкции и изучить чертеж.

Сначала определяемся с видом изделия и целями, которые будут поставлены перед ним. Кстати, LADA Kalina в модификации хэтчбек или универсал обладают штатными местами для установки ТСУ.
Теперь необходимо рассверлить отверстия для подгонки крепежа, имеющегося в комплекте. Некоторые ситуации предполагают демонтаж бампера. Также имеют место моменты, связанные с потребностью прибегнуть к подрезке бампера, особенно при использовании устройства с некачественными кондициями. Здесь потребуется запастись шаблоном.
Детали крепежа, поставляемые вместе с устройством, обрабатываем антикоррозийным средством и монтируем их в строгом соответствии со схемой, приведенной в руководстве.
Переходим к монтажу электрических компонентов. Розетку с 7 контактами устанавливаем на кронштейн, который впоследствии надежно закрепляем. Здесь потребуются саморезы в комплексе с болтами.
Далее выполняем подключение самой розетки, для чего используем задний жгут от кабельной сети авто. Соединяем каждый из проводов в отдельности, четко придерживаясь цветовой маркировки. Об этом нюансе можно поинтересоваться в техническом руководстве на LADA Kalina.

Внимание! Коммутацию следует осуществлять посредством штатных разъемов, предусмотренных производителем. Если происходит нарушение оболочки, то такой участок провода беспощадно изолируем. Можно также прибегнуть к применению специальных соединительных компонентов, позволяющих избежать «колхозных» скруток или спаек.

Подведем итоги

Не доверяйте производителям сцепных изделий, которые утверждают, что существует штатное устройство, оптимально подходящее к любому кузовному исполнению LADA Kalina. В действительности ситуация может быть противоположной и при монтаже бесспорно возникнут сложности. Обезопасьте себя изначальным выбором устройства, подходящего именно к модификации вашего авто.

vaz-lada-granta.com

Как выбрать фаркоп?

Предохранители Лада Гранта
Воздушный фильтр Лада Гранта
Замена топливного фильтра Лада Гранта

Лада Калина Кросс › Бортжурнал › Установка розетки ТСУ ( фаркопа) Калина Кросс

Когда решил ставить фаркоп — прошерстил рунет по поводу установки ТСУ на Кроссы после 2020 года, интересно было как крепится фарком к левому лонжерону. Перенос кронштейна глушителя сильно усложнил эту задачу и мне попался один вариант о котором я и «подозревал». Суть в том что покупается фаркоп «Bosal / VFM» на Кросс до 2020 года с одинаковыми «перьями» с обеих сторон, отпиливается мешающий кронштейн, устанавливается фаркоп в штатные места и кронштейн приваривается к фаркопу. Тем более на форумах были подозрения что за кронштейном как раз есть ввареная втулка с резьбой. Обрадую сразу — ее там нет, но есть дальнее отверстие в лонжероне, ближе к колесу, то есть по хорошему лонжерон придется сверлить для вкручивания шестого болта. Во всем остальном — «прокатило»

Полный размер

Крепление ТСУ к левому лонжерону

Дальше нужно было подключать электрику, когда я это делал столкнулся с трудностями поиска мест прокладки проводов, интернет оставил меня без ответа, поэтому здесь я решил выложить пошаговую инструкцию для тех, кто решит самостоятельно устанавливать фаркоп и подключать электрику.

Фаркоп — Bosal, Проводка Avtos. Для подключения к штатному жгуту автомобиля я использовал гильзы с термоусадочными трубками, но я настоятельно рекомендую съездить на авторазбор и пооткусывать с калин фишки «папа-мама» со жгутов задних фонарей (в магазинах не нашел таких фишек) — это сэкономит вам кучу нервов, если нужно в комментариях расскажу и нарисую схему подключения с помощью фишек. На следующих машинах 100% буду делать именно так.

Для начала нужно присоединить провода к розетке согласно распиновке вашего прицепа. У меня прицеп «Крепыш», на сайте производителя я нашел схему подключения. Распиновка прицепа Крепыш Зажав провода винтами я залил их оловом для надежности. Теперь собираем розетку и прикручиваем к фаркопу. Кстати родной кронштейн розетки очень хлипкий, буду вырезать из 2мм металла другой.

Теперь снимаем с нижней части проема багажника защитный пластик и поднимаем коврик. Там будут 5 квадратиков, заглушающих отверстия. Я отклеил крайние и пропустил туда обрезок провода около метра длиной ( нашел в гараже, по сечению точно такой же как и вся проводка автомобилей )

Полный размер

Отверстие внутри кузова, конец провода закреплен от случайного вытаскивания

Далее лезем под бампер и видим волнообразные отверстия. В одном из них должен виднеться наш провод (воспользуйтесь фонариком чтобы его разглядеть). Теперь с помощью пинцета или крючка для вязания достаем его наружу.

www.drive2.ru

Монтаж устройства и подключение электрооборудования

Прежде, чем мы детально рассмотрим все нюансы установки фаркопа на Калину, нужно сказать, что в отличии от других отечественных автомобилей, например, Нивы, для Лады хэтчбек и универсал не предусмотрено «родное» прицепное устройство. Это значит, что придется иметь дело с внештатными устройствами. Если вы не уверены в своих силах или не обладаете необходимым опытом и навыками, то лучше доверить монтаж фаркопа специалистам в автосервисе. Если вы твердо решили провести процедуру своими руками, то главное правило – четко следовать инструкции, которая приводится в техническом паспорте каждого изделия:

Фаркоп Лада Калина 1118 седан 2005- / Лада Калина 1117 универсал 2007-2013

Перед началом установки фаркопа (Калина в кузове хэтчбек и универсал, кстати, имеют штатные места для его монтажа) необходимо определиться для каких целей вы его будете использовать и как часто, т.е. определиться с видом ТСУ.
Следующий шаг – рассверливание (при необходимости) отверстий для установки крепежных деталей. В некоторых случаях придется снять бампер с Калины универсал и хэтчбек. Еще одна проблема заключается в том, что установка изделия может потребовать резки бампера (это в случае самодельного или же некачественного заводского производства). Для осуществления данной операции потребуется схема и шаблон.
Когда отверстия готовы, необходимо обработать крепежные детали антикоррозийным составом и установить их согласно инструкции в техническом паспорте.
Теперь можно заняться установкой электрооборудования, которое в случае с Ладой Калиной хэтчбек и универсал представлено розеткой с семью контактами и проводами. Монтаж розетки подразумевает использование кронштейна, на котором изделие и будет закреплено. Для установки необходимы болты и саморезы.
Следующий шаг – подключение розетки. Операция осуществляется посредством проводов в заднем жгуте проводки авто. Провода разноцветные, каждый из них предназначен для соединения с определенным фонарем. Детальную информацию можно найти в техническом паспорте машины.
Подключение проводов осуществляется через штатные разъемы, которые были предусмотрены заводом изготовителем. Иногда необходимо провести изоляцию каждого элемента проводки (при нарушении изоляции). Во время монтажа могут потребоваться дополнительные элементы, которые позволят избежать спаек и скруток.

Комплектация фаркопа на ВАЗ 1119 Лада Калина хетчбек 2004-…

Важно знать! Не стоит верить производителям автозапчастей, которые утверждают, что существует стандартная деталь, подходящая для любой Калины хэтчбек, седан или универсал. Можно попытать удачу, но скорее всего разъемы автомобиля будут несовместимы с изделием. Все зависит от типа кузова. Поэтому лучше заказать изготовленное прицепное устройство для конкретной марки вашего автомобиля.

Как установить фаркоп на Ладу Калина — выбор, монтаж и подключение ТСУ

Фаркоп – тягово-сцепное изделие, предназначенное для соединения прицепа с машиной. Установка нового фаркопа на Калину НА имеет ряд особенностей. Авто Калина хэтчбэк обладает прицепом, не способным выдерживать большие нагрузки. Поэтому установка фаркопа для этого транспортного средства необходима, если его планируется использовать для перевозки грузов. Он поможет применять съемный прицеп, и позволит сделать авто более универсальным.

Существуют фаркопы трех категорий:

съемного — легко устанавливается и снимается, независимо от условий,
сварного — имеет более высокий показатель прочности, но его нельзя снять после монтажа,
фланцевого — характерна простая установка, при этом нарушать конструкцию бампера не требуется.

Выбор устройства для Калины универсал осуществляется в зависимости от поколения. Большая часть тягово-сцепных изделий для первого поколения не подойдут для авто второго поколения. Также не рекомендуется использование тягово-сцепного изделия, предназначенного для седана Гранта. Универсал обладает широким багажником, поэтому необходимость в фаркопе имеется в отдельных случаях. На универсал и седан рекомендуется использовать приборы съемного типа. Стандартная комплектация этого типа состоит из:

семиконтактной розетки,
защитного колпачка,
электрической проводки,
монтажных материалов,
технического паспорта изделия.

При отсутствии одного из компонентов, комплектация является неполной, и оборудование может не работать. Поэтому, покупая новое изделие, нужно убедиться, что его элементы на месте.

Преимущества съемного типа связаны с:

легкой транспортировкой,
простыми монтажными работами,
удобными условиями хранения.

Купить фаркоп съемного типа можно практически в любом автомагазине. Но некоторые модели могут иметь разную стоимость. Эта особенность объясняется конструкционными отличиями изделий для присоединения прицепов. Поэтому выбирать прибор следует под конкретное транспортное средство.

Для хэтчбэка подойдут некоторые фаркопы, используемые на универсалах второго поколения. Наиболее приемлемыми вариантами являются тягово-сцепные изделия сварного типа. Они предназначены для кузовов цельного типа, имеющихся у тольяттинского и других вариантов хэтчбэка.

Фаркоп на Lada Kalina хэтчбек

Тягово-сцепное устройство, которое используется для прикрепления к автомобилю прицепа, называется фаркоп. Каждая модель автомобиля, ввиду индивидуальных особенностей дизайна и строения, требует определённой модели фаркопа, чтобы прицепное устройство держалось крепко и надёжно. Поэтому фаркопы изготавливаются отдельно для каждого экземпляра модельного ряда.

Прототип автомобиля Lada Kalina в кузове типа хэтчбек был продемонстрирован публике в 1999 году. Однако сборка таких автомобилей была начала только в 2006 году. С 2008 года стала существовать еще и модификация Sport. Второе поколение пятидверных хэтчбеков было запущено в производство в 2013 году. В новой версии автомобиль стал мощнее.
