Замена подушек и штанги стабилизатора поперечной устойчивости

Признаки необходимости замены втулок стабилизатора

Главные признаки износа втулок стабилизатора – стуки и скрипы при движении машины по неровной дороге. В этом случае необходима безотлагательная замена их на новые.

Для проверки состояния втулок в гаражных условиях нужно сильно покачать стабилизатор в вертикальном направлении. Выработка втулок обязательно проявит себя скрипом или стуком, при этом будет ощущаться люфт в соединении стабилизатора с лонжеронами и рычагами. При исправных втулках связка «стабилизатор-лонжероны-рычаги» создают впечатление единого целого.

Замена элементов стабилизатора поперечной устойчивости

Резиновые элементы стабилизатора – втулки и подушки – заменяем при растрескивании, разрывах и вспучивании резины, а также при их значительном износе, при котором возникает люфт в соединении деталей.

Работу проводим на смотровой яме или эстакаде.

Вывешиваем переднюю часть автомобиля.

Перед отворачиванием гайки винта крепления штанги стабилизатора к рычагу передней подвески необходимо тщательно очистить от загрязнений головку винта, в гнездо которой нужно будет вставить ключ «Torx». Если ключ в головку винта войдет не полностью, то при значительном усилии, возникающем в поврежденном коррозией резьбовом соединении при отворачивании гайки, можно повредить винт и ключ.

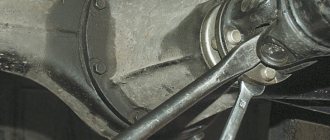

Накидным ключом «на 13» отворачиваем гайку крепления штанги стабилизатора к рычагу подвески, удерживая винт от проворачивания ключом Torx T-40

Снимаем нижнюю резиновую втулку

В углублении торца втулки, обращенного к гайке, установлена металлическая шайба

Вынимаем винт с верхней резиновой втулкой и пластмассовой шайбой

Рукой тянем вниз конец штанги…

…и вынимаем резинометаллическую промежуточную втулку

Аналогично снимаем детали крепления штанги стабилизатора к другому рычагу. Новые детали устанавливаем в обратной последовательности.

Гайки винтов крепления штанги стабилизатора к рычагам затягиваем предписанным моментом в положении «автомобиль на колесах».

При установке промежуточной втулки ориентируем ее пазами, расположенными на наружной поверхности втулки, вверх

Для замены подушки штанги стабилизатора…

…головкой «на 18» с удлинителем отворачиваем болт крепления скобы подушки и подрамника к кузову

Накидным ключом «на 10» отворачиваем гайку крепления скобы подушки к подрамнику

Опускаем скобу, выводя ее шпильку из отверстия подрамника…

…и снимаем скобу, вынув ее передний конец из паза подрамника.

Снимаем подушку со штанги

Устанавливаем новую подушку штанги стабилизатора в обратной последовательности.

Аналогично заменяем подушку с другой стороны штанги стабилизатора.

При необходимости демонтажа штанги отсоединяем оба ее конца от рычагов подвески и снимаем скобы подушек (см. выше).

Снимаем штангу стабилизатора

Осматриваем штангу стабилизатора. В местах установки подушек не должно быть глубокого абразивного износа. Участки с глубоким износом значительно увеличивают вероятность поломки штанги.

Устанавливаем штангу стабилизатора поперечной устойчивости в обратной последовательности.

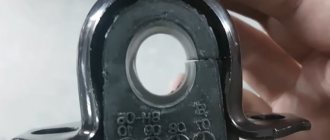

Замена втулок стабилизатора

Нет необходимости снимать стабилизатор поперечной устойчивости, чтобы заменить наружные втулки. Достаточно снять кронштейны крепления. Соединения кронштейнов подвержены воздействию воды и грязи. Поэтому, кроме набора ключей и монтировки, понадобится средство, облегчающее работу с заржавевшей резьбой. Например, WD-40.

Порядок замены наружных втулок следующий:

• Обработать резьбу шпилек, удерживающих кронштейны, средством против ржавчины.
• Открутить гайки и снять кронштейны, запоминая их расположение.

• Отжать стабилизатор вверх, вставив монтировку между ним и нижним рычагом.

• Снять старые втулки.
• Осмотреть стабилизатор в местах крепления втулок. Если заметна значительная выработка, заменить его на новый.
• Надеть новые втулки.
• Установить кронштейны и затянуть гайки. Затягивать лучше плавно, в три этапа, постепенно наращивая усилие.

Для замены внутренних втулок необходим демонтаж стабилизатора поперечной устойчивости. Для этого придется открутить кронштейны во всех четырех местах крепления.

Замена втулок стабилизатора ВАЗ 2107

1) Все резьбовые соединения смазываем WD-40, после обработки этой жидкость крепежные элементы будут значительно проще освобождаться

2) Поддамкрачиваем переднюю часть автомобиля, с помощью ключей откручиваем гайки, удерживающие нижние скобы к рычагам

3) Поддеваем скобы с помощью плоской отвертки и снимаем их. Затем можем снять уже сами втулки стабилизатора ВАЗ 2107

4) Демонтируем втулки, расположенные под центральными пластинами. Но, не забываем перед этим снять сам стабилизатор, так как это он будет мешать выполнению всей работы

Уже со снятым стабилизатором мы можем заменять сами втулки. Для этого зажимаем деталь в тисках, и с помощью прокручивания штанги пытается вынуть втулку. Установка нового экземпляра осуществляется следующим образом: втулка помещается в кронштейн, а после протягивается до своего посадочного места. а этом всё, удачи!

Если в подвеске вышли из строя втулки поперечного стабилизатора, это вряд ли можно назвать критической поломкой, требующей немедленного ремонта. Из-за этой поломки машина не потеряет управляемость и колёса у неё не отвалятся. Но для того чтобы ездить на автомобиле с разбитыми втулками, водителю потребуются очень крепкие нервы. Потому что стук и скрежет, появившийся из-за изношенных втулок, будет слышен в любой кабине. В этой статье мы расскажем читателю о том, как своими руками произвести замену втулок поперечной устойчивости в легковых автомобилях как отечественного, так и иностранного производства.

Задний стабилизатор поперечной устойчивости Ваз 2107

В задней подвеске роль стабилизатора выполняет поперечная тяга ВАЗ 2107. Если же требуется дополнительно увеличить устойчивость автомобиля, необходимо провести тюнинг, установив задний стабилизатор поперечной устойчивости.

Задний стабилизатор ВАЗ 2107 можно изготовить из переднего стабилизатора ВАЗ 2110. Также понадобятся шпильки, хомуты (или труба для их изготовления), одна реактивная тяга ВАЗ 2110, две стойки стабилизатора ВАЗ 2110 и резинки стабилизатора с хомутами крепления.

Для работы нужны болгарка, сварочный аппарат, паяльная лампа, дрель, тиски.

Порядок изготовления и монтажа заднего стабилизатора следующий:

• Заготовить хомуты крепления заднего стабилизатора к мосту, нарезав их из трубы диаметром 57 мм.
• Укоротить стабилизатор ВАЗ 2110 на 5-6 см и изогнуть его на 90 градусов, предварительно нагрев паяльной лампой. Охлаждаться он должен на воздухе, применение воды или масла для охлаждения недопустимо.
• Изготовить из реактивной тяги ВАЗ 2110 два крепления стабилизатора к подвеске, сварив их со стойкой стабилизатора.
• Собрать конструкцию, установив втулки.

Стальной кронштейн стабилизатора 2107 в виде скобы служит для крепления поперечной тяги, соединяющей нижние рычаги передних колес. В классических моделях Жигулей 2101-07 таких элементов 6 шт. Как и в случае с другими узлами этих машин, обслуживание стабилизатора поперечной устойчивости может выполняться самим владельцем, будь у него такое желание. Главное, располагать временем и понимать, в чем это обслуживание заключается.

Замена подушек и штанги стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости снимаем при деформации штанги или замене всех резиновых подушек кронштейнов ее крепления. Резиновые подушки обойм крепления штанги стабилизатора к рычагам заменяем, не снимая самой штанги.

Детали стабилизатора поперечной устойчивости:1 – обойма подушки (21012906048/49); 2 – гайка М8 (16100811); 3 – шайба пружинная (10516670); 4 – стабилизатор (2101-2906010); 5 – подушка штанги стабилизатора (21012906040); 6 – кронштейн наружный (2101-2906042); 7 – кронштейн внутренний (2101-2906043)

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду и вывешиваем переднюю часть автомобиля (см. «Подготовка автомобиля к ТО и ремонту»).

2. Помечаем положение обойм подушек стабилизатора относительно рычагов для правильной установки при сборке.

Правая и левая обоймы крепления подушек стабилизатора – невзаимозаменяемые.

Если заменяем только подушки, то помечаем их положение относительно штанги стабилизатора.

3. Торцовым ключом на 13 мм отворачиваем две гайки крепления обоймы подушки стабилизатора к нижнему рычагу.

4. Поддевая монтажной лопаткой, снимаем со шпилек рычага обойму подушки.

5. Снимаем со стабилизатора подушку. Аналогично снимаем подушку с противоположной стороны стабилизатора.

Для замены стабилизатора или подушек кронштейнов его крепления снимаем грязезащитный щиток (см. «Грязезащитный щиток – снятие и установка»).

При снятии штанги стабилизатора необходимо, чтобы нагрузка на правую и левую пружины передней подвески была одинаковой. Иначе при снятии закрученная штанга может распрямиться и нанести травму.

6. Торцовым ключом на 13 мм с удлинителем отворачиваем две гайки крепления кронштейна стабилизатора к лонжерону кузова.

7. Аналогично отворачиваем гайки крепления второго кронштейна и снимаем стабилизатор. Очищаем штангу стабилизатора от грязи.

8. Для замены подушки кронштейна стабилизатора зажимаем кронштейн в тисках. Если штанга стабилизатора не требует замены, то помечаем положение подушек кронштейна относительно штанги стабилизатора для облегчения последующей сборки. Смазываем мыльным раствором штангу стабилизатора для облегчения снятия кронштейна с подушкой.

9. Поворачивая штангу стабилизатора в разные стороны, вытягиваем ее из подушки кронштейна.

10. Шлицевой отверткой извлекаем резиновую подушку из кронштейна.

11. Аналогично снимаем подушку второго кронштейна.

Установка стабилизатора поперечной устойчивости

1. Установка стабилизатора поперечной устойчивости выполняется в обратной последовательности.

2. Если штангу стабилизатора не заменяли, то ориентируем подушки стабилизатора по ранее нанесенным меткам.

3. Заворачиваем гайки крепления кронштейнов стабилизатора.

4. Сначала устанавливаем обойму на нижнюю шпильку рычага и заворачиваем гайку на 2–3 оборота. Раздвижными пассатижами поджимаем обойму и наживляем вторую гайку.

5. Убедившись, что выступ подушки находится в отверстии обоймы, окончательно заворачиваем гайки. Аналогично устанавливаем обойму стабилизатора с другой стороны.

Назначение и конструкция узла

В автомобилях ВАЗ 2101-07 применен передний стабилизатор, чья задача — распределять нагрузки на ходовую часть при повороте, удерживая авто в горизонтальном положении. Без него под воздействием разных сил кузов машины станет сильно крениться на одну сторону, что даже при средней скорости может привести к перевороту.

Основная деталь данного узла — длинная штанга, напоминающая по форме латинскую букву U и сделанная из стали повышенной упругости. Из такой же стали изготавливают автомобильные пружины. Концы стабилизатора ВАЗ 2106 прикреплены к нижним рычагам, а средняя часть — к передней части кузова. Узел состоит из таких элементов:

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Обслуживание узла

В процессе эксплуатации классических моделей Жигулей возникает несколько неисправностей, связанных со стабилизирующей тягой:

• износ втулок стабилизатора ВАЗ 2107;
• обрыв верхней или нижней шпильки, на которой концы штанги прикручены к рычагу;
• отрыв П-образной крепежной полосы, приваренной к рычагу в заводских условиях.

Обрыв шпилек случается довольно редко и является результатом усталости металла. Неисправность характеризуется резкими кренами при поворотах, сопровождаемыми громкими металлическими ударами. Такой неприятный звук издает освобожденный конец тяги, цепляющийся за боковую часть нижнего рычага. Поломку устранить довольно просто, даже находясь в пути посреди поля: на место оторванной шпильки ставится обычный болт с гайкой.

Крепежная П-образная полоса из толстого металла отрывается очень редко. Что влечет за собой трудоемкий процесс замены нижнего рычага, поскольку приваривать ее к старому бесполезно, деталь очень быстро оборвется снова. Если случилась любая из этих двух неприятностей, ехать на автомобиле возможно, но только очень медленно, особенно на поворотах.

Замена втулок стабилизатора ВАЗ «классики» производится при их износе примерно 1 раз за 20 тыс. км. пробега. Износ хорошо заметен визуально, стоит только заглянуть под переднюю часть автомобиля и убедиться в том, что резинки потрескались и плохо охватывают тягу. В запущенных случаях негодные втулки дают о себе знать на ходу, когда машина опасно раскачивается и кренится.

Чтобы поставить новые втулки, придется полностью снимать стабилизатор ВАЗ. Работы удобнее всего проводить из смотровой ямы, хотя при нужде можно обойтись и без нее. Для разборки и замены потребуется монтировка, 2 ключа на 13 мм и мощная отвертка. Замена производится следующим образом:

1. Легче всего снимать тягу, когда пружины полностью разгружены. Поэтому рекомендуется вывесить оба передних колеса авто.
2. С помощью ключа или головки на 13 мм необходимо открутить гайки на всех кронштейнах.
3. Поочередно монтировкой снять кронштейны со шпилек.
4. Снять штангу и острым предметом отметить на ней положение старых втулок, а также правую и левую стороны.
5. Старые резинки можно срезать ножом.

По окончании тягу надо хорошенько намылить (не смазывать маслом!) и натянуть новые втулки, а затем собрать узел. При сборке нежелательно путать правый и левый конец стабилизатора, для чего на них и ставились метки. В конце нужно проверить автомобиль на ходу и ехать в автосервис, чтобы откорректировать развал-схождение передних колес.

Устанавливаем на ВАЗ-2109 стабилизатор от ВАЗ-2110

Я не заметил никаких подвохов при замене яиц — снял-поставил. Все равно правильное положение относительно штанги они займут при последующей езде…

Я не заметил никаких подвохов при замене яиц — снял-поставил. Все равно правильное положение относительно штанги они займут при последующей езде…

Пока о гайки, снял с новой штанги «яйца»; на авто отвинтил крепление «яиц» к растяжке, гайка-болт на 19, по одному с каждой стороны. Подождал еще немного, повторно залил гайки кронштейнов и принялся их откручивать.

Для этой цели решил использовать обычный рожковый ключ на 13, а не торцевой: им лучше чувствуется прилагаемое усилие, да и видно движение гайки. Мне повезло — две из 4-х отвернулись сразу, еще одна — тоже почти без проблем, а вот последнюю я не надеялся увидеть отдельно от шпильки. Здесь главное — не спешить, поэтому я аккуратно, 5 градусов туда — 5 градусов обратно стал ее раскачивать, периодически поливая резьбу WD-шкой и делая перерывы для проникновения жидкости. Видимо, мне повезло еще раз, потому как технология раскачивания «туда-сюда» дала результат и все четыре гайки оказались открученными.

Слева — кронштейн уже снят, а справа- гайки еще отмокают. Резиновую подушку кронштейна можно временно снять, чтобы она не мешалась при протаскивании штанги под резонатором.

Остальное оказалось делом 15-ти минут. Я снял хомуты кронштейнов, «яйца» и резиновые подушки хомутов со старой штанги, предварительно брызнув на него WD-шкой. Затем вытащил его наружу, правда, не сразу отыскав оптимальный маршрут. Тем же путем просунул новую штангу, уже по месту одел на нее подушки хомутов и «яйца» (иначе ее не просунешь между днищем и резонатором) Приложил штангу к днищу, одел хомуты на подушки и зафиксировал их теми же гайками, предварительно побрызгав их антикором. Кстати, шпильки могут загнуться и при закручивании гаек, так что лучше прогнать резьбу пару раз и вообще заменить гайку, если она вызывает сомнения. В любом случае шпильку желательно почистить металлической щеткой.

Сделать снимок стабилизатора в сборе мне не удалось. Но зато получилась установка по месту, где стабилизатор выделен красной линией.

Когда штанга стабилизатора заняла свое место относительно днища, осталось последнее — прикрутить болтами «яйца» к растяжке. Это удалось практически без затруднений, ну разве что положение «яиц» на штанге пришлось подрегулировать. В любом случае, при первой же поездке все детали стабилизатора самостоятельно займут оптимальные положения относительно друг друга.

Результат Он стал ощутим сразу. Значительно уменьшились крены в поворотах, при покачивании руля из стороны в сторону на скорости машина «рыскает» более плавно. Да и в общем изменился характер управления авто: те повороты, которые я раньше не рисковал проходить со скоростью более 80 км/ч, теперь совершенно спокойно прохожу на 100 км/ч и даже более.

Конечно, подвеска стала жестче — это факт и все ее дефекты сразу же стали заметны. Машина у меня с пробегом, поэтому я ощутил желательность замены шаровых опор, а также наконечников рулевых тяг. И рулевую рейку пришлось немного подтянуть… И то, что левый амортизатор — газовый голубой BILSTAIN уже закончился, я узнал тоже после апгрейда стабилизатора… Так что решайте сами — хотите знать правду о своей подвеске — ставьте десятый стабилизатор Лично я доволен и ничуть не жалею о проделанном.

источник

Усиление стабилизирующей тяги

Некоторые владельцы «классики» ВАЗ, любящие всячески усовершенствовать свою машину, добрались и до стабилизирующего узла. Есть мнение, что автомобиль лучше ведет себя на дороге, если установить двойной стабилизатор на ВАЗ 2101-07. Такая модернизация улучшает управляемость авто, так как жесткость не позволяет ему раскачиваться и отклоняться от траектории.

Чтобы реализовать усиление стабилизатора, необходимо купить такие детали:

• тягу стабилизатора;
• комплект резиновых втулок;
• 4 кронштейна, предназначенные для крепления к рычагу.

Новую тягу нужно сразу же подрезать на 80 мм с каждой стороны. Затем снять «родную» штангу вместе с кронштейнами. Дальнейшие шаги — согласно инструкции:

1. Снять с «родной» тяги крайние втулки и почистить концы.
2. Надеть на новую штангу 2 средних втулки таким образом, чтобы они совпали с кронштейнами на старой. Крайние резинки натянуть на концы тяги.
3. На старый стабилизатор натянуть дополнительные резинки, совпадающие с крайними на новом.
4. Сложить тяги вместе и скрутить их кронштейнами, накладываемыми на дополнительные втулки с обеих сторон.
5. Поставить усиленный стабилизатор на автомобиль.

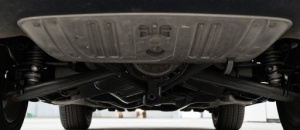

Что такое задний стабилизатор

Задний стабилизатор для ВАЗ 2107 представляет собой изогнутую штангу с-образной формы, устанавливаемую рядом с задним мостом «семёрки». Крепится стабилизатор в четырёх точках. Две из них расположены на рычагах задней подвески, ещё две — на задних лонжеронах «семёрки». Эти крепления представляют собой обычные проушины с плотными резиновыми втулками внутри (эти втулки и являются слабым местом всей конструкции).

Сегодня приобрести задний стабилизатор и крепёж к нему можно в любом магазине запчастей. Некоторые водители предпочитают изготавливать это устройство самостоятельно, однако это весьма трудоёмкий процесс, который требует определённых навыков, которых у начинающего автолюбителя просто нет. Именно поэтому ниже будет рассмотрена замена втулок на готовом стабилизаторе.

Назначение заднего стабилизатора

Стабилизатор поперечной устойчивости на «семёрке» выполняет сразу две важнейшие функции:

• это устройство даёт водителю возможность держать под контролем наклон шасси автомобиля, при этом усилие, действующее на развал задних колёс, практически не повышается;
• после установки стабилизатора наклон подвески между осями автомобиля существенно меняется. В результате водитель получает возможность лучше контролировать автомобиль;
• улучшение контроля над машиной особенно хорошо чувствуется на крутых поворотах. После установки стабилизатора не только уменьшается поперечный крен автомобиля на таких поворотах, но и проходить их можно на более высокой скорости.

О минусах заднего стабилизатора

Говоря о плюсах, которые даёт стабилизатор, нельзя не упомянуть и о минусах, которые тоже имеются. Вообще, установка стабилизатора до сих пор остаётся предметом ожесточённых споров между автолюбителями. Противники установки стабилизаторов обычно аргументируют свою позицию следующими моментами:

• да, после установки заднего стабилизатора поперечная устойчивость существенно возрастает. Но это палка о двух концах, так как именно высокая поперечная устойчивость значительно облегчает срыв машины в занос. Это обстоятельство хорошо для тех, кто занимается так называемым дрифтом, но обычному водителю, оказавшемуся на скользкой дороге, это совершенно ни к чему;
• если автолюбитель решил установить на свою «семёрку» задний стабилизатор, то ему настоятельно рекомендуется установить и передний, причём не обычный, а двойной. Эта мера поможет предотвратить чрезмерное расшатывание кузова автомобиля;
• проходимость автомобиля со стабилизаторами снижается. На крутых поворотах такой автомобиль часто начинает цеплять стабилизаторами грунт или снег.

Таким образом водителю, задумавшемуся об установке стабилизаторов, следует как можно тщательнее взвесить все «за» и «против», и только после этого принимать окончательное решение.

Признаки поломки заднего стабилизатора

Догадаться о том, что с задним стабилизатором ВАЗ 2107 что-то не так, несложно. Вот что при этом наблюдается:

• характерный скрежет или скрип, который особенно отчётливо слышен при входе в крутой поворот на большой скорости;
• существенное увеличение крена автомобиля на поворотах и снижение управляемости при прохождении поворотов;
• появление люфта на стабилизаторе. Люфт можно легко обнаружить, поставив машину на смотровую яму и просто покачав штангу стабилизатора вверх и вниз;
• разрушение втулок. Люфт, о котором говорилось выше, практически всегда сопровождается разрушением резиновых втулок. Они выдавливаются из своих проушин, трескаются и полностью перестают выполнять свои функции.

Все вышеперечисленные вещи говорят только об одном: стабилизатор пора ремонтировать. В подавляющем большинстве случаев ремонт заднего стабилизатора сводится к замене повреждённых втулок, поскольку крепёж и штанга нуждаются в ремонте крайне редко. Такая необходимость может возникнуть лишь в случае серьёзного механического повреждения, когда водитель зацепил стабилизатором крупный камень или бордюр, к примеру.

Как должен стоять стабилизатор

Правильно установленный стабилизатор должен уметь скручиваться под действием усилий на колёсах, причём делать это он должен даже в том случае, когда усилия, прилагаемые к правому и левому колесу, направлены под совершенно разными углами.

Замена втулок заднего стабилизатора ВАЗ 2107

Изношенные втулки заднего стабилизатора не подлежат ремонту. Они выполнены из специальной износостойкой резины. Восстановить поверхность этой резины в условиях гаража не представляется возможным: у среднестатистического автолюбителя для этого нет ни соответствующих навыков, ни соответствующего оборудования. Поэтому решить проблему изношенных втулок можно лишь одним способом: заменить их. Вот какие инструменты и расходники потребуются для этой работы:

• комплект новых втулок для заднего стабилизатора;
• набор рожковых ключей;
• плоская отвёртка и молоток;
• состав WD40;
• монтажная лопатка.

Последовательность операций

Сразу следует сказать, что все работы удобнее всего проводить в смотровой яме (как вариант, можно поставить машину на эстакаду).

1. После установки на яму, крепёж стабилизатора тщательно осматривается. Как правило, все болты на нём бывают покрыты слоем грязи и ржавчины. Поэтому имеет смысл обработать все эти соединения составом WD40 и подождать 15 минут. Этого времени будет вполне достаточно для растворения загрязнений и ржавчины.
2. Крепёжные болты на хомутах стабилизатора откручиваются рожковым ключом на 17.
