Устройство

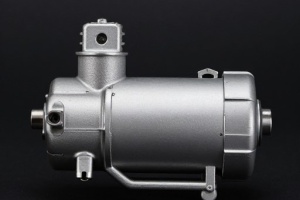

Механизм включает в себя электродвигатель, который состоит из ротора и статора, щеткодержателя, втягивающего реле и бендикса.

Втягивающее реле предназначено для осуществления синхронной работы стартера. Когда водитель включает зажигание и пытается завести двигатель, то на это реле подается электрический ток. В результате образуется магнитное поле. Затем реле воздействует на рычаг включения, который цепляет шестеренку на маховике. Далее электрический ток поступает на обмотку самого стартера.

Якорь, или ротор, отвечает за вращение шестерни бендикса. Когда мотор запустится, якорь переходит в изначальное положение. Он оснащен возвратной пружиной, посредством которой размыкаются контакты.

Бендикс, или же обгонная муфта, как ее еще называют, необходим для контролирования скорости вращения вала. Ведущий вал должен работать на больших оборотах, нежели ведомый. Щетки, а также щеткодержатели предназначены для подачи напряжения на якорь. За счет щеток также увеличивается мощность электрического мотора.

Как найти стартер?

Опытные автолюбители уверены, что если новички сумеют выполнить ремонт стартера своими руками, то после этого они справятся и со всеми остальными поломками. Почему они так говорят? Все просто. Эта деталь установлена в очень неудобном месте под капотом. Поэтому для того, чтобы демонтировать его, придется приложить массу усилий. В большинстве автомобилей стартер находится под двигателем с водительской стороны.

Чтобы демонтировать устройство, необходимо иметь терпение и хороший набор инструментов – рожковые ключи, головки, вороток. Нелишними будут и гибкие переходники. Демонтировать элемент лучше всего на смотровой яме на эстакаде.

Как отремонтировать стартер: типичные неполадки

Ресурс современных двигателей, да и не современных тоже, значительно выше, чем время работы стартера. Рано или поздно этот узел придется ремонтировать или же менять. Но не стоит спешить покупать новый стартер. Если он не работает, то причина может быть и вовсе не в нем. Иногда при диагностике выяснятся, что проблема заключалась в аккумуляторе или даже в маховике. И наконец, осуществлять ремонт стартера своими руками значительно дешевле, чем заменять его на новый.

Чтобы ремонт прошел максимально быстро, эффективно и успешно, необходимо определить причины, почему узел решил выйти из строя. Выделяют несколько самых популярных поломок.

Так, выходит из строя втягивающее реле. По этой причине шестеренка бендикса не попадет в зацепление к шлицам на маховике. Также часто можно наблюдать изношенные графитовые щетки. Эти элементы в процессе эксплуатации стираются. Но их можно заменить.

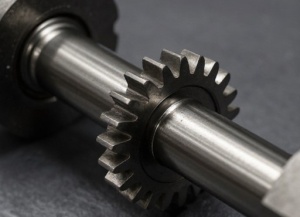

Изнашиваются и выходят из строя подшипники. Диагностируется это по достаточно сильным вибрациям. Можно наблюдать разрушенные части механизма, хотя сам стартер может работать вполне исправно. В процессе эксплуатации наибольшие нагрузки испытывают именно зубцы шестеренки на бендиксе. Через несколько лет зубцы стираются, и это является причиной, почему мотор не запускается или же заводится, но не всегда. Проблема решается заменой шестерни бендикса либо установкой нового венца маховика.

Как поставить стартер на мотоблок – правильный порядок действий

Снять электростартер с мотоблока в целях его дальнейшего ремонта сломанного механизма под силу даже новичку. Однако с обратной установкой стартера на агрегат своими руками у многих начинающих фермеров, как правило, возникают проблемы. Из-за неправильного монтажа стартер не запускает двигатель мотоблока даже после нескольких сильных рывков. Чтобы не допустить типичных ошибок, следует изучить алгоритм установки стартера на мотоблок более детально.

Установка стартера должна выполняться в таком порядке:

1. Вначале нужно снять маховик – это потребуется для монтажа и фиксации на нем венца. Для демонтажа маховика нужно демонтировать воздушный фильтр, что даст свободный доступ непосредственно к внутренней конструкции имеющегося в хозяйстве мотоблока;
2. Затем потребуется снять защитный кожух и отвернуть винты, которые крепят корзину механизма стартера, маховик и его гайку. Снятие маховика, как правило, вызывает определенные трудности, в связи с чем многие эксперты советуют непосредственно перед ремонтом мотоблока приобрести съемный ключ. Как только маховик будет демонтирован, следует вывернуть шпонку, которая находится сразу за маховиком;
3. После этого следует установить генератор. Имеющаяся в нем проводка должна быть просунута в отверстие, расположенное в металлической стенке двигателя. Затем генератор потребуется закрепить в месте на стенке мотора;
4. Далее внутрь имеющегося маховика необходимо установить генераторные магниты. При этом все имеющиеся отверстия в маховике и генераторе должны совпадать. Оба элементы потребуется соединить крепежами, после чего установит венец используемого мотоблока. Непосредственно перед монтажом венца его необходимо нагреть при помощи горелки-баллончика;
5. Собранный механизм нужно установить на мотор мотоблока, одновременно вкрутив гайку и шпонку маховика;
6. Далее нужно вкрутить стартерную корзину, зафиксировать кожух и неподвижно установить на штатное место штатный фильтр очистки воздуха;
7. Затем потребуется снять заглушку и поставить на двигатель сам стартер;
8. Далее понадобится подключить проводку генератора к зарядному реле;
9. На конечном этапе стартерные клеммы необходимо подключить к АКБ мотоблока и завести агрегат.

Установить стартер на имеющийся в хозяйстве мотоблок не так сложно, как кажется на первый взгляд. Самое главное – быть максимально внимательным и придерживаться правильного алгоритма сборки.

Все перечисленные способы ремонта стартера подойдут владельцам мотоблоков Нева, Каскад и Агро. Порядок действий при снятии и обратном монтаже механизма будет аналогичным для сельскохозяйственных машин всех перечисленных производителей техники.

Диагностика

Для проверки работоспособности снятого с автомобиля стартера следует применять заряженный аккумулятор. Масса подсоединяется к корпусу. Положительный провод используется для поиска поломки.

Если плюс подключить к соответствующему контакту на втягивающем реле, оно заработает и выдвинет бендикс при условии, что оно исправно. Если же реле не сработало, тогда его рекомендуется заменить или попытаться выполнить ремонт стартера своими руками. ВАЗ это или иномарка, не имеет значения – узел устроен одинаков на всех автомобилях. Но иногда ремонт невозможен – современные реле делают неразборными.

Если положительный провод подключить к контакту после реле, то стартер должен запуститься. Если ничего не происходит, требуется разобрать узел и искать неисправность внутри него.

Снятие и установка стартера

Я думаю ни для кого не секрет, какую роль играет стартер, в системе электрооборудования автомобиля, и как плохо когда машина не заводиться в нужный момент. Хотя ремонт стартера и является не простой задачей, и для ремонта необходимы навыки и наличие оборудования, в большинстве случаев неисправности стартера устранимы. Так же одной из причин снятия стартера, есть снятие коробки передач с автомобиля.

• Далее мы перечислим некоторые причины, при которых снимают стартер с автомобиля.
• 1. Не вращается якорь, при этом тяговое реле не срабатывает.
• 2. Якорь вращается чрезмерно медленно, либо не вращается вообще, при этом срабатывает тяговое реле.
• 3. Многократное срабатывание и отключение тягового реле.
• 4. Вращается якорь, при этом не вращается маховик.
• 5. При вращении якоря от стартера идёт необычный шум.

Стартер ВАЗ-2110

В этом автомобиле устанавливается щеточный мотор четырехполюсного типа, с двухобмоточным тяговым реле, а также планетарным редуктором. Мощность составляет 1,55 кВт. Ток на холостом ходу – 80 А. В заторможенном состоянии устройство потребляет 700 А. В режиме максимальной мощности – 375 А.

Ремонт стартера ВАЗ-2110 своими руками начинается с демонтажа. Отсоединяют минусовой провод от АКБ, затем снимают провод с тягового реле. Далее ключом на 13 отворачивают гайку, удерживающую плюсовой шнур, и снимают его. Далее ключом на 15 отворачивают гайки на картере сцепления. Теперь можно снять стартер.

Далее следует изучить схему и провести диагностику. Если ключ поворачивается, но ничего не происходит, то на стартер не поступает ток. Берут индикатор и начинают поиск утечки. Зачастую это связано с неисправностями втягивающего реле. Можно замкнуть отверткой болты на крышке реле.

Если стартер вращается очень слабо, тогда, скорее всего, села АКБ. Проверяют и АКБ, и систему зарядки. Вторая причина заключается в щетках, втулках, обмотках, редукторе, якоре, зубьях, венце и маховике. Эти детали (если проблема в них) заменяются на новые. Их можно купить в любом автомобильном магазине.

Бывает, что стартер плохо закручен. Тогда его закручивают еще сильнее. Если устройство работает исправно, но слышен шум, значит проблема в бендиксе. Стартер разбирают и меняют износившиеся детали.

Основные признаки и причины неисправности стартера

1. Стартер щелкает, но не крутит. Такая неисправность может быть связана с недостаточной емкостью аккумуляторной батареи.

Ее напряжения может быть достаточно для того, чтобы начало работать втягивающее реле, но контакты пятаков не замыкаются, электропривод не включается.

При достаточном напряжении на АКБ контактная пластина может быть подгоревшей и не замыкать пятаки. Также стартер может не крутить, если износился щеточный механизм.

Механическое заклинивание стартера связано с износом задней или передней втулки.

В таком случае они подлежат замене.

2. Стартер крутит, а двигатель не заводится. Как правило, такая неисправность обусловлена проблемами с системой управления двигателем.

В холодное время года, при подсевшем аккумуляторе или недостаточной компрессии стартер может не создавать достаточного крутящего момента для запуска двигателя.

3. Стартер не реагирует на поворот ключа зажигания. Данная неисправность имеет ряд причин:

• отказ контактной группы замка зажигания;
• перегорание предохранителей, обслуживающих контактную группу замка;
• нарушение электропроводки, ведущей к главному контакту стартера (толстый провод) и на втягивающее реле (тонкий провод).

4. Плохо крутит стартер при заряженном аккумуляторе. Данная неисправность может быть обусловлена износом втулок, приклиниваем редуктора, плохим контактом силового провода, износом щеток, повреждением шестерни.

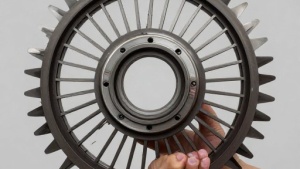

5. Не заводится машина стартер не крутит. При такой неисправности следует проверить подачу питающего напряжения на главный контакт стартера.

Для контроля можно подать напрямую напряжение с плюсовой клеммы аккумуляторной батареи на контакт втягивающего реле.

Если стартер начнет крутить, значит, он исправен. Если стартер не заработает, его необходимо демонтировать и определять причину неисправности.

6. Посторонние механические звуки при работе стартера. Неисправность связана с износом втулок, шестерни, вилки.

Как проверить стартер на работоспособность?

В случае если имеются основания для снятия стартера и определения неисправного узла, его демонтируют. На специализированных СТО есть стенд для проверки генераторов и стартеров.

Стартер устанавливается на стендовый механизм. К нему подключаются питающие напряжения, измеряется крутящий момент, токи по цепям питания и управления.

Как проверить стартер на аккумуляторе самостоятельно. Для этого демонтированный стартер тщательно закрепляют на ровной непроводящей поверхности.

Далее с помощью изолированных проводов сечением не менее 10 мм2 соединяют:

• плюсовую клемму аккумуляторной батареи с главным контактным болтом;
• минусовую клемму АКБ – с корпусом стартера.

Запуск стартера выполняют подачей на клемму втягивающего реле плюса с положительной клеммы аккумулятора. Если стартер исправен, после щелчка втягивающего реле сработает вилка, которая приведет в движение бендикс.

Электродвигатель стартера начнет работать, шестерня привода начнет вращаться. В момент срабатывания стартера создается большой импульс вращения, если устройство плохо закреплено, возможно его смещение. Необходимо быть осторожным, не допустить короткое замыкание.

ВАЗ-2106-07

Ремонт стартера ВАЗ-2106 своими руками потребует большого запаса терпения и умелых рук. Первым делом демонтируют устройство. Затем ключом на 13 ослабляют гайки, удерживающие провода на контактах втягивающего реле, и снимают наконечник провода. Далее проводят диагностику – подают на реле 12 В, а минусовой провод подсоединяют к корпусу. Омметром замеряют сопротивление на контактных болтах. Если стартер исправен, то якорь выдвинет обгонную муфту. Болты замкнутся. Если тяговое реле неисправно, его меняют на новое.

Затем со стартера снимают крышку. Чтобы проверить, в каком состоянии щетки, при помощи шлицевой отвертки отворачивают винт, удерживающий контактный провод. Удерживая пружину, извлекают одну щетку, а затем все остальные. Омметром проверяют замыкание на корпус. Далее при помощи визуального осмотра проверяют коллектор и обмотки. Если последние обуглились, это плохой признак. В таком случае ремонт стартера ВАЗ-2107 своими руками подразумевает замену якоря. Шестеренка бендикса будет легко вращаться только в одну сторону. На ней не должно быть ни сколов, ни выбоин там, где зубья соединяются с маховиком. Если шестерня изношена, ее заменяют. Также можно установить всю муфту в сборе. Затем из корпуса выдувается весь мусор. Смазывают все движущиеся детали – опорные подшипники, втулки ротора, шлицы на валу якоря. Далее стартер собирают.

Таким же образом выполняется ремонт стартера ВАЗ-2109 своими руками. Устройство узла аналогичное стартерам для классических моделей ВАЗа.

ПОЛЕЗНЫЙ СОВЕТ

Обмотки статора можно проверить мегомметром. Подсоедините один контакт к выводу, другой – к корпусу статора. Сопротивление обмоток должно быть не меньше 10 кОм. Если оно меньше, замените статор.

Осмотрите якорь. Если коллектор загрязнен или на нем есть риски, царапины, прошлифуйте его мелкой стеклянной шкуркой. При значительной шероховатости коллектора или при выступании слюды между пластинами проточите коллектор на токарном станке и затем прошлифуйте мелкой стеклянной шкуркой. Биение сердечника относитель но цапф вала не должно превышать 0,08 мм. Если биение больше, замените якорь.

Если на валу якоря есть желтый налет от подшипника, удалите его мелкой шкуркой, иначе это вызовет заедание шестерни на валу. Если на поверхностях цапф и шлицев вала появились задиры, забоины, замените якорь.

Проверьте надежность пайки выводов обмотки якоря к пластинам коллектора. Осмотрите обмотку по торцам якоря: диаметр обмотки должен быть меньше пакета железа якоря. Если диаметр больше, замените якорь

Проверьте состояние обмотки якоря с помощью контрольной лампы в цепи переменного тока напряжением 220 В. Подсоедините провода к пластине коллектора и сердечнику якоря. Если лампа загорелась, значит, есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае надо заменить якорь.

Бензиновый инструмент, скутеры

Диагностировать поломки стартера на скутере можно по такому же принципу, как и на автомобилях. Устройство и принцип работы здесь практически одинаковые. Зачастую большинство неисправностей связаны с сильным загрязнением основных узлов.

Ремонт стартера скутера своими руками лучше начинать с тщательной очистки. Далее необходимо все промыть спиртом, установить новые щетки. Смазывают втулки и собирают устройство обратно. После этого узел должен заработать.
