Признаки износа маслосъемных колпачков

Любой водитель легкового автомобиля с ДВС должен уметь различить признаки износа маслосъемных колпачков, так как в противном случае выработка и затвердевание клапанных сальников чреваты цельным рядом последствий. Если вовремя выявить проблему, то можно без особых проблем приобрести съемник для рассухаривания и произвести замену резинометаллических деталей даже без снятия головки.

Как трудятся сальники клапанов

Со временем сальники клапана ссыхаются, провоцируя утечку моторного масла, заставляя пуще доливать его до нормы

Маслосъемные колпачки, как их называют в простонародье, установлены прямо на штоках клапанов, представляют собой сочетание резиновой обоймы и стальной втулки, призванной повысить жесткость конструкции. Когда клапан открывается, колпачок его прикрывает, не позволяя маслу литься в цилиндр. Конечно, определенная часть смазки все же попадает под уплотнитель, но это норма – идет природная смазка узла. С течением времени эластичность детали снижается, она ссыхается, и наблюдается увеличение объема просачивающейся жидкости. Как итог, масло «уходит», заставляя доливать до нормы все чаще и чаще.

Приметы износа маслосъемных колпачков: сколько масла берет двигатель 1.8

Первоначальный и главный симптом затвердевших, изношенных сальников клапанов – перерасход моторного масла. Истина, у некоторых двигателей регламент разрешает заметные отклонения от общепринятой нормы в 200-300 мл на 1000 км пробега. Так,турбированные моторы 1.8, устанавливаемые на модели автоконцерна Volkswagen AG (Фольксваген, Ауди, Шкода, Сеат) на легитимных основаниях требуют долива смазки до 500-700 мл на каждую тысячу километров. Аналогичная ситуация складывается кругом двигателей PSA Peugeot Citroën, разработанных совместно с BMW (устанавливаются также на модели Mini) – паспортные эти говорят о «норме» в 1000 мл моторного масла, которое необходимо доливать в двигатель любые 1000 км.

Подобные вещи подчеркивают важность знания «своего» расхода масла. Если же силовой агрегат между сервисными операциями потребляет приметно больше рекомендованных значений, то это серьезный повод задуматься о замене маслосъемных колпачков.

Другой признак ухода масла в цилиндры вследствие потери колпачками своей кондиции – синевато-сизый дым из выхлопной трубы, какой отчетливо можно заметить в первые минуты работы мотора и дальше при переключениях передач, во время надавливания на педаль акселератора. Также речистым свидетельством вышеуказанной проблемы являются масляные отложения на резьбовой доли свечи зажигания. Когда в камере сгорания повышается давление, то перенасыщенная маслом смешение частично выдавливается сквозь микроскопические зазоры. Например, через резьбу свечи, где зазор составляет не немало 0,3 мм. Под воздействием высокой температуры бензин из смеси улетучивается, оставляя после себя изрядный «резерв» смазочного материала. Косвенно указывает на кончину колпачков и темный нагар на электродах.

Достоверно такая же сажа появляется на стенках цилиндров. И если игнорировать проблему, то в одинешенек прекрасный день из-за налета клапан попросту пригорит.

Раскоксовка и ее значение

В процессе эксплуатации двигателя на поршневых канавках образуется слой нагара. Он уменьшает упругость колец. Это приводит к еще большему износу.

Существует несколько вариантов очистки данных мест:

Неполная раскоксовка. Заготавливается смесь из керосина и ацетона в равной пропорции. На двигателе выкручиваются свечи, далее в отверстия заливается данная смесь. Затем требуется 9 часов для растворения нагара. По истечении времени закручиваются свечи, запускается мотор. Необходимо проехать 15 км в обычном режиме. Производится замена масла и фильтра. Такая процедура позволяет очистить только внутренние поверхности поршневой группы.
Жесткая раскоксовка. Для такой очистки требуются специальные средства: Вначале двигатель прогревается до рабочей температуры.
Выкручиваются свечи. Прокруткой коленвала поршни устанавливаются в среднее положение.
Через отверстия заливается специальное средство, завинчиваются свечи, дается покой до следующего дня.
Снова вынимаются свечи. Стартером крутится коленвал для вывода жестких кусков налета.
Свечи ставятся на место. Двигатель должен проработать 1 час в режиме холостого хода.
Производится замена масла и фильтра.

Это интересно: Технический осмотр Renault Logan по пробегу: регламент ТО

В состав смесей для раскоксовки входят специальные окислители, позволяющие размягчить нагар и вывести его вместе с выхлопом.

Как понять, что нужна замена колпачков, а не поршневой системы двигателя

Весьма легко перепутать признаки рассыхания клапанных сальников и выработки цилиндропоршневойгруппы. В обоих случаях проблема назревает после 200 000 км, нередко имеет место на подержанных авто, которые были куплены без должной диагностики. Немало того, жор масла, синий дым свойственны и той, и другой болезни. Вот только затвердевшие маслосъемные колпачки не воздействуют на показатель компрессии, которая обычно падает при износе поршневых перстней, стенок самих поршней и цилиндров. Если машина потребляет чересчур немало масла (от 1 л на 1000 км), но компрессия в цилиндрах находится в норме, то 90 из 100, что это колпачки.

Добавочная проверка производится на работающем двигателе с открученной крышкой маслоналивной горловины: у мотора, спрашивающего ремонта ЦПГ, должен наблюдаться дым из горловины, в то время как отработавшие свое колпачки такого не возбуждают.

Последствия езды с износившимися маслосъемными колпачками.

Если момент выхода из строя клапанных сальников вами был упущен, то, скорее всего, он приведет к следующим последствиям:

повышенному расходу масла, который, во-первых, не лучшим образом отразится на вашем бюджете, а во-вторых, будет провоцировать периодическое масляное голодание, приводящее к повышенному износу деталей и необходимости преждевременного капитального ремонта двигателя;
замасленности и в конечном счете отказу свечей зажигания;
прогоранию клапанов – нагар будет образовываться везде, где есть масло, в том числе и на стенках цилиндров, что со временем станет мешать закрытию клапанов и приведет к их прогоранию.

Чтобы всего этого не произошло, проводите своевременную замену, как только заметите первые признаки износа маслосъемных колпачков.

Цена съемника «сухарей» Тойота, Фольксваген, Ауди и принцип его труды

Неотъемлемым атрибутом замены маслосъемных колпачков на любом двигателе, будь то Лексус или ВАЗ, является так именуемый рассухариватель. Это фирменный либо универсальный (подходит для моторов различных марок) инструмент для зажима пружин клапанов, без чего выполнить ремонт не представляется вероятным. Принцип работы съемника сухарей достаточно прост: рассухаривателькрепится к корпусу двигателя опорными точками, при поддержки механического давления на тарелку пружина возврата клапана зажимается, что позволяет демонтировать сухари.

Многоопытные автовладельцы рекомендуют обратить особое внимание на сохранность сухариков, так как они имеют тенденцию теряться, а также попадать вовнутрь двигателя.

Также следует учесть, что универсальные съемники часто не так уж многозадачны – одни конструкции подходят для моторов с компоновкой ONV, ONC, HV, иные рассчитаны специально под обслуживание «опелевских» двигателей SOHC и т.д. Следует уточнять этот момент перед покупкой инструмента.

Цена рассухаривателя:

для верхнеклапанных двигателей – от 3500 руб.;
для двигателей OHV, OHC, CHV – от 2000 руб.;
комплексный комплект инструментов для рассухаривания на двигателях Тойота Камри, Фольксваген Гольф, Митсубиси Лансер и др. – 20 000 руб.

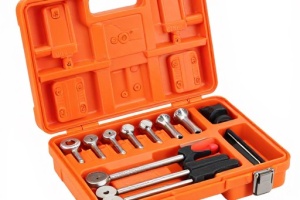

Рассухариватель, как на фото — неотъемлемый атрибут замены маслосъемных колпачков на любом двигателе

Последствия износа маслосъемных колпачков

Как только начинают проявляться перечисленные признаки износа маслосъемных колпачков, следует заняться проверкой газораспределительной системы автомобиля, причем особое внимание необходимо уделить именно маслосъемным колпачкам. Опытные автолюбители делают это самостоятельно, менее искушенные отправляются на станцию технического обслуживания, где диагностику производят опытные специалисты.

Следует заметить, что эксплуатировать двигатель с изношенными маслосъемными колпачками категорически не рекомендуется. Как показывает практика, если игнорировать этот дефект и не устранять его, то практически неизбежно:

Снизится мощность силового агрегата;
На холостом ходу он начнет периодически глохнуть;
Обороты станут «плавать»;
Значительно упадет компрессия;
На цилиндрах, поршнях и клапанных седлах появится нагар.

Что касается нагара, то его появление — это действительно очень серьезный «звоночек», поскольку его образование вполне может привести к весьма дорогостоящему капитальному ремонту силового агрегата.

Поменять без снятия головки: стоимость ремкомплекта Форд, Мазда, Ниссан

В официальном сервисе специалисты обыкновенно настаивают на варианте замены колпачков, который предусматривает снятие головки блока цилиндров. Так изготавливать демонтаж/установку сальников заметно проще, а все затраченное на возню с ГБЦ пора оплачивается за счет клиента. Таким образом, набегает приличная сумма денежек. Но если не доходить до снятия «головы», то потребуется меньше нервов, поре, не придется тратиться на прокладку ГБЦ и новые болты. При доступе к рассухаривателю (не непременно покупать – можно, к примеру, временно одолжить у товарища) дело остается за небольшим. Необходимо приобрести комплект фирменных либо неоригинальных маслосъемных колпачков.

Стоимость оригинального ремкомплекта (сальники клапанов):

Тойота Камри 2.4 – 1300 руб.;
Форд Фокус 1.8 – 1500 руб.;
Фольксваген Гольф 1.6 – 1800 руб.;
Ниссан Кашкай 2.0 – 1500 руб.;
БМВ X3 2.5i – 2200 руб.;
Мазда 6 1.8 – 1600 руб.

Замена МСК на Митсубиси Лансер IX 1.6

Рассмотрим поэтапно процесс замены клапанных сальников на Mitsubishi Lancer 1.6 девятого поколения без снятия головки блока цилиндров.

Производится демонтаж катушек зажигания, после чего выкручиваются свечи.
После отвинчивания шести болтов снимается клапанная покрышка Отсоединяются шланги.
Чтобы гидрокомпенсаторы не повыпадали, их можно закрепить проволокой либо пластиковыми хомутами.
Необходимо выкрутить 13 болтов крепления осей коромысел.Оси снимаются в сборе без переворачивания (во избежание утечки масла из компенсаторов).
Чтобы сухари не сорвались в поддон, отверстия двигателя закупориваются поролоном, чистыми тряпками.
При поддержки меток на шкиве и головке выставляется ВМТ в первом и четвертом цилиндрах.

Съемник сухарей одной долей крепится к корпусу головки клапанов, второй – упирается в тарелку, что позволяет освободить и достать пинцетом сухари.
После изымания тарелки с пружиной является доступ к колпачку.
Демонтаж самого колпачка в идеале нужно изготовлять посредством специального съемного устройства. Но за неимением такового можно приноровиться трудиться плоскогубцами. Впрочем, при отсутствии деликатности можно легко повредить направляющую клапана.
Прежде чем поменять пунктами старый и новый колпачки, не помешает проверить на предмет люфта сам клапан.
Смазанный маслом новоиспеченный колпачок напрессовывается при помощи подходящей оправки – можно воспользоваться гаечной головкой на 10 мм.
Пружина и тарелка возвращаются на пункт, при помощи пинцета и съемника сухари ставятся обратно.
Замена МСК в оставшихся двух цилиндрах производится после проворачивания шкива по меткам и выставления ВМТ.
Весьма желательно затяжку болтов осей коромысел производить динамометрическим ключом с соблюдением рекомендованных автопроизводителем смыслов (50 Нм).

Пошаговая инструкция замены колец и маслосъемных колпачков

Процесс раскоксовки убирает небольшой нагар. В случае сильного износа требуется полная замена всех поршневых колец и маслосъемных колпачков:

Производится подбор необходимых деталей в соответствии с маркой машины. Следует отдать предпочтение оригинальным запчастям чтобы впоследствии не лезть снова.
Выкручиваются свечи, снимается крышка, а затем вся головка блока цилиндров (ГБЦ). Сливается масло, откручивается поддон картера. Далее откручиваются крышки шатунов, поршни вынимаются наружу.
При помощи съемника или отверткой снимаются старые кольца. Применяя старые поршни, производится очистка посадочных канавок. Производится она аккуратно ненужным кольцом. Их установку проводить только после соединения поршня с шатуном.
Из всех поршневых колец первыми ставятся маслосъемные. Все операции производить руками. На коробчатых со спиральной пружиной замок расширителя поворачивается на 180° относительно замка кольца. Для составных первой ставится пружина, затем нижнее пластина и верхняя. Замки пластин относительно друг друга поворачиваются на 180°.
После монтажа остальных колец необходимо оценить внешний вид цилиндров. При сильном износе производится расточка и хонингование.
Установить поршни на свои места, прикрутить крышки шатунов и поддон картера.

Важную роль для удержания масла выполняют также маслосъемные колпачки. Они снимают его излишки с клапанов. Замена колпачков производится либо со снятием головки блока цилиндров, либо без него.

В первом случае ключом прокручивается коленвал до установления первой пары поршней в положение верхней мертвой точки (ВМТ). Это делается для удержания клапана от падения в цилиндр.
Снимаются оси коромысел впуска и выпуска с гидрокомпенсаторами. Во многих моделях они могут выпадать – для этого пригодятся нейлоновые хомуты.
Специальным съемником необходимо одновременно сжимать пружины клапанов, а пинцетом вынимать сухарики. Они нужны для сжатия пружины относительно оси клапана. Помощник здесь будет кстати.
Сняв изношенный колпачок – установить вместо него новый. Следует помнить об их разделении на впускные и выпускные.
В обратной последовательности устанавливаются сухари. Далее следует прокрутить коленвал до положения ВМТ другой пары поршней. Все выполняется так же. В случае замены колпачков со снятием ГБЦ, можно вытянуть клапаны, оценить их состояние. Образовавшийся нагар необходимо счистить.
После установки клапанов и пружин на место, произвести обратный монтаж осей коромысел.
Попутно можно проверить натяжение ремня ГРМ, а также по меткам установить правильное зажигание. Это убережет ЦПГ от износа.
Установить крышку ГБЦ. Под нее потребуется новая прокладка.
Установить новый фильтр, залить масло.
Подключить все приборы, завести двигатель.

Начало работы агрегата с новыми деталями потребует их притирки. Возможны неестественные звуки, свисты. Может повалить дым из выхлопной трубы, двигатель возможно заглохнет. Первые 500 – 1000 км не стоит сильно повышать обороты.

Замена колец: с чего начать?

Итак, новые детали уже приобретены, тогда можно приступать непосредственно к процессу их замены. Первое, что необходимо выполнить далее – демонтаж всех узлов, а также механизмов. Это обеспечит полноценный доступ к необходимым деталям, а точнее позволит беспрепятственно заменить маслосъемные поршневые кольца.

Что входит в комплекс демонтажных работ?

Следует снять воздушный фильтр, после чего и топливный насос.
Не стоит забывать о распределителе в системе зажигания. Для того чтобы демонтировать приводной корпус, нужно произвести разборку болтового соединения.
После этого следует снять клемму «минус» с аккумулятора, а также шкив (зубчатый) с распредвала. На этом часть работы можно считать успешно выполненной.
Далее, для того чтобы лучше подобраться к крышке, расположенной на головке блока, необходимо снять привод массы.
В самую последнюю очередь можно приступить к откручиванию гаек, которые фиксируют корпусы подшипников распредвала.

Это интересно: Прохождение технического обслуживания автомобиля: ежедневное, периодическое, сезонное ТО

Второй этап демонтажных работ

Для того чтобы замена колец и маслосъемных колпачков привела к правильной работе двигателя, необходима общая диагностика автомобиля. Как правило, в этот момент проверяется изношенность других деталей и их качественная посадка. Ни в коем случае нельзя игнорировать положение, в котором находятся шпонки распредвала. Если в процессе демонтажа замечено, что они не слишком плотно посажены, тогда следует их также снять. Это необходимо сделать во избежание потери детали в процессе движения транспортного средства.

После всего, что было выполнено, полностью открылся доступ к распредвалу, который необходимо вытянуть вместе с сальником. Далее, чтобы достать маслосъемные кольца, следует установить запчасть в такое положение, где поршень будет находиться в ВМТ. Вытянув свечу, необходимо в образовавшееся отверстие вставить прут. Если не выполнить этого, то клапан с легкостью провалится.

Далее нужно с использованием специального инструмента сжать пружины, находящиеся на клапане, и вытянуть два сухаря. Достать их можно с помощью пинцета. После этого с использованием специального средства следует выпрессовать кольца. На этом демонтажные работы окончены.

Процесс установки

Теперь поговорим о том, как правильно выполнить процесс установки. Эта работа будет состоять из нескольких этапов:

Сначала следует снять с новых деталей пружины. Делать это надо предельно аккуратно, чтобы избежать повреждений.
Далее необходимо все элементы покрыть моторным маслом. После этого можно запрессовать сам двигатель и вернуть на предназначенное место пружины.

Важно: замена маслосъемных колец производится со строгим соблюдением последовательности. Подробный процесс снятия описан выше. Будьте внимательны, чтобы стороны находились на тех местах, на которых должны быть. Иначе это может послужить причиной резкого увеличения количества расходуемого масла.

Особенности замены колпачков на 16-клапанном ВАЗ Приора

Чтобы получить доступ к колпачкам на Приоре, придется вначале выкрутить свечи из колодцев, демонтировать катушки зажигания, а также сбросить дроссельный узел. После этого можно будет открутить болты клапанной покрышки, чтобы извлечь коромысла и собственно произвести замену МСК при помощи съемника. В цельном расклад таков же, как и в случае Лансера: выставляются ВМТ в цилиндрах, снимаются сухари и пружинки, ставятся новоиспеченные сальники, идет обратная сборка. Как правило, весь комплекс трудов отнимает у исполнителя от 8 до 12 часов.
