Замена радиаторов отопления – подробное пошаговое описание процесса замены (95 фото)


Если вы научитесь снимать радиатор охлаждения ВАЗ-2110, то и другие отечественные машины вам будут по плечу. Жизнь диктует свои правила, купил автомобиль – учись его обслуживать, тем более ВАЗ позволяет делать это своими руками, как-никак механика.

Машина – это система взаимосвязанных механизмов и элементов, отклонения в работе хотя бы одной из них уже приводит к внештатным ситуациям – сбою целой конструкции. Радиатор системы охлаждения, по словам автомехаников, чуть ли не одна из самых уязвимых деталей, подверженных деформациям. Механическое повреждение появляется очень просто – достаточно летящего камешка или упавшей ветки дерева.

Еще одна причина поломки – разрушение точек пайки и сварки. Чем продолжительнее химический контакт, тем больше нарушение в режиме работы помпы или термостата, что в свою очередь увеличивает показатели температурного режима охлаждающего раствора.

Присоединенный клапан крышки не дает возможности своевременно понизить давление, точек протекания становится слишком много.

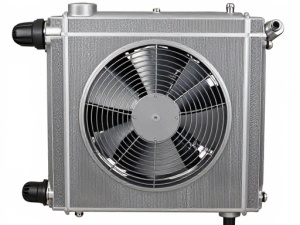

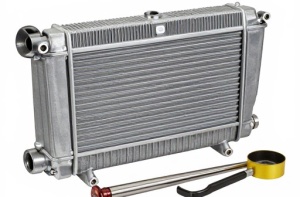

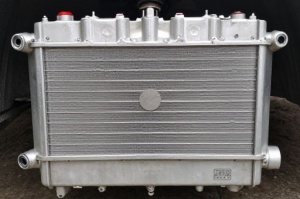

Инструкция по снятию радиатора охлаждения ВАЗ-2110


Для того чтобы заменить радиатор охлаждения на ВАЗ-2110, сначала нужно правильно снять старый прибор. А для этого демонтируйте аккумулятор, иначе он будет мешать. Дальше следуйте последовательной инструкции:

  1. Снимите модуль зажигания. Теперь вам открыты пути для осуществления ремонтных мероприятий с пробками на блоке цилиндров и радиаторе.
  2. Снимите пробки и слейте старую охлаждающую жидкость в заранее подставленную тару.
  3. Если в машину встроено инжекторное устройство, извлеките воздушный фильтр.
  4. Отсоедините провода, идущие к вентилятору. Чтобы это сделать, снимите колодку с клеймом, расположенную на вентиляторе, и разрежьте хомут, поддерживающий жгут.
  5. Освободите тягу дроссельной заслонки, расположенной прямо возле кожуха вентилятора.
  6. Слегка ослабив соединение кожуха, достаньте с посадочных штуцеров термостата патрубки охлаждающего механизма.
  7. Отложите в сторону отсоединенный патрубок, отвечающий за отвод пара, ведущий от радиатора к расширяющему бачку на участке фиксации к бачку. Отложите в сторону хомут.
  8. Достаньте патрубок для отведения пара из соединяющих его хомутов. Обычно в ВАЗ-2110 эти хомуты размещаются в 2-х точках – на шланге, подходящем к расширительному бачку, и трубе, присоединенной к водяному насосному устройству.
  9. Далее аккуратно разберите верхний крепеж радиатора, имеющийся возле рамы машины. Теперь вентилятор в свободном доступе.
  10. Извлеките радиатор. Чтобы не пришлось тянуть его и применять силу, наклоните его к двигателю.
  11. Отсоедините от извлеченного устройства шланги и вентилирующий механизм. Сначала ослабьте прилегание хомутов и вытащите отводящий, подводящий шланги, извлеките и пароотводящий. Затем открутите болты с гайками.
  12. Если на штифтах, расположенных снизу, есть подушки для лучшей посадки, после снятия оцените их состояние. Если они растрескались или есть ощутимые деформации, поменяйте на новые приспособления.
  13. Для определения участка течи подайте в радиатор воздушный поток с давлением в пределах до 0,2 МПа и поместите в воду.

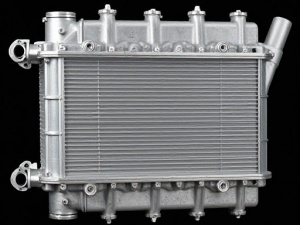

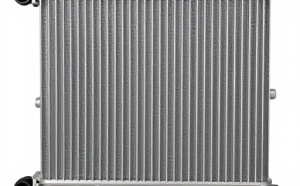

Замена радиатора автомобиля

Если вы заметили, что двигатель вашего автомобиля сильно перегревается, а датчик, который показывает температуру двигателя, превышает допустимые нормы, значит, пришло время заменить радиатор.

Довольно часто причинами замены радиатора являются образование трещин на корпусе, которые и становятся причиной утечки охлаждающей жидкости.

Некоторые автолюбители пытаются заклеить данные трещины. Хотя стоит знать, что это напрасные усилия. Это связано с тем, что никакой клей не способен выдерживать давление и температуры, возникающие в радиаторе. Даже если вы и заклеите трещину на старом радиаторе, возможно, уже в скором времени, рядом появится новая.

Так как на данный момент радиаторы стоят сравнительно недорого, их дешевле заменить, чем латать.

Сначала следует подождать, пока двигатель полностью охладится. После этого радиатор нужно снять и слить из него жидкость. Необходимо помнить, что охлаждающая жидкость имеет сладкий запах и привкус, что сильно привлекает домашних животных и маленьких детей. Обязательно нужно оградить их от данной жидкости, ведь в ее состав входят ядовитые химические вещества.

Рекомендуется утилизировать охлаждающую жидкость по всем правилам. Желательно позвонить в специальную службу и узнать, как правильно это сделать.

Перед снятием радиатора, необходимо аккуратно отсоединить все шланги, подходящие к нему. В некоторых моделях автомобилей для снятия радиатора достаточно расстегнуть несколько застежек. Иногда также могут быть и дополнительные крепления. Вынимая радиатор из капота, рекомендуется обратить внимание на специальные резиновые подушки, на которых устанавливается радиатор.

Если радиатор вынимать неаккуратно, то они могут соскочить со своих мест. Для их поиска нужно будет полазить под машиной.

Старый радиатор поставьте рядом с новым, и визуально убедитесь, что они одинаковы. Затем новый радиатор также аккуратно устанавливается на свое место. Устанавливая новый радиатор, обратите внимание на то, чтобы не согнуть пластины. Ведь согнутые пластины могут стать причиной плохого теплообмена.

Затем нужно защелкнуть зажимы и подсоединить шланги. Если же шланги не надеваются, попробуйте смазать их теплоносителем. А вот если несмазанные шланги легко надеваются, стоит задуматься о том, что они также нуждаются в замене. Срок около пяти лет, считается нормальным для работы этих шланг.

Далее новый радиатор заполняется охлаждающей жидкостью. Многие автомобилисты специально приподнимают переднюю часть автомобиля. Благодаря этому, при заливании жидкости, из системы охлаждения будет выходить воздух, что предотвращает образование воздушных пробок.

Переполнение бака, также нежелательно.

После того, как охлаждающая жидкость залита, рекомендуется завести двигатель и убедиться в том, что нет никаких протечек. В настоящий момент имеется несколько различных охлаждающих жидкостей. Зачатую производители автомобилей дают рекомендации о том, какая именно охлаждающая жидкость подходит для данного автомобиля.

Что делать дальше

Чтобы заменить старый радиатор ВАЗ-2110 новым прибором, повторите вышеописанное в обратном порядке, начиная с последнего пункта. Чтобы радиатор работал хорошо, стоит также проверить состояние втулки из резины на верхнем крепеже. Если деталь сильно износилась, замените на только что купленную и ее.

Последующие мероприятие по установке нового изделия выглядят следующим образом:

  • зафиксируйте устройство для вентиляции воздуха;
  • хорошо затяните кожух;
  • определите радиатор на прежнее место в ВАЗ-2110, наденьте на штифты подушки нижнего крепежа;
  • когда радиатор уже стоит, добавьте антифриз.

Снятие радиатора

Снимаем радиатор для проверки на герметичность (при подозрении на течь) или для замены при его повреждении. Работу выполняем на смотровой канаве или эстакаде. Операции показываем на автомобиле с кондиционером. Демонтируем вентилятор радиатора (см. «Снятие вентилятора радиатора, замена дополнительного резистора»). Снимаем передний бампер и его усилитель (см. «Снятие переднего бампера»).

Для доступа к креплениям радиатора необходимо демонтировать два боковых пластмассовых дефлектора радиатора и конденсатора системы кондиционирования воздуха.

Каждый боковой дефлектор крепится четырьмя пистонами: одним пистоном — к верхнему пластмассовому дефлектору радиатора и конденсатора, другим пистоном — к верхней поперечине рамки радиатора и двумя пистонами — к поперечной балке.

Ключом Тогх Т-30 выворачиваем фиксатор пистона крепления правого дефлектора к верхнему дефлектору…

…и вынимаем пистон с фиксатором.

Аналогично извлекаем пистон (показан на фото стрелкой) крепления правого дефлектора к верхней поперечине рамки радиатора. С внутренней стороны поперечной балки ключом Тогх Т-30 выворачиваем фиксатор пистона верхнего крепления дефлектора к балке…

…и вынимаем пистон с фиксатором.

Таким же образом извлекаем пистон с фиксатором нижнего крепления дефлектора к поперечной балке…

… и снимаем правый дефлектор.

Аналогично снимаем левый дефлектор. Подставляем под патрубок левого бачка радиатора емкость для слива охлаждающей жидкости. Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга радиатора и сдвигаем хомут по шлангу. Снимаем шланг с патрубка левого бачка

Снимаем шланг с патрубка левого бачка радиатора, сливая охлаждающую жидкость в подставленную емкость.

Для снятия конденсатора кондиционера, не отсоединяя от него трубок подвода и отвода хладагента…

…с правой стороны радиатора отверткой поджимаем фиксатор держателя (выполненного на бачке радиатора) верхнего кронштейна конденсатора… …и приподнимаем правую часть конденсатора так, чтобы фиксатор остался бы в поджатом состоянии.

Аналогичную операцию выполняем на левом бачке радиатора… …и приподнимаем конденсатор, выводя его кронштейны (два верхних и два нижних) из держателей на бачках радиатора.

Осторожно, чтобы не повредить конденсатор и его трубки, опускаем конденсатор на пол и фиксируем его.

Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и, сдвинув хомут по шлангу…

… снимаем подводящий шланг радиатора с патрубка правого бачка радиатора.

Если шланг отсоединить от патрубка не удалось (так как патрубок находится в труднодоступном месте)…

…то можно отсоединить верхний конец шланга от патрубка крышки термостата.

С правой стороны головкой «на 10» отворачиваем болт кронштейна верхнего крепления радиатора…

…и снимаем кронштейн со штифта радиатора.

Аналогично снимаем кронштейн верхнего крепления радиатора с левой стороны.

Приподнимаем радиатор системы охлаждения, выводя два штифта его нижнего крепления из резиновых подушек, вставленных в отверстия подрамника передней подвески…

…и вынимаем радиатор вниз.
Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 0,1 МПа (1 кгс/см2) и опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не должно наблюдаться появление пузырьков воздуха. Негерметичный радиатор заменяем новым. Устанавливаем радиатор в обратной последовательности. При необходимости заменяем резиновые подушки нижнего крепления радиатора новыми. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в расширительном бачке до нормы (см. «Замена охлаждающей жидкости»).

Как увеличить срок эксплуатации радиатора охлаждения


Каким бы хорошим ни был радиатор системы охлаждения в ВАЗ-2110, при отсутствии профилактики его работы он все равно даст сбой, что в итоге обернется большими проблемами для автолюбителя – перестанут работать двигатель и печка, обогревающая салон машины. Чтобы этого избежать, специалисты рекомендуют вовремя проводить промывку устройства. 1-2 плановые процедуры за год вполне достаточно для продления эксплуатации системы и двигателя.

Что еще нужно помнить начинающему автолюбителю? Заливка тосола для эффективного использования железного коня – это, конечно, хорошо, но без очищения с помощью специальных моющих средств новый раствор совсем скоро почернеет.

Замена радиаторов своими силами

Первоначальные действия предполагают остановку двигателя до его полного остывания. Затем снимается пробка с расширительного бачка, через сливную пробку сливается тосол или антифриз.

Следующий этап: снятие корпуса с воздушного фильтра двигателя.

Инструкция по замене радиатора охлаждения двигателя Мазда Демио своими руками

Далее, выполняется снятие радиатора с вентилятором охлаждения. Для этого снимаем разъём питания силового агрегата электрического вентилятора. Ослабляем и откручиваем хомуты, соединительные патрубки, контактирующие с радиатором.

После этого можно перейти к снятию пластины, которая удерживает радиатор. Затем наклонить его в сторону силового агрегата и извлечь с установленного места.

Установка радиаторов предполагает обратный порядок действий. После монтажа следует наполнить расширительный бачок новым тосолом. Запустить мотор и проверить его работу. Уделить внимание работе системы охлаждения. Убедиться, что в бачке тосол не закипает.

Замена радиатора охлаждения предполагает соблюдение техники безопасности и соблюдение инструкций производителя.

Как поменять радиатор охлаждения на Лада Калине?

Вам понадобиться:

  • Головки на 7, 8, 10, 13 и 17 мм;
  • Трещоточная рукоятка или вороток;
  • Удлинители;
  • Отвертки как с плоским, так и с крестообразным лезвием;
  • Плоскогубцы;

Хотелось бы сразу отметить, что в данном случаи рассматривается вариант замены радиатора на Лада Калине без климатической системы.

1). Отсоединяем аккумуляторные клеммы и сливаем охлаждающую жидкость.

2). Предварительно сняв корпус воздушного фильтра, снимаем вентилятор, открутив болты и гайки его крепления и отсоединив два разъема питания.

3). Ослабляем нижний стяжной винт крепления хомута патрубка и аккуратно отсоединяем патрубок от радиатора, подставив емкость, так как возможно выплескивание остатков охлаждающей жидкости.

4). То же самое выполняем и с верхним патрубком радиатора.

5). Не забываем также и про верхний шланг, который идет от расширительного бачка в самый верх радиатора.

6). Далее при помощи головки на «10» и трещоточной рукояткой откручиваем две гайки крепления основного радиатора к кузову.

7). После этого радиатор наклоняем немного назад в сторону двигателя, выводя из зацепления со шпилек крепления.

8). Аккуратно вынимаем радиатор охлаждения.

9). Заменяем на новый и устанавливаем на место в обратной последовательности.

Как поменять радиатор охлаждения на Лада Приоре?

1). Отсоединяем клеммы от аккумулятора и сливаем охлаждающую жидкость.

2). Снимаем электровентилятор радиатора.

3). Снимаем звуковой сигнал.

4). Ослабляем затяжку хомута крепления к радиатору подводящего шланга.

5). Снимаем шланг с патрубка радиатора.

6). Аналогичным образом снимаем от радиатора отводящий шланг.

7). Отворачиваем две гайки крепления радиатора к кузову.

8). Вынимаем держатель пароотводящего шланга из отверстия в верхней поперечине моторного отсека.

9). Наклоняем радиатор к двигателю. Ослабляем затяжку ленточного хомута пароотводящего шланга.

10). Снимаем шланг со штуцера радиатора.

11). Вынимаем радиатор вверх.

12). Снимаем с радиатора две подушки нижнего крепления, если они остались на установочных штифтах радиатора или извлекаем их из отверстий в поперечине, если они остались на кузове. Заменяем порванные или потерявшие упругость подушки.

13). Извлекаем из кронштейнов радиатора резинометаллические втулки. Заменяем порванные или потерявшие упругость резиновые втулки.

14). Радиатор на место устанавливаем в обратном порядке, предварительно надев на штифты радиатора подушки нижнего крепления и вставив в кронштейны втулки верхнего крепления.
