Как снять передний бампер на ваз 2107

Конструкция и снятие заднего бампера на ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрено наличие заднего бампера, выполняющего разные функции. В процессе эксплуатации он часто подвергается механическому воздействию сторонних предметов на его пластиковую конструкцию, что приводит к необходимости ремонта или замене. О том, как снимается и устанавливается задний бампер на ВАЗ 2107, пошагово описано в материале.

О конструкции задней части обвеса ВАЗ 2107

Обвес сзади на семерке имеет аналогичную конструкцию с передним, поэтому габариты его также составляют 160х20х15 см. Изготавливается устройство полностью из пластика, а сверху располагается декоративная хромированная накладка из металла, значительно выделяющаяся и подчеркивающая контур кузова автомобиля.

Это интересно! На заднем устройстве отсутствует место для закрепления номерного знака, что является главным отличием от переднего бампера.

Как и передний, задний бампер семерки необходим для выполнения следующих задач:

• Защита лакокрасочного покрытия от формирования царапин и ударов. Такие последствия могут возникнуть по причине столкновения с препятствиями.
• Улучшение внешнего вида автомобиля ВАЗ 2107.
• Защита кузова от вмятин и ударов при легких столкновениях с другими авто.

При механическом воздействии на устройство, происходит его деформация. Если это произошло, то необходимо восстановить целостность обвеса, для чего надо выяснить особенности его снятия.

Демонтаж заднего обвеса семерки

На фото в материале показано, как выглядит задний бампер на ВАЗ 2107 в сборе. Именно в таком виде и выполняется демонтаж устройства с автомобиля. Надо сразу отметить, что если приходилось снимать передний обвес, то снять его сзади не составит большого труда. Устройства имеют абсолютно идентичные крепления, поэтому и алгоритм демонтажа одинаковый.

Инструкция по снятию рассматриваемой детали с семерки, имеет следующий вид:

1. Для демонтажа потребуется открыть багажник, и найти там оба крепления кронштейнов, расположенные по бокам на полу багажника. Если там есть корыто – то его потребуется достать.
2. Сначала понадобится выкрутить крепления кронштейнов, воспользовавшись для этого гаечными ключами на «22».
3. Если соединения загрязнились и не поддаются вывинчиванию, то необходимо их очистить, и обработать смазкой WD-40.
4. Через 5-10 минут после этого выкрутить их с обоих сторон, а затем потянуть на себя бампер, вынимая кронштейны из втулок. Снимите устройство, отсоединив его от кузова.
5. Снимаются также крепления с кузова, чтобы их очистить или при необходимости заменить.

После снятия уже можно приступать к ремонту, модернизации или замене. Кронштейны при необходимости можно отсоединить от конструкции бампера, открутив четыре гайки.

Самостоятельная установка бампера

После снятия рассматриваемой детали выполняются различные манипуляции — ремонт или модернизация, восстановление целостности или замена. Большой популярностью пользуется тюнинг буфера, который позволяет не просто усовершенствовать деталь, но еще и преобразить внешность семерки.

Если выполняется замена заднего бампера, то при этом надо выполнить следующие действия:

1. Очистить отверстия в кузове, а также места фиксации кронштейнов.
2. Закрепить кронштейны к устанавливаемой детали, а после с соблюдением последовательности обратной снятию, произвести установку.
3. Зафиксировать деталь при помощи резьбовых кронштейнов под ключ на «22».
4. Если не удается посадить резиновую втулку в отверстие, то для этого рекомендуется обработать ее мыльным раствором.

Чтобы в следующий раз не пришлось тратить много времени на срыв крепежных соединений, рекомендуется обработать их смазочными материалами, типа Литол или Солидол. Если планируется покрасить хромированную накладку, то вовсе не обязательно снимать для этого бампер с автомобиля. Можно попробовать снять ее, достав до гаек крепления ее к бамперу, которые расположены внутри бампера. Лакокрасочные манипуляции также можно произвести, воспользовавшись для этого тканями или бумагой, прикрыв с их помощью пластиковую часть детали.

provaz07.ru

Замена бампера!) — Лада 2107, 1.6 л., 2006 года на DRIVE2

Всем привет!) Сразу извиняюсь, что запись не выложил вовремя, времени вообще не было за компом сидеть( Весь в работе да и в музыке)А теперь ближе к делу!)В прошлой записи я писал, что брат завел на скорости машину и сломал бампер, бампер я купил сразу же, ну и поменял я его довольно таки быстро, но вот случилось одно но, менты начали капать за туманки с ксеном( хотя все разрешено, запретов нет, и к тому что сломал одно стекло(треснуло) поэтому решил пока отказаться от них.Собственно вот что мы имеем:

Сломанный бампер(

новый бампер

новый бампер

Бампер купил за 1400) в комплекте сразу же шли еще и боковые крепежи, но их я ставить не стал, мороки больше(Приступаем, снять его довольно легко) первым делом снял номер:

Видок не очень(

Откручиваем еще 6 болтов и бампер снят:Интересно, что же с ним стало? Все печально:( сломано почти от дырки до дыркиИ к всему еще и оторвался один крепеж сабли:Но ничего страшного, есть же новый бампер)Ставим все в обратной последовательности, закручиваем 6 болтов)Так же, заменил еще верхнюю часть решетки радиатора, старая облезла от керхера:

тут совсем все просто, откручиваем или ослабляем 5 болтика вытаскиваем, и обратно ставим уже новую!)

Вид намного лучше стал)

осталось еще поставить другую решетку и будет красота)

С бампером все)Что касается музыки. Да фронт уже готов, осталось обтянуть, не знаю чем обтягивать, проводка почти протянута, усилитель ожидает своего часа) Скоро все увидите сами, боюсь что придется создавать несколько частей, фотографии все не влезут)Ждите совсем скоро, прям совсем скоро будет первая часть) скорей всего их будет 2) хотя даже 3, одна часть будет полностью посвящена компонентам фронта)

Всем удачи) и ровных дорог!) Теперь постараюсь обновлять БЖ как можно чаще

как снять, какие можно поставить, инструкции с фото и видео

Автомобили марки «Жигули» классической серии оснащались неприглядными бамперами старого образца, выступающими за пределы кузова. В отличие от ранних моделей — «копейки» и «шестёрки», элементы обвеса ВАЗ 2107 видоизменились, стали выглядеть более презентабельно. Многолетний опыт эксплуатации «семёрки» показал: штатные детали можно усовершенствовать различными способами либо заменить бамперами другой формы. Причём модернизация и установка выполняется автолюбителем самостоятельно, без лишних обращений на станцию техобслуживания.

Назначение и размеры обвесов «семёрки»

На подавляющем большинстве современных машин передний и задний бампер является продолжением кузова и служит декоративным элементом. Исключение — некоторые модели внедорожников, оборудованные силовыми обвесами. Бамперам ВАЗ 2107 больше подходит название «буферы», поскольку они выдвинуты за пределы кузовных деталей и призваны выполнять 3 функции:

1. Предохранять элементы кузова автомобиля от вмятин при лёгких столкновениях.
2. Защищать лакокрасочное покрытие передних и задних крыльев от царапин в случае задевания какого-либо препятствия либо другой машины (например, в процессе парковки).
3. Улучшить внешний облик транспортного средства.

целиком делаются из пластика, сверху ставится тонкая декоративная накладка

В отличие от предыдущих моделей «классики», обвесы ВАЗ 2107 изготовлены из пластмассы и оснащены декоративными хромированными вставками. Боковые пластиковые накладки сохранили схожесть с аналогичными деталями «шестёрки», но увеличились по высоте.

Практика показывает: симпатичные бамперы «семёрки» утратили защитную функцию по следующим причинам:

• материал буфера способен выдержать действительно лёгкие удары;
• от средней ударной нагрузки пластик трескается и ломается на части;
• кузовной фартук легко повреждается сломанным обвесом;
• при ударе передом о стену разрушению также повергается хромированная решётка радиатора — закреплённая на ней эмблема ВАЗ стоит на одном уровне с бампером.

Спереди на бампере предусмотрена площадка для установки госномера

Ранее модели ВАЗ 2101—06 оснащались хромированными буферами, сделанными из металла толщиной около 2 мм. На каждом крепились так называемые клыки, дополнительно защищающие сам обвес.

Размер заднего заводского бампера составляет 1600 х 200 х 150 мм (длина / ширина / высота). На переднем элементе производителем предусмотрена площадка для крепления номерного знака, поэтому его ширина больше на 50 мм. Остальные габариты идентичны.

Конструкция заднего обвеса ВАЗ 2107 отличается отсутствием площадки для номера

Варианты модернизации бамперов

С целью улучшения конструкции заводских обвесов владельцы «семёрок» практикуют следующие усовершенствования:

• перфорация фронтальной плоскости детали;
• усиление переднего и заднего буфера элементами жёсткости;
• замена штатных бамперов тюнинговыми изделиями, сделанными в заводских либо гаражных условиях своими руками;
• установка внизу обвеса дополнительной «губы»;
• освежение внешнего вида штатных деталей путём покраски.

Установка пластикового фартука делает внешний вид заводского обвеса более привлекательным

Перфорация — простейший способ изменить облик навесных элементов ВАЗ 2107. Демонтировать буферы не потребуется. Модернизация выполняется в следующем порядке:

1. Приобретите коронное сверло диаметром 30—45 мм.
2. Разметьте фронтальные плоскости обвеса по бокам от номерного знака — с каждой стороны должно поместиться по 4 отверстия.
3. Установите сверло в обычную дрель и проделайте 8 отверстий. Тюнинг завершён.



   Достаточно сделать несколько отверстий, чтобы навесная деталь выглядела оригинальнее

Перфорированные бамперы для автомобиля ВАЗ 2105—07 можно приобрести в готовом виде. Изделия смотрятся лучше самодельных «собратьев».

Альтернативное решение — купить готовые детали с перфорацией

Доработка методом усиления

Поскольку штатные элементы «семёрки» стали предохранять кузов лишь от мелких повреждений, но особой красоты не приобрели, многие автолюбители усовершенствуют бамперы путём усиления металлической вставкой. В качестве таковой выступает стальной профиль — уголок длиной 1300 мм с шириной полки 7 см, толщина металла — 1,5—2 мм. Для крепления подготовьте 4 болта М8 с гайками и такой инструментарий:

• дрель электрическая со сверлом диаметром 8 мм;
• набор накидных и рожковых ключей;
• пассатижи;
• молоток;
• аэрозольная смазка типа WD-40.



  При необходимости вместо электрической дрели можно использовать ручную

Первым делом снимите оба бампера с автомобиля согласно инструкции, представленной ниже. Пользуясь случаем, очистите детали от грязи и поменяйте хромированные накладки, если они пришли в негодность. Чёрный блеск пластмассе можно вернуть с помощью строительного фена — просто обработайте поверхности потоком горячего воздуха.

Цвет пластмассы становится ярче после нагрева феном

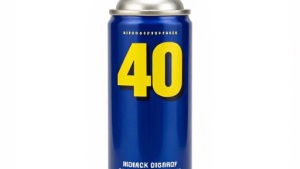

Перед откручиванием обработайте все резьбовые соединения аэрозолем WD-40, затем обождите 5—10 мин, пока смазка растворит ржавчину.

Нанесение аэрозоля сильно облегчает раскручивание резьбовых соединений

Монтаж усилителя производится следующим образом:

1. Приложив стальной уголок к крепёжному фланцу кронштейна, наметьте и просверлите в нём 2 отверстия. Расположите их ближе к краю профиля.
2. Зафиксируйте уголок, наживив штатные болты через готовые отверстия. Повторите операцию на втором кронштейне.
3. Вплотную к наружной полке просверлите 2 пары отверстий, используя снятый обвес в качестве шаблона.
4. Прикрутите профиль к обоим кронштейнам штатным крепежом.
5. Бампер закрепите на уголке подготовленными болтами с гайками. Поскольку буфер выдвинулся вперёд, боковые крепления ставить не нужно — просто заверните штатные болты в отверстия и затяните.



   Стальной профиль служит проставкой между кронштейнами и пластиковым обрамлением

   Читайте также:  Как открутить прикипевший болт или гайку || 5 Способов Легко Открутить Ступичную Гайку

Установка тюнинговых элементов

Предлагаемый вариант модернизации позволяет изменить облик ВАЗ 2107 в лучшую сторону путём избавления от выпирающего штатного буфера. Вместо него устанавливается обтекаемый обвес другой формы, имитирующий продолжение кузова. При монтаже используются заводские крепления.

Пример установки переднего бампера PRESTIGE — облик машины разительно меняется к лучшему

Перечень наиболее популярных моделей тюнинговых обвесов для «семёрки», имеющихся в продаже:

• PRESTIGE;
• SNIPER;
• ROBOT;
• VFTS от бренда «АБС-пластик».

Менее затратный и трудоёмкий вариант — установка снизу штатного бампера «губы» — пластикового фартука, немного выступающего вперёд. Элемент закрывает «бороду» кузова, обычно повреждённую камушками и коррозией, а также создаёт видимость продолжения обвеса. Монтаж детали крайне прост — фартук прикручивается к корпусу автомобиля саморезами.

Обычно производители продают тюнинговые обвесы в комплекте с порогами

Можно ли ставить самодельные детали

Установку самодельных бамперов нынешнее законодательство трактует однозначно — недопустимое вмешательство в конструкцию автомобиля. Правда, сотрудники патрульной службы обращают внимание преимущественно на внедорожники, оборудованные силовыми бамперами – «кенгурятниками».

Если владелец установил самодельный обвес без надлежащего оформления разрешительной документации, сотрудники вправе выписать штраф либо задержать авто на штрафплощадке. Крайняя мера — снятие машины с регистрации.

Некоторые детали заметно увеличивают габариты кузова

Чтобы после замены бамперов не столкнуться с описанными проблемами, учтите ряд рекомендаций:

1. Не устанавливайте навесные элементы, сделанные из металла. Согласно законодательству, подобные детали несут повышенную опасность для пешеходов и других транспортных средств в случае ДТП.
2. Края установленных обвесов не должны выходить за габариты автомобиля, указанные в прилагаемой технической документации.
3. Приобретайте и ставьте тюнинговые детали заводского изготовления. Продавец обязан предоставить сертификат соответствия, подтверждающий, что бампер сделан с учётом требований безопасности.

Некоторые гаражные умельцы практикуют изготовление обвесов из стекловолокна. С технической точки зрения подобные запчасти не создают опасности другим участникам движения, но с юридической являются незаконными. Чтобы получить разрешение на установку, необходимо пройти специальную экспертизу, что по стоимости значительно дороже любого заводского бампера.

Самодельные бамперы изготавливаются из матов на основе стекловолокна

Восстановление внешнего вида путём покраски

Для окрашивания снимите обвесы с автомобиля, хорошенько вымойте и просушите. Хромированные накладки лучше демонтировать и поменять, но это не всегда выполнимо в силу ряда причин:

• резьба крепёжных болтов сильно заржавела;
• головки болтов вращаются внутри накладки вместе с гайками, подобраться и ухватиться ключом нереально;
• хромированное покрытие сохранилось в приличном состоянии, снимать накладку нет нужды.

Перед покраской все поверхности зачищаются наждачной бумагой

Для окрашивания достаточно приобрести обезжириватель, грунтовку, ветошь и баллончик с краской желаемого цвета (как правило, — чёрный либо в тон автомобиля). Также подготовьте малярный скотч и наждачную бумагу №800—1000. Дальнейший порядок действий:

1. Если хромированная накладка не снята, оклейте её малярным скотчем.
2. Зачистите окрашиваемую поверхность наждачной бумагой. Цель — избавиться от гладкости и обеспечить адгезию красящего состава, специалисты говорят – «навести риску».
3. Тщательно обработайте деталь обезжиривателем, просушите в течение 5—10 мин.
4. Наложите слой грунтовки из баллона и дайте ей высохнуть.
5. Нанесите краску из баллончика за 2 раза, сделав перерыв между слоями 15—20 мин. (точное время указано на упаковке).



   При желании обвес можно красить прямо на автомобиле

Покрашенный обвес сушите в теплом гараже не менее суток, потом устанавливайте на автомобиль. При желании краску можно дополнительно защитить двумя слоями лака (тоже продаётся в баллонах). Если требуется обновить накладку, заклейте скотчем окрашенный пластик и наносите состав другого цвета.

Видео: как покрасить старый обвес

Снятие переднего бампера

Чтобы снять и разобрать обвес, нужно понимать, как устроено крепление. Буфер состоит из следующих деталей (позиции в перечне и схеме совпадают):

1. Хромированная накладка.
2. Боковые пластмассовые накладки.
3. Внутренняя гайка.
4. Винт крепления боковой накладки.
5. Скоба, удерживающая основной кронштейн.
6. Передний кронштейн.
7. Болт крепления обвеса.
8. То же.
9. Болт, прижимающий основной кронштейн к скобе.
10. Резиновая втулка.
11. Болты крепления скобы.



    Навесные элементы «семёрки» крепятся в 4 точках — посередине и по бокам

Проще всего снять бампер «семёрки» вместе с передними кронштейнами, а после окончательно разобрать (при необходимости). Для демонтажа понадобятся следующие инструменты и материалы:

• стандартный комплект гаечных ключей — накидных либо рожковых;
• смазка антикоррозионная аэрозольная, подойдёт WD-40;
• раствор хозяйственного мыла.

Так выглядит передний обвес ВАЗ 2107, снятый вместе с кронштейнами

Чтобы демонтировать передний буфер, нужно раскрутить 4 резьбовых соединения — по 2 с каждой стороны автомобиля. Порядок операций выглядит так:

1. Выверните руль машины вправо до упора.
2. Обработайте смазкой резьбы двух крепёжных болтов, находящихся под аркой левого колеса, — на кронштейне и боковой накладке. Выждите 5—10 мин.
3. Ключом 22 мм ослабьте болт кронштейна, выверните его до конца.



   Конец кронштейна прикреплён к кузову специальной скобой, находящейся внутри колёсной арки

4. Раскрутите гайку ключом 13 мм, прижимающую боковую пластиковую накладку.



   Сбоку бампер держится болтом, прикрученным к крылу

5. Обработайте резиновую втулку мыльным раствором.
6. Перечисленные операции повторите с противоположной стороны.
7. Возьмитесь обеими руками за бампер и вытащите его из гнёзд вместе с кронштейнами.



   Открученный бампер легко вынимается из гнёзд

Если необходима дальнейшая разборка, снова нанесите аэрозоль на резьбы болтов, удерживающих кронштейны и верхнюю накладку. Чтобы отделить обвес от фланцев, раскрутите 4 гайки, ещё две прижимают декоративную накладку. Сборка и установка элементов производится в обратной последовательности.

В процессе сборки настоятельно рекомендуется обильно смазывать резьбовые соединения солидолом, дабы избежать затруднений при следующем демонтаже буфера.

Видео: как снять навесные детали ВАЗ 2105—07

Демонтаж заднего обвеса

Алгоритм разборки заднего буфера полностью повторяет снятие передней детали, поскольку способ крепления одинаков. Соответственно, применяются идентичные инструменты. Раскручивается по два внутренних соединения с каждой стороны, затем элемент вынимается из втулок.

Для полной разборки обвеса достаточно открутить 6 болтов крепления

В демонтаже заднего бампера есть одно отличие — колёса не поворачиваются, доступ к болтам и гайкам затруднён. Проблема решается двумя способами — поочерёдным снятием колёс либо раскручиванием крепежа из смотровой канавы. Если резьбы сильно прихватило ржавчиной, предпочтительнее использовать вариант первый.

Видео: как усовершенствовать задний буфер

Поскольку эпоха «классики» ВАЗ постепенно уходит в прошлое, выпуск запчастей на «Жигули» сокращается. Заводские бампера в сборе продаются на рынке и в автомобильных магазинах, но отыскать хромированные накладки становится сложнее. Отсюда возникает необходимость в ремонте и покраске существующих деталей, покупать тюнинговые обвесы для многих автолюбителей неприемлемо.

bumper.guru

снятие и установка заднего бампера на автомобиль ваз 2107

Задний бампер снимаем с автомобиля ваз 2107 для замены его деталей или выполнения кузовного ремонта задней части автомобиля.

Снятие заднего бампера с автомобиля ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Шлицевой отверткой поддеваем и снимаем четыре резиновых фиксатора переднего крепления коврика багажника.

3. При помощи того же инструмента извлекаем из отверстий в кузове автомобиля ваз 2107 два пластмассовых фиксатора заднего крепления коврика багажника (на фото показан один фиксатор).

4. Вынимаем коврик из багажника.

5. Крестовой отверткой отворачиваем семь саморезов крепления облицовки к левому лонжерону и снимаем облицовку.

6. Отстегнув чехол, вынимаем из ниши багажника запасное колесо.

7. Ключом на 13 мм отворачиваем гайку кронштейна крепления заднего бампера с левой стороны.

8. Снимаем накладку топливного бака и отворачиваем болт хомута крепления топливного бака (см. «Топливный бак — снятие и установка»), (см. «Топливный бак — снятие и установка»). Для доступа к гайке кронштейна крепления заднего бампера с правой стороны сдвигаем вперед топливный бак и ключом на 13 мм отворачиваем гайку.

9. Ключом на 22 мм отворачиваем болт крепления кронштейна заднего бампера к кронштейну кузова автомобиля ваз 2107.

10. Аналогично отворачиваем болт крепления кронштейна бампера с другой стороны.

11. Для уменьшения трения кронштейнов о резиновые уплотнители при снятии бампера наносим на кронштейны проникающую смазку или мыльный раствор.

12. Выводя трубы бампера из уплотнителей в кузове, снимаем с автомобиля ваз 2107 задний бампер.

13. Разбираем задний бампер аналогично переднему (см. «Передний бампер автомобиля ваз 2107 — снятие и установка»).

Установка заднего бампера на автомобиль ваз 2107

Сборка и установка заднего бампера на автомобиль ваз 2107 выполняется в обратной последовательности.

portalvaz.ru

Замена и разборка бамперов автомобиля ВАЗ-2107

Бампера (буфера) автомобиля являются не только защитой для других деталей автомобиля, но и своеобразной подушкой безопасности.

Поэтому бампера автомобиля в основном выполняются не сильно прочными. При ударе они должны смягчить удар и уберечь водителя автомобиля, а также пешехода.

При различных лобовых ударах бампер сминается.

Замена переднего бампера

Вывешиваем переднюю часть автомобиля. Рекомендуем снять передние колеса.

С внутренней стороны переднего крыла ключом «на 13» отворачиваем болт бокового крепления бампера.

Удерживая болт крепления трубчатого соединителя бампера к кронштейну ключом «на 22», вторым таким же ключом отворачиваем гайку и вынимаем болт из отверстия.

Таким же образом отворачиваем два болта крепления бампера с противоположной стороны автомобиля.

Снимаем бампер с автомобиля движением «на себя»

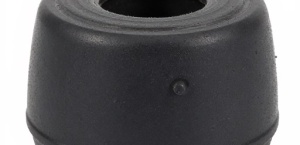

Устанавливаем бампер в обратной последовательности, предварительно сняв с бампера и установив в отверстия кузова резиновые уплотнители

Разборка бампера

Ключом «на 13» отворачиваем болт нижнего крепления

Ключом «на 13» отворачиваем гайку верхнего крепления трубчатого соединителя

Вынимаем болт с хромированной головкой и снимаем соединитель с бампера

Аналогично снимаем второй соединитель

Ключом «на 8» отворачиваем три гайки

Снимаем хромированную накладку бампера.

Ключом «на 13» отворачиваем гайку крепления бокового кронштейна бампера

Снимаем кронштейн с деталями его крепления

Собираем бампер в обратной последовательности.

Замена заднего бампера

Снимаем правую и левую обивки багажника (см. Замена обивки багажника).

Ключом «на 13» отворачиваем два болта бокового крепления бампера (второй болт расположен за топливным баком).

Ключом «на 22» отворачиваем болт крепления трубчатого соединителя бампера и кронштейна.

Аналогично отворачиваем болт второго трубчатого соединителя.

Сильными рывками «на себя» снимаем бампер, выдергивая его трубчатые соединители из резиновых уплотнителей.

При необходимости ключом «на 13» отворачиваем четыре болта и снимаем с кузова два кронштейна бампера

Устанавливаем бампер в обратной последовательности.

Снятие и установка заднего бампера на ВАЗ 2107

Задний бампер снимается с автомобиля для замены его деталей либо подготовке бампера к покраске своими руками. А процедура снятия заднего бампера с ВАЗ 2107 следующая:

1. В первую очередь подденьте с помощью шлицевой отвертки и снимите четыре передних резиновых фиксатора крепления коврика багажника.

2. Затем той же отверткой извлеките два задних пластмассовых фиксатора крепления коврика багажника из отверстий в кузове. (на фото видно только один фиксатор).

3. Уберите коврик из багажника.

4. После этого открутите семь крепежных саморезов облицовки к левому лонжерону, используя крестовую отвертку, а затем снимите облицовку с автомобиля.

5. Далее отстегните чехол и вытащите запасное колесо из ниши багажника.

6. Воспользовавшись ключом на 13 мм, нужно открутить с левой стороны гайку крепежного кронштейна заднего бампера.

7. Затем снимите накладку топливного бака и открутите болт крепежного хомута топливного бака. Чтобы добраться с правой стороны к гайке крепежного кронштейна заднего бампера, необходимо сдвинуть вперед топливный бак и открутить гайку при помощи ключ на 13 мм.

8. Открутите крепежный болт кронштейна заднего бампера к кронштейну кузова с помощью ключа на 22 мм.

9. Аналогично и с другой стороны откручивается крепежный болт кронштейна бампера.

10. Чтобы при снятии заднего бампера уменьшить трение кронштейнов о резиновые уплотнители, необходимо нанести на кронштейны мыльный раствор или проникающую смазку.

11. Дальше выведите из уплотнителей в кузове трубы бампера и снимите задний бампер с автомобиля.

13. По окончанию собираем и устанавливаем задний бампер на автомобиль в обратной последовательности.

Инструменты:

• ключи или головки на 13 и 22 мм,
• отвертка шлицевая и крестовая.

(Visited 664 times, 1 visits today)

Похожие статьи:

avtofixit.com

О конструкции задней части обвеса ВАЗ 2107

Обвес сзади на семерке имеет аналогичную конструкцию с передним, поэтому габариты его также составляют 160х20х15 см. Изготавливается устройство полностью из пластика, а сверху располагается декоративная хромированная накладка из металла, значительно выделяющаяся и подчеркивающая контур кузова автомобиля.

Это интересно! На заднем устройстве отсутствует место для закрепления номерного знака, что является главным отличием от переднего бампера.

Как и передний, задний бампер семерки необходим для выполнения следующих задач:

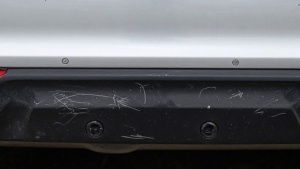

• Защита лакокрасочного покрытия от формирования царапин и ударов. Такие последствия могут возникнуть по причине столкновения с препятствиями.
• Улучшение внешнего вида автомобиля ВАЗ 2107.
• Защита кузова от вмятин и ударов при легких столкновениях с другими авто.

При механическом воздействии на устройство, происходит его деформация. Если это произошло, то необходимо восстановить целостность обвеса, для чего надо выяснить особенности его снятия.

Демонтаж заднего обвеса семерки

На фото в материале показано, как выглядит задний бампер на ВАЗ 2107 в сборе. Именно в таком виде и выполняется демонтаж устройства с автомобиля. Надо сразу отметить, что если приходилось снимать передний обвес, то снять его сзади не составит большого труда. Устройства имеют абсолютно идентичные крепления, поэтому и алгоритм демонтажа одинаковый.

Инструкция по снятию рассматриваемой детали с семерки, имеет следующий вид:

1. Для демонтажа потребуется открыть багажник, и найти там оба крепления кронштейнов, расположенные по бокам на полу багажника. Если там есть корыто – то его потребуется достать.
2. Сначала понадобится выкрутить крепления кронштейнов, воспользовавшись для этого гаечными ключами на «22».
3. Если соединения загрязнились и не поддаются вывинчиванию, то необходимо их очистить, и обработать смазкой WD-40.
4. Через 5-10 минут после этого выкрутить их с обоих сторон, а затем потянуть на себя бампер, вынимая кронштейны из втулок. Снимите устройство, отсоединив его от кузова.
5. Снимаются также крепления с кузова, чтобы их очистить или при необходимости заменить.

После снятия уже можно приступать к ремонту, модернизации или замене. Кронштейны при необходимости можно отсоединить от конструкции бампера, открутив четыре гайки.

Тюнинг бампера ВАЗ 2107: усиление и изготовление обвесов

Цель тюнинга автомобиля — улучшение его технических, эксплуатационных или эстетических характеристик. Тюнинг бампера ВАЗ 2107 — один из наиболее популярных способов придать индивидуальность и значительно улучшить внешний вид “семерки”. Доработка бамперов не требует дорогого оборудования или специальных навыков, поэтому нередко проводится силами самих автовладельцев. Это может быть как доработка штатного бампера, так и создание новых деталей из стекловолокна, фанеры и пенопласта. Доработка бампера начинается с его снятия с автомобиля.

Демонтаж бампера ВАЗ 2107

Чтобы демонтировать передний и задний бампер ВАЗ 2107 понадобится минимум инструмента — достаточно накидных ключей.

Снятие переднего бампера производится следующим образом:

•
  вывернуть руль до упора в одну из сторон;

• открутить гайку кронштейна, удерживающего бампер со стороны, куда вывернуты колеса;
• вынуть болт крепления;
• смазать уплотнители, изготовленные из резины, мыльным раствором;
• вывернуть колеса в другую сторону;
• открутить гайку и вынуть болт крепления;
• смазать уплотнители, изготовленные из резины, мыльным раствором;
• освободить бампер от декоративных болтов, крепящих боковые части бампера к плоским кронштейнам крепления;
• Удалить декоративные болты и снять бампер с автомобиля.

Задний бампер ВАЗ 2107 снимается аналогичным образом. Единственное отличие — нет необходимости поворачивать колеса чтобы открутить гайки несущих болтов.

Доработка штатного бампера ВАЗ 2107

Задний и передний бампер ВАЗ 2107 не отличается высокой прочностью, если сравнивать его с более старыми моделями ВАЗа. Пластиковая основа, усиленная хромированной накладкой, не выдерживает даже легких столкновений, при этом выглядит не особо изящно. Можно усилить конструкцию, вставив в нее металлический Г-образный профиль. Для этого надо отрезать кусок профиля подходящей длины, просверлить в нем отверстия и слегка согнуть так, чтоб его форма повторяла форму штатного бампера. Остается вставить усилитель внутрь штатного бампера и установить его на стандартные крепления. Для предотвращения коррозии усилитель необходимо покрасить.

Совет: для окраски удобно использовать аэрозольный баллончик с краской темного цвета. Краска из таких баллончиков распыляется равномерно, не оставляя на поверхности потеков или полосок.

Такой доработке поддается как передний, так и задний бамперы. Получается массивный прочный бампер, который не будет гнуться или ломаться при незначительных столкновениях.

Для радикального изменения внешнего вида таких переделок недостаточно. Чтоб добиться оригинального дизайна, можно самостоятельно изготовить новый бампер ВАЗ 2107.

Самостоятельное изготовление бампера ВАЗ 2107

Обвесы, в том числе тюнингованные бампера, можно достаточно дешево и просто изготовить из стекловолокна. Для разработки дизайна нового бампера можно использовать программы для создания 3D-моделей или же просто изготовить основу из пенопласта и фанеры. детали такой конструкции можно соединять между собой гипсовой шпаклевкой или клеем.

Также для создания шаблона бампера можно использовать пластилин.

Для изготовления бампера понадобится стекловолокно или стекломат и полиэфирная смола.

На готовую матрицу, выполненную из пластилина, фанеры или пенопласта, укладываются куски стеклоткани (стекломата). Куски необходимо пропитывать полиэфирной смолой с загустителем, которая соединит их в единое целое.

Толщину стекломатов необходимо подбирать исходя из формы поверхности. Мелкие детали и изгибы лучше выполнять из тонкого стекломата, толстый массивный стекломат обеспечивает большую прочность конструкции. Чаще всего для изготовления бампера используется стекломат с плотностью 300 грамм на метр квадратный.

Обвесы на ВАЗ 2107 изготавливаются из нескольких слоев стекломата. Укладку первого слоя необходимо выполнять особенно аккуратно, тщательно пропитывая его смолой. Внутренние углы следует выкладывать тонкими “колбасками” из слегка загустевшей смолы, а уложенный стекломат утрамбовать плоской кистью. Уложенный первый слой следует оставить на сутки, чтобы дать смоле застыть. После застывания поверхность слоя необходимо ошкурить грубым наждаком.

На первый слой стекломата необходимо нанести еще два слоя, используя полиэфирную смолу. Через сутки, когда смола застынет, бампер можно снимать с макета.

Готовую матрицу следует обработать сверху полиэфирной смолой, чтоб получить гладкую поверхность. При наличии глубоких раковин раковин их следует заполнять пластилином.

Тюнинг бампера ВАЗ 2107 своими руками завершен. Остается покрасить его из краскопульта или баллончика и прорезать крепежные отверстия.

semerkavaz.ru

Как Снять Задний Бампер На Ваз 2107 ~ TOP-GEER.RU

Тюнинг бампера Ваз 2107

Цель тюнинга автомобиля — улучшение его технических, эксплуатационных или эстетических характеристик. Тюнинг бампера ВАЗ 2107 — один из наиболее популярных способов придать индивидуальность и значительно улучшить внешний вид “семерки”. Доработка бамперов не требует дорогого оборудования или специальных навыков, поэтому нередко проводится силами самих автовладельцев. Это может быть как доработка штатного бампера, так и создание новых деталей из стекловолокна, фанеры и пенопласта. Доработка бампера начинается с его снятия с автомобиля.

Демонтаж бампера ВАЗ 2107

Чтобы демонтировать передний и задний бампер ВАЗ 2107 понадобится минимум инструмента — достаточно накидных ключей.

Снятие переднего бампера производится следующим образом:

• вывернуть руль до упора в одну из сторон;
• открутить гайку кронштейна, удерживающего бампер со стороны, куда вывернуты колеса;
• вынуть болт крепления;
• смазать уплотнители, изготовленные из резины, мыльным раствором;
• вывернуть колеса в другую сторону;
• открутить гайку и вынуть болт крепления;
• смазать уплотнители, изготовленные из резины, мыльным раствором;
• освободить бампер от декоративных болтов, крепящих боковые части бампера к плоским кронштейнам крепления;
• Удалить декоративные болты и снять бампер с автомобиля.

Задний бампер ВАЗ 2107 снимается аналогичным образом. Единственное отличие — нет необходимости поворачивать колеса чтобы открутить гайки несущих болтов.

Доработка штатного бампера ВАЗ 2107

Задний и передний бампер ВАЗ 2107 не отличается высокой прочностью, если сравнивать его с более старыми моделями ВАЗа. Пластиковая основа, усиленная хромированной накладкой, не выдерживает даже легких столкновений, при этом выглядит не особо изящно. Можно усилить конструкцию, вставив в нее металлический Г-образный профиль. Для этого надо отрезать кусок профиля подходящей длины, просверлить в нем отверстия и слегка согнуть так, чтоб его форма повторяла форму штатного бампера. Остается вставить усилитель внутрь штатного бампера и установить его на стандартные крепления. Для предотвращения коррозии усилитель необходимо покрасить.

ВАЗ 2104 сборка бамперов

За употребление нецензурных слов и/или оскорблений в комментариях — бан без предупреждения.

Замена задней панели на ВАЗ 2107.Ремонт кузова.

Кузовной ремонт автомобилей в гараже. Канал о ремонте автомобилей и не только. Подробности на моем сайте

Совет: для окраски удобно использовать аэрозольный баллончик с краской темного цвета. Краска из таких баллончиков распыляется равномерно, не оставляя на поверхности потеков или полосок.

Такой доработке поддается как передний, так и задний бамперы. Получается массивный прочный бампер, который не будет гнуться или ломаться при незначительных столкновениях.

Для радикального изменения внешнего вида таких переделок недостаточно. Чтоб добиться оригинального дизайна, можно самостоятельно изготовить новый бампер ВАЗ 2107.

Самостоятельное изготовление бампера ВАЗ 2107

Обвесы, в том числе тюнингованные бампера, можно достаточно дешево и просто изготовить из стекловолокна. Для разработки дизайна нового бампера можно использовать программы для создания 3D-моделей или же просто изготовить основу из пенопласта и фанеры. детали такой конструкции можно соединять между собой гипсовой шпаклевкой или клеем.

Также для создания шаблона бампера можно использовать пластилин.

Для изготовления бампера понадобится стекловолокно или стекломат и полиэфирная смола.

На готовую матрицу, выполненную из пластилина, фанеры или пенопласта, укладываются куски стеклоткани (стекломата). Куски необходимо пропитывать полиэфирной смолой с загустителем, которая соединит их в единое целое.

Толщину стекломатов необходимо подбирать исходя из формы поверхности. Мелкие детали и изгибы лучше выполнять из тонкого стекломата, толстый массивный стекломат обеспечивает большую прочность конструкции. Чаще всего для изготовления бампера используется стекломат с плотностью 300 грамм на метр квадратный.

Обвесы на ВАЗ 2107 изготавливаются из нескольких слоев стекломата. Укладку первого слоя необходимо выполнять особенно аккуратно, тщательно пропитывая его смолой. Внутренние углы следует выкладывать тонкими “колбасками” из слегка загустевшей смолы, а уложенный стекломат утрамбовать плоской кистью. Уложенный первый слой следует оставить на сутки, чтобы дать смоле застыть. После застывания поверхность слоя необходимо ошкурить грубым наждаком.

На первый слой стекломата необходимо нанести еще два слоя, используя полиэфирную смолу. Через сутки, когда смола застынет, бампер можно снимать с макета.

Готовую матрицу следует обработать сверху полиэфирной смолой, чтоб получить гладкую поверхность. При наличии глубоких раковин раковин их следует заполнять пластилином.

Тюнинг бампера ВАЗ 2107 своими руками завершен. Остается покрасить его из краскопульта или баллончика и прорезать крепежные отверстия.

top-geer.ru
