Как снять моторчик дворников ваз 2107

Cнятие и установка мотор редуктора стеклоочистителя ветрового стекла — автомобиль ваз 2107

Снятие мотор редуктора стеклоочистителя ветрового стекла с автомобиля ваз 2107
1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»).

3. Торцовым ключом на 10 мм отворачиваем накидные гайки крепления рычагов щеток (дворники) стеклоочистителей.

4. Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги щеток стеклоочистителей с конусных шлицев приводов. При затруднении снятия щеток стеклоочистителей наносим проникающую смазку на шлицевую поверхность приводов.

5. Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления приводов рычагов щеток стеклоочистителей.

6. Снимаем с приводов рычагов стеклоочистителя пластмассовые втулки и резиновые прокладки.

7. Отсоединяем колодку жгута проводов стеклоочистителя.

8. Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

9. Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор редуктора стеклоочистителя к кузову автомобиля ваз 2107.

10. Выводя приводы рычагов стеклоочистителя из отверстий в кузове, снимаем с автомобиля ваз 2107 стеклоочиститель.

11. Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги стеклоочистителя. Отсоединяем тягу стеклоочистителя.

12. Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев привода мотор редуктора стеклоочистителя.

13. Торцовым ключом на 10 мм отворачиваем три болта крепления мотор редуктора стеклоочистителя к кронштейну.

14. Снимаем кронштейн вместе с тягами.

15. Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор редуктора стеклоочистителя.

Установка мотор редуктора стеклоочистителя ветрового стекла на автомобиль ваз 2107

1. Перед установкой на автомобиль ваз 2107 мотор редуктора стеклоочистителя промываем тяги с рычагами от грязи. Смазываем шарниры рычагов стеклоочистителя пластичной смазкой.

2. Подсоединяем колодку разъема нового мотор редуктора стеклоочистителя к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом привод мотор редуктора стеклоочистителя установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.

3. Отсоединяем разъем мотор редуктора стеклоочистителя.

4. Соединяем кривошип А с тягой Б. Устанавливаем рычаг стеклоочистителя на шлицевой привод мотор редуктора, ориентируя его в положении, чтобы кривошип и тяга стеклоочистителя были параллельны.

5. Дальнейшая установка на автомобиль ваз 2107 мотор редуктора стеклоочистителя выполняется в обратной последователь-ности. Перед установкой в отверстия кузова приводов щеток стеклоочистителей, смазываем резьбовую и шлицевую части приводов пластичной смазкой.

Если стеклоочиститель не работает в прерывистом режиме:

  • отсоедините плюсовую клемму от аккумулятора;
  • снимаем декоративную панель с левой стороны автомобиля, рядом с ручкой открывания капота. Под панелью находится реле;
  • откручиваем два винта крепления реле и отсоединяем разъем;
  • устанавливаем новое реле;
  • собираем все обратно;

В этом руководстве мы не касались более сложных схем по устранению неисправностей в системе стеклоочистителя. Таких как, замена обмотки и якоря электропривода или переборка редуктора стеклоочистителя, потому что, это более сложная задача, требующая определенных специальных навыков. При современном наличии запчастей, проще поменять узел целиком, чем заниматься его ремонтом.

Снятие трапеции и замена моторчика дворников на ВАЗ 2107

Из инструкции мы узнаем, как самостоятельно заменить мотор дворников, а также демонтировать трапецию.

Конечно чаще всего менять дворники нам нужно тогда, когда из строя выходит привод дворников. Почему он выходит из строя?

Причина наиболее частая — это если стеклоочистители вдруг примерзают в холодное время года к стеклу.

Конечно дворники начнут ощущать огромную нагрузку, а это способствует тому, что привод начинает ломаться.

Ниже предоставлен фотоотчёт, в котором наиболее подробно можно узнать о процедуре замены.

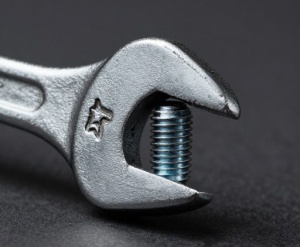

Из инструментов нам будет нужны:

Ключ гаечный на 22.

Ключ-трещётка и головка на десять.

Это все инструменты, которыми мы пользовались во время работы.

В начале выкручиваем гайки, которые крепят рычаги дворников.

Теперь рычаг аккуратно отогните и демонтируйте его с места посадки.

Возьмём ключ на двадцать два и выкрутим все болты, которые крепят трапецию с обеих сторон стеклоочистителя.(правой и левой).

Вставки пластиковые демонтируйте.

Далее нам нужно избавиться от уплотнительной резинки, которая находится на капоте.

Штекер питания отсоединяем от мотора.

Его можете достать в комплекте с проводом.

Далее демонтируем моторчик. Выкручиваем все гайки, которые его крепят. Кстатии, получить доступ к ним мы можем после того, как отогнём чехол.

Чтобы вам было удобно возьмите трещётку.

Теперь надавите на выступы шлицов, они находятся с другой стороны и как раз на них надеваются рычаги для того, чтобы они опустились во внутрь. После трапецию можно легко достать покачивающими движениями из стороны в сторону.

Вот результат, который мы получим в конце работы.

Обсудить

Выделите ее и нажмите Ctrl + Enter

Впервые представленный в 2020 году в качестве трекового концепта Lamborghini Urus ST-X Concept официально дебютировал в 2019 году, как «первый супер-внедорожник в мире гонок».

В первоначальных сообщениях говорилось, что Urus ST-X впервые появится в 2020 году и отчет Autoblog подтверждает график. В беседе с изданием Маурицио Реджани, глава отдела исследований и разработок Lamborghini, сказал, что «заряженный» Urus появится на мировом финале Lamborghini Super Trofeo 2020, который пройдет с 31 октября по 1 ноября в Мизано, Италия.

Urus ST-X не получит обновления моторной гаммы, что означает, что он сохраняет твин-турбо 4,0-литровый двигатель V8 от дорожного Urus мощностью 650 л.с. и 850 Нм крутящего момента.

После подтверждения версии ST-X диапазон Urus расширится за счет версии, которая будет играть главную роль в своей собственной гонке one-make.

Еще одним дополнением к линейке Urus станет гибридная версия супервнедорожника. И это не просто гибрид — это гибридный плагин, который будет построен на текущей платформе Urus. Хорошо, что платформа Urus готова к электрификации. Но существует проблема гибридного Urus. Поскольку другие внедорожники Volkswagen Group сами получают гибридные версии, задача состоит в том, чтобы отличить подключаемый гибридный Urus от остальных его родственных брендов.

Безусловно, в российских ПДД имеется немало противоречивых нюансов. Но некоторые правила, которые действуют в США, реально необычные.

Скажем, в законе штата Нью-Джерси прописано, что водитель во время общения со стражем порядка должен вести себя максимально дружелюбно, улыбаясь инспектору. Да уж, наши бы гаишники озолотились бы, будь у нас такие законы.

Если вы решите прокатиться по штату Алабама с завязанными глазами — это грозит вам штрафом. Нельзя ездить также в очень темных солнцезащитных очках и очках со стеклами-хамелеонами.

В Оклахоме водителям запрещается читать за рулем … комиксы. А остальную литературу — пожалуйста!

Если вы мчитесь по штату Калифорния на скорости 120 км/ч и выше, то выпрыгивать из машины запрещено. Это грозит штрафом. А скажем на скорости 115 км/ч, вероятно, выпрыгивать вполне безопасно?

Пешеходов в Соединенных Штатах также не балуют. Решите вздремнуть на проезжей части — отсидите двое суток в участке и заплатите штраф.

Как вам такие правила в США? Поделитесь своими мыслями в комментариях.

Разработчики японского автомобильного концерна Toyota готовят к выпуску обновленный внедорожник Land Cruiser 300 нового поколения.

По словам производителей, в моторную гамму войдут современные и высокоэффективные агрегаты, включая улучшенный турбодизель. Под капотом стандартной версии будет установлен 3,5-литровый мотор, мощность которого 450 лошадиных сил. Пару ему составляет автоматическая коробка передач и система полного привода.

Как заменить моторчик дворников на ваз 2107

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

3. Торцовым ключом на 10
мм
отворачиваем накидные гайки крепления рычагов щеток стеклоочистителей.

4. Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги с конусных шлицев валов. При затруднении снятия наносим проникающую смазку на шлицевую поверхность осей.

5. Накидным ключом на 21
мм
(или свечным ключом) отворачиваем гайки крепления валов рычагов щеток.

6. Снимаем с валов пластмассовые втулки и резиновые прокладки.

7. Отсоединяем колодку жгута проводов стеклоочистителя.

8. Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

9. Торцовым ключом на 10
мм
отворачиваем две гайки крепления мотор-редуктора к кузову.

10. Выводя валы рычагов из отверстий в кузове, снимаем стеклоочиститель.

11. Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги. Отсоединяем тягу.

12. Торцовым ключом на 10 мм

отворачиваем гайку и снимаем кривошип со шлицев вала мотор-редуктора.

13. Торцовым ключом на 10 мм

отворачиваем три болта крепление мотор-редуктора к кронштейну.

14. Снимаем кронштейн вместе с тягами.

15. Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор-редуктора.

1. Перед установкой промываем тяги с рычагами от грязи. Смазываем шарниры рычагов пластичной смазкой.

2. Подсоединяем колодку разъема нового мотор-редуктора к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом вал мотор-редуктора установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.

3. Отсоединяем разъем мотор-редуктора.

4. Соединяем кривошип A с тягой Б. Устанавливаем рычаг на шлицевой вал мотор-редуктора, ориентируя его в положении, чтобы кривошип и тяга были параллельны.

5. Дальнейшая установка мотор-редуктора выполняется в обратной последовательности. Перед креплением в отверстиях кузова валов щеток смазываем резьбовую и шлицевую части валов пластичной смазкой.

Поломка стеклоочистителей при ненастной погоде делает дальнейшее движение затруднительным. Если его продолжать, высока вероятность попасть в аварию. Большинство неисправностей можно устранить в пути, но для ликвидации некоторых лучше иметь более приемлемые условия.

Устройство стеклоочистителя ВАЗ 2107

Система стеклоочистителя включает в себя:

  • моторчик дворников ВАЗ 2107;
  • электронасос омывателя стекла;
  • блок предохранителей;
  • реле;
  • трехпозиционный выключатель (находится на трехрычажном переключателе);
  • щетки стеклоочистителя.

У штатных дворников имеется два рабочих режима: постоянный и прерывистый. Режимы можно менять, изменяя позицию переключателя. Прерывистый режим обеспечивается работой специального реле.

Неисправности стеклоочистителя ВАЗ 2107

Признаки неисправности дворников просты:

  • при включении стеклоочиститель не работает в одном и режимов;
  • при включении стеклоочиститель не работает вообще.

Причин поломок несколько:

  • неисправен переключатель;
  • сгорел предохранитель;
  • плохой контакт в электрической цепи;
  • неисправен двигатель стеклоочистителя;
  • не работает реле стеклоочистителя ВАЗ 2107.

Примечание: нередко сгоревший предохранитель является лишь следствием другой неисправности — поврежденной изоляции в цепи питания двигателя или неисправности самого двигателя, в результате чего тот начинает потреблять повышенный ток.

Если дворники перестали включаться

Когда стеклоочиститель ВАЗ 2107 перестал работать в обоих положениях переключателя режимов, начинать искать неисправность следует с предохранителя дворников. Он устанавливается в электрическую сеть для ее защиты от перегрузок, возникающих при неисправностях, замыканиях или повышенной нагрузке на двигатель стеклоочистителя. Если предохранитель исправен, следует проверить его контакты. Нередко они оказываются сильно окислены и препятствуют прохождению тока. Очистить контакты просто — необходимо вынуть предохранитель и почистить контакты ножом, отверткой или наждачной бумагой. Обычно этих действий достаточно, но иногда причина кроется в неисправностях реле, переключателя или двигателя. Но об этом ниже.

Если дворники не работают в прерывистом режиме

Такая проблема связано исключительно с неисправностью реле дворников ВАЗ 2107. Цикличность работы дворников обеспечивается замыканием/размыканием контактов реле и, соответственно, цепи питания двигателя дворников.

Проверку следует начать с контроля подачи питания на колодку реле. Делается это так:

  • снять реле;
  • включить переключатель дворников в положение прерывистого режима работы;
  • контрольным индикатором проверить наличие напряжения на клемме.

При отсутствии напряжения необходима замена переключателя или устранение обрыва цепи. Если напряжение подается, а реле не работает, необходима замена последнего. Конструкция реле не предусматривает возможности ремонта.

Не работают дворники на ВАЗ

не работают дворники ВАЗ
Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему?
Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках

! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.

По

Если дворники останавливаются не в нижней точке


Иногда при выключении дворников щетки останавливаются не в нижней точке траектории, а в другом произвольном месте. Проблема кроется не в реле дворников ВАЗ 2107, а в редукторе привода. В нем установлен концевой выключатель, приводимый в действие кулачком. Работа кулачка контролирует положение щеток после выключения питания на рычаге переключателя.
Поломка редуктора чаще всего происходит в зимний период, когда водитель включает дворники, примерзшие к лобовому стеклу.

Для замены редуктора необходимо демонтировать его вместе с двигателем и установить новый.

Снятие редуктора и двигателя дворников ВАЗ 2107

Для выполнения работ понадобятся рожковые или торцовые ключи на 10 и 22. Порядок действий следующий:

  • ключом на 10 открутить гайки крепления дворников;
  • снять дворники ВАЗ 2107 с посадочных мест (предварительно необходимо их отогнуть);
  • ключом на 22 открутить крепление трапеции дворников и демонтировать пластиковые вставки;

  • снять резиновый уплотнитель в подкапотном пространстве;
  • разъединить клеммы питания стеклоочистителя;
  • вытащить провод питания из отверстия в кузове автомобиля;
  • развернуть пластиковый защитный чехол, установленный на моторе дворников;
  • ключом на 10 отвернуть гайки, крепящие редуктор дворников к кузову;
  • извлечь редуктор дворников и кронштейн с тягами с места установки (сначала необходимо надавить на выступы рычагов внутрь, чтоб они провалились);
  • открутить гайки крепления трапеции к редуктору и крепления редуктора к кривошипу;
  • отсоединить моторчик дворников.

После этого можно отремонтировать или заменить неисправные детали и установить конструкцию дворников на место, выполнив операции в обратной последовательности.

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

  • Открутить гайки крепления;
  • отогнуть рычаг, снять его с посадочного места;
  • ключом на 22 открутить крепления трапеции с двух сторон;
  • снять пластиковые вставки;
  • снять уплотнительную резинку капота;
  • убрать питание от моторчика стеклоочистителя;
  • вынуть его с приводом из отверстия в кузове;
  • защитный чехол отогнуть, открутить гайки крепления;
  • надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

Доработка реле стеклоочистителя ВАЗ 2107

Дворники “семерки” при сильном дожде справляются со своей задачей отлично. Проблемы возникают при моросящем дожде, когда подбор подходящего режима работы становится проблемой. В результате дворники трут по сухому стеклу, резинки интенсивно изнашиваются, а стекло может поцарапаться. Чтобы этого избежать, водителю приходится постоянно включать/выключать дворники вручную, что отвлекает от вождения.

Можно доработать реле стеклоочистителя ВАЗ 2107, расширив диапазон регулировки частоты работы дворников.

Сначала надо снять реле, которое размещается в салоне возле рычага открытия капота. Для снятия необходимо открутить два винта и отсоединить колодку.

Далее необходимо заменить и доработать резистор, отвечающий за паузу между включениями двигателя дворников.

Резистор сопротивлением 62 кОм, установленный на плате реле, обеспечивает интервал между включениями в 4 секунды. Следует заменить его резистором вдвое меньшего сопротивления, что обеспечит минимальную паузу между включениями в 2 секунды. Но впаять его следует на плату реле лишь одной ножкой.

В образовавшийся разрыв цепи необходимо подпаять провода с переменным резистором 100-500 кОм (один из проводов, идущих к переменному резистору, необходимо впаять на место второй ножки “родного” резистора, а второй припаять к неприпаянной ножки постоянного резистора.

После подключения переменного резистора следует закрыть крышку реле, приклеив ее на место. Это защитит контакты и печатную плату от окисления и повреждений.

Провода, идущие к переменному резистору необходимо подобрать достаточной длины, чтобы они давали возможность установить переменный резистор в удобное для водителя место, например, на приборной панели “семерки”.

После установки тюнингованного реле стеклоочистителя появляется возможность регулировать интервал включения двигателя дворников от 2 до 8-10 секунд. Благодаря этому можно подобрать оптимальный режим, соответствующий интенсивности дождя.

Устройство стеклоочистителя

Прежде чем отремонтировать неисправные дворники, требуется разобраться в их конструктивных особенностях. Основными составляющими элементами дворников являются:

  • Электрический моторчик.
  • Электрический насос омывателя.
  • Предохранители.
  • Реле управления.
  • Выключатель трехпозиционный, которым осуществляется регулирование скорости работы щеток.
  • Щетки.

Собственно вот на этом и основывается очищение лобового стекла от дождя, грязи и пыли в летнее время. Если не работают дворники ВАЗ 2107, значит, причину поломки необходимо искать в одном из перечисленных элементов. Каковы основные виды неисправностей, рассмотрим далее.

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

  • вышел из строя переключатель, что бывает в частых случаях;
  • перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
  • плохой контакт цепи или его отсутствие;
  • неисправность моторчика стеклоочистителя;
  • поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Стеклоочистители не функционируют в режиме прерывания

Если возникла ситуация, при которой очистители не функционируют в режиме прерывания, значит, поломку следует искать в реле дворников. Цикличность функционирования изделий обеспечивается замыканием и размыканием контактор управляющего реле. Для проверки пробуемподать питание на колодку реле. На практике это выглядит так:

  1. извлекается реле;
  2. переключателем, находящимся возле рулевого колеса необходимо включить переключатель дворников;
  3. используя тестер, необходимо проверить, имеется ли напряжение на клемме.

Если питание отсутствует, то требуется осуществить замену переключателя. Возможно причина в обрыве управляющей цепи, поэтому необходимо найти и устранить этот дефект. В случае, если питание имеется, но реле не срабатывает, значит необходимо его заменить. Реле ремонту не подлежит, поэтом его необходимо только менять.

Не функционирует электромотор очистителя

Если электродвигатель не работает, но при этом имеется напряжение на его контактах, тогда проблема в самом устройстве. Это может быть износ щеток или же выход из строя обмоток. Щетки изнашиваются с течением времени, а обмотка выходит из строя при перегрузке мотора. Данные изделия подлежат ремонту, но для того необходимо обратиться в мастерскую.

Дворники не доходят до крайней точки

Часто владельцы автомобилей отечественного производства сталкиваются с проблемой, когда при выключении дворников щетки останавливаются в той точке, где находились, то есть не возвращаются в крайнее нижнее положение. Проблема такой неправильной остановки щеток непосредственно в редукторе привода. Редуктор оснащается концевым выключателем, который в действие приводится при помощи кулачка. Кулачок предназначен для контроля положения щеток после того, как исчезает питание на рычаге выключателя.

Возникает поломка преимущественно тогда, когда водитель включает примерзшие к стеклу дворники. В результате выходит из строя редуктор, который необходимо заменить новым.

Доработка дворников

Когда идет сильный дождь, то стеклоочистители семерки работают отлично(в постоянном режиме). Недостатком является тот факт, что во время слабого дождика(в прерывистом режиме), щетки могут тереть вхолостую, изнашиваясь и царапая стекло. Это происходит из-за не оптимальной паузы между взмахами. Решить такую проблему можно при помощи доработки дворников. Как доработать дворники на ВАЗ-2107, узнаем далее.

Доработка дворников ВАЗ 2107 заключается в изменении их частоты работы, или возможности ее плавной регулировки.

  • Изначально необходимо снять реле, расположено которое в салоне, возле рычага открытия капота.
  • Необходимо снять крышку реле и заменить установленный резистор на 62 кОм другим, сопротивление которого составляет 30 кОм. Это позволит уменьшить интервал срабатывания дворников с 4 секунд на 2 секунды.
  • Резистор припаивается к плате только с одной стороны.
  • В разрыв цепи необходимо припаять провода, которые будут подключаться к переменному сопротивлению от 100 до 500 кОм.
  • Когда провода припаяны, можно собрать реле и установить на место.
  • Устройство в виде переменного резистора требуется расположить в удобном месте на панели управления, так как с его помощью будет происходить переключение работы щеток.
  • Такая схема подключения позволяет выбирать оптимальный режим функционирования стеклоочистителей в диапазоне от 2 до 10 секунд.
Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
