Регулировка зазоров клапанов

Клапанный механизм относится к системе газораспределения двигателя. От его правильной настройки зависит эффективность работы силового агрегата. Автомобили семейства Lada Largus комплектуются двигателями Renault с одним газораспределительным валом и 8-ю клапанами – двигатель К7М – и с двумя распредвалами и 16-ю клапанами – мотор К4М. Важным параметром наладки клапанов являются зазоры между ними и кулачком газораспределительного вала. Они должны строго соответствовать техническому регламенту. Шестнадцатиклапанные двигатели К4М оснащены гидрокомпенсаторами, и в них не предусмотрена возможность регулировки зазоров.

Когда требуется регулировка клапанов

Клапаны двигателя под воздействием высокой температуры увеличиваются в размерах. По этой причине регулировка может быть корректно выполнена только на холодном двигателе. Принципиальная схема клапанного механизма приведена на рисунке .

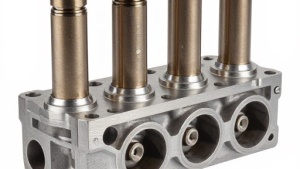

Схема клапанного механизма двигателя Лады Ларгус

Гайка регулировки зазора.
Контргайка.
Тарелка.
Сухарики.
Пружина.
Маслосъемный колпачок.
Кулачек распредвала.
Рокер.
А – Тепловой зазор.

Согласно регламенту завода-изготовителя, тепловые зазоры должны строго соответствовать следующим значениям:

для выпускных клапанов – 0,25-0,30 мм;
для впускных клапанов – 0,01-0,15 мм.

Регулировку рекомендуется выполнять каждые 100 тысяч километров пробега, а также при появлении посторонних металлических звуков в головке и цоканья распредвала при холостых оборотах.

Регулировка зазоров клапанов

Автор: pakhan74

Опубликовано: 1852 дня назад (6 октября 2015)

Бортовой журнал: Мой журнал

Рубрика: Без рубрики

Редактировалось: 5 раз — последний 25 октября 2016

+10↑

Голосов: 10

Сегодня была хорошая погода, делать было нечего, решил зазоры проверить. Открыл капот, скинул воздушок, сдул пыль.

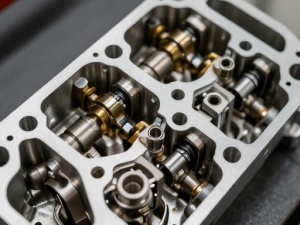

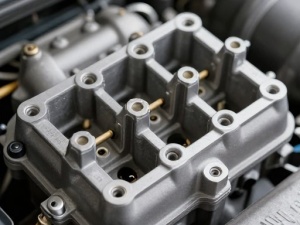

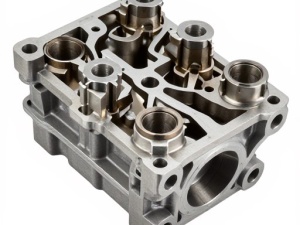

Открутил восемь болтиков на 8мм, и увидел «внутренности»

Поддомкратил это ведущее колесо, я правша и удобней крутить правой ногой

Крутнул колесо до появления буквы «Фэ» Тут пришлось соврать, потому что вал стоял уже в нужном положении. Но так бывает не всегда

ВМТ первого цилиндра соответствует букве F на шкиве, или зеленой метке на валу.

Кручу на себя колесо, подгоняя следующую грань на валу, что соответствует ВМТ 3 цилиндра

Таким же образом подгоняю грань без меток — это 4 цилиндр

И четвертая грань с меткой — 2 цилиндр

Пара картинок ГРМ

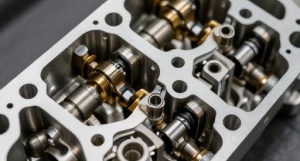

Объяснять, как расконтрить и повернуть толкатель для регулировки наверное нет смысла, это и так понятно. Зазоры на выпуске за 20ткм немного ушли, ставил 0,3мм, стали 0,2мм — это нормально, машина на газу. Выпуск снова поставил 0,30мм. Впуск был около нормы, между 0,1мм и 0,14мм, все поставил 0,15мм. Заменил металлическую прокладку крышки гбц, по совету Димы взял за пару сотен 11022700 AJUSA, на вид очень даже ничего. На все про все ушло 2 часа с п..жом, (час на телефонные разговоры, пол-часа с соседом и его советами, 30 минут на работу) Конечно наврал про порядок цилиндров, я его щас подглядел в яндексе. На самом деле, где оба клапана висят, там и регулировал. Вся процедура настолько проста, что эта запись в журнале заняла больше времени, чем описываемая операция. Всем нерешившимся рекомендую делать самим. Upd. Делал другу регулировку на Нью-Степвей 2020г.в. 15ткм на новой машине, гбо с нуля. выпуск ушел до 0,1мм на двух и до 0,15мм на второй паре. Впуск был 0,15 на трех и на одном 0,11. Сделал, как всегда 0,3 выпуск и один впускной выровнял с остальными 0,15. На коромыслах теперь ролики.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

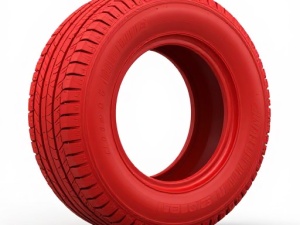

← Как быстро отремонтировать бескамерную шину

Создайте свой бортовой журнал, и вы сможете делиться с форумчанами своим мнением о Ларгусе, полезными наработками, установленным доп. оборудованием и тюнингом, поездками и путешествиями! Для создания бортового журнала необходимо зарегистрироваться на сайте.

Теги: регулировка зазоров клапанов, двигатель

Порядок регулировки для 8-клапанного мотора

Регулировка клапанов Лады Ларгус осуществляется в соответствии с техническим регламентом завода-изготовителя. Сначала необходимо поставить автомобиль на ровную площадку, поддомкратить переднее колесо, включить четвертую передачу, открыть капот и демонтировать корпус воздушного фильтра, отсоединив все патрубки. Затем следует снять высоковольтные провода со свечей, разъем с модуля зажигания, освободить жгуты проводов и отвести их в сторону салона.

Перед тем как демонтировать клапанную крышку, нужно ее протереть, чтобы при снятии пыль или грязь не попала на клапанный механизм или головку блока. Для удобства можно снять модуль зажигания.

Следующий этап – выставление верхней мертвой точки (ВМТ). Для этого нужно медленно вращать поддомкраченное колесо и следить, чтобы на ребре жесткости шестерни привода распредвала появилась литера «F». При этом поршень первого цилиндра будет находиться в ВМТ такта сжатия, и оба клапана будут закрыты. Нумерация цилиндров начинается со стороны маховика. Вооружившись набором щупов, пассатижами и ключом на 10 мм, можно выполнить регулировку своими руками.

Для впускного клапана используется щуп толщиной 0,15 мм, для выпускного – 0,25 мм. Их нужно вставить последовательно в зазор между регулировочным винтом рокера и клапанами. Щуп должен входить с небольшим натягом, в противном случае зазор необходимо откорректировать. Удерживая пассатижами регулировочную гайку 1 (см. рис. 1), нужно ослабить ключом на 10 мм контргайку 2. Затем установите требуемый зазор гайкой 1 и законтрите его гайкой 2, удерживая пассатижами от проворачивания.

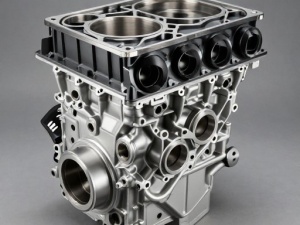

Характеристики двигателей

Первоначальная версия мотора 1.6 л мощностью 105 л. с. была рассчитана на топливо АИ-92. После требования на повышение экологического стандарта до Евро-5, в конструкцию двигателя внесены некоторые коррективы, из-за чего уменьшилось количество лошадей до 102. Впрочем, серьезных изменений у Ларгуса 16-клапанный мотор не претерпел. Версия силового агрегата на восьми клапанах, изначально выдавала 87 л. с., а после экостандарта — 84 л. с. В итоге, двигатель румынского производства был заменен на отечественную версию, сохранив объем в 1.6 литра. Подробнее о моторах:

ЛАДА Ларгус 8-клапанный. Первоначальная модель силового агрегата устанавливалась от автомобиля Renault K7M с показателем 84 л. с., как указывалось ранее. Единственное отличие от аналогичного K4M – это головка блока цилиндров. Позже было решено заменить двигатель на отечественную версию, взяв за основу ВАЗовский 11189 с крутящим моментом 140 Нм и насчитывающим 87 л. с. Уже на Ларгус под платформу B0, французскими инженерами переделаны крепления моторов: с кузова на подрамник.

Последствия неправильной регулировки

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Большие тепловые зазоры не позволяют эффективно наполнять камеру сгорания рабочей смесью, что уменьшает мощность двигателя и ухудшает экономичность его работы.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля. Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю. Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя.

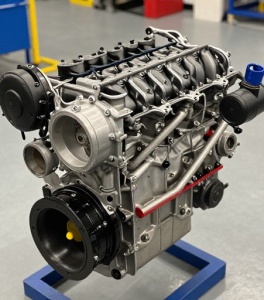

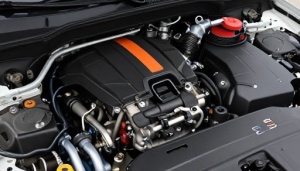

Лада Ларгус 8 клапанов – самый доступный вариант для практичного универсала. Изначально на модель ставили 8-клапанный мотор из серии Renault K7M того же рабочего объема 1.6 литра. Правда прежний силовой агрегат приходилось завозить из Румынии, что в условиях падения рубля оказалось просто нерентабельным, поэтому производитель перешел на отечественный аналог ВАЗ-11189.

Бензиновый силовой агрегат Lada Largus ВАЗ-11189 мощностью 87 л.с. рабочим объемом 1.6 литра пришел на смену инжекторному движку ВАЗ-11183 развивающему 82 лошадиные силы. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно мотор не отличается фееричной динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяет говорить о неплохом варианте для наших суровых условий эксплуатации.

Лада ларгус регулировка клапанов

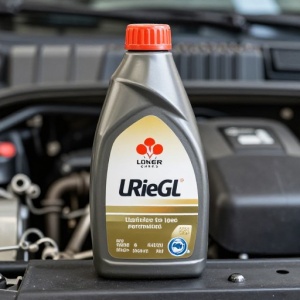

Lada Largus. Недостаточное давление масла (горит сигнализатор недостаточного давления масла)

Причины падения давления масла

На панели приборов есть лампочка, которая сигнализирует об аварийном давлении масла в двигателе. Когда она загорается это явный признак неисправности. Расскажем что делать, если загорается лампа давления масла и как устранить неисправность.

Контрольная лампочка масла может загореться по двум различных причинам: либо низкое давление масла, либо низкий уровень масла. А вот что конкретно означает загоревшаяся на приборной панели лампочка масла, поможет выяснить только инструкция по эксплуатации. Поможет нам тот факт, что, как правило, бюджетные автомобили не имеют индикатора низкого уровня масла, а только низкого давления масла.

Недостаточное давление масла

Если загорелась лампочка масленки – это означает недостаточное давление масла в двигателе. Как правило, она загорается лишь на несколько секунд и не представляет для мотора большую угрозу. Например, она может загораться при сильном крене машины в повороте или при холодном пуске зимой.

Если лампочка низкого давления масла загорается из-за низкого уровня масла, то уровень этот, как правило, уже критически низкий. Первым делом, когда загорится лампочка давления масла – проверьте наличие моторного масла. Если уровень масла ниже нормы – то это и является причиной загорание данной лампы. Данная проблема решается просто – нужно долить масло до нужного уровня. Если лампочка погасла – радуемся, и не забываем вовремя доливать масло, иначе это может обернуться серьезными проблемами.

Если лампочка давления масла горит, но с уровнем масла на щупе все в порядке, то еще одна причина, по которой индикатор мог загореться — это вышедший из строя масляный насос. Он не выполняет свою работу по достаточной циркуляции масла в системе смазки двигателя.

В любом случае, если лампочка давления масла или низкого уровня масла загорелась, машину нужно немедленно остановить, съехав на обочину или в более безопасное место, и заглушить. Почему нужно сразу остановиться? Потому что, если масло в моторе иссякло существенно, то последний может остановиться и сломаться с перспективой очень дорогостоящего ремонта. Не забывайте, что масло имеет очень важное значение для поддержания работоспособности двигателя. Без масла двигатель выйдет из строя очень быстро — порой за считанные минуты работы.

Также данная ситуация происходит, когда меняют масло в двигателе на новое. После первого запуска может загореться лампочка давления масла. Если масло хорошего качества, она должна погаснуть через 10-20 секунд. Если не гаснет – причина в бракованном или неработающем масляном фильтре. Его нужно заменить на новый качественный.

Неисправность датчика давления масла

Давление масла на холостом ходу (примерно при 800 – 900 об/мин) не должно быть менее 0,5 кгс/см2. Датчики для измерения аварийного давления масла бывают с различным диапазоном срабатывания: от 0,4 до 0,8 кгс/см2. Если на автомобиле установлен датчик с величиной срабатывания 0,7 кгс/см2, то даже при 0,6 кгс/см2 он будет включать контрольную лампу, сигнализирующую о как бы аварийном давлении масла в моторе. Чтобы понять, виноват в загорании лампочки датчик давления масла или нет, нужно повысить обороты коленчатого вала до 1000 оборотов в минуту на холостом ходу. Если лампочка погаснет, то давление масла в двигателе в норме. Если нет, то необходимо обратиться к специалистам, которые измерят давление масла манометром, подсоединив его вместо датчика. От ложных срабатываний датчика помогает прочистка. Нужно отвернуть его и тщательно прочистить все масляные каналы, ведь причина ложных срабатываний датчика может быть в засорениях.

Если уровень масла в норме и датчик исправен

Первым делом, нужно проверить масляный щуп и убедиться не стал ли больше уровень масла после последней проверки? Не пахнет ли от масляного щупа бензином? Возможно, в двигатель попадает бензин или тосол. Проверить наличие в масле бензина легко, нужно опустить щуп в воду и посмотреть останутся ли бензиновые разводы. Если да, то нужно обращаться в автосервис, возможно, предстоит ремонт двигателя. Если неисправности в двигателе, чему послужило загорание лампочки давления масла – это легко заметить. Неисправности мотора сопровождаются потерей мощности, увеличением расходом топлива, из выхлопной трубы выходит черный или синий дым.

Если уровень масла в норме, то не стоит опасаться длительной индикации низкого давления масла, например при холодном пуске. Зимой, при низких температурах, это абсолютно нормальный эффект. После ночной стоянки масло стекает из всех магистралей и густеет. Насосу нужно определенного время, чтобы заполнить магистрали и создать необходимое давление. Масло к коренным и шатунным шейкам поступает раньше, чем к датчику давления, поэтому износа деталей двигателя исключен. Если лампа давления масла не гаснет около 3 секунд – это не опасно.

Схема ГРМ Лада Ларгус 8 клапанов

1 — зубчатый шкив коленчатого вала
2 — зубчатый шкив насоса охлаждающей жидкости
3 — натяжной ролик
4 — задняя защитная крышка
5 — зубчатый шкив распределительного вала
6 — зубчатый ремень ГРМ
А — прилив на задней защитной крышке
В — метка на шкиве распределительного вала
С — метка на крышке масляного насоса
D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора можно назвать расположение водяного насоса (помпы), который вращается все тем же ремнем ГРМ. То есть, в случае подтеканий охлаждающей жидкости или характерного шума/свиста/гула в районе привода ГРМ проверка ремня обязательна. Если подшипник помпы рассыпется и ремень слетит, то кроме замены корпуса водяного насоса и ремня придется перебирать еще и головку блока цилиндров, вынимая оттуда гнутые клапана.

Проверка и регулировка тепловых зазоров клапанов двигателя К7М

Чтобы компенсировать тепловое расширение клапана относительно рычага клапана, конструктивно задается зазор между торцом конца клапана и рычагом. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном зазоре не будут полностью закрываться.

Зазоры проверяем и регулируем при появлении характерного стука клапанов. Стук звонкий в верхней части головки цилиндров.

Обязательно зазоры регулируем после ремонта головки блока цилиндров.

Замер зазоров нужно производить на холодном двигателе, примерно 20˚ С.

Зазор должен быть для впускных клапанов 0,2 +0,05мм. Для выпускных клапанов зазор должен быть 0,4 +0,05 мм.

Впускные клапана относительно кузова автомобиля Ларгус находятся ближе к ветровому стеклу.

Ряд выпускных клапанов находится ближе к радиатору системы охлаждения двигателя.
