Выбираю Лебедку на УАЗ-469

Критерии выбора устройства

Основные критерии подбора оборудования следующие:

1. Грузоподъемность устройства и условия эксплуатации. Если планируется постоянное движение в условиях тяжелого бездорожья, то рекомендуется приобретать оборудование с тяговым усилием 12,5 тыс. фунтов. Для периодических выездов на охоту или рыбалку будет достаточно установки с усилием 9 тыс. фунтов. Рекомендуется устанавливать изделия с корпусами, обеспечивающими защиту электрических компонентов от воды.
2. Совместимость лебедки и автомобиля. Конструкция Патриота позволяет поставить оборудование в штатный бампер, но подобная схема монтажа возможна только для оборудования, предназначенного для машин Patriot.
3. Материал и длина троса. Встречаются лебедки со стальным и синтетическим тросами. Изделия из синтетики обладают пониженным весом и не подвержены воздействию коррозии, но стоят дороже. На барабане лебедки наматывается 20-28 м троса, но при максимальной нагрузке на нем должно оставаться до 6-8 м шнура для обеспечения надежной фиксации.
4. Принцип работы изделия. Существуют лебедки с ручным, гидравлическим или электрическим приводом. Для автомобилей Patriot рекомендуется установка оборудования с электромотором, который подключается к аккумуляторной батарее.
5. Тип управления. Для корректировки работы применяются проводные пульты или блоки, оснащенные радиопередатчиком. Часть производителей допускают использование комбинированного управления. Пульт с передатчиком и модуль радиосвязи приобретаются отдельно.

Электрическая и механическая лебедка своими руками

Основополагающей деталью механизма тяги является барабан. Сделать его собственноручно достаточно сложная, но посильная задача. Главное — соблюдать точные параметры измерения при его изготовлении, в противном случае он будет ненадежным, не говоря уже о правильности функционирования.

Для того чтобы смастерить барабан, потребуется небольшой отрезок трубы из прочного материала с плотной поверхностью. Обработав его края, необходимо приварить к ним 2 одинаковых диска в 5 мм толщиной, которые по диаметру превышают объемы отрезка. Один из дисков оборудуется опорной шестеренкой, а в трубе нужно расположить гнезда для подшипников. На фото приводится один из вариантов такого устройства.

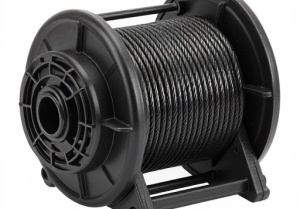

Электрическая модель лебедки

Лебедочный барабан можно смастерить и другим методом. Для этого нужно приобрести несколько ступиц от любого другого отечественного автомобиля (жигули, волга). Края ступиц необходимо обработать и симметрично приварить друг к другу. При этом обе ступицы должны быть соразмерными, иначе трос будет соскальзывать в одну сторону.

Механическая лебедка потребует установки редуктора с высоким передаточным числом. Основным преимуществом такого устройства является отсутствие необходимости в тормозном механизме. Владельцы УАЗ Патриот и УАЗ 469 обычно устанавливают редуктор от дверного механизма троллейбусов. Кроме того, площадка под лебедку достаточно просто оборудуется таким типом редуктора.

Самодельная лебедка электрического типа приводится в действие усилием стартера, значит, ей потребуется редуктор планетарного типа. Подобными устройствами оборудовались старые жигулевские двигатели.

Площадка под лебедку со стартером должна изготавливаться из железных пластин, к которым привариваются посадочные точки. В дальнейшем на эти точки будет надеваться барабанный вал.

После этого размещается планетарный редуктор, который оборудуется переходником под стартер. На барабан устанавливается шестеренка с нужной моделью зубьев, а затем на механизме закрепляется стартер. Далее потребуется провести электропроводку, и только после этого осуществляется установка лебедки на УАЗ.

Лучшие модели лебедок на УАЗ Патриот — обзор и цены

Лучшие модификации лебедок оснащаются двигателями с постоянным магнитом и многоступенчатыми планетарными редукторами, позволяющими повысить крутящий момент при одновременном снижении тока в цепи питания. В конструкции оборудования используются механические тормозные механизмы и муфты свободного хода, позволяющие разматывать трос вручную. Базовые модификации лебедок оснащаются стальными тросами с крюками. За доплату владелец получает оборудование с синтетическим шнуром.

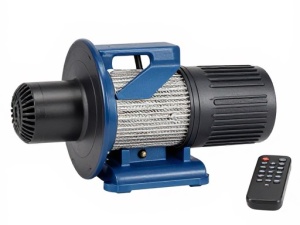

4Revo 10000 и 12000

Изделия серии 10000 и 12000 имеют унифицированную конструкцию. Оборудование отличается мощностью электродвигателей и тяговым усилием (10 и 12 тыс. фунтов соответственно). Производитель оснащает лебедки коллекторными моторами постоянного тока с герметичным корпусом. Для повышения крутящего момента используется компактный 3-ступенчатый планетарный редуктор. Все элементы зубчатой передачи изготовлены из стали. Барабан рассчитан на намотку 26 м стального троса диаметром 9,5 мм. Предусмотрена муфта свободного хода для ручного разматывания троса.

Технические параметры 4Revo 12000:

• тяговое усилие — 5443 кгс или 12000 фунтов;
• напряжение питания — 12 В;
• мощность двигателя — 7 кВт;
• потребляемый ток при максимальном усилии — 410 А;
• передаточное число редуктора — 203;
• вес установки — 30,1 кг.

Изделия оснащаются пультом дистанционного управления с радиопередатчиком. Стоимость лебедок составляет 25-26 тыс. руб.. Существует модификация 10000S, в которой используется синтетический трос диаметром 10 мм. Барабан не претерпел изменений, из-за увеличения сечения троса запас длины составляет 22 м. Применение синтетического материала позволило снизить массу устройства до 22 кг. Оборудование оснащается мотором мощностью 4,5 кВт (ток до 400 А). Его стоимость достигает 32 тыс. руб.

Runva EWX 9500 12500

Устройства с усилием вытягивания 9,5 и 12,0 тыс. фунтов, оснащенные моторами с постоянными магнитами и планетарными редукторами с передаточным отношением 230:1.

Оборудование имеет влагозащищенный корпус редуктора и блок соленоидов, вынесенный на верхнюю часть электродвигателя. Силовой привод подключается к бортовой сети напряжением 12 или 24 В. Длина троса на барабане достигает 26 м (при диаметре 9,2 мм). Стоимость лебедок составляет от 33,4 до 44 тыс. руб. Она зависит от мощности двигателя и типа троса (стальной или синтетический).

Master Winch X и E серии 9500

Изделие серии Х оснащено мотором постоянного тока мощностью 6 л. с. и редуктором с передаточным соотношением 216:1. Для управления используется проводной пульт (длина кабеля 3500 мм) с пластиковым корпусом, не обеспечивающим защиту электрических компонентов от влаги и пыли.

На задней части двигателя находятся кольцевой радиатор, охлаждающий коллектор и щеточный узел. Лебедка комплектуется стальным тросом длиной 28 м, диаметром 8,3 м. Модификация с синтетическим шнуром не предлагается.

Точки крепления позволяют размещать лебедку на автомобилях УАЗ и пикапах Mitsubishi L200, Nissan NP300, Toyota Hi Lux, Ford Ranger или Mazda BT-50. При отсутствии нагрузки на трос скорость наматывания составляет 13 м/мин. По мере роста нагрузки производительность падает. При усилии 9,5 тыс. фунтов (4310 кгс) скорость составляет 2,4 м/мин при силе тока в цепи 360 А. Стоимость оборудования — от 27,3 тыс. руб.

Лебедка серии Е отличается повышенной защитой от проникновения воды и пыли. В конструкции узла используются защитные сальники. Мотор оборудован отдельным радиатором, позволяющим отводить тепло от щеточных блоков. В конструкции планетарного редуктора используются бронзовые подшипники, не требующие регулировки в процессе эксплуатации.

Дополнительный резиновый рукав установлен в точке ввода рукоятки управления. Уровень защиты повышен до стандарта IP68, но стоимость оборудования выросла до 34 тыс. руб.

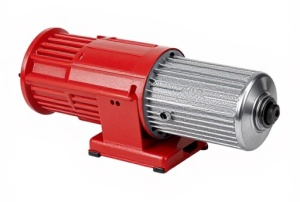

Лебедка 4х4 12000

Лебедка рассчитана на тяговое усилие до 5,4 т. В конструкции используется мотор мощностью 6,6 л. с., оснащенный щеточным блоком в защитной обойме из латуни. В набор входят соленоиды управления, способные сохранять работоспособность при подаче тока силой до 500 А. Крутящий момент передается к барабану с помощью планетарного механизма с несколькими ступенями, имеющими передаточное отношение 216:1.

Стоимость изделия, оборудованного тросом диаметром 10 мм из синтетического волокна, составляет 23,4 тыс. руб. В конструкции лебедки применен барабан с оригинальным механизмом крепления, расположенным внутри корпуса. Автоматический тормозной механизм также находится внутри корпуса барабана. Для защиты подшипниковых опор от воздействия влаги и пыли используются резиновые уплотнения. Для изменения режимов работы применяется проводной пульт управления, продублированный радиопередатчиком.

Electric Winch 12000

Лебедка с тяговым усилием до 12 тыс. фунтов оснащается двигателем мощностью 6 л. с. Оборудование оснащено планетарной передачей с передаточным соотношением 265:1. В конструкции используется барабан диаметром 63,5 мм, шириной 223 мм, позволяющий намотать до 25 м стального троса диаметром 9,5 мм. Оборудование весит 37 кг. В набор входит влагозащищенный проводной пульт управления. Стоимость изделия составляет 16,9 тыс. руб. (модификация с тросом из оцинкованной стали).

Лебедка производится на территории Китая. Изготовитель собирает изделия под марками «Стократ» и Sportway, которые унифицированы по конструкции. Изделия могут поставляться с разными двигателями, которые отличаются степенью герметизации корпуса. В набор входит блок управления с герметичными вводами кабелей, соответствующий требованиям стандарта IP68.

Runva EWВ 9500 12500

Компания Runva выпускает лебедки промышленного назначения, а также компактные агрегаты серий EWX и EWB для установки на автомобили. Встречаются изделия со стальным оцинкованным тросом и установки с синтетическим шнуром, имеющим аналогичную грузоподъемность. В набор входит проводной пульт управления. Блок соленоидов устанавливается отдельно от двигателя и лебедки. Для привода установки с тяговым усилием 9,5 тыс. фунтов используется мотор мощностью 6,1 л. с., работающий совместно с 3-ступенчатым планетарным механизмом.

Лебедка грузоподъемностью 12,5 тыс. фунтов отличается увеличенной до 7,9 л. с. мощностью. Дисковый тормозной механизм находится внутри кожуха редуктора.

Встречаются модификации, рассчитанные на подключение к бортовой сети напряжением 24 В. Вес оборудования составляет 42,9 кг (при использовании стального троса диаметром 10,2 мм), изделие с синтетическим шнуром весит 33,7 кг. Стоимость оборудования начинается от 37,4 тыс. руб. (модификация EWB9500 со стальным тросом).

Comeup Seal Gen2 9 5

Оборудование оснащается мотором с герметичным корпусом стандарта IP68 (допускает работу под водой на глубине до 1000 мм) и модулем защиты от перегрева. Для передачи крутящего момента используется 3-ступенчатый редуктор с планетарными передачами.

В конструкции применяются алюминиевые сплавы, позволившие снизить вес изделия при сохранении повышенной прочности. Корпус редуктора установлен на поворотной площадке, что дает возможность устанавливать лебедку на автомобили с различной конструкцией бампера.

В конструкции изделия установлен мотор мощностью 3,7 кВт. Передаточное отношение редуктора составляет 159:1. Скорость наматывания троса зависит от нагрузки; при максимальном тяговом усилии 4309 кгс она составляет 2,1 м/мин. Стоимость изделия со стальным гальванизированным тросом авиационного типа составляет 60,7 тыс. руб. Модификация с радиочастотным пультом управления обойдется на 26,5 тыс. руб. дороже.

«Спрут 9000 Спорт»

Лебедка с тяговым усилием 9000 фунтов. Оснащается мотором мощностью 3,5 кВт (рабочее напряжение 12 В) и 4-ступенчатым планетарным редуктором, имеющим передаточное отношение 270:1. Для управления установкой используется проводной пульт. Все электрические компоненты имеют защиту от проникновения влаги в соответствии с требованиями стандарта IP67.

Лебедка оснащается барабаном с механическим тормозом, рассчитанным на хранение 20 м стального троса диаметром 7,6 мм. Средняя стоимость оборудования в розничных точках составляет 43 тыс. руб.

Особенности различных типов лебедок

Модель «Спрут 9000»

Механическая лебедка имеет ряд преимуществ, в число которых входят повышенная устойчивость и высокая мощность тяги. Ее питание не связано с электрической системой внедорожника, принцип функционирования строится на взаимодействии с трансмиссией. Механическая лебедка приводится в действие благодаря раздаточной коробке автомобиля. Высокая мощность достигается при помощи крутящего момента двигателя. Устройство не может работать автономно, ему требуется заведенный мотор. Производительность механизма напрямую зависит от силы оборотов внутри движка.

Электрические устройства для тяги чаще всего приводятся в действие при помощи стартера или генератора для погрузки. Лебедка электрическая может работать и на выделенном электродвигателе, который отдельно устанавливается в автомобиль. Но в основном самодельная лебедка монтируется на переделанную конструкцию погрузочного генератора или стартера. При этом нужно учитывать, что подобное устройство должно работать при высоких оборотах, иначе механизм не сумеет справиться с массивным внедорожником.

Базовые запасы электроэнергии хранятся в аккумуляторе автомобиля, поэтому многие владельцы оборудует машину батареями с большим энергетическим резервом. Двигатель, приводящий механизм тяги в действие, должен иметь сбалансированную мощность, иначе с его аппетитом не справится даже самый сильный аккумулятор.

Варианты установки разных лебедок на УАЗ Патриот

Схема установки в штатный бампер позволяет сохранить стандартный облик автомобиля. Например, при установке лебедки «Стократ SD 9.5» монтажная площадка размещается под рамой. Для облегчения процедуры установки потребуется снять защиту рулевых тяг. Монтажные отверстия на площадке могут не совпадать с отверстиями на раме. В этом случае сверлятся дополнительные каналы. Разметка площадки производится с установленной лебедкой, что позволяет корректно поместить мотор и барабан между лонжеронами рамы.

Площадка крепится к раме болтами. Для установки блока управления в моторном отсеке используется самодельный кронштейн из листовой стали. Соединительные кабели выводятся к лебедке через отверстие, прорезанное в накладке фары головного света. Поскольку потребляемый ток достигает 400 А, для коммутации мотора к батарее используются медные кабели сечением не менее 35 мм². Силовой каркас (имеется на машинах, выпущенных до 2020 г.) и пластиковый кожух бампера дорабатываются после установки лебедки; из конструкции вырезаются мешающие элементы.

Для установки изделий Winch используются монтажные площадки из швеллера, который крепится к лонжеронам рамы болтами М12 с пружинными шайбами. Площадка изготавливается своими руками с учетом конструктивных особенностей автомобиля Patriot и крепежных точек для лебедки. На машинах Патриот, выпущенных после 2015 г., используется пластиковый бампер без силового каркаса. В элементе вырезается прямоугольное отверстие для губок. Блок соленоидов крепится на раме радиатора.
