Суппорт на ВАЗ 2110: особенности и ремонт


Симптомы неисправности механизма

Конструкция этого механизма очень простая, но он является наиболее важной составляющей тормозной системы. Если тормозной суппорт ВАЗ-2110 исправен и работает в нормальном режиме, то это прямо сказывается на тормозном пути автомобиля. В случае резкого торможения у вас имеется шанс выиграть несколько «золотых» метров, которые могут уберечь от фатального исхода.

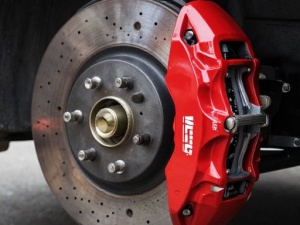

суппорт ВАЗ-2110

Среди основных симптомов поломок этого механизма можно выделить наличие подтеков возле переднего колеса, а также увеличение тормозного пути. Но аналогичные симптомы могут появляться и при разрушении трубок, шлангов, снижении уровня жидкости в системе. А поэтому, прежде чем проводить ремонт суппорта, необходимо удостовериться в его неисправности.

Основные поломки

Передний суппорт ВАЗ-2110 — это элемент конструкции, который удерживает тормозные колодки и отвечает за уровень давления этих элементов на металлические диски. С его помощью также происходит равномерный износ колодок, что гарантирует эффективное торможение в любой ситуации. Корпус изготавливается из алюминиевого сплава, а поршень из стали.

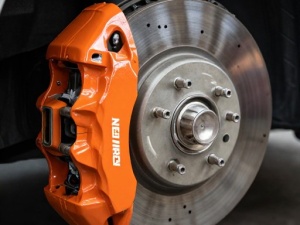

тормозной суппорт ВАЗ-2110

Между этими элементами имеется сальник, который предотвращает вытекание тормозной жидкости из системы. Основные поломки суппорта следующие:

  1. Появление окисления на поверхности направляющих элементов.
  2. Окисление на основном поршне, что приводит к ухудшению работы механизма.

Поломку можно выявить по неравномерному износу колодок, а также по увеличенному тормозному пути. При обнаружении таких неисправностей обязательно меняйте колодки.

Основные причины неисправности

Суппорт ВАЗ 2110 конструктивно является элементом, удерживающим тормозные колодки и отвечающим за степень их давления на тормозные диски. Он отвечает также за равномерный износ тормозных колодок и гарантирует водителю надежное торможение в экстремальной ситуации. Тем самым, важность суппорта в работе авто сложно переоценить.

Если у вас к этому времени созрел вполне резонный вопрос, а что вообще может случиться с суппортом на ВАЗ 2110(2112), мы с удовольствием вам ответим. Основной причиной неисправностей является «закисление» подвижных элементов, покрытие их оксидной пленкой, засорение вследствие разрушения защитных пыльников либо использования неправильной смазки, а именно:

  • закисление основного поршневого механизма;
  • закисление направляющих.

Поршневой механизм и направляющие суппорта ВАЗ 2110

Диагностика

Чтобы осуществить проверку тормозного переднего суппорта ВАЗ-2110, вам потребуется выполнить следующие действия:

  1. Оценить состояние металлического поршня, легкость его хода внутри цилиндра.
  2. Проверить, нет ли окисления металла, оксидных образований или наростов, влаги на элементах.
  3. Оценить состояние всех резиновых пыльников.
  4. Проверить состояние направляющих суппорта ВАЗ-2110. Обязательно нужно убедиться в том, что на их поверхности нет стирания, деформации или задиров.

Любые повреждения корпуса суппорта и его и других элементов должны насторожить водителя. Обязательно в этом случае нужно менять механизм.

Тормозная жидкость

передний суппорт ВАЗ-2110

Любая тормозная жидкость, которая используется в автомобильных системах, очень хорошо впитывает влагу. Она гигроскопична, поэтому окисляет изнутри механизм поршня, что приводит к выходу из строя элементов конструкции. При этом затрудняется ход поршня, тормозные колодки изнашиваются неравномерно.

Возможно заклинивание передних колес. По этим причинам необходимо производить замену тормозной жидкости. Ресурс ее составляет около 90 000 км пробега, но не более двух лет. В этих растворах имеется множество полезных добавок, которые улучшают охлаждение, увеличивают эффективность торможения.

Но со временем под действием высоких температур и давления, эти присадки испаряются. И по консистенции тормозная жидкость становится больше похожей на воду, а это снижает эффективность работы системы.

Комплекты для ремонта

Вы можете приобрести специальные комплекты, предназначенные для ремонта суппорта. Но смысла приобретать его нет. Намного лучше произвести замену суппорта ВАЗ-2110. В этом случае вы увеличите ресурс всей тормозной системы, а также улучшите ее надежность. В таких ремкомплектах имеется смазка, которая необходима для поршня и направляющих.

направляющие суппорта ВАЗ-2110

Использовать графитовую смазку типа ШРУС или Литол-24 нельзя, так как это приведет к тому, что защитные амортизаторы будут набухать, а направляющие просто окислятся. В результате этого ремонт не принесет желаемого эффекта на длительный срок.

Обслуживание суппорта на ВАЗ-2110 и ремонт

Обслуживать суппорт ВАЗ следует в обязательном порядке после каждой замены тормозных колодок, а также в случае вынужденной ревизии в связи с его неисправностью, для чего в первую очередь необходимо проверить состояние всех резиновых элементов, амортизаторов и пыльников. Также в обязательном порядке следует заменить смазку для направляющих суппорта. Вам нужна хорошая силиконовая смазка на синтетической основе, выдерживающая высокие температуры.

Если вам пришлось купить ремонтный комплект — там имеется такая смазка, все необходимые прокладки, новые направляющие и поршень. Цена подобного удовольствия обойдется вам порядка 500 рублей. Купить новый суппорт ВАЗ-2110(2112), в зависимости от магазина и региона России, будет стоить от 1000 до 1500 рублей.

Чтобы извлечь поршень из посадочного места — необходимо создать соответствующие усилие при помощи воздушного компрессора (поршни ремонтируется по одному, ход второго блокируется, например, деревянным бруском). С таким же успехом, снимая изделие с автомобиля, можно зажать педаль тормоза, не отключая суппорт ВАЗ 2112 от тормозного шланга. Желательно использовать резиновую наставку, дабы амортизировать резкий удар движущегося свободно поршня и его “выстрел”.

Ремонт суппорта ВАЗ 2110

Обратно поршень задвигается при помощи специальной струбцины. При этом следует отогнуть пыльник, дабы компенсировать избыточное давление воздуха. Отверстие для поршня и для направляющих зачищаются и промываются жидкостью для очистки карбюратора, все прокладки, пыльники и посадочные места также тщательно смазываются.

Основной неисправностью тормозных цилиндров переднего колеса на ВАЗ 2110-2112 можно считать их приклинивание, в результате чего даже при отпущенной педали тормоза цилиндр не возвращается сразу в первоначальное положение. Также, не исключены проблемы с пропусканием тормозной жидкости из под резинки, что тоже не является нормальным.

Чтобы заменить данную деталь самостоятельно, понадобится следующий инструмент:

  • Головка торцевая на 13 мм
  • Трещоточная рукоятка и вороток
  • Шестигранник или подобная бита на 10
  • Накидной ключ на 13
  • Специальный разрезной ключ для тормозных трубок и шлангов

Снятие суппорта

Механизм очень простой конструкции, демонтаж произвести можно без особых трудностей. Даже начинающий автомобилист справится с такой работой. Для того чтобы снять суппорт ВАЗ-2110, вам потребуется выполнить такие действия:

  1. Ослабить болты крепления колеса на ремонтируемой стороне.
  2. Поднять ремонтируемую сторону при помощи домкрата и полностью снять колесо. Установите его под днище автомобиля. Это позволит подстраховать вас на случай, если вдруг машина упадёт с домкрата.
  3. Автомобили десятого семейства имеют крепление суппорта к кронштейну с помощью двух болтов М17. Их необходимо выкрутить. Если не получается сорвать резьбу, воспользуйтесь проникающей смазкой.
  4. Выкрутите тормозной шланг, который находится в верхней части суппорта.

Оцените при демонтаже состояние всех резиновых трубок. Если на них имеются повреждения, даже мелкие трещины, обязательно нужно установить новые элементы. Такие поломки могут привести к тому, что на ходу разгерметизируется тормозная система.

ВАЗ 2110. Тормозная система HPB 286×26мм c 6ти поршневым суппортом.

На автомобилях Ваз, в последнее время, пошла мода — постройка турбодвигателей, с мощностью 250-300 и более л.с.. С таким табуном под капотом, стандартной тормозной системы, которая была спроектирована под мощность двигателя 80-100 лс. совсем не достаточно и она не способна выдержать одно торможение со 100 км.ч.

Есть разные варианты модернизации штатной тормозной системы, всем они известны, с использованием тонкого тормозного диска толщиной не более 22мм и маленькой тормозной колодкой. Данная тормозная система не может показать стабильные характеристики торможения с высоких скоростей, тормозной диск склонен к быстрому перегреву.

Компания HPB предлагает готовый установочный комплект тормозной системы на все семейство переднеприводных автомобилей ВАЗ.

В комплекте:

Двух-составной тормозной диск 286х26мм с направленной вентиляцией внутренних каналов.

4-х или 6-ти поршневой суппорт с большой тормозной колодкой, аналог Ferodo FRP216. Самая распространенная тормозная колодка у суппортов AP-Racing.

Армированные тормозные шланги, переходники, болты.

Так же возможно изготовление тормозной системы под колеса R16 304х26 и R17 330х32, R17 345х32мм с использованием 6-ти поршневого суппорта.

Данная тормозная система обеспечивает высокую эффективность торможения и стойкость к перегреву, даже после нескольких торможений со скорости 200 км.ч. до полной остановки.

Все комплекты тормозных систем для автомобилей ВАЗ комплектуются колодками SPORT, за дополнительную плату возможна установка тормозных колодок TRAСK.

Ниже представлен автомобиль ВАЗ 2110, подготовлен фирмой FP-Motors.

Двигатель был переделан из стандартного- карбюраторного, 8-ми клапанного, в инжекторный 16-ти клапанный с турбиной TD04. Ориентировочная мощность около 300 лс.

На заднюю ось были установлены дисковые тормоза с сохранением стояночного тормоза.

В подвеске установлены передние треугольные рычаги, более толстый стабилизатор, спортивные амортизаторы и пружины с занижением.

Под 15 радиус колес была установлена тормозная система
HPB
286×26мм c 6-ти поршневым суппортом.

Стандартная тормозная системы ВАЗ

Тормозная система HPB 286×26мм 6-ти поршневым суппортом.

Стоимость комплекта 41000 руб.

С вопросами по тюнингу автомобиля ВАЗ вы можете обращаться в Тюнинг Ателье FP-Motors

.

Тюнинг ВАЗ, Турбо ВАЗ, Тюнинг Тормозов ВАЗ, Спорт тормоза для ВАЗ.

Установка нового суппорта

суппорт тормозной передний ВАЗ-2110

Монтаж устройства производится в обратном порядке. Для этого нужно выполнить следующие действия:

  1. Установите корпус тормозного суппорта и наживите болты крепления.
  2. Зажмите болты при помощи ключа на «17».
  3. Отожмите стопорную пластину и выкрутите болт ключом на «13», чтобы откинуть половину суппорта.
  4. Поршень необходимо полностью выдавить внутрь механизма и установить новые тормозные колодки.
  5. Установите половину суппорта на место и затяните гайку. Стопорную пластину загните при помощи зубила.
  6. Прикрутите тормозной шланг.
  7. Прокачайте всю систему, чтобы избавиться от воздуха в ней.

Обязательно после прокачки системы необходимо на штуцеры надеть резиновые заглушки. С их помощью обеспечивается защита этих элементов от влаги и пыли. И при следующей прокачке выкручивание штуцеров будет происходить намного проще.

Ремонт суппорта

Если уж вы решили не заменять, отремонтировать механизм, то можно для этой цели приобрести специальный комплект. Он состоит из таких компонентов:

  1. Прокладки.
  2. Новый поршень.
  3. Направляющие элементы.

Стоимость комплекта для ремонта составляет около 500 руб. А новый суппорт на автомобиль десятого семейства, в зависимости от жадности продавца, может иметь стоимость в 2-3 раза выше.

замена суппорта ВАЗ-2110

Но прежде чем устанавливать новые элементы, которые имеются в комплекте, необходимо полностью разобрать суппорт ВАЗ-2110. Для этого потребуется использовать воздушный компрессор. Подключаете его к отверстию для тормозной трубки, после чего постепенно подаете воздух. Желательно под поршень установить резиновую проставку или деревянный брусок. Это позволит избежать выстрела, так как поршень свободно перемещается.

Аналогичное действие можно произвести и непосредственно перед снятием механизма. Для этого не нужно отключать от системы суппорт, вместо тормозных колодок установите небольшой деревянный брусок. Аккуратно нажмите на педаль тормоза, чтобы создать давление в системе. При этом вы потеряете какое-то количество жидкости, но если всё равно планировали заливать новую, то это не проблема.

Установка нового поршня производится с помощью струбцины. Обязательно отогните пыльник, чтобы не повредить его. Прежде чем производить установку поршня, необходимо неагрессивными жидкостями избавиться от загрязнений на внутренних поверхностях. Использовать жидкость для чистки карбюратора не рекомендуется, так как она может повредить изделия из резины и пластика.

Проверка суппорта и его восстановление

Суппорт устанавливается на передние и на задние тормоза. Его проверка и восстановление могут осуществляться самостоятельно, но, при отсутствии необходимых практических навыков и теоретических знаний, лучше всего обратиться к профессиональным специалистам. Рассмотрим на теории способ проверки и восстановления суппорта на ВАЗ 2110, цена которого является одной из самых низких на рынке.

Основная задача сводится к правильной разборке суппорта, его очистке от остатков старой смазки, нанесению нового специального состава и проверке целостности резиновых уплотнителей. Сперва требуется получить свободный доступ к переднему тормозному механизму, который располагается прямо за колесом. Для этих целей устанавливается подпорки, которые помогают легко и быстро снять колесо.

После этого приступают к процессу замены тормозных колодок на переднем суппорте ВАЗ 2110. Для этого необходимо демонтировать при помощи отвёртки нижний болт, отвечающий за крепление суппорта, корпус которого легко откинется вверх. При замене старых тормозных колодок следует запомнить их местоположение, так как установка новых деталей должна проводиться именно в этом же месте.

Суппорт ВАЗ 2110

Если корпус суппорта ВАЗ 2110 был откинут вверх, а тормозные колодки были извлечены, то можно переходить к следующему этапу. В его процессе потребуется открутить верхний болт, отвечающий за крепление суппорта. Стоит отметить, что магистраль и тормозная жидкость должны оставаться соединёнными.

Далее происходит откручивание болтов, которые служат для соединения кулака и скобы суппорта. Убрав болты, можно извлечь скобу (вместе с фиксаторами тормозных колодок и направляющими). В дальнейшем из корпуса суппорта извлекается поршень. Сделать это самостоятельно бывает достаточно сложно, поэтому можно воспользоваться услугами профессиональных автомастеров, работающих на станциях технического обслуживания.

Если же было решено проводить проверку и восстановления суппорта ВАЗ 2110 самостоятельно от начала и до конца, то можно попытаться провести следующие действия:

  • удобно расположить корпус суппорта, не отсоединяя его от тормозной магистрали.
  • нажать на педаль тормоза и отпустить её только тогда, когда нагнетаемым давлением из цилиндра будет выдавлен поршень.

Не стоит пугаться, если из цилиндра вдруг будет течь жидкость, так как это вполне нормально для извлечения поршня указанным выше способом. Далее необходимо прервать соединение тормозной магистрали, а также закупорить её (для предотвращения дальнейшего вытекания жидкости). После установления так называемой «закупорки» процесс разбора суппорта «десятки» можно считать успешно завершённым.

Снятие суппорта ВАЗ 2110

Стоит учитывать тот факт, что вышеописанные действия не охватывают замену и обратную сборку тормозной системы. Но, исходя их сложности описания первоначального этапа, можно понять о том, насколько сложной деталью является суппорт.
