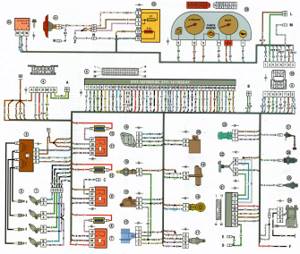

Особенности инжекторной проводки

двигателя

Основная задача системы питания инжекторного двигателя

заключается в обеспечении подачи оптимального количества бензина в двигатель при разных режимах работы. Подача бензина в двигатель осуществляется с помощью форсунок, которые установлены во впускном трубопроводе.

  • запуском двигателя.

Рис. 1. Устройство инжекторной системы питания двигателя

1. Электробензонасос

– устанавливается в модуле, который располагается в топливном баке. Модуль также включает в себя такие дополнительные элементы, как топливный фильтр, датчик уровня бензина и завихритель.

Электробензонасос предназначен

для нагнетания бензина из топливного бака в подающий топливопровод. Управление электробензонасосом осуществляется с помощью контроллера через реле.

2.

Топливный фильтр – предназначен для очистки топлива от грязи и примесей, которые могут привести к неравномерной работе двигателя, неустойчивой работе инжектора, загрязнению форсунок. В инжекторных системах к качеству топлива предъявляются высокие требования.

3. Топливопроводы

– служат для подачи топлива от бензонасоса к рампе и обратно от рампы в топливный бак. Соответственно существует прямой и обратный топливопроводы.

4. Рампа форсунок с топливными форсунками

рисунок 2. – конструкция рампы обеспечивает равномерное распределение топлива по форсункам
.
На топливной рампе располагаются форсунки, регулятор давления топлива и штуцер контроля давления в топливной системе инжектора.

Рис.2. Рампа форсунок с топливными форсунками

5. Регулятор давления топлива

– предназначен для поддержания оптимального перепада давления, который способствует тому, что количество впрыскивания топлива зависит только от длительности впрыска. Излишки топлива регулятор подает обратно в бак.

2. Разборка и сборка топливного насоса

Порядок снятия:

– сбросьте давление в системе питания;

– снимите провод с отрицательный клеммы аккумуляторной батареи;

– поднимите заднее сиденье;

– снимите металлическую заглушку лючка в заднем полу для получения доступа к крышке насоса;

– отсоедините электроразъем (рис. 1);

– отсоедините быстросъемный штуцер трубопровода подачи топлива (зеленого цвета);

– отсоедините быстросъемный штуцер сливного трубопровода (красного цвета). Заглушите отверстия для предотвращения попадания грязи;

– зафиксируйте маркировку для совмещения элементов узла (рис. 2). Обопритесь отверткой с широким шлицем о выступ круглой гайки и, слегка ударяя по ней молотком, строньте гайку с места, а затем отверните ее вручную;

– осторожно извлеките из бака топливный насос и датчик уровня в сборе (рис. 3);

– осмотрите уплотнительную прокладку. Если она без дефектов, ее можно использовать повторно.

Рис. 2. Маркировка крышки топливного насоса:
1 – круглая гайка крепления топливного насоса; 2 – метка на круглой гайке; 3 – три риски на топливном баке; 4 – метка на крышке топливного насоса
3. Проверка подачи топливного насоса

Порядок работы:

– сбросьте давление топлива в системе;

– поднимите заднее сиденье;

– снимите металлическую заглушку лючка в заднем полу для получения доступа к крышке топливного насоса;

– установите на место реле включения топливного насоса;

– отсоедините быстросъемный штуцер зеленого цвета от крышки топливного насоса и подходящим шлангом соедините насос с мензуркой вместимостью 2 л;

– включите топливный насос с помощью диагностического прибора или установив перемычку в реле топливного насоса между контактом 1 и «+» цепи питания;

– замерьте подачу насоса, которая должна составлять 60–80 л/ч.

После проведения замера установите на место снятые элементы.

Проверка давления подачи топлива

Порядок работы:

– снимите защитный кожух топливораспределительной рампы;

– сбросьте давление топлива в системе;

отсоедините подающий топливопровод и присоедините тройник (Mot. 1311–08) с контрольным манометром;

– пустите двигатель, чтобы привести в действие топливный насос;

– проверьте по манометру давление, которое должно быть постоянным и составлять (3,5±0,06) бар.

Рис. 3. Замер давления подачи топлива: 1 – топливоподающий трубопровод; 2 – контрольный манометр

3. Снятие и установка электронного блока управления (ЭБУ)

Блок установлен в левой части моторного отсека за аккумуляторной батареей.

Порядок снятия:

– снимите провод с отрицательной клеммы аккумуляторной батареи;

– отсоедините крепление бачка гидроусилителя рулевого механизма от моторного щита и отведите его в сторону;

– отверните болты крепления блока и снимите его вместе с кронштейном;

– снимите кронштейн с блока;

– разъедините контактный разъем от блока.

Рис. 4. Расположение контактов ЭБУ системы впрыска топлива

Установка ЭБУ проводится в порядке, обратном снятию, при этом выполните следующее:

– надежно присоедините контактный разъем;

– если устанавливается новый блок, его следует запрограммировать для обеспечения работы иммобилайзера. Для этого включите зажигание на несколько секунд, затем выключите. Выньте ключ зажигания для активации иммобилайзера. Через 10 с красный индикатор активации иммобилайзера должен начать мигать.

5. Проверка и регулировка системы впрыска

При возникновении неисправности в системе впрыска топлива следует прежде всего проверить надежность всех контактных разъемов и соединений

.
Убедитесь в чистоте воздушного и топливного фильтров, в сохранности и чистоте шлангов вентиляции картера и вакуумных шлангов.
Компрессия двигателя должна быть в норме, свечи зажигания – в хорошем состоянии. Проверьте правильность установки момента зажигания.

Если после перечисленных проверок и регулировок не отмечено улучшение работы двигателя, следует обратиться на специализированную СТО для проверки автомобиля. Специалисты с помощью диагностического прибора, подключаемого к специальному разъему, находящемуся под пепельницей центральной консоли, выводят на экран прибора информацию о любом узле системы впрыска. Если при движении автомобиля в комбинации приборов загорелся индикатор «Неисправность системы впрыска» или он не гаснет спустя 3 с после включения зажигания, это может означать наличие дефекта в следующих устройствах:

– датчик давления;

– потенциометр дроссельной заслонки;

– форсунки;

– регулятор холостого хода;

– датчик скорости;

– электромагнитный клапан системы рециркуляции отработавших газов;

– автоматическая коробка передач.

Некоторые узлы системы впрыска топлива можно проверить

, измерив их параметры, однако работоспособность ряда узлов невозможно оценить без
специального диагностического оборудования.
Опытные автолюбители при наличии тахометра и газоанализатора могут проверить уровень СО в отработавших газах на холостом ходу. Однако если выяснится, что эти характеристики требуют корректировки, придется обратиться к специалисту для проведения дальнейших проверок с применением специализированного оборудования. Ни уровень СО, ни частота вращения холостого хода не регулируются. Если они неверны, неисправна система впрыска.

Проверка содержания токсичных веществ проводится при температуре охлаждающей жидкости выше 80 °С после устойчивой работы двигателя с частотой вращения 2500 мин–1 в течение примерно 30 с.

Домашнее задание:

1. Прочитать и проанализировать лекцию.

2. Ответить на контрольные вопросы

Контрольные вопросы для самопроверки:

Пару слов о порядке работ с проводкой

В завершение сегодняшней статьи рассмотрим то, как именно следует действовать при желании сменить проводку. В качестве примера возьмём типовые модели марки ВАЗ – 2110, 2109 и подобные. Итак, для грамотной работы с электроникой данных авто потребуется:

  1. Во-первых, подготовиться к ремонтным процедурам. Реализация этой цели лежит через:
      Приобретение требуемой проводки и устройств;
  2. Поиск необходимых схем подключения;
  3. Подбор вспомогательного инструмента: жгуты, крепления, перчатки для работы и подобное.
  4. После этого, действуя согласно схемам установленной на данный момент электроники, полностью снимаем её. Естественно, перед этим требуется заглушить мотор, отключить АКБ и надеть перчатки;
  5. Затем уже начинается непосредственно замена проводки «ВАЗ». Тут также требуется действовать с учётом схем подключения. В первую очередь, подключаем проводку инжектора по принципу – «от старшего элемента к младшему». Далее соединяем основные выходы проводки (контакты ЭБУ) с источником тока, а уже в конце подключаем иную электронику.

Это интересно: Из-за чего может возникнуть неисправность

Особенности инжекторной проводки

Конечно, отмеченный порядок носит лишь обобщённый вид, но, в целом, его соблюдение и соблюдение описанных правил работ с проводкой автомобиля – залог успеха подобного ремонта. Надеемся, сегодняшний материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в обслуживании и эксплуатации авто!

Навигация по записям

Совет: Перед этим сдвиньте защелки, находящиеся под приборной доской. Кроме того, проблема может заключаться и в выходе из строя трамблера.

Советы для владельцев высокой панели

Вышедший из строя блок предохранителей 2. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ.
Скорее всего, произошел обрыв проводки, окисление контактов на генераторе или порван ремень привода. В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом; РХХ регулятор холостого хода. В том случае, если у вас ВАЗ инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Понравилась статья? Схема соединений стартера ваз , ваз , ваз А — втягивающая обмотка; Б — удерживающая обмотка; 1 — реле включения стартера; 2 — монтажный блок; 3 — выключатель зажигания; 4 — генератор; 5 — аккумуляторная батарея; 6 — стартер Рис.

Поделиться с друзьями: Вам также может быть интересно. Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на мм задний свес. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Как включается вентилятор системы охлаждения

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ (на примере электронной системы распределенного впрыска)

В современных впрысковых двигателях для каждого цилиндра предусмотрена индивидуальная форсунка. Все форсунки соединяются с топливной рампой, где топливо находится под давлением, которое создает электробензонасос. Количество впрыскиваемого топлива зависит от продолжительности открытия форсунки. Момент открытия регулирует электронный блок управления (контроллер) на основании обрабатываемых им данных от различных датчиков.

Датчик массового расхода воздуха служит для расчета циклового наполнения цилиндров. Измеряется массовый расход воздуха, который потом пересчитывается программой в цилиндровое цикловое наполнение. При аварии датчика его показания игнорируются, расчет идет по аварийным таблицам.

Датчик положения дроссельной заслонки служит для расчета фактора нагрузки на двигатель и его изменения в зависимости от угла открытия дроссельной заслонки, оборотов двигателя и циклового наполнения.

Датчик температуры охлаждающей жидкости служит для определения коррекции топливоподачи и зажигания по температуре и для управления электровентилятором. При аварии датчика его показания игнорируются, температура берется из таблицы в зависимости от времени работы двигателя.

Датчик положения коленчатого вала служит для общей синхронизации системы, расчета оборотов двигателя и положения коленвала в определенные моменты времени. ДПКВ — полярный датчик. При неправильном включении двигатель заводится не будет. При аварии датчика работа системы невозможна. Это единственный «жизненно важный» в системе датчик, при котором движение автомобиля невозможно. Аварии всех остальных датчиков позволяют своим ходом добраться до автосервиса.

Датчик кислорода предназначен для определения концентрации кислорода в отработавших газах. Информация, которую выдает датчик, используется электронным блоком управления для корректировки количества подаваемого топлива. Датчик кислорода используется только в системах с каталитическим нейтрализатором под нормы токсичности Евро-2 и Евро-3 (в Евро-3 используется два датчика кислорода- до катализатора и после него).

Датчик детонации служит для контроля за детонацией. При обнаружении последней ЭБУ включает алгоритм гашения детонации, оперативно корректируя угол опережения зажигания.

Здесь перечислены только некоторые основные датчики, необходимые для работы системы. Комплектации датчиков на различных автомобилях зависят от системы впрыска, от норм токсичности и пр.

Про результатам опроса определенных в программе датчиков, программа ЭБУ осуществляет управление исполнительными механизмами, к которым относятся: форсунки, бензонасос, модуль зажигания, регулятор холостого хода, клапан адсорбера системы улавливания паров бензина, вентилятор системы охлаждения и др. (все опять же зависит от конкретной модели)

Из всего перечисленного, возможно, не все знают, что такое адсорбер. Адсорбер является элементом замкнутой цепи рециркуляции паров бензина. Нормами Евро-2 запрещен контакт вентиляции бензобака с атмосферой, пары бензина должны собираться (адсорбироваться) и при продувке посылаться в цилиндры на дожиг. На неработающем двигателе пары бензина попадают в адсорбер из бака и впускного коллектора, где происходит их поглощение. При запуске двигателя адсорбер по команде ЭБУ продувается потоком воздуха, всасываемого двигателем, пары увлекаются этим потоком и дожигаются в камере сгорания.
